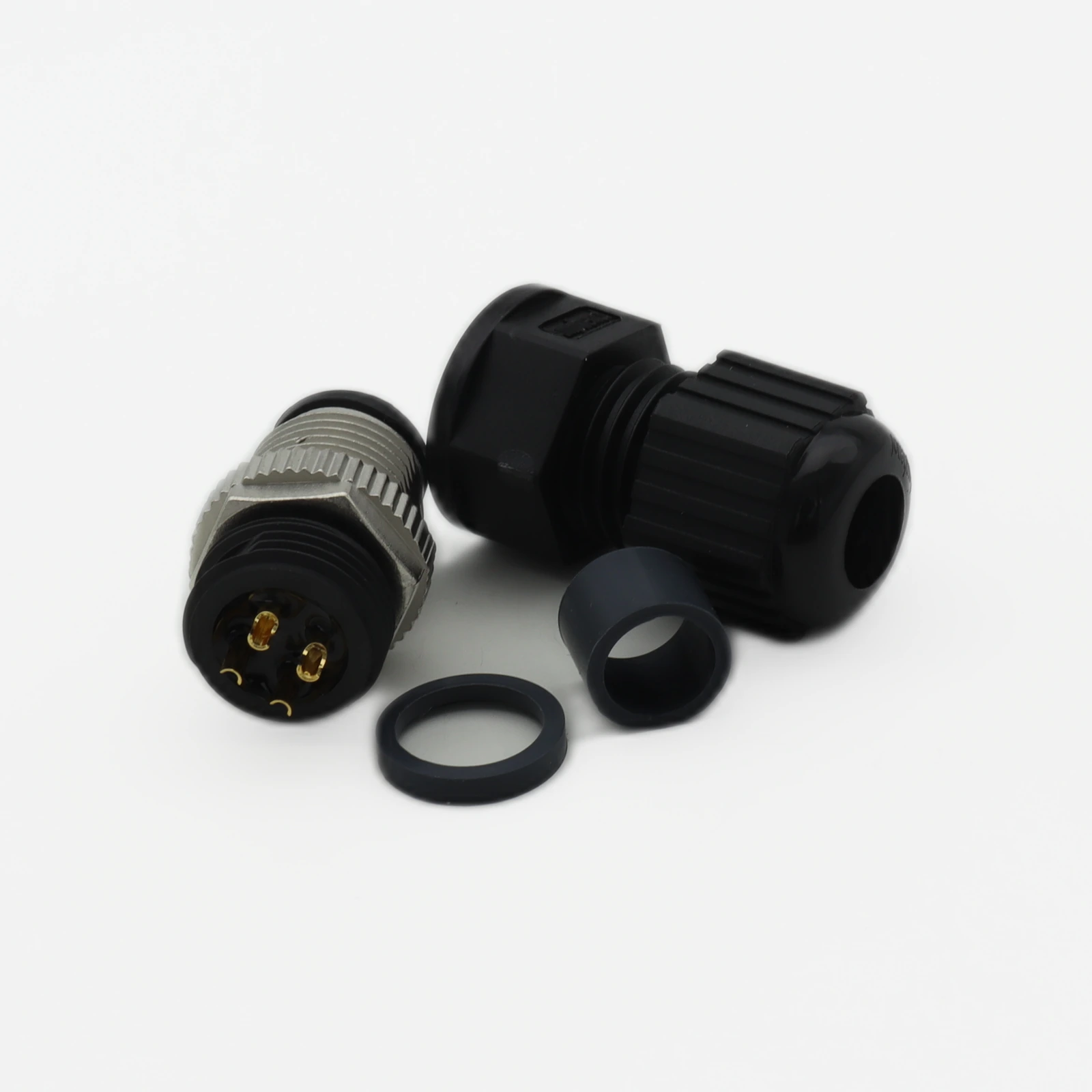

Детальный обзор штыревого панельного разъёма M12A-04BMMA-SL8001, защита от внешних воздействий

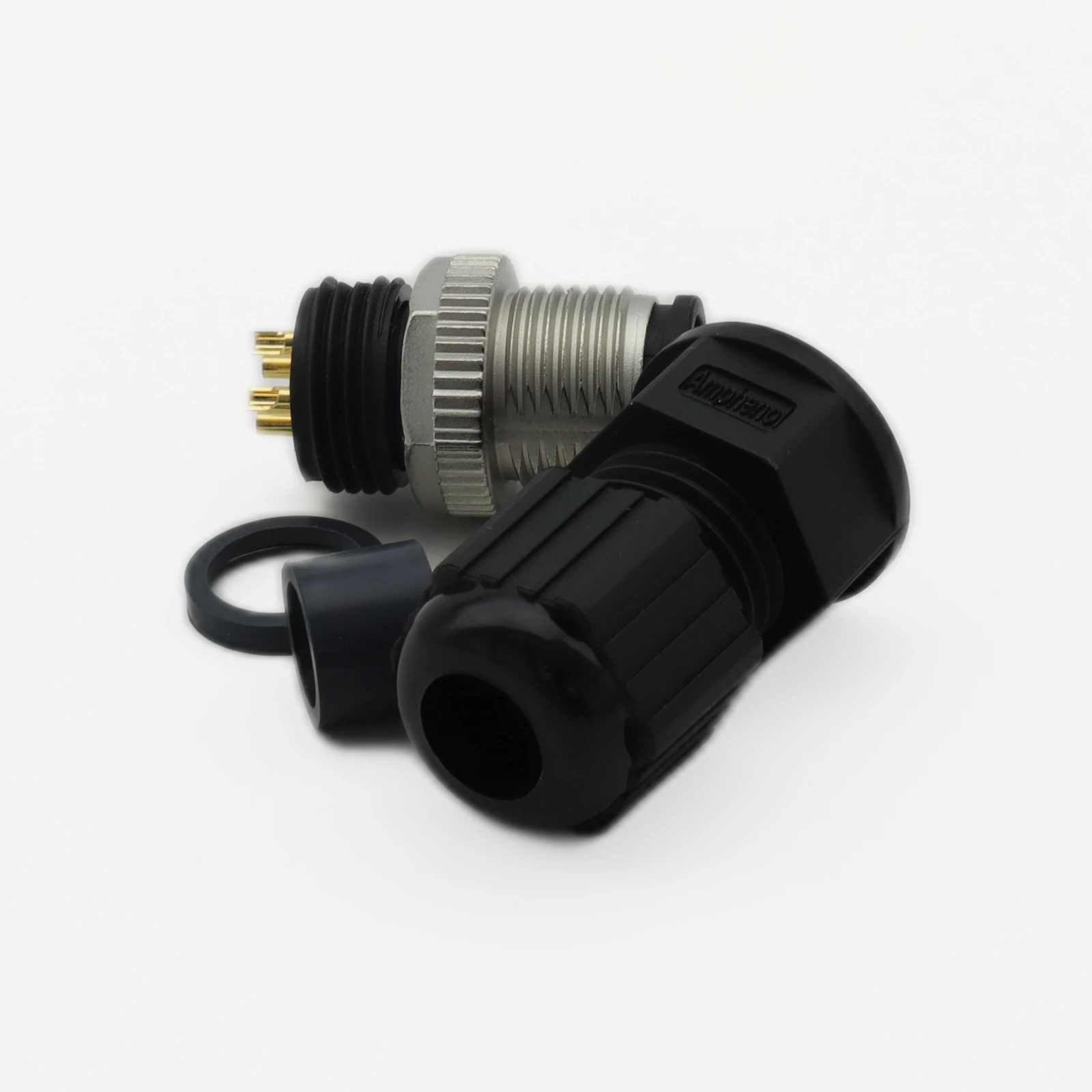

При проектировании промышленной автоматики инженеры сталкиваются с необходимостью обеспечить надёжное подключение датчиков и исполнительных устройств в условиях повышенной влажности и вибрации. Как гарантировать стабильный контакт в таких средах? Штыревой панельный разъём M12 A-код с 4 контактами и золотым покрытием M12A-04BMMA-SL8001 от Amphenol LTW решает эту задачу за счёт герметичного корпуса с классом защиты IP67 и пайных контактов типа «solder cup». Модель представлена в разделе Круглые разъемы и ориентирована на монтаж в передние панели оборудования.

Ключевые параметры для проектировщика

• Тип разъёма: штыревой (male), панельный (receptacle)
• Кодировка: M12 A-код (4 контакта)
• Покрытие контактов: золото (gold flash)
• Тип монтажа: пайка (solder cup)
• Класс защиты: IP67
• Номинальный ток: до 4 А на контакт
• Номинальное напряжение: до 250 В
• Корпус: никелированная латунь

Содержание

• Особенности контактной группы и покрытия
• Нюансы монтажа в переднюю панель
• Герметичность и подбор уплотнителей
• Совместимость и аналоги
• Где применяется

Особенности контактной группы и покрытия

С технической точки зрения, золотое покрытие контактов (gold flash) обеспечивает минимальное переходное сопротивление в паре «штырь–гнездо» — типично менее 5 мОм на контакт. Это критично для слаботочных сигнальных линий, где используются датчики с выходом 4–20 мА или цифровые интерфейсы. A-кодировка гарантирует, что ответная часть подойдёт только к разъёмам аналогичной конфигурации, исключая ошибочное подключение силовых цепей.

Контакты типа solder cup (пайная чашка) требуют аккуратного монтажа: рекомендуемая температура жала паяльника — 350–380 °C при времени контакта не более 3 секунд. Превышение этих значений может привести к деформации пластикового изолятора внутри корпуса.

Нюансы монтажа в переднюю панель

Если рассматривать применение в реальных условиях, панельный монтаж требует подготовки отверстия диаметром 16 мм с допуском ±0,1 мм. Фиксация осуществляется гайкой с рекомендуемым моментом затяжки 0,5–0,7 Н·м. Недостаточная затяжка снижает класс защиты, а избыточная — может повредить резьбу на никелированном корпусе.

Практический совет: при пайке проводов к контактам solder cup рекомендуется предварительно облудить концы проводов и заполнить чашку припоем на 2/3 объёма. После установки провода добавьте каплю флюса — это обеспечит равномерное заполнение без «холодных» спаев. Для данного разъёма оптимально использовать провод сечением 0,34–0,5 мм² (AWG 22–20): более толстый провод физически не поместится в пайную чашку, а слишком тонкий не обеспечит механической прочности соединения.

Герметичность и подбор уплотнителей

На практике класс IP67 достигается только при использовании ответной части с соответствующим уплотнителем и правильной затяжке соединительной гайки. Важно учесть, что штатное O-кольцо на корпусе рассчитано на толщину панели 1,5–3 мм. При монтаже в более тонкие или толстые панели необходимо подобрать дополнительную уплотнительную шайбу.

Обратите внимание: при эксплуатации в условиях соляного тумана или агрессивных химических сред рекомендуется наносить на резьбу тонкий слой силиконовой смазки — это предотвратит коррозию никелированной поверхности и обеспечит лёгкое расцепление при обслуживании.

Совместимость и аналоги

Обратите внимание, что аналоги от Lumberg и Phoenix Contact имеют идентичную электрическую совместимость, но могут отличаться габаритами корпуса — это важно при плотной компоновке панели.

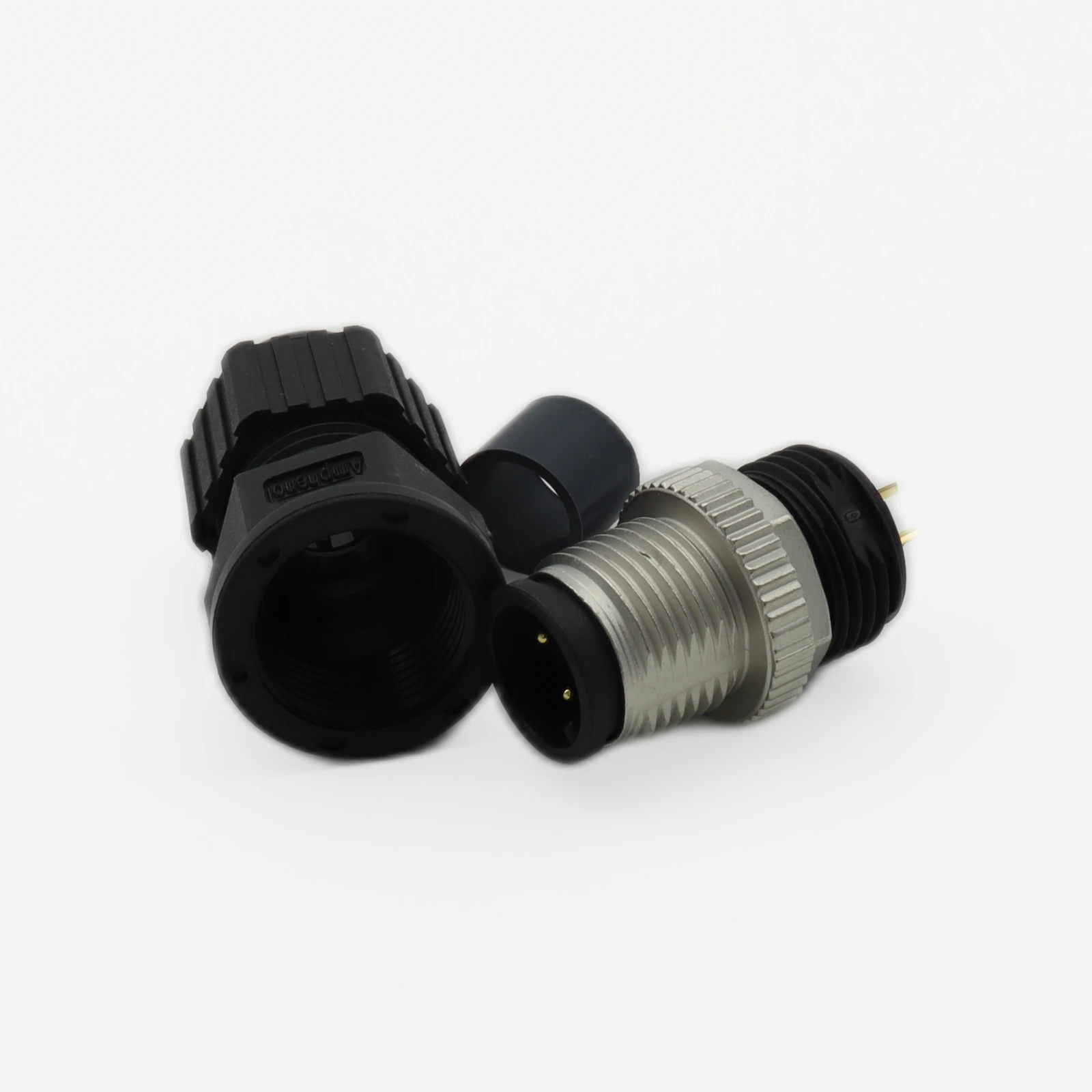

Примеры практического применения

M12A-04BMMA-SL8001 находит применение в следующих устройствах и системах:

• Промышленные датчики давления: обеспечивает герметичный вывод 4–20 мА сигнала через стенку корпуса прибора, сохраняя IP67 при наружной установке.
• Контроллеры АСУ ТП: используется как фронтальный интерфейс подключения полевых устройств на передней панели шкафа автоматики.
• Системы машинного зрения: передаёт питание и сигналы управления к камерам в условиях вибрации на конвейерных линиях.

Ключевой вывод: M12A-04BMMA-SL8001 — надёжное решение для герметичного панельного подключения сигнальных линий в промышленной автоматике, где критичны стабильный контакт и защита IP67.

Нужен этот компонент? Проверьте наличие M12A-04BMMA-SL8001 на складе Эиком.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
