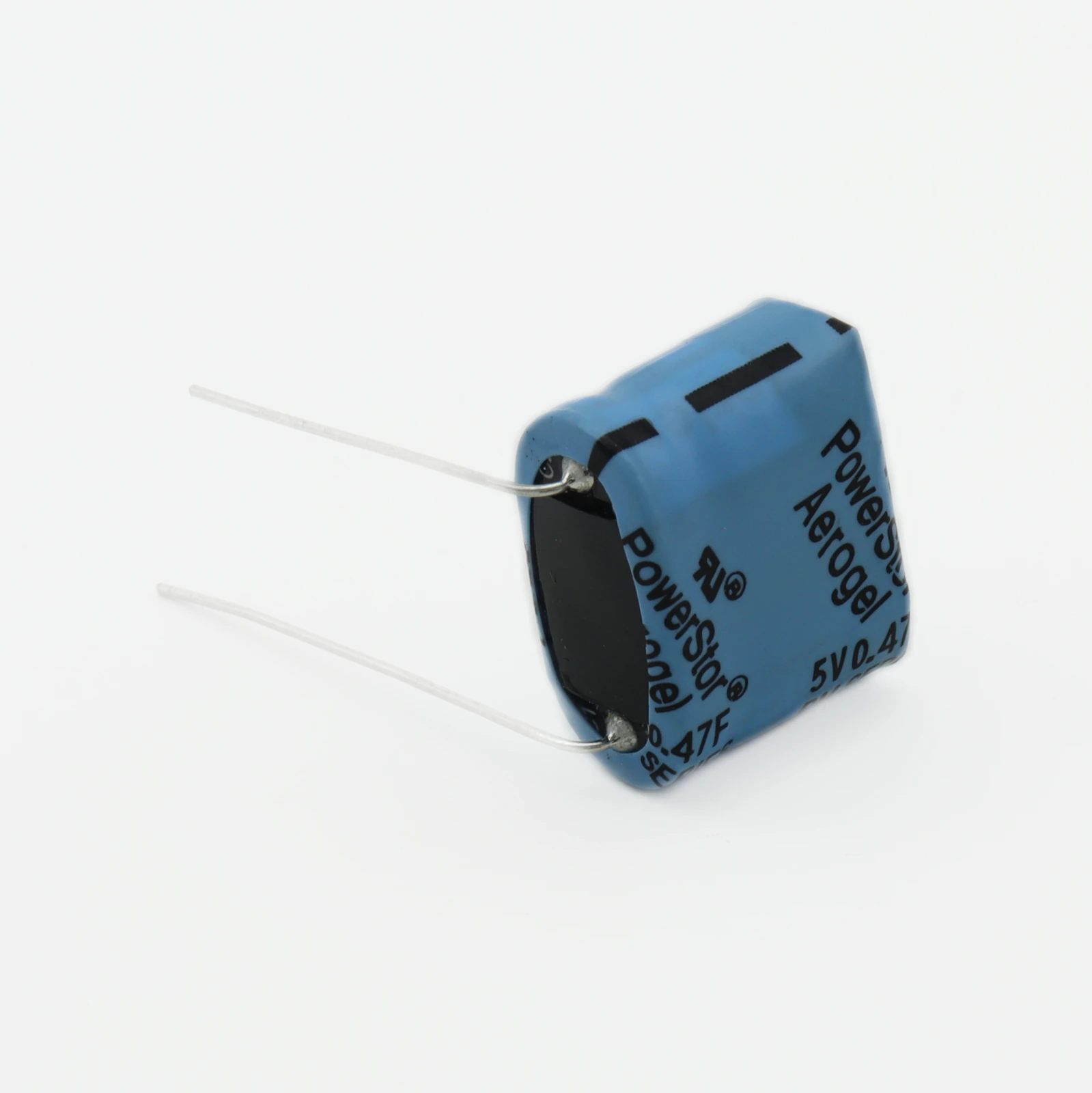

Детальный обзор суперконденсатора PM-5R0H474-R, особенности применения в импульсных цепях

Что делать, если литиевая батарейка не справляется с пиковыми токами, а электролитический конденсатор не держит нужную ёмкость? Для задач резервного питания и сбора энергии суперконденсатор PM-5R0H474-R от Eaton - Electronics Division предлагает компромисс: 470 мФ в компактном T/H-корпусе при рабочем напряжении 5 В. Этот компонент представлен в разделе Ионисторы (суперконденсаторы) и ориентирован на схемы, где важны быстрый заряд и длительный ресурс циклов.

Важно для применения

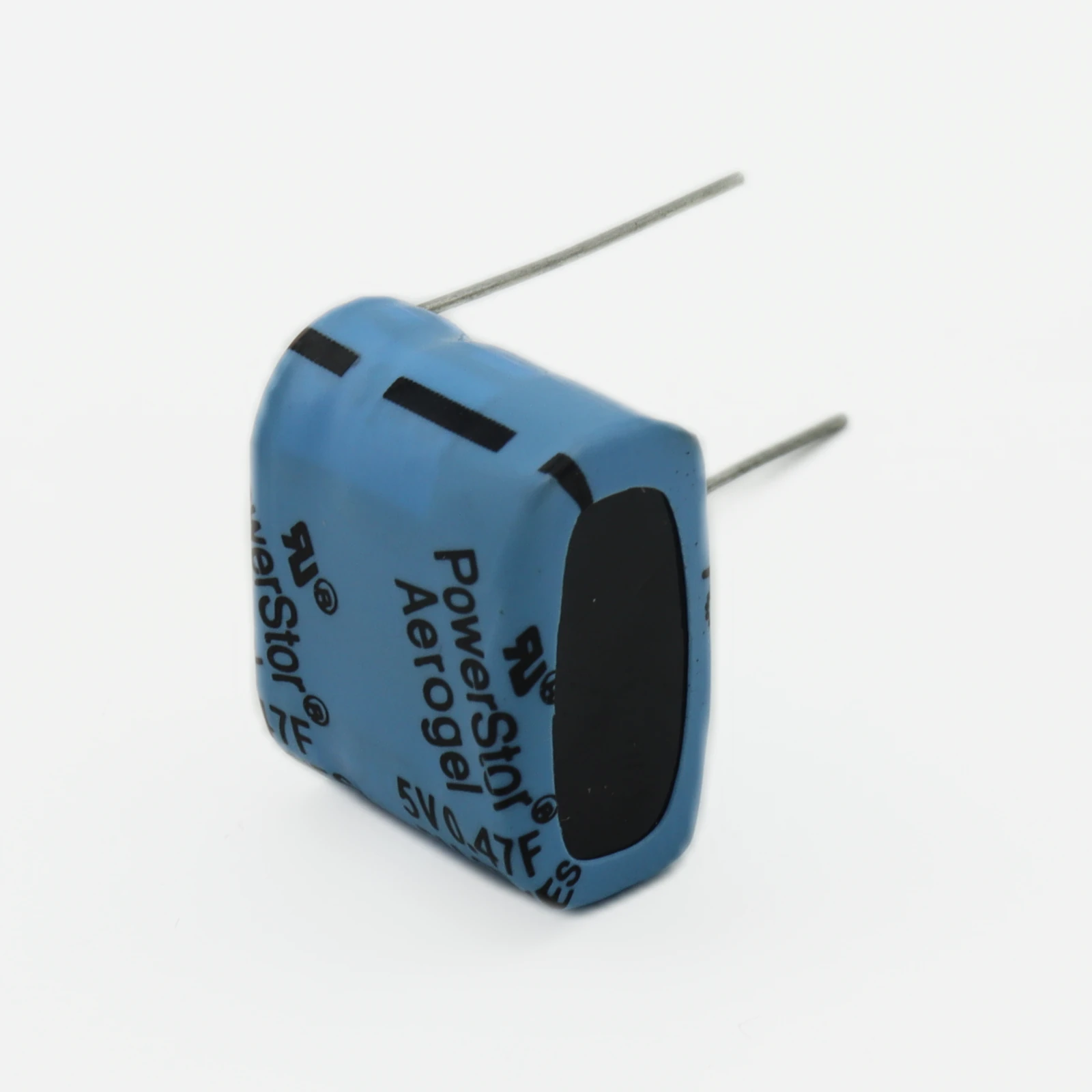

Ключевые параметры: данный суперконденсатор имеет номинальную ёмкость 470 мФ с допуском -20%/+80%, рассчитан на рабочее напряжение 5 В. Выполнен в корпусе для выводного монтажа (T/H), что упрощает установку на макетные и серийные платы без SMD-оборудования.

Содержание

• Почему именно суперконденсатор?
• Нюансы монтажа и пайки
• Подбор замены и аналоги
• Типовые области применения

Почему именно суперконденсатор?

С технической точки зрения, ёмкость 470 мФ при 5 В — это ниша между обычными электролитическими конденсаторами (максимум десятки мФ) и аккумуляторными ячейками. Модель обеспечивает сотни тысяч циклов заряд-разряд без деградации, что критично для устройств с частыми микроперебоями питания. Асимметричный допуск -20%/+80% типичен для EDLC-технологии: фактическая ёмкость часто превышает номинальную, но проектировщик должен закладывать расчёт по нижней границе.

Если рассматривать применение в реальных условиях, внутренний импеданс (ESR) суперконденсатора ограничивает пиковый ток разряда. При проектировании схем резервного питания RTC или SRAM рекомендуется добавлять параллельно керамический конденсатор 0,1–1 мкФ — он компенсирует высокочастотные выбросы тока, с которыми данный компонент не справляется из-за сравнительно высокого ESR.

Нюансы монтажа и пайки

Практический совет: при ручной пайке суперконденсаторов в T/H-корпусе критично контролировать время нагрева выводов — не более 3 секунд при 350°C. Перегрев приводит к росту тока утечки и необратимому снижению ёмкости. Для PM-5R0H474-R рекомендуется предварительно сформовать выводы с радиусом изгиба не менее 1,5 мм от основания корпуса: механическое напряжение в точке выхода провода провоцирует микротрещины в уплотнении и ускоренное высыхание электролита.

Важный нюанс: после пайки волной или в печи компонент не требует обязательной «тренировки» (формовки), как алюминиевые электролитические Ионисторы (суперконденсаторы). Однако при хранении более 2 лет без напряжения ток утечки в первые минуты работы может достигать десятков мА — это нормально и стабилизируется через 10–30 минут под рабочим напряжением.

Подбор замены и аналоги

Обратите внимание, что аналоги с повышенным напряжением (5,4–5,5 В) имеют больший запас по рабочему режиму — это важно при работе вблизи верхней границы 5 В.

Типовые области применения

PM-5R0H474-R находит применение в следующих устройствах и системах:

• Счётчики электроэнергии: обеспечивает питание RTC и сохранение накопленных данных при отключении сети, позволяя корректно завершить запись в энергонезависимую память.
• IoT-датчики с energy harvesting: накапливает энергию от маломощных солнечных панелей или пьезоэлементов, сглаживая пики потребления при передаче данных по радиоканалу.
• Промышленные контроллеры: поддерживает питание SRAM и watchdog-таймера в течение 10–60 секунд после пропадания основного питания, давая время на безопасное завершение процессов.

Ключевой вывод: этот суперконденсатор оптимален для схем резервного питания с умеренным током потребления, где важны ресурс циклов и простота выводного монтажа без дополнительного оборудования.

Заказать PM-5R0H474-R с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Eaton - Electronics Division.
