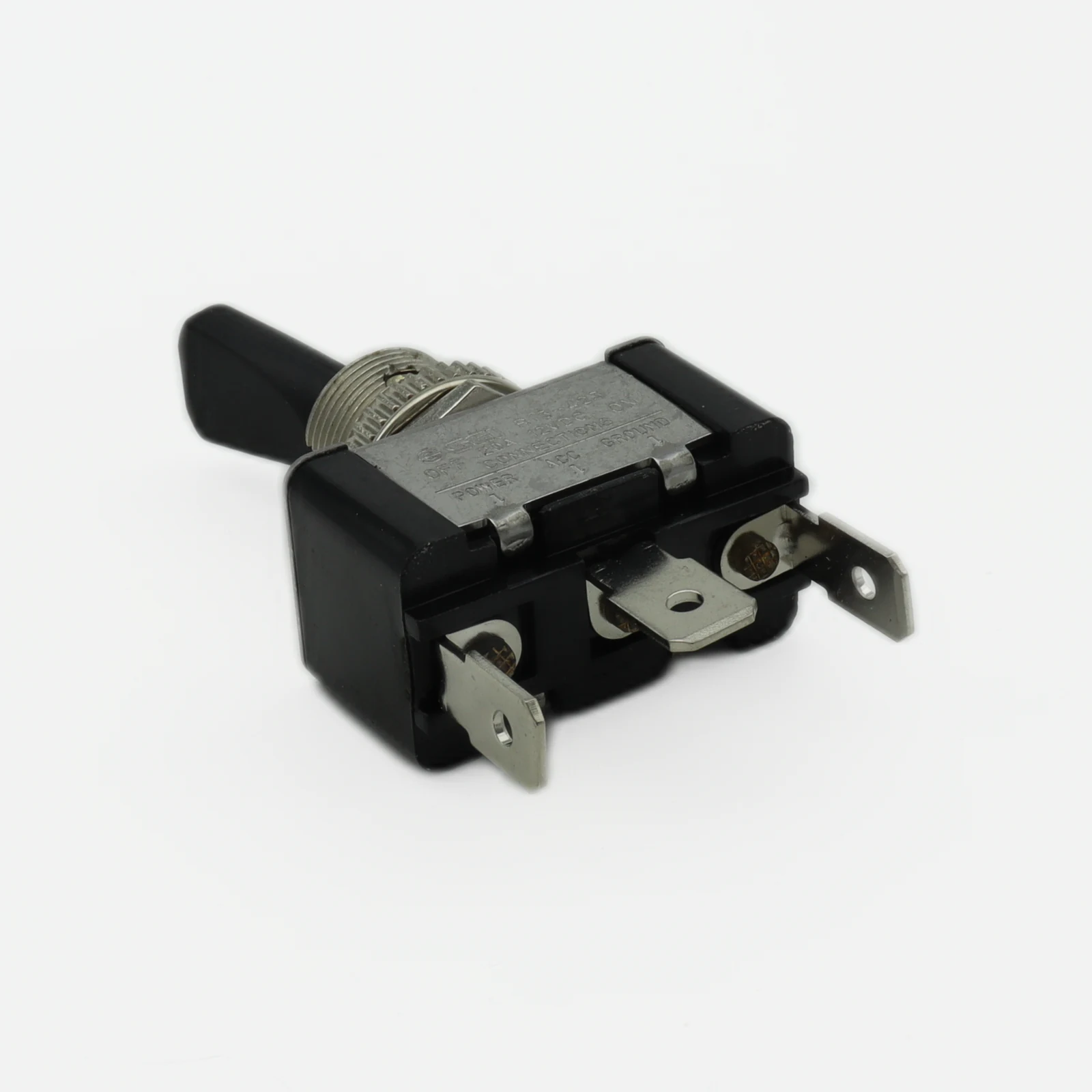

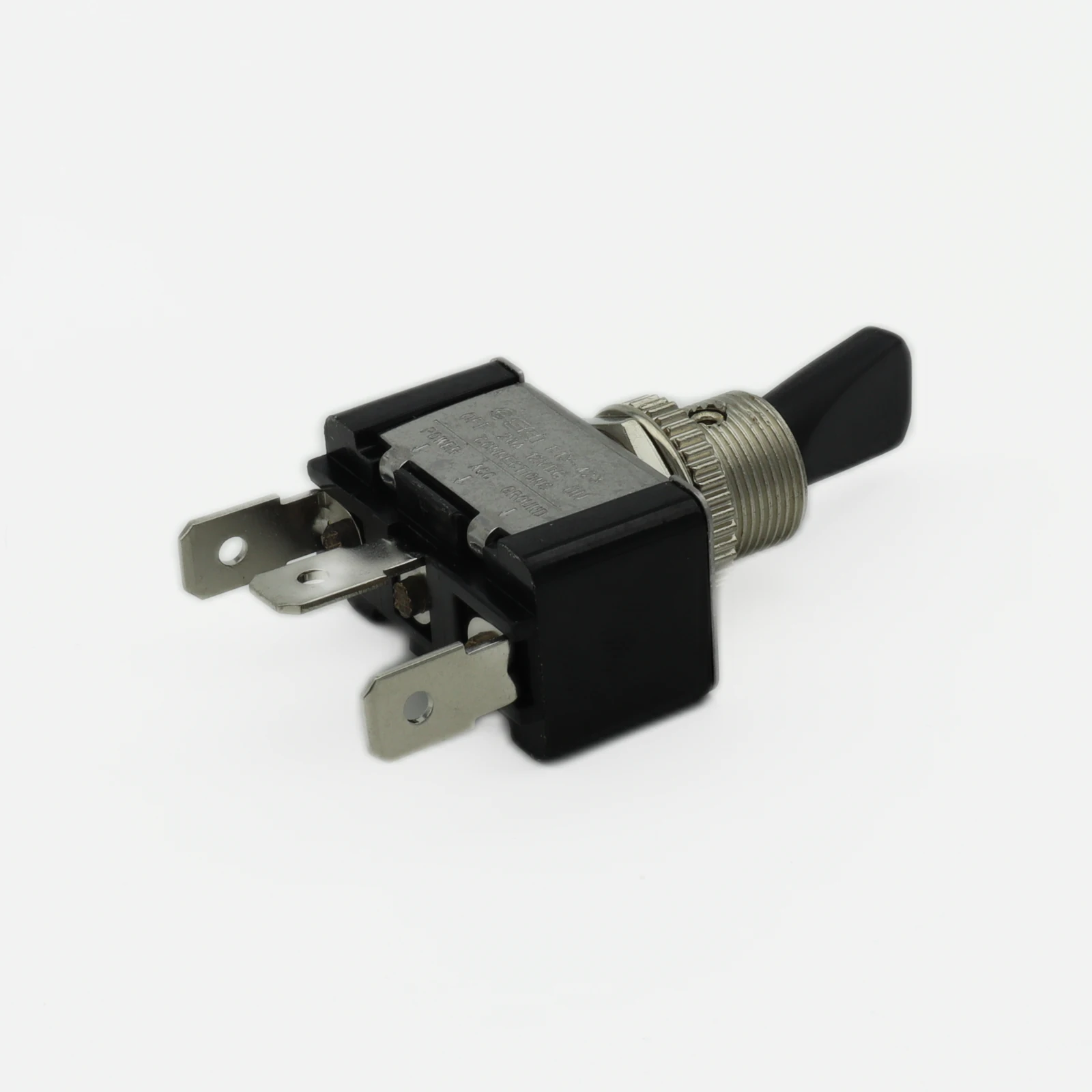

Детальный обзор тумблера R13-423L1-01-HWR, коммутация силовых цепей 20 А

Как обеспечить надёжное ручное управление силовой нагрузкой до 20 А при напряжении 12 В DC? Тумблер R13-423L1-01-HWR от бренда SCI — двухполюсный переключатель типа SPST с фиксацией в положении OFF-ON, представлен в разделе Электронные компоненты. Данная модель рассчитана на коммутацию цепей постоянного тока в диапазоне температур от −20 до +85 °C, что делает её востребованной в щитах автоматики, панелях управления и бортовых системах.

Ключевые параметры для проектировщика

• Тип: тумблер
• Схема коммутации: SPST (однополюсный, однонаправленный)
• Количество полюсов: 2
• Фиксация: OFF-ON
• Коммутационная способность: 20 А / 12 В DC
• Диапазон рабочих температур: −20…+85 °C

Содержание

• Какие нюансы монтажа нужно учесть?
• Как защитить контакты от индуктивных выбросов?
• Чем можно заменить?
• В каких устройствах используется?

Какие нюансы монтажа нужно учесть?

С технической точки зрения, двухполюсная конфигурация данного переключателя позволяет одновременно разрывать оба проводника силовой линии — и «плюс», и «минус» питания. Это критично в бортовых сетях 12 В, где обратный провод соединён с корпусом и паразитные токи утечки могут вызвать непредсказуемое срабатывание чувствительной электроники. При монтаже на панель важно контролировать момент затяжки крепёжной гайки: чрезмерное усилие деформирует пластиковый корпус и приводит к заеданию рычага. Оптимальный момент — 0,3–0,5 Н·м, что обычно обеспечивается ручной затяжкой без дополнительного инструмента.

Практический аспект, который стоит учесть: при коммутации индуктивных нагрузок — реле, соленоидов, электродвигателей — пиковый ток в момент замыкания может в 5–8 раз превышать номинальные 20 А. Чтобы продлить ресурс контактов, рекомендуется включать в параллель нагрузке снабберную цепь: последовательное соединение резистора 47–100 Ом и конденсатора 100 нФ – 1 мкФ. Для цепей постоянного тока также эффективно применение диода Шоттки в обратной полярности непосредственно на клеммах нагрузки.

Как защитить контакты от индуктивных выбросов?

Если рассматривать применение в реальных условиях, основная причина преждевременного выхода из строя тумблеров — эрозия контактов от дугового разряда. При размыкании цепи 20 А / 12 В DC энергия, накопленная в индуктивности нагрузки, вызывает затяжную дугу, которая выжигает материал контактной группы. Температурный диапазон −20…+85 °C указывает на то, что модель не предназначена для экстремальных условий — например, подкапотного пространства дизельной техники. В таких случаях следует выносить переключатель в салон или использовать герметичные исполнения с IP65.

Обратите внимание: при работе с постоянным током дуга не гаснет естественным образом, в отличие от переменного, где ток проходит через ноль 100 раз в секунду. Поэтому коммутационная способность 20 А справедлива именно для DC — это хороший показатель для тумблера данного класса, но проектировщику необходимо заложить запас минимум 30 % от реального рабочего тока.

Чем можно заменить?

При выборе между R13-423L1-01-HWR и MTS-202 учитывайте температурный диапазон: первый лучше для стандартных условий эксплуатации в помещении, второй — для работы при пониженных температурах до −30 °C, например в неотапливаемых щитах на открытых площадках.

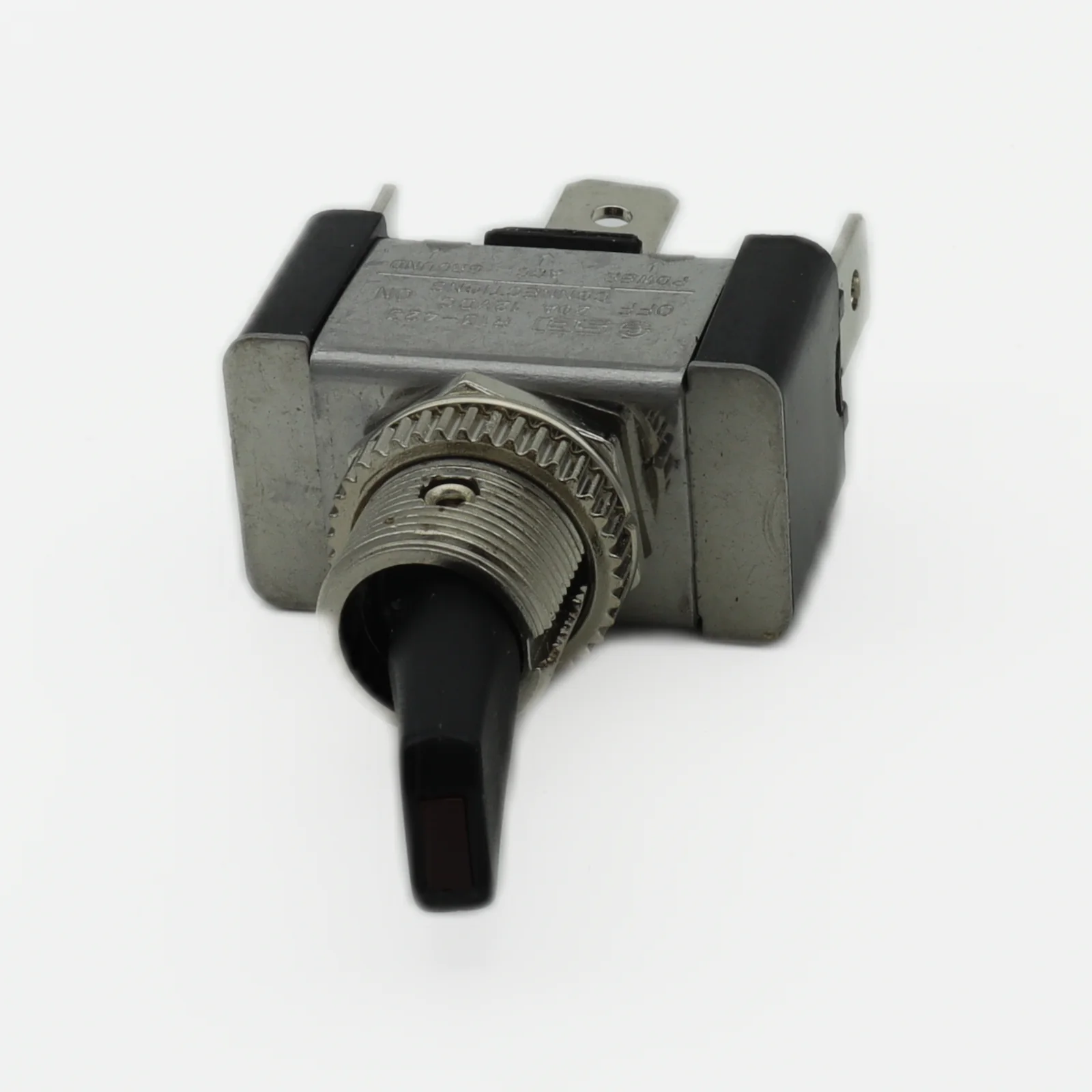

Примеры практического применения

R13-423L1-01-HWR находит применение в следующих устройствах и системах:

• Щиты управления освещением: двухполюсное переключение обеспечивает полный разрыв фазы и нуля, исключая ложное срабатывание УЗО от токов утечки через корпус.
• Панели управления станков с ЧПУ: тумблер используется как аварийный выключатель вспомогательных цепей — вентиляции, подачи СОЖ — с ресурсом, достаточным для ежедневной эксплуатации.
• Бортовые системы катеров и яхт: коммутация потребителей 12 В DC — ходовых огней, навигационного оборудования — при ограниченной площади монтажной панели.

Ключевой вывод: R13-423L1-01-HWR от SCI — надёжный двухполюсный тумблер для коммутации силовых цепей 20 А при 12 В DC с простой схемой подключения и доступной ценой.
