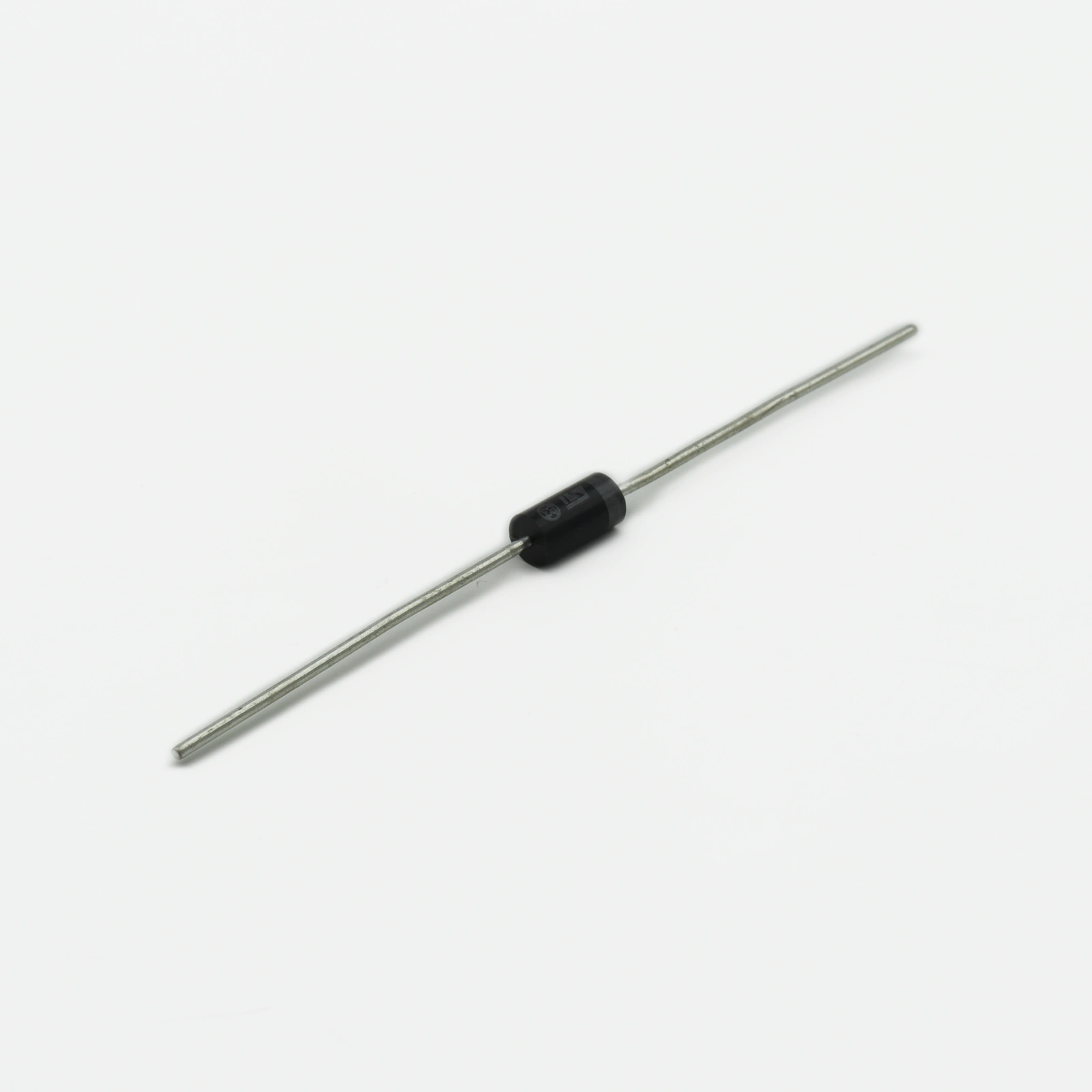

Детальный обзор TVS-диода 33,3 В / 53,9 В P6KE39A — координация защиты с полупроводниками

Защита чувствительных полупроводниковых узлов от наносекундных выбросов напряжения — одна из самых критичных задач при проектировании промышленных интерфейсов. Однопроходной TVS-диод P6KE39A производства TAIWAN SEMICONDUCTOR, представленный в разделе Защита от перенапряжений - Диоды, обеспечивает однонаправленную защиту линий с рабочим напряжением до 33,3 В, ограничивая пиковый выброс на уровне 53,9 В. Как подобрать этот диод так, чтобы он срабатывал раньше, чем выйдет из строя защищаемая микросхема?

Ключевые параметры для проектировщика

• Рабочее напряжение (V_WM): 33,3 В
• Напряжение пробоя (V_BR): 35,2–38,9 В
• Макс. напряжение клэмпинга (V_C): 53,9 В
• Пиковая импульсная мощность: 600 Вт (10/1000 мкс)
• Пиковый импульсный ток (I_PP): 11,1 А
• Корпус: DO-204AC (DO-15)
• Тип: однонаправленный (unirectional)
• Диапазон рабочих температур: −55…+175 °C

Содержание

• Почему координация с полупроводниками критична
• Нюансы монтажа в корпусе DO-204AC
• Подбор аналога: на что смотреть
• В каких устройствах используется

Почему координация с полупроводниками критична

С технической точки зрения, главное преимущество данного TVS-диода — предсказуемая характеристика клэмпинга при токе 11,1 А. Напряжение 53,9 В остаётся ниже порога повреждения большинства 48-вольтовых интерфейсных микросхем и силовых MOSFET с V_DS(max) 60–80 В. Однако на практике инженеры допускают типовую ошибку: размещают диод слишком далеко от защищаемого узла. Индуктивность дорожки длиной более 30–40 мм способна добавить к пику клэмпинга 10–15 В, и тогда реальный выброс превысит допустимый уровень.

Важный нюанс: при работе в цепях с постоянным напряжением, близким к 33,3 В (например, 24-вольтовые шины с допуском +20%), необходимо убедиться, что ток утечки диода при рабочем напряжении не вызовет паразитного нагрева. Для P6KE39A ток утечки при V_WM составляет не более 1 мкА, что обеспечивает стабильность даже при длительном воздействии.

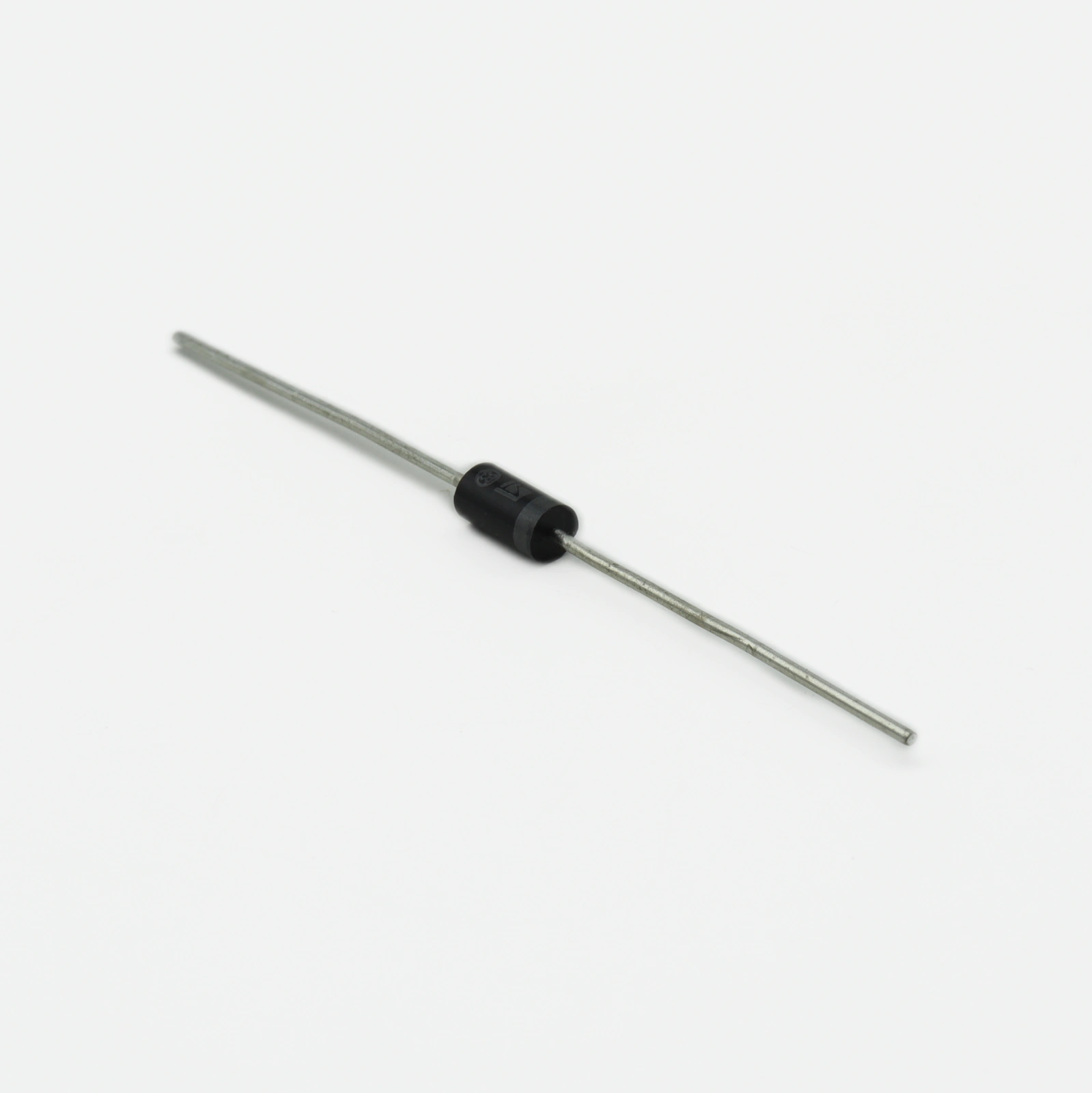

Нюансы монтажа в корпусе DO-204AC

Корпус DO-204AC (также известный как DO-15) имеет осевое расположение выводов с диаметром проволоки примерно 0,76 мм. При ручной пайке важно не превышать температуру жала 350 °C и время контакта не более 3 секунд на вывод — перегрев может сместить p-n-переход и ухудшить характеристики клэмпинга. Для волновой пайки профиль соответствует стандарту: предварительный нагрев 100–150 °C, пик 260 °C не более 10 секунд.

Практический совет, которого нет в даташите: при установке P6KE39A на платы с плотным монтажом рекомендуется оставлять минимальный зазор 2 мм между корпусом диода и соседними компонентами. Это связано с тем, что при срабатывании на импульсах большой мощности корпус DO-204AC может кратковременно нагреваться до 150–170 °C, и близкорасположенные термочувствительные элементы (например, электролитические конденсаторы или датчики) могут деградировать.

Подбор аналога: на что смотреть

При выборе между P6KE39A и SMBJ33A учитывайте тип монтажа: первый подходит для сквозного монтажа с осевым расположением, второй — для поверхностного. По электрическим параметрам они эквивалентны, но SMBJ33A имеет меньшую мощность (600 Вт против 600 Вт — совпадает), зато компактный корпус SMB упрощает автоматическую сборку.

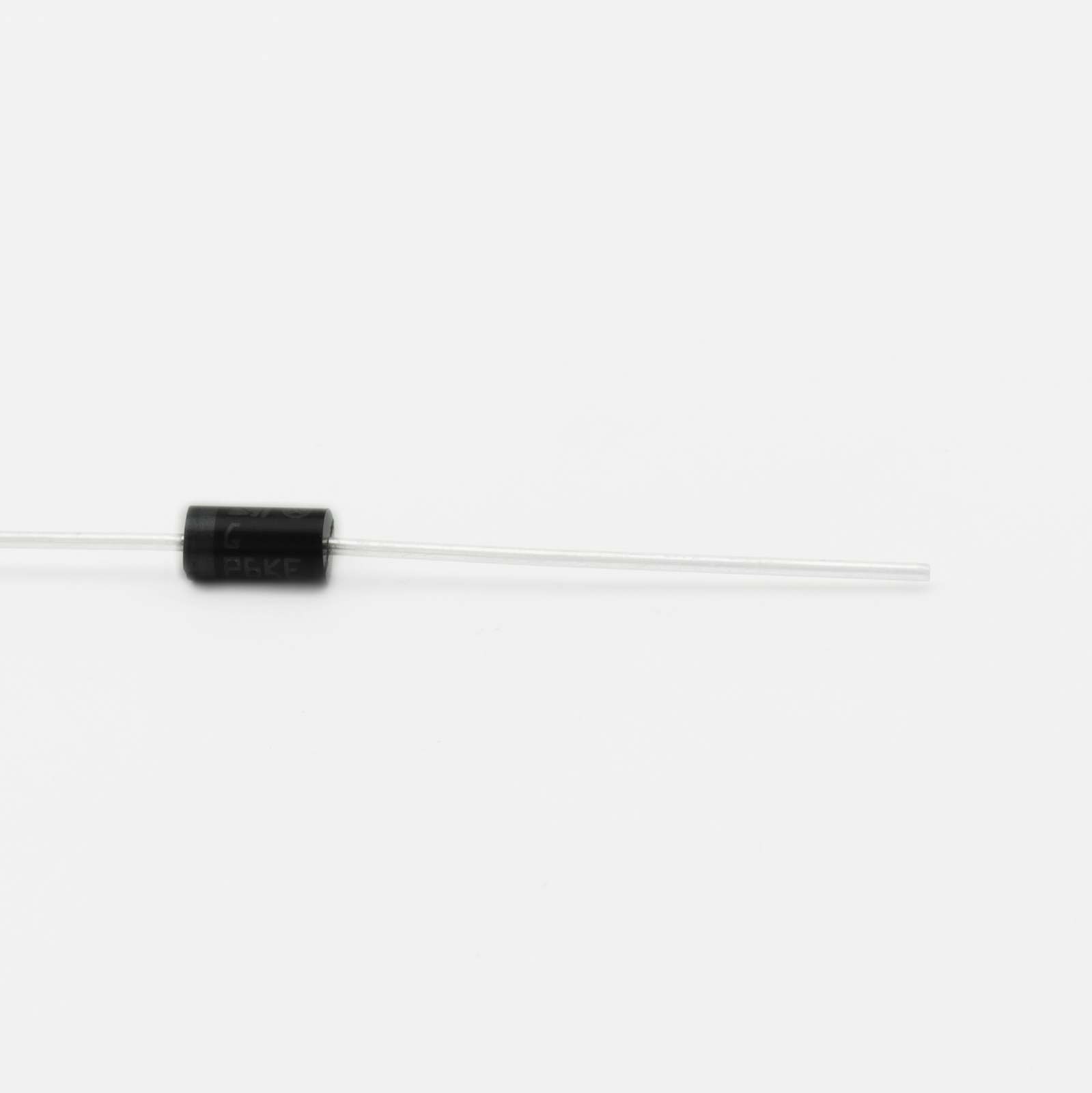

В каких устройствах используется

• Промышленные контроллеры ПЛК: TVS-диод защищает входные дискретные каналы от наведённых импульсов при коммутации силовых нагрузок в соседних цепях.
• Блоки управления двигателями: компонент ограничивает выбросы обратной ЭДС на шине питания драйвера, предотвращая пробой выходных ключей.
• Телекоммуникационные интерфейсы: диод подавляет наносекундные перенапряжения на линиях RS-485 и аналогичных дифференциальных шинах с напряжением питания до 30 В.

Ключевой вывод: P6KE39A от TAIWAN SEMICONDUCTOR — оптимальное решение для однонаправленной защиты 24–33-вольтовых цепей с предсказуемым клэмпингом на уровне 53,9 В и широкой совместимостью с промышленными интерфейсами.

Компонент P6KE39A от TAIWAN SEMICONDUCTOR можно приобрести с бесплатной доставкой через Эиком.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
