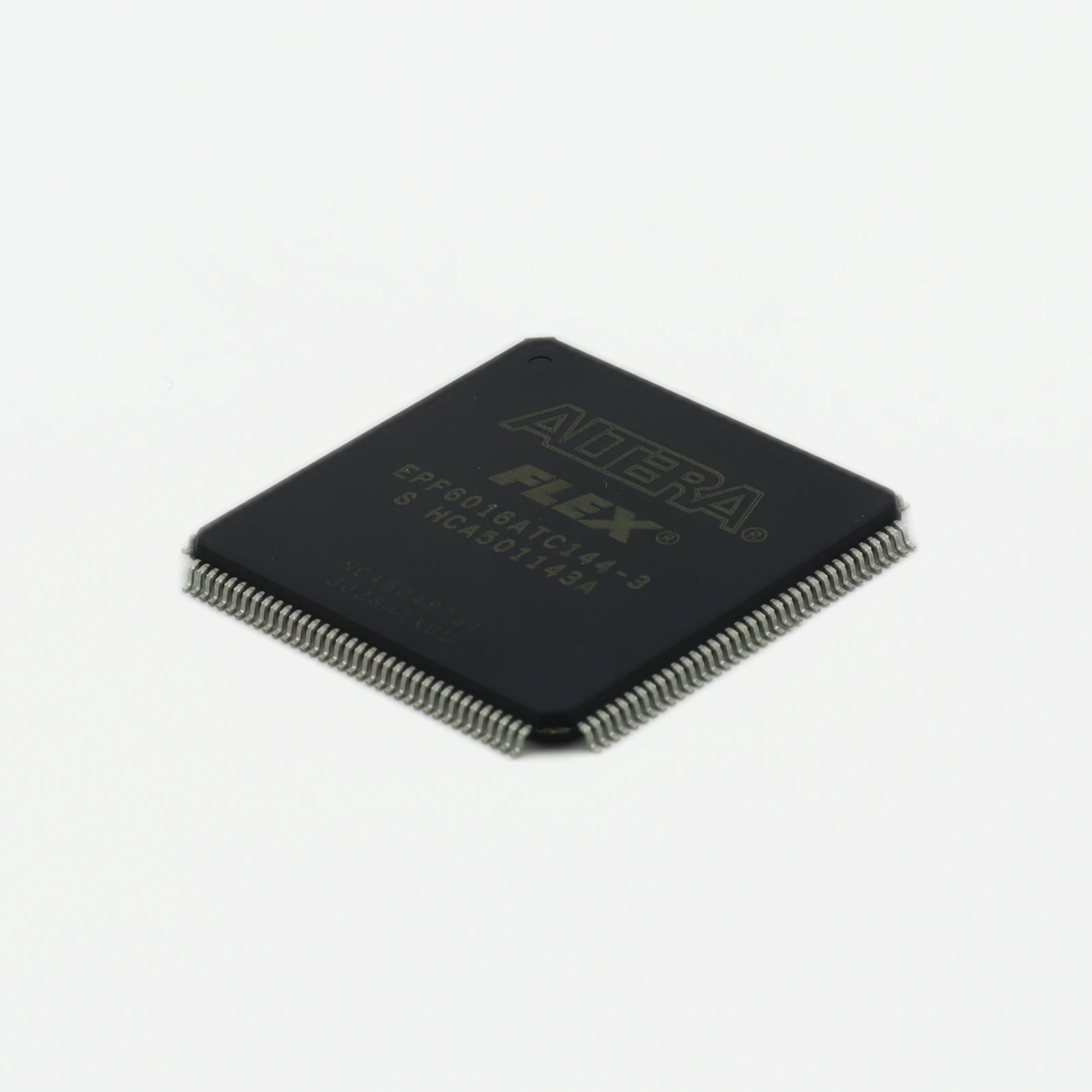

EPF6016ATC144-3: программируемая логика для цифровых интерфейсов

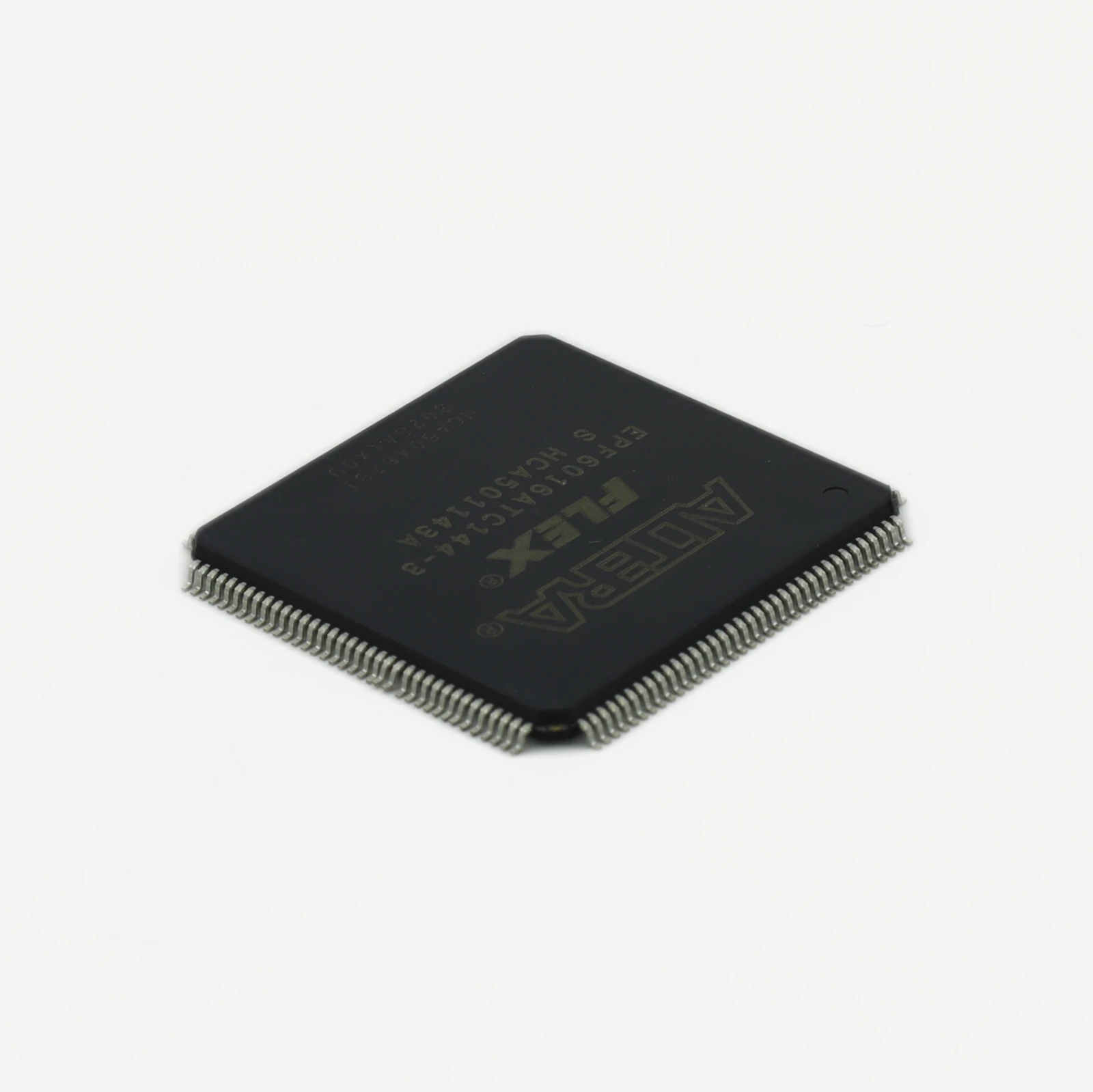

Когда нужно быстро реализовать нестандартный протокол связи или цифровой интерфейс без дорогостоящего ASIC, на помощь приходят программируемые логические интегральные схемы. Одним из проверенных решений остаётся EPF6016ATC144-3 от Altera Corp — ПЛИС семейства FLEX 6000, представленная в разделе Встроенные микросхемы - Программируемая пользователем вентильная матрица (ППВМ). Эта микросхема объединяет 16 000 логических вентилей и 132 пользовательских вывода в компактном корпусе TQFP-144. Как выжать максимум из устройства, которое работает на частотах до 150 МГц? Разберём архитектуру, подводные камни проектирования и практические сценарии применения.

Архитектура FLEX 6000: что внутри

Сердце микросхемы — матрица логических элементов (Logic Elements, LE), каждый из которых содержит 4-входовую таблицу поиска (LUT), программируемый регистр и цепи быстрого переноса. 132 таких элемента организованы в логические массивы (Logic Array Blocks), соединённые через программируемую межсоединительную матрицу (PIA).

Особенность семейства — наличие встроенных блоков памяти EAB (Embedded Array Blocks), каждый ёмкостью 2048 бит. Их можно сконфигурировать как RAM, ROM, FIFO или двухпортовую память, что критично для буферизации данных в цифровых интерфейсах. Тактовая сеть поддерживает до четырёх глобальных клоковых сигналов с программируемой задержкой для балансировки skew.

Технические характеристики

Практика проектирования: нюансы, о которых молчит даташит

При разводке печатной платы под этот корпус критически важно обеспечить симметрию земляных полигонов под каждым из четырёх рядов выводов. Несимметричное распределение возвратных токов создаёт перекос по земле (ground bounce), что проявляется как спорадические ошибки при работе на частотах выше 80 МГц. Рекомендуется размещать минимум по два переходных отверстия (via) на каждый вывод питания VCCIO, расположенные в пределах 2 мм от площадки.

Отдельного внимания заслуживает конфигурация устройства. В отличие от современных FPGA с конфигурацией по JTAG при включении, семейство FLEX 6000 требует внешней последовательной EEPROM (EPC1 или EPC1441) или загрузки по пассивной последовательной схеме (Passive Serial). Не забудьте подтягивающий резистор 1 кОм на линии nSTATUS — его отсутствие приводит к нестабильному запуску в условиях электромагнитных помех.

Выводы, не используемые в проекте, должны быть явно сконфигурированы как входы с включёнными слабыми подтяжками (weak pull-up). Оставление их в состоянии высокого импеданса без подтяжки увеличивает энергопотребление на 15–20 % и делает устройство чувствительным к наводкам от соседних цифровых линий.

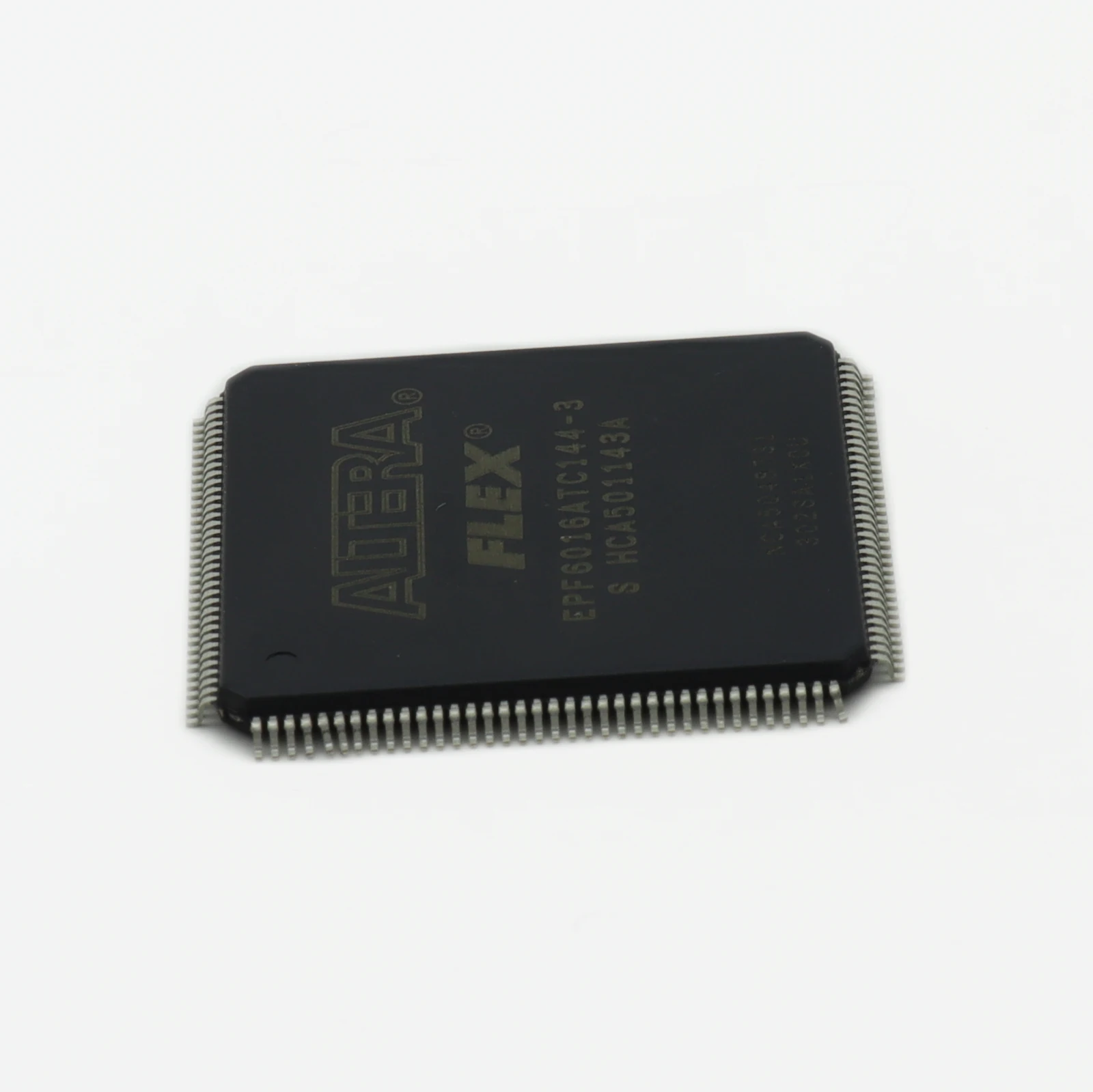

Где применяется

Данная модель находит применение в системах, где требуется гибкость перепрограммирования без смены железа:

• Промышленные контроллеры: реализация нестандартных протоколов Modbus, Profibus или собственных бинарных протоколов поверх RS-485;
• Тестовое оборудование: генераторы тестовых последовательностей и анализаторы логических состояний с адаптивной конфигурацией;
• Цифровая обработка сигналов: простые FIR-фильтры и DDS-синтезаторы частоты благодаря быстрым цепям переноса в LE;
• Интерфейсные мосты: сопряжение шин разной разрядности (например, 8-битного микроконтроллера с 16-битным АЦП) с преобразованием протоколов на лету;
• Резервное копирование систем: замена устаревших PAL и GAL в legacy-оборудовании с сохранением логики работы.

Аналоги и альтернативы

При замене на EPF6016ATC144-3 учитывайте: CPLD XC95144XL предлагает мгновенное включение (instant-on) без внешней EEPROM, но имеет ограниченную логическую ёмкость. FLEX 10K10 мощнее по логике, но требует 5-вольтового питания и имеет меньшее число I/O. Для новых проектов рассмотрите современные Cyclone IV или MAX 10, если доступны объёмы закупок.

Заключение

EPF6016ATC144-3 остаётся рабочей лошадкой для ремонта legacy-оборудования и проектов, где критична предсказуемость задержек и отсутствие внешней конфигурационной памяти не требуется. Несмотря на возраст архитектуры, запас логических элементов позволяет реализовать сложные конечные автоматы и цифровые фильтры.

Приобрести EPF6016ATC144-3 с гарантией подлинности и бесплатной доставкой можно в разделе Встроенные микросхемы - Программируемая пользователем вентильная матрица (ППВМ) каталога Эиком. Перед заказом уточните температурный диапазон: суффикс -3 соответствует коммерческому исполнению, для промышленного применения ищите маркировку -3I.
