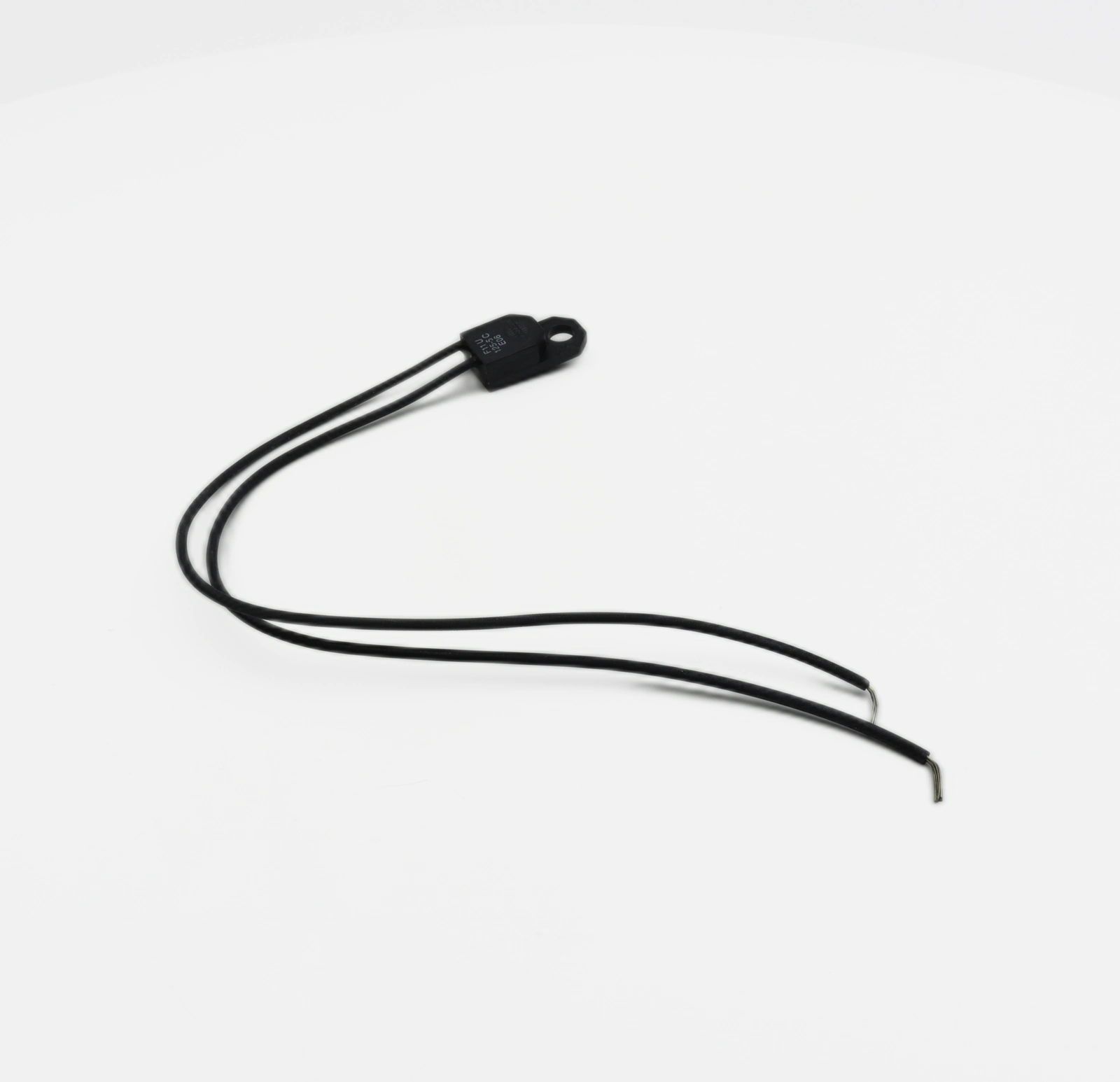

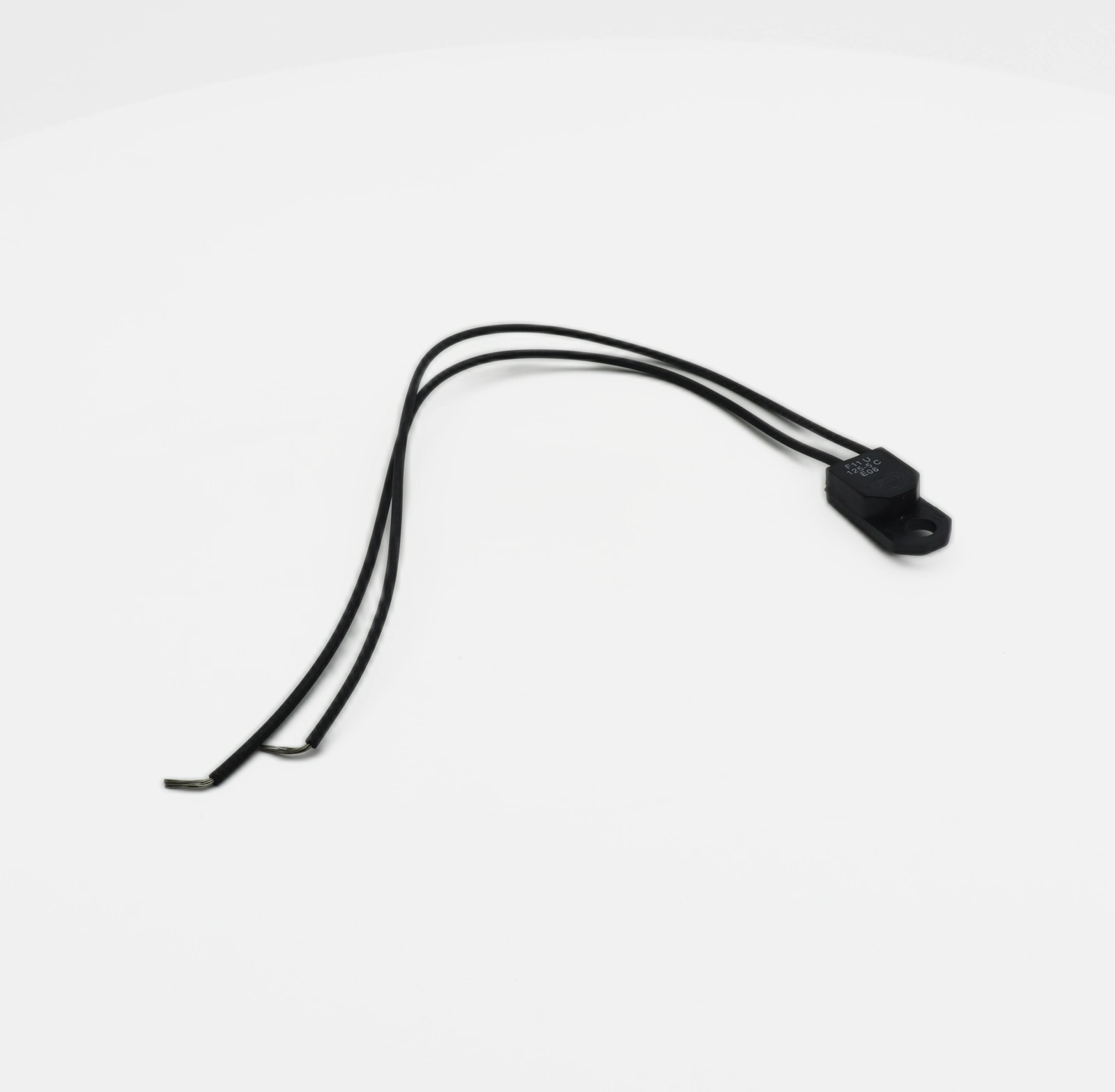

Биметаллический термостат F1112525ACFA06E от Cantherm: точная защита от перегрева для силовой электроники

F1112525ACFA06E биметаллический термостат (термовыключателя) от Cantherm (ранее выпускался под брендом Microtherm) представленный в разделе Датчики температуры - термостаты - твердотельные. Этот компонент используется для защиты электроники от перегрева. Когда температура достигает заданного предела, устройство размыкает или замыкает электрическую цепь. Устройство обеспечивает стабильную коммутацию при достижении заданной температурной точки, сохраняя работоспособность узлов даже в условиях высокой вибрации и резких перепадов нагрузки.

Ключевые параметры для проектировщика

• Температура размыкания: 115°C ±5°C
• Ток нагрузки: 10 А при 125 В перем.
• Тип контактов: Нормально замкнутый (NC)
• Корпус: Дисковый биметаллический
• Допуск срабатывания: ±5°C
• Габариты: 10.2 × 5.0 мм

Содержание

• Почему точность срабатывания критична для надёжности?
• Нюансы применения в реальных цепях
• Как подобрать аналог без риска несовместимости?

Почему точность срабатывания критична для надёжности?

В силовых преобразователях и блоках питания перегрев полупроводниковых ключей или силовых трансформаторов возникает не мгновенно, а накапливается из-за инерционности теплообмена. Биметаллическая пластина внутри данного устройства реагирует именно на тепловую энергию, а не на электрический ток, что исключает срабатывание от кратковременных импульсных помех. При достижении 115°C происходит резкое механическое переключение, размыкающее цепь до наступления критического теплового пробоя изоляции. Такой подход гарантирует сохранность дорогостоящих компонентов и позволяет системе безопасно остыть перед автоматическим или ручным сбросом.

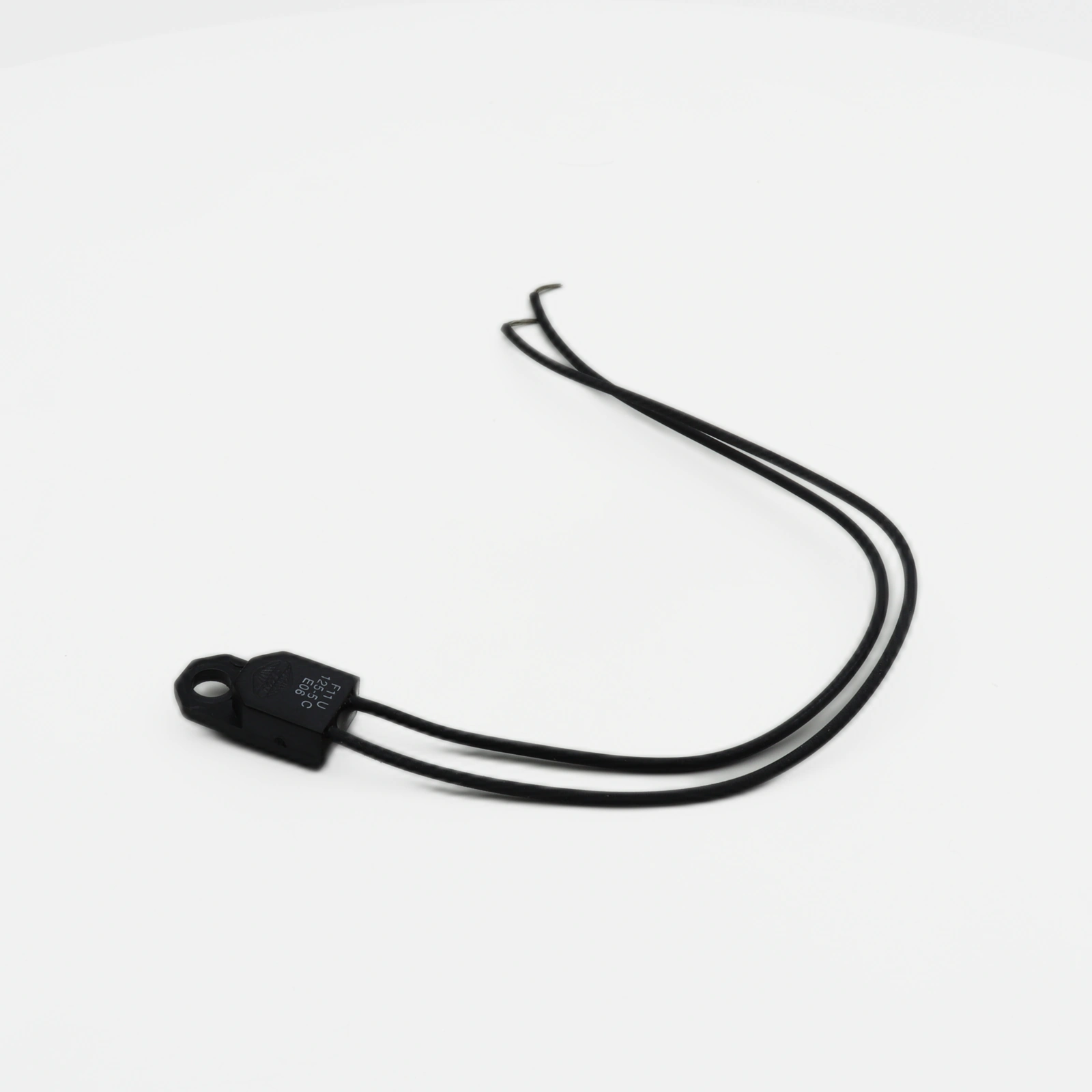

Нюансы применения в реальных цепях

При интеграции компонента в печатные платы часто возникает вопрос корректного теплового контакта. На практике инженеры рекомендуют использовать тонкую теплопроводящую прокладку между металлическим основанием корпуса и защищаемым радиатором или обмоткой трансформатора. Это минимизирует воздушный зазор и ускоряет передачу тепла.

Отдельного внимания требует топология платы: не размещайте термочувствительный элемент вблизи массивных медных полигонов, которые работают как дополнительные теплоотводы. Для данного номинала с током 10 А это критично, так как отвод тепла через паяные выводы может искусственно занижать локальную температуру, задерживая срабатывание защиты. Оптимальное решение — вырезать в меди зону вокруг посадочных отверстий диаметром не менее 2 мм, оставив только необходимые дорожки для подключения.

Как подобрать аналог без риска несовместимости?

При замене или поиске альтернативы в первую очередь обращайте внимание на гистерезис (разницу температур размыкания и замыкания), который у оригинала составляет около 15–25°C. Если аналог имеет слишком узкий гистерезис, возможны «дребезг» контактов и быстрый износ при циклической нагрузке. Ниже приведена сравнительная таблица совместимых решений.

Обратите внимание, что KSD9700-115 имеет пониженный рабочий ток — это важно при проектировании цепей с высокими пусковыми токами, где оригинальный компонент выигрывает за счёт запаса по нагрузке.

Cantherm F1112525ACFA06E доступен к отгрузке — оформите заказ на сайте.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
