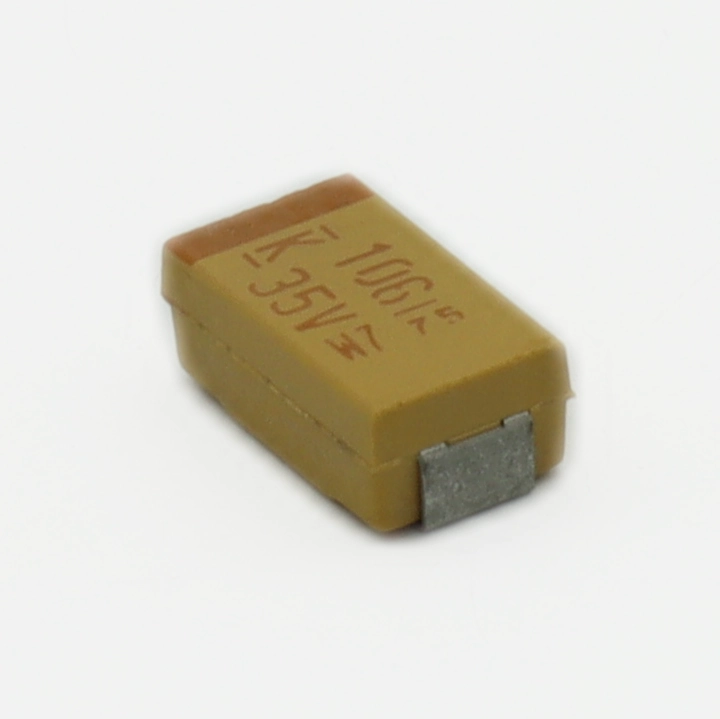

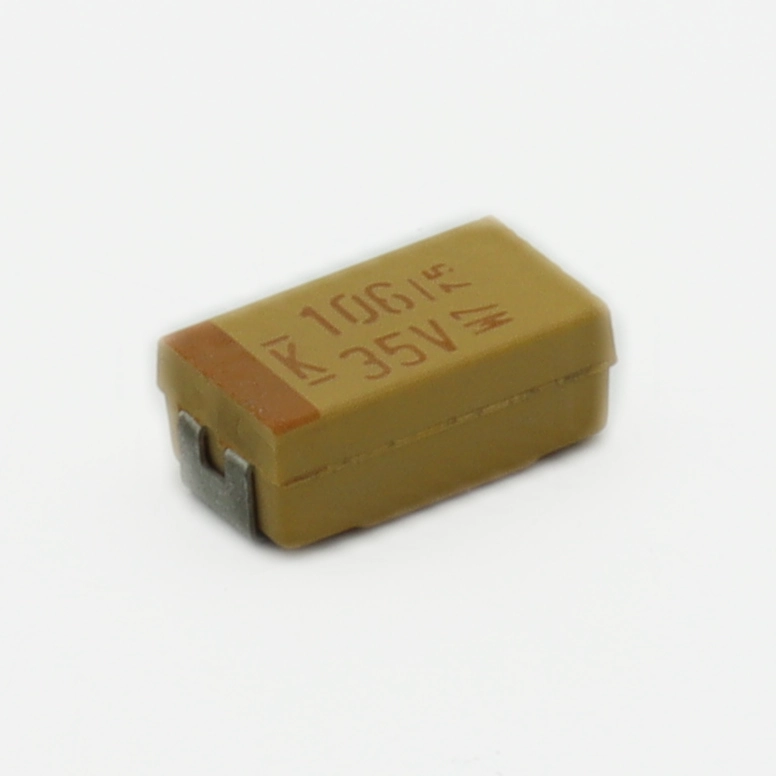

Фильтрация питания в импульсных преобразователях — T498D106K035ATE700 танталовый конденсатор в действии

Стабилизация напряжения питания в импульсных DC-DC преобразователях требует конденсаторов с минимальным эквивалентным последовательным сопротивлением и высокой температурной стабильностью. Танталовый конденсатор T498D106K035ATE700 от компании Kemet, представленный в разделе Танталовые конденсаторы, решает именно эту задачу — обеспечивает эффективную фильтрацию выходных пульсаций на частотах от 100 кГц до нескольких мегагерц. Этот компонент ёмкостью 10 мкФ на рабочее напряжение 35 В выполнен по полимерной технологии, что кардинально отличает его от классических танталовых конденсаторов с жидким электролитом. Полимерный катод даёт два критических преимущества: отсутствие риска термического разгона при пробое и ESR на уровне 70 мОм, что в 5–10 раз ниже, чем у аналогичных танталовых конденсаторов с MnO2-катодом. Для инженеров, проектирующих компактные источники питания, это означает возможность обойтись одним конденсатором вместо параллельной батареи из трёх-четырёх керамических.

Ключевые параметры

• Ёмкость: 10 мкФ (допуск ±10%)
• Рабочее напряжение: 35 В постоянного тока
• ESR (эквивалентное последовательное сопротивление): 70 мОм при 100 кГц
• Корпус: типоразмер D (7343 метрический, 7.3×4.3×2.8 мм)
• Температурный диапазон: от −55°C до +105°C
• Тип электролита: твёрдотельный проводящий полимер

Конструктивные особенности полимерной технологии

В отличие от классических танталовых конденсаторов, где катодом служит диоксид марганца, здесь используется проводящий полимер PEDOT. Это меняет физику отказов: при локальном пробое диэлектрика полимер не воспламеняется, а происходит локальная деградация с самоизоляцией дефектного участка. На практике это означает, что конденсатор не выйдет из строя катастрофически с дымом и хлопком, как это бывает с дешёвыми танталами при превышении напряжения. Полимерный катод также обеспечивает стабильность ESR во всём температурном диапазоне — от минус 55 до плюс 105 градусов параметр меняется менее чем на 20%, тогда как у жидкоэлектролитных алюминиевых конденсаторов на морозе ESR вырастает в 8–10 раз.

Корпус типоразмера D имеет площадь контактных площадок 7.3×4.3 мм, что позволяет монтировать компонент как автоматическим способом, так и вручную паяльником с жалом мощностью 40–60 Вт. Важный нюанс: танталовые конденсаторы чувствительны к перегреву при пайке — максимальная температура контактных площадок не должна превышать 260°C более 10 секунд. При ручном монтаже используйте флюс с нейтральной активностью и не грейте одну площадку дольше 3–4 секунд за подход, иначе рискуете отслоить металлизацию.

Применение в импульсных преобразователях

Основное предназначение данной модели — выходная фильтрация в понижающих (buck) и повышающих (boost) преобразователях с выходным током до 5–7 А. При частоте переключения 500 кГц и выходном напряжении 12 В один такой конденсатор обеспечивает амплитуду пульсаций не более 25–30 мВ при нагрузке 3 А. Для сравнения: керамический конденсатор X7R аналогичной ёмкости в корпусе 1210 потребует параллельного соединения минимум трёх штук из-за эффекта микрофонности и падения ёмкости под постоянным смещением.

В схемах синхронного выпрямления с высоким dI/dt критично правильное размещение конденсатора на плате. Трасса от выходного дросселя до плюсовой площадки должна быть максимально короткой и широкой — минимум 3 мм при токе 3 А. Общую землю конденсатора подключайте отдельной трассой к точке силовой земли, а не к сигнальной, иначе наводки от коммутации силовых ключей попадут в цепи обратной связи контроллера.

Практические советы по монтажу и эксплуатации

В даташите не указано, но из практики: танталовые полимерные Танталовые конденсаторы чувствительны к механическим напряжениям в печатной плате. Если изделие будет работать в условиях вибрации или термоциклирования с перепадами более 60°C, наносите под корпус конденсатора эластичный клей-герметик типа Dow Corning 3140. Это предотвратит отрыв паяных соединений при изгибе платы. Клей наносится точкой диаметром 3–4 мм в центр нижней поверхности корпуса до установки компонента.

Ещё один нюанс, о котором молчат производители: полимерные танталовые конденсаторы имеют направленную структуру утечек. Ток утечки при прямом включении (плюс на аноде) составляет единицы микроампер, но если случайно подать обратное напряжение даже 1–2 В, утечка возрастает в сотни раз и может достигать миллиампер. В схемах с двуполярным питанием или возможностью инверсии полярности при неправильном подключении батареи обязательно ставьте последовательно защитный диод Шоттки с прямым падением не более 0.4 В.

При параллельном соединении нескольких конденсаторов для увеличения общей ёмкости не размещайте их вплотную друг к другу — оставляйте зазор минимум 2 мм между корпусами. При протекании большого импульсного тока (например, при зарядке входной ёмкости преобразователя) Танталовые конденсаторы нагреваются неравномерно из-за разброса ESR, и близкое расположение усугубляет перекос токов. Лучше расположить два конденсатора по разные стороны от выходного дросселя, чем рядом.

Сравнение с ближайшими аналогами

На рынке представлено несколько альтернатив данному компоненту. В таблице ниже приведено сравнение ключевых параметров для инженерной оценки:

Как видно из таблицы, рассматриваемая модель занимает нишу средней ёмкости с умеренным ESR. Если требуется минимальное сопротивление для фильтрации высокочастотных пульсаций на выходе мощного преобразователя, Panasonic 2R5TPE330M9 предлагает ESR в 8 раз ниже, но его рабочее напряжение всего 2.5 В — такой конденсатор подойдёт только для низковольтных цепей. Для приложений с батарейным питанием 12–24 В оптимален именно T498D106K035ATE700 благодаря запасу по напряжению 35 В.

Типичные ошибки при проектировании

Распространённая ошибка начинающих разработчиков — использование танталового конденсатора без учёта импульсного тока. Хотя в даташите указан максимальный RMS-ток 1.6 А, это значение для синусоидальной формы. В импульсных преобразователях ток через выходной конденсатор имеет треугольную форму с крутыми фронтами, и реальный RMS может превышать расчётное значение в 1.4–1.5 раза. Если ваш преобразователь работает в режиме непрерывного тока (CCM) с амплитудой пульсаций дросселя 2 А, через конденсатор потечёт RMS-ток около 1.2 А — это уже близко к пределу. Добавьте запас 30–40% и при необходимости используйте два конденсатора параллельно.

Вторая ошибка — игнорирование зависимости ёмкости от температуры. Хотя полимерные Танталовые конденсаторы стабильнее керамических, при −40°C реальная ёмкость падает на 10–15% от номинала. Если ваше устройство будет работать на морозе (автомобильная электроника, уличное оборудование), закладывайте в расчёт минимальную ёмкость 8.5 мкФ вместо 10 мкФ. Это особенно критично в схемах, где конденсатор входит в цепь компенсации петли стабилизации — снижение ёмкости может вызвать автоколебания.

Заключение

Танталовый полимерный конденсатор T498D106K035ATE700 от Kemet — это надёжное решение для фильтрации питания в компактных импульсных преобразователях среднего тока. Низкий ESR, стабильность параметров в широком температурном диапазоне и безопасная деградация при отказе делают его предпочтительным выбором перед керамическими и алюминиевыми альтернативами. Компания Эиком предлагает этот компонент с бесплатной доставкой по России — заказывайте для ваших проектов в области силовой электроники, встраиваемых систем и промышленной автоматики.
