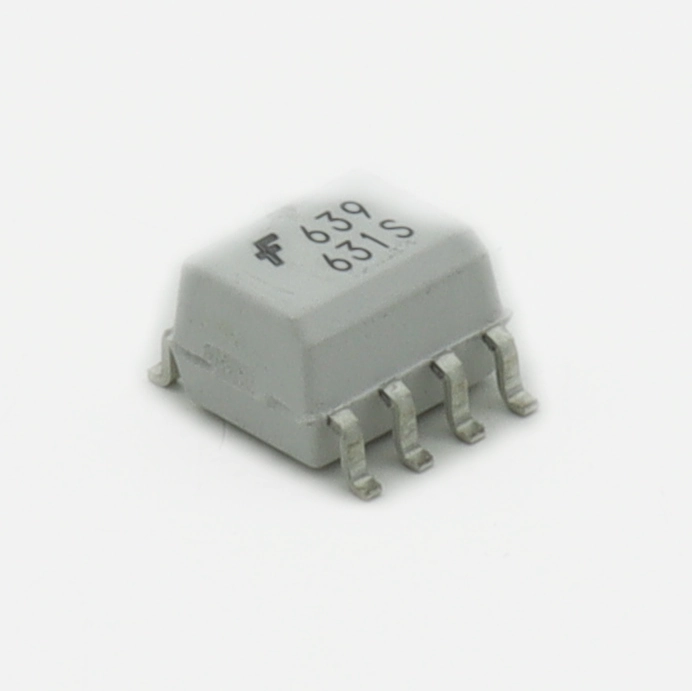

Гальваническая развязка в промышленных шинах — HCPL0639R2 цифровой оптоизолятор в действии

Когда микроконтроллер на 3,3 В общается с силовой частью на 48 В или промышленной шиной с непредсказуемыми потенциалами, одна случайная петля земли способна выжечь целый отладочный стенд. В таких узлах ставят цифровой оптоизолятор HCPL0639R2 производства onsemi — двухканальный оптический барьер с логическим выходом и скоростью до 15 Мбит/с. Компонент относится к группе Оптопары с логическим выходом и закрывает сразу три задачи: передаёт цифровые сигналы без медной связи между сторонами, подавляет синфазные выбросы и защищает низковольтную логику от высоковольтных наводок. Ниже — практический разбор: параметры, схема включения, нюансы разводки и то, что обычно выясняется только на этапе отладки.

Ключевые параметры

• Число каналов: 2 независимых канала
• Скорость передачи: до 15 Мбит/с
• Напряжение изоляции: 3,75 кВ (среднеквадратичное, 1 минута)
• Выход: открытый коллектор, логика совместима с TTL/CMOS
• Напряжение питания: 4,5–20 В по стороне выхода

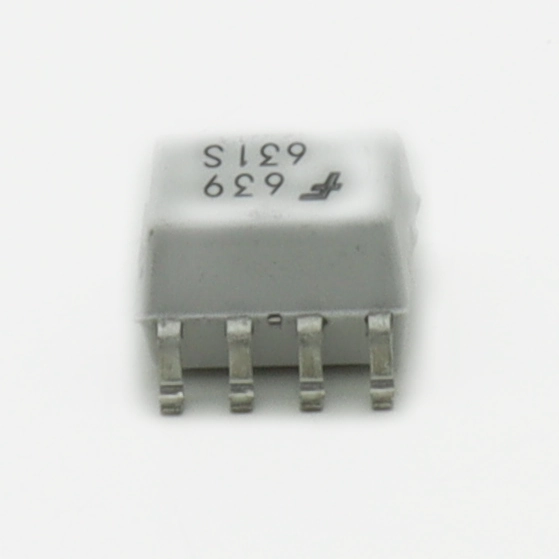

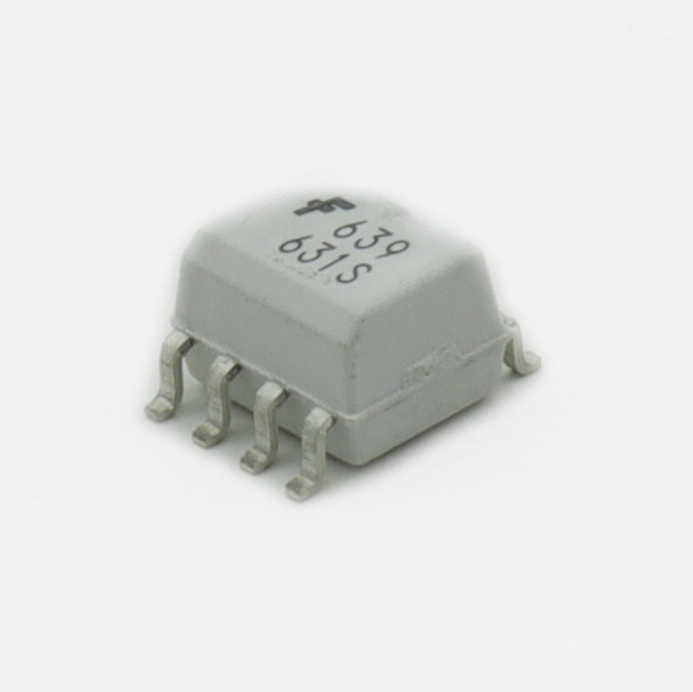

• Корпус: SOIC-8, поверхностный монтаж
• Рабочая температура: −40…+85 °C

Что внутри и как это работает

По стороне входа в каждом канале стоит светодиод, по стороне выхода — фотодиод с быстродействующим усилителем и выходным транзистором с открытым коллектором. В отличие от классических оптронов с фототранзистором, здесь фотодиод и усилитель разделены: это убирает медленный процесс рассасывания заряда базы и позволяет переключаться на частотах, недоступных обычным оптопарам.

Открытый коллектор означает простую вещь: сам по себе выход не формирует высокий уровень. Его нужно подтянуть резистором к шине питания приёмной стороны. Такое решение даёт гибкость — можно согласовать выход с логикой 3,3 В, 5 В или 12 В, просто выбрав напряжение подтяжки, не меняя сам изолятор.

Типовая схема включения

Для стабильной работы узла достаточно пяти внешних элементов на канал. Базовая обвязка выглядит так:

• Вход: токоограничительный резистор 220–330 Ом последовательно со светодиодом, ток 7–10 мА;
• Байпас: керамический конденсатор 0,1 мкФ между VCC и GND приёмной стороны, максимально близко к выводам питания;
• Выход: подтягивающий резистор 1–4,7 кОм на шину питания логики приёмника;
• Земли: две полностью раздельные цепи — сторона передатчика и сторона приёмника не соединяются;
• Зазор: под корпусом на печатной плате не прокладывать медь и дорожки между сторонами.

Инверсия логики — нормальное поведение: ток через входной светодиод течёт, выходной транзистор открыт и тянет линию в ноль. Если прошивке нужен неинвертированный сигнал, это решается программно или одним инвертором на приёмной стороне.

Где применяется

Двухканальность делает эту модель удобной там, где нужно развязать пару встречных сигналов. Типовые сценарии:

• изоляция линий UART, SPI-строба или прерываний между микроконтроллером и периферией;
• защита входов контроллера в приводах двигателей и силовых инверторах;
• развязка датчиков, удалённых от платы на метры и собирающих наведённые помехи;
• интерфейсные платы, где одна сторона питается от промышленной шины 24 В, а вторая — от логики 3,3 В;
• медицинские и измерительные приборы с жёсткими требованиями к утечкам и барьерам.

Совет из практики: чего нет в даташите

При разводке платы под этот компонент есть пара моментов, которые проявляются не на бумаге, а на осциллографе. Первое: медную полигонную зону под корпусом между входной и выходной сторонами лучше полностью удалить, а дорожки развести в разные стороны — даже тонкий слой диэлектрика над сплошной медью даёт паразитную ёмкость, через которую импульсные помехи перепрыгивают барьер. Второе: не ставьте подтягивающий резистор больше 4,7 кОм в погоне за экономией тока. На длинном шлейфе до приёмника ёмкость кабеля вместе с высоким сопротивлением превращает фронт в пологий склон, и на скорости выше пары мегабит приёмник начнёт ловить дребезг на пороге срабатывания. Третье: в инверторе двигателя или импульсном блоке питания земли входной и выходной сторон разводите от разных точек силовой земли, а не от общего пятачка, иначе силовые импульсы вернутся в чувствительную логику через общий импеданс.

Аналоги и совместимость

Прямая замена по выводам встречается не всегда: у разных семейств отличаются требования к входному току и минимальному напряжению питания. Перед заменой сверяйте временные диаграммы и пороги, а не только корпус.

Частые вопросы

Можно ли использовать для RS-485?

Для отладки и невысоких скоростей — да: один канал на передачу, второй на приём. Для полноценной промышленной шины на 10 Мбит/с и выше лучше взять специализированный изолятор RS-485: у него корректная задержка распространения и защита от обрыва линии.

Почему выход инвертирует сигнал?

Это особенность открытого коллектора: активный транзистор может только тянуть линию к земле, высокий уровень создаёт внешний подтягивающий резистор. Для логики контроллера достаточно инверсии в прошивке или аппаратного инвертора.

Что будет, если не поставить подтягивающий резистор?

Выход окажется «висящим в воздухе»: при закрытом транзисторе уровень на входе приёмника будет неопределённым, и схема начнёт ловить наводки. Резистор обязателен всегда.

Итог

Двухканальный цифровой оптический барьер — простой способ разорвать земляную петлю между логикой и силовой частью, не потеряв при этом скорость обмена. Правильная обвязка из токоограничительного и подтягивающего резисторов, байпас на 0,1 мкФ и аккуратная разводка двух земель — всё, что нужно для стабильной работы. Если в проекте есть узел, где низковольтный контроллер соседствует с шумной силовой шиной, присмотритесь к HCPL0639R2 — купить его с доставкой по РФ можно в каталоге Эиком.
