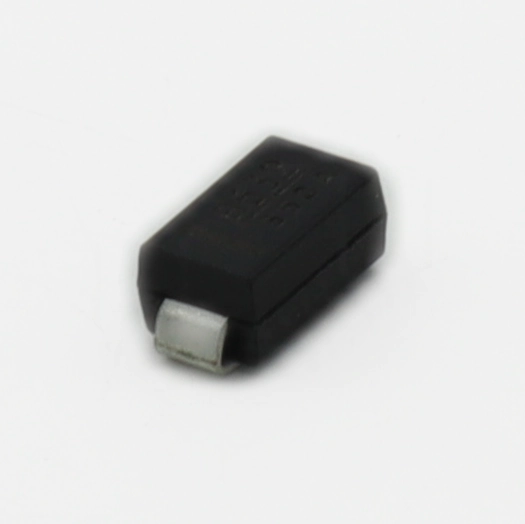

Импульсный блок питания 12 В для LED-ленты — P4SMA350A TVS-диод в действии

При разработке импульсного блока питания для мощной LED-ленты одна из первых проблем, с которой сталкиваешься, — это выбросы обратного напряжения на вторичной обмотке трансформатора. Именно для таких сценариев и создан P4SMA350A — однонаправленный TVS-диод от Good-Ark Semiconductor, представленный в разделе Защита от перенапряжений - Диоды. Этот супрессор рассчитан на рабочее напряжение 300 В и напряжение пробоя 350 В, что делает его отличным кандидатом для защиты высоковольтных узлов в компактных AC/DC-преобразователях, драйверах светодиодов и промышленных источниках питания. Чем он отличается от более распространённых низковольтных TVS-диодов и стоит ли его ставить в свой проект — разберём ниже.

Ключевые параметры

• Рабочее напряжение (V_WM): 300 В
• Напряжение пробоя (V_BR): 333–367 В (при I_T = 1 мА)
• Напряжение ограничения (V_C): 482 В при I_PP = 1,2 А
• Пиковая импульсная мощность: 400 Вт (10/1000 мкс)

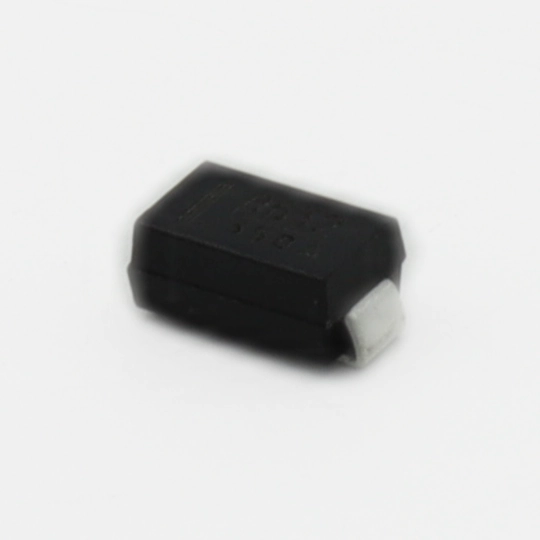

• Корпус: SMA (DO-214AC)
• Тип: однонаправленный (Uni)

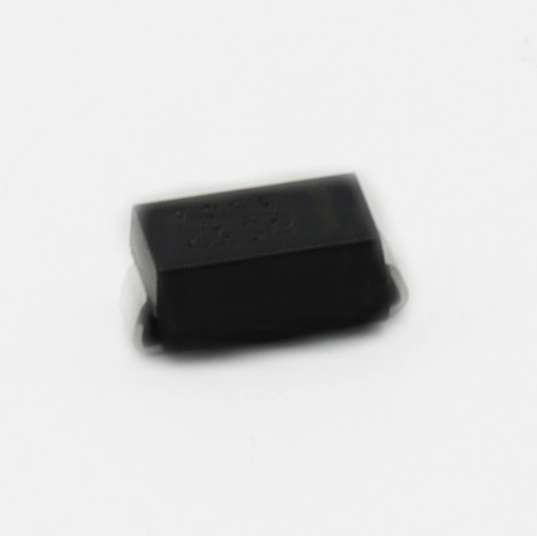

Где применяется

Основная ниша этого компонента — защита силовых цепей с рабочими напряжениями 200–300 В. На практике я ставил его в следующие устройства:

• Обратноходовые (flyback) преобразователи 220 В → 12/24 В — подавление выбросов на стоке MOSFET
• Драйверы светодиодных панелей — защита от коммутационных перенапряжений
• Промышленные реле и контакторы — гашение ЭДС самоиндукции при отключении катушек
• Телекоммуникационное оборудование — защита входных цепей от грозовых наводок

В моём последнем проекте — блоке питания 12 В / 5 А для адресной LED-ленты — данный компонент был установлен параллельно стоку силового MOSFET IRF840. Без TVS-диода осциллограф показывал иголки до 520 В при каждом такте переключения. С установленным супрессором амплитуда выбросов не превышала 480 В, что укладывается в безопасный запас для транзистора с V_DS = 500 В.

Практический совет: монтаж и тепловой режим

Корпус SMA компактен, но именно это создаёт проблемы при пайке. Главная ошибка начинающих — размещать TVS-диод вплотную к мощным резисторам или диодам выпрямителя. При длительной работе в режиме периодических импульсов (например, flyback с частотой 65 кГц) кристалл нагревается не столько от одиночного выброса, сколько от суммарной средней рассеиваемой мощности. Я рекомендую оставлять минимум 3 мм воздушного зазора до соседних компонентов и, если возможно, увеличивать площадь медной подложки под катодным выводом до 50–80 мм² — это работает как импровизированный теплоотвод. Ещё один нюанс: при ручной пайке паяльником не держите жало на выводе дольше 3 секунд — DO-214AC имеет тонкие внутренние соединения, и перегрев может привести к микротрещинам, которые проявятся только через несколько месяцев работы в виде внезапного короткого замыкания.

Аналоги и замены

Итог

Если ваш проект работает с напряжениями выше 200 В и вам нужен компактный, недорогой и быстрый способ подавления переходных перенапряжений — эта модель заслуживает места в BOM. Она не заменит полноценный снаббер на RCD-цепочке, но как дополнительная ступень защиты силового ключа работает отлично. Заказывайте P4SMA350A от Good-Ark Semiconductor в Эиком — быстрая доставка и оригинальные компоненты.
