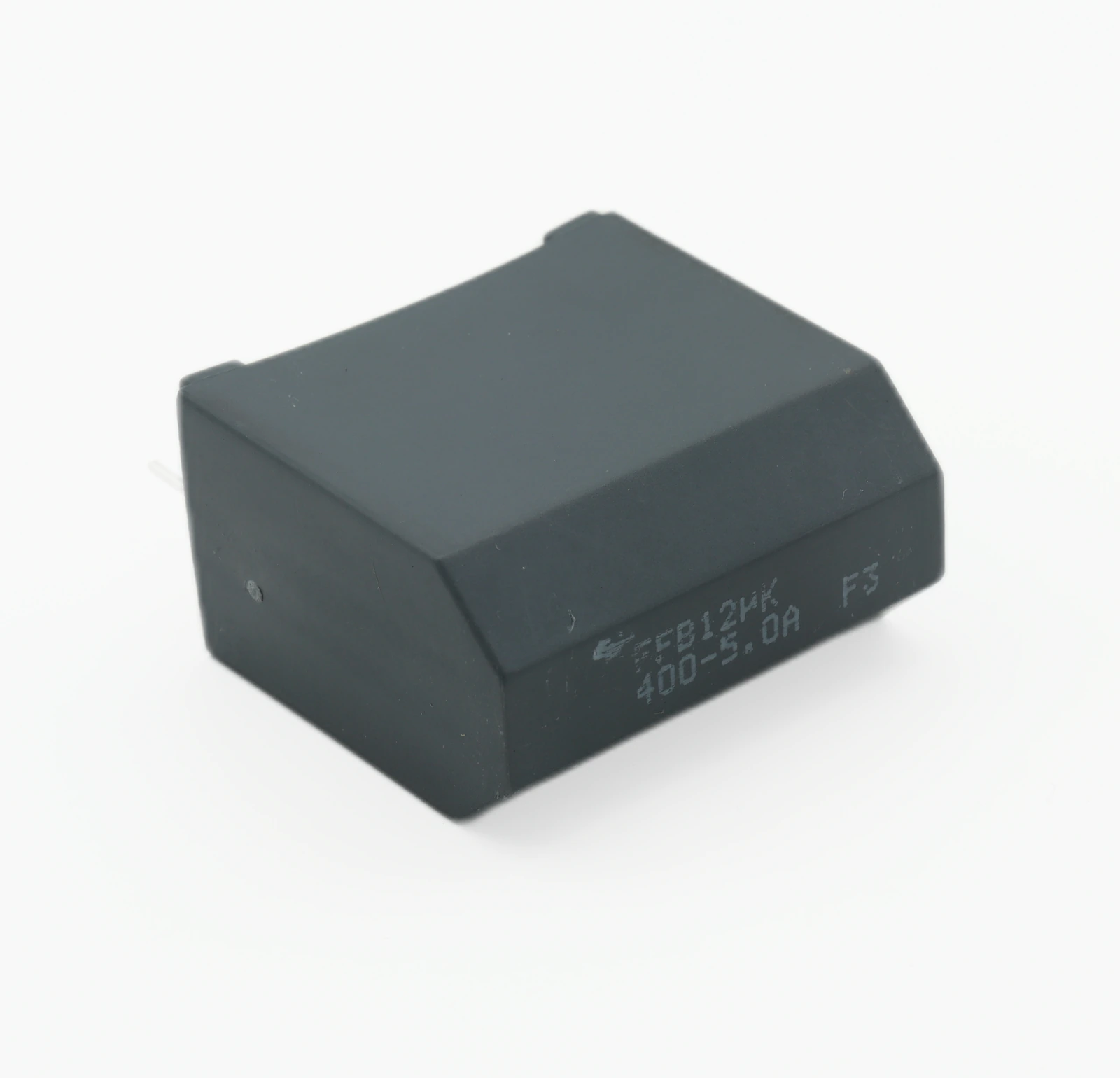

При разработке импульсного источника питания на 500 Вт для лабораторного стенда одним из критических узлов оказывается DC-link — цепь, где конденсатор должен без деградации выдерживать пульсации тока в десятки ампер и напряжение до 1200 В. Именно в таких условиях отлично себя показывает FFB34I0126K-- — металлизированный полипропиленовый плёночный конденсатор от KYOCERA AVX, представленный в разделе Пленочные конденсаторы. Эта модель относится к серии силовых DC-link конденсаторов с самовосстанавливающейся диэлектрической плёнкой, что делает её устойчивой к локальным пробоям и значительно продлевает срок службы по сравнению с электролитическими аналогами. Но чем этот компонент отличается от десятков других плёночников на рынке, и почему инженеры выбирают его для ответственных применений? Давайте разберём детально.

Ключевые параметры

• Ёмкость: 12 мкФ
• Номинальное напряжение (DC): 1200 В
• Допуск ёмкости: ±10%
• Диэлектрик: металлизированный полипропилен (MKP)
• Тип: силовой DC-link, самовосстанавливающийся

Где применяется

Основная ниша этого компонента — силовая электроника с высокими напряжениями на шине постоянного тока. Вот типичные применения, где он раскрывает свой потенциал:

• DC-link в инверторах и частотных преобразователях — сглаживание пульсаций после выпрямителя, поглощение бросков тока при коммутации IGBT и MOSFET ключей.
• Импульсные источники питания (SMPS) — накопительный конденсатор в силовой части, особенно в топологиях full-bridge и LLC-резонансных преобразователях.
• Солнечные инверторы и ветрогенераторы — работа на шине 600–1000 В с постоянными циклическими нагрузками.
• Зарядные станции для электромобилей — фильтрация и накопление энергии в силовых модулях.
• Индукционный нагрев — работа в резонансных контурах с высокими значениями dV/dt.

В лабораторном блоке питания, который мы рассматриваем, данный компонент установлен на выходе трёхфазного диодного моста перед H-мостом на IGBT-модулях. Его задача — обеспечить низкий импеданс на частотах переключения 20–100 кГц и поглотить обратные выбросы энергии от индуктивной нагрузки.

Конструктивные особенности и монтаж

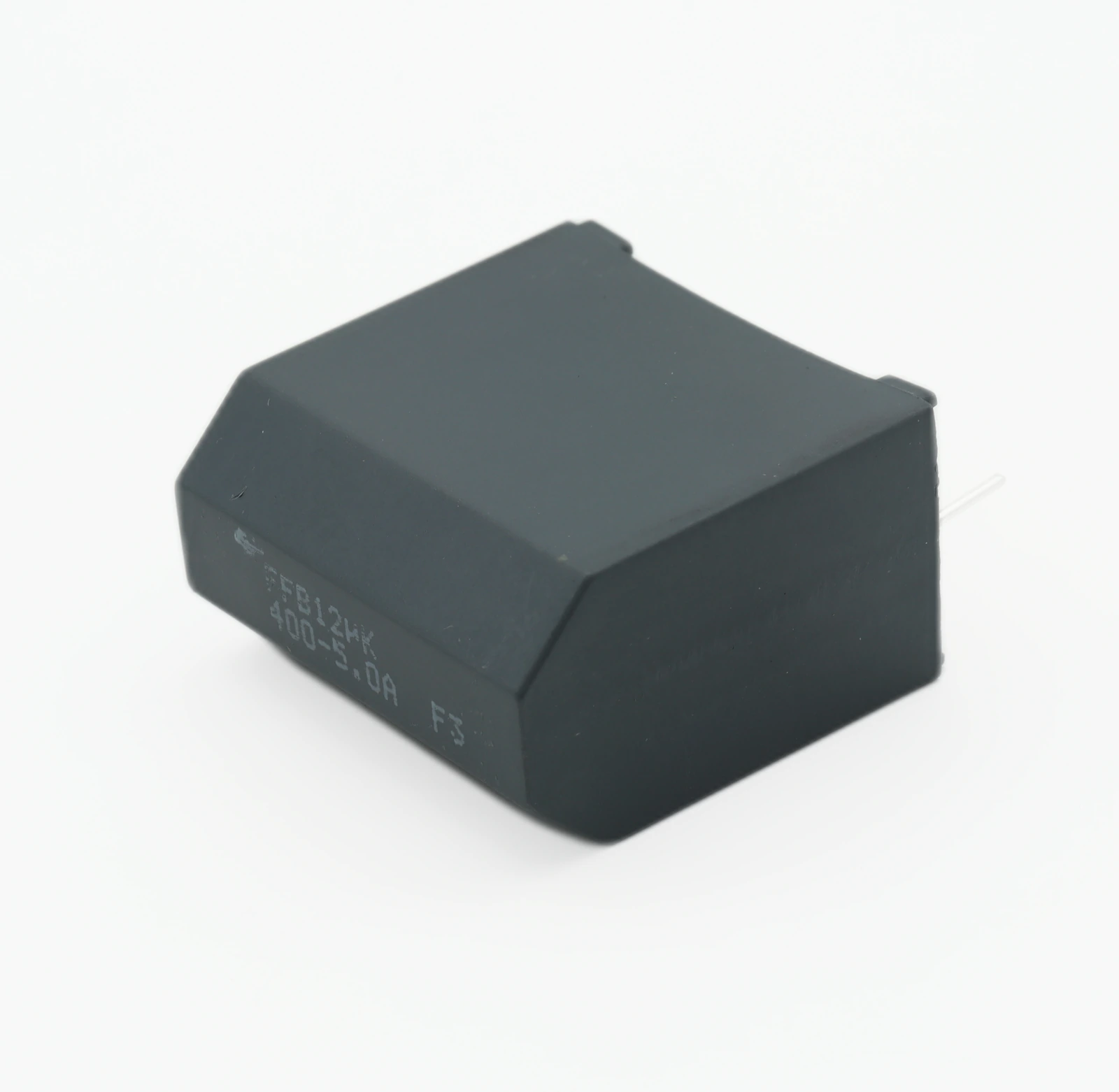

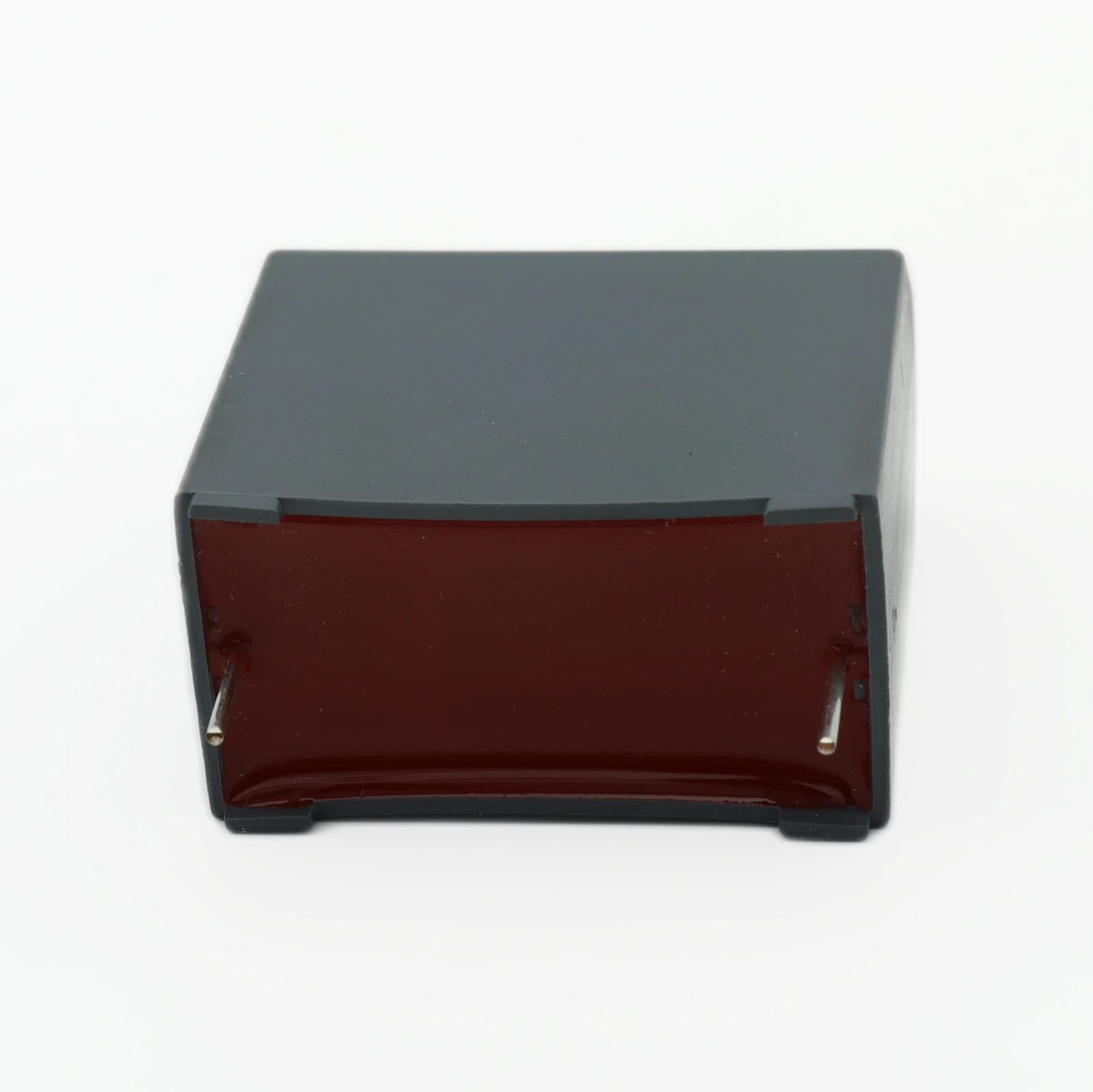

Корпус этого конденсатора выполнен из самозатухающего пластика с классом горючести UL94 V-0. Выводы — аксиальные или под винтовое крепление (зависит от модификации), что обеспечивает надёжный механический контакт даже при вибрациях. Металлизированная полипропиленовая плёнка обладает важным свойством — при локальном пробое происходит испарение тонкого слоя металлизации вокруг дефекта, и конденсатор продолжает работать с незначительным снижением ёмкости. Это кардинально отличается от поведения электролитов, где пробой обычно приводит к взрыву или полному отказу.

Типичные значения ESL (паразитной индуктивности) для таких конденсаторов составляют 20–40 нГн, что позволяет эффективно работать на частотах до нескольких сотен килогерц. ESR (эквивалентное последовательное сопротивление) — в районе единиц миллиом, что обеспечивает минимальный саморазогрев при больших пульсационных токах.

Практический совет: то, о чём молчит даташит

Вот нюанс, который я выявил за годы работы с силовыми плёночниками серии AVX/Kyocera и который вы не найдёте в документации. При монтаже на печатную плату или шину критически важно контролировать момент затяжки винтовых клемм. Производитель указывает рекомендуемый момент, но на практике есть тонкость: если вы используете гибкие медные шины (а в силовых модулях это частое решение), обязательно добавляйте пружинную шайбу (DIN 127) между гайкой и наконечником шины. При термоциклировании медная шина «плывёт» — коэффициент теплового расширения меди и стального винта различается, и через 200–500 циклов нагрева-охлаждения контакт ослабевает. Я наблюдал случаи, когда из-за этого переходное сопротивление в клемме вырастало до 50 мОм, что приводило к локальному перегреву и обугливанию текстолита вокруг вывода. Пружинная шайба компенсирует эту разницу и сохраняет стабильный контакт на протяжении всего срока эксплуатации. Ещё один лайфхак: перед затяжкой нанесите на контактные поверхности тонкий слой электропроводящей пасты (например, ECG-1 или аналога) — это снизит переходное сопротивление на 20–30% и защитит от окисления.

Таблица аналогов

Как видно из таблицы, изделие от KYOCERA AVX выделяется более высоким рабочим напряжением (1200 В против 1100 В у конкурентов), что даёт дополнительный запас прочности в схемах с номинальной шиной 800–1000 В. Это особенно важно для солнечных инверторов, где напряжение на шине может кратковременно превышать номинал при сбросе нагрузки.

Заключение

Для инженеров, проектирующих силовую электронику с напряжением шины выше 600 В, данный компонент представляет собой надёжное и хорошо предсказуемое решение. Сочетание самовосстанавливающегося диэлектрика, высокого рабочего напряжения и низкого ESR делает его отличным выбором для DC-link применений. Если вы разрабатываете импульсный источник, инвертор или зарядную станцию — обязательно рассмотрите эту модель как кандидата в силовую часть вашей схемы.
