IQRF–DALI Bridge — беспроводное управление освещением и BMS

Качественно организованное освещение напрямую влияет на безопасность, удобство и производительность в жилых, офисных и промышленных помещениях. Одновременно с этим стоимость электроэнергии стабильно растёт, что заставляет пользователей искать способы снижения эксплуатационных расходов. Одним из наиболее очевидных шагов стала замена традиционных ламп накаливания и галогенных источников света на энергоэффективные светодиодные решения.

Следующим этапом оптимизации является внедрение интеллектуальных систем управления освещением и их интеграция с BMS-платформами (Building Management System). Такие решения позволяют не только автоматизировать процессы, но и существенно сократить потребление энергии. Компания Microrisc s.r.o. совместно с IQRF Tech s.r.o. разработала продукт, расширяющий возможности построения эффективных беспроводных систем управления освещением на базе стандарта DALI. Мост IQRF-DALI позволяет достичь дополнительной экономии ресурсов при заметном снижении трудоёмкости монтажа и настройки.

Протокол DALI и его роль в управлении освещением

DALI (Digital Addressable Lighting Interface) представляет собой цифровой протокол, предназначенный для обмена данными между светильниками и центральным контроллером. Он был разработан в конце 1990-х годов как современная цифровая альтернатива аналоговой системе управления 1-10 В. В создании стандарта принимали участие ведущие производители светотехнического оборудования, включая Philips, Helvar, Osram и Tridonic.

Открытая архитектура DALI позволяет без труда расширять систему за счёт добавления новых светильников, датчиков или панелей управления. В пределах одной линии центральный контроллер может обслуживать до 64 устройств, которые дополнительно могут быть распределены по 16 группам и 16 сценариям освещения. Помимо базовых команд включения, выключения и регулировки яркости система предоставляет обратную связь о состоянии подключённых устройств.

Отличия DALI от аналоговой системы 1-10 В

По сравнению с управлением по интерфейсу 1-10 В стандарт DALI обладает рядом существенных преимуществ:

• устойчивость к электромагнитным помехам благодаря цифровому принципу передачи данных;
• высокая гибкость масштабирования за счёт открытой структуры системы;
• двусторонний обмен данными между контроллером и исполнительными устройствами;
• простая интеграция с системами управления зданием (BMS);
• снижение потребности в большом количестве физических выключателей;
• возможность удалённой настройки с помощью ПК, планшета или смартфона;
• более высокая скорость передачи команд и относительная простота внедрения.

Однако классическая реализация DALI предполагает использование управляющего кабеля между контроллером и светильниками (за исключением варианта IEC 62386-104 в стандарте DALI-2). Это существенно усложняет модернизацию существующих объектов, особенно исторических зданий, а также ограничивает применение DALI в системах интеллектуального уличного освещения.

Беспроводная технология IQRF — надёжность и безопасность

IQRF® — это технология беспроводной связи, работающая в диапазоне Sub-ГГц (433, 868 и 916 МГц). Она предназначена для передачи небольших объёмов данных при минимальном энергопотреблении. В стандартном режиме работы модули потребляют порядка нескольких десятков миллиампер, а в энергосберегающем режиме — около 250 мкА.

Устройства IQRF поддерживают различные топологии сети: POINT-POINT, STAR, PEER-PEER и MESH. В сетях типа MESH может функционировать до 240 узлов, что обеспечивает высокую масштабируемость, отказоустойчивость и стабильную работу системы.

К ключевым особенностям технологии IQRF относятся:

• надёжная передача данных с использованием протокола IQMESH;
• протокол Fast Response Command (FRC) для быстрого и эффективного сбора информации;
• трёхуровневая система защиты данных;
• механизм Direct Peripheral Access (DPA), упрощающий разработку приложений;
• программная среда IQRF IDE для создания, визуализации и управления сетью.

На уровне сетевого шлюза IQRF совместима с такими стандартами, как LoRa, Wi-Fi, GSM, Bluetooth и Ethernet.

IQRF-DALI Bridge как элемент беспроводной автоматизации зданий

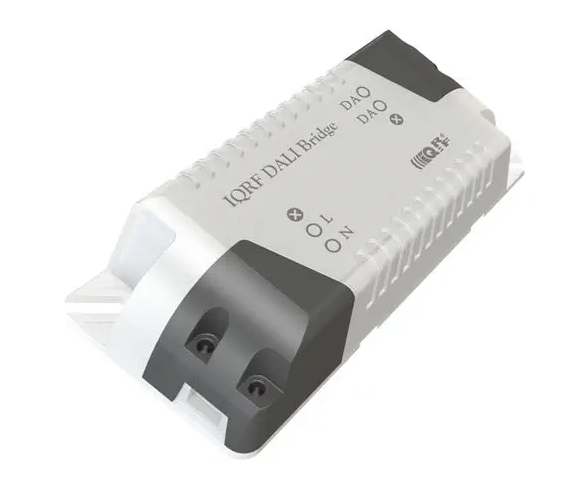

IQRF-DALI Bridge — это компактное устройство размером 88x38x22 мм, предназначенное для передачи команд DALI по беспроводной сети IQRF непосредственно к светильникам. Использование моста позволяет полностью отказаться от прокладки управляющих кабелей между контроллером и осветительными приборами.

Такое решение особенно актуально для уличного освещения и объектов с ограниченными возможностями прокладки кабелей. В отличие от линейной или древовидной топологии DALI, беспроводная сеть IQRF использует структуру MESH, в которой между узлами существует несколько альтернативных маршрутов передачи данных. Это значительно повышает устойчивость системы к повреждениям и отказам.

Дополнительную надёжность обеспечивает избыточная передача пакетов данных, реализованная на уровне протокола IQMESH. Практические внедрения подтверждают стабильную связь на расстояниях в несколько десятков метров. Встроенная EEPROM-память с поддержкой NFC упрощает конфигурацию сети с использованием мобильных устройств, а протокол FRC позволяет быстро получать данные от всех узлов.

Хотя стандарт DALI ограничивает количество устройств до 64 на одну линию, сеть IQRF способна обслуживать до 240 устройств. При этом производитель отмечает, что оптимальное управление достигается при использовании сетей умеренного размера.

Дополнительные преимущества применения IQRF-DALI Bridge

Мост IQRF-DALI ориентирован на системных интеграторов, производителей светотехнического оборудования и поставщиков комплексных решений по управлению освещением. Его применение открывает новые возможности использования функционала DALI как в уже существующих системах, так и при реализации новых проектов.

Отсутствие необходимости прокладки управляющих кабелей позволяет проводить модернизацию объектов без масштабных строительных работ, шума и ущерба для интерьера. Это особенно важно при работе с историческими зданиями. Сокращение сроков внедрения напрямую снижает инвестиционные затраты, что становится всё более актуальным на фоне роста цен на строительные материалы и услуги.

Вывод

IQRF-DALI Bridge представляет собой современное и эффективное решение для построения беспроводных систем управления освещением. Он объединяет преимущества стандарта DALI с надёжной и энергоэффективной технологией IQRF, позволяя упростить монтаж, повысить гибкость системы и снизить эксплуатационные расходы. В условиях роста стоимости энергии и строительства такие решения становятся ключевым элементом интеллектуальных зданий и инфраструктуры будущего.
