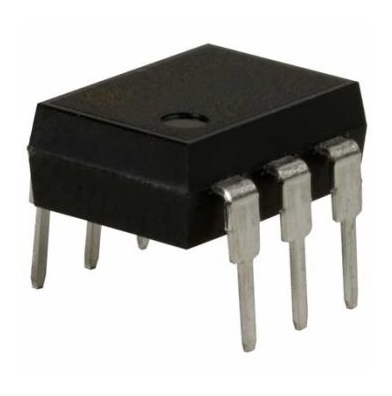

Isocom Components представляет современные оптотриаки серии MOC302x

Серия оптотриаков MOC302x — это линейка современных оптосимисторов, производимых компанией Isocom Components. Данная компания имеет 20 летний опыт работы на мировой рынке. Основное предназначение представленных электронных компонентов — обеспечение надежной электрической развязки между управляющими и силовыми цепями. В одном малогабаритном корпусе сочетаются высокая функциональность, отличная стабильность параметров и очень продолжительный эксплуатационный период.

Принцип работы оптотриака и конструктивные особенности изделия

Оптотриак (можно говорить и оптотиристор) представляет собой элемент оптической изоляции, в котором во входной части установлен светоизлучающий диод (LED), а в выходной — полупроводниковый элемент на основе триака. При подаче управляющего низковольтного сигнала на входной светодиод он излучает свет, который через оптический канал активирует фоточувствительную структуру она и осуществляет управление триаком.

Данная схема обеспечивает надежную гальваническую развязку между управляющим узлом и нагрузкой переменного тока, исключая прямое электрическое соединение и снижая риск повреждения оборудования при перепадах напряжения.

Серия оптотриаков MOC302x рассчитана на изоляцию до 5,3 кВ RMS и поддерживает коммутацию цепей с рабочим напряжением до 400 В. Такие возможности делают изделия данной серии оптимальной для применения в самых разных, в том числе ответственных системах управления.

Отличительные особенности серии MOC302x

В отличие от ряда иных серий оптотриаков Isocom Components, MOC302x не имеет функции детектирования перехода через ноль. Это значит, что активация триака может происходить в любой момент синусоиды переменного тока, что особенно важно в приложениях, где требуется быстрое и точное включение нагрузки без ожидания нулевой фазы. Дополнительно, данные компоненты имеют достаточно высокую устойчивость к различного рода электромагнитным помехам и перенапряжениям в силовых цепях, что значительно расширяет их возможности в промышленных и бытовых системах.

Области применения

Оптотриаки серии MOC302x активно применяются для управления нагрузками переменного тока в электродвигателях, нагревательных элементах, осветительных установках с возможностью регулировки яркости, а также в схемах управления мощностью. Данные оптосимисторы очень востребованы в набирающих популярность системах "умный дом", промышленной автоматике, электронных пускателях и регуляторах.

Предусмотрен выпуск в двух вариантах исполнения: для сквозного монтажа (THT) и для поверхностного монтажа (SMD). Это открывает возможность успешно применять серию как в традиционных печатных платах, так и в малогабаритных компактных электронных модулях, где на первый план выходит наличие минимальных размеров и как следствие требуется очень высокая плотность монтажа.

Технические характеристики:

1. Тип оптической изоляции: оптотриак (оптосимистор).
2. Серия производителя: MOC302.
3. Максимальное рабочее напряжение: 400 В.
4. Максимальное обратное напряжение 6 В.
5. Ток срабатывания* — 5…30 мА.
6. Тип выхода — без обнаружения перехода через ноль.
7. Конфигурация корпуса* — DIP6 или Gull Wing 6.
8. Тип монтажа* — сквозной монтаж (THT) и поверхностный монтаж (SMD).
9. Количество каналов — 1.

--------------------------------------------------------

* в зависимости от модели
