Как добиться плавной регулировки громкости в усилителе с помощью RV6NAYSD501A потенциометра

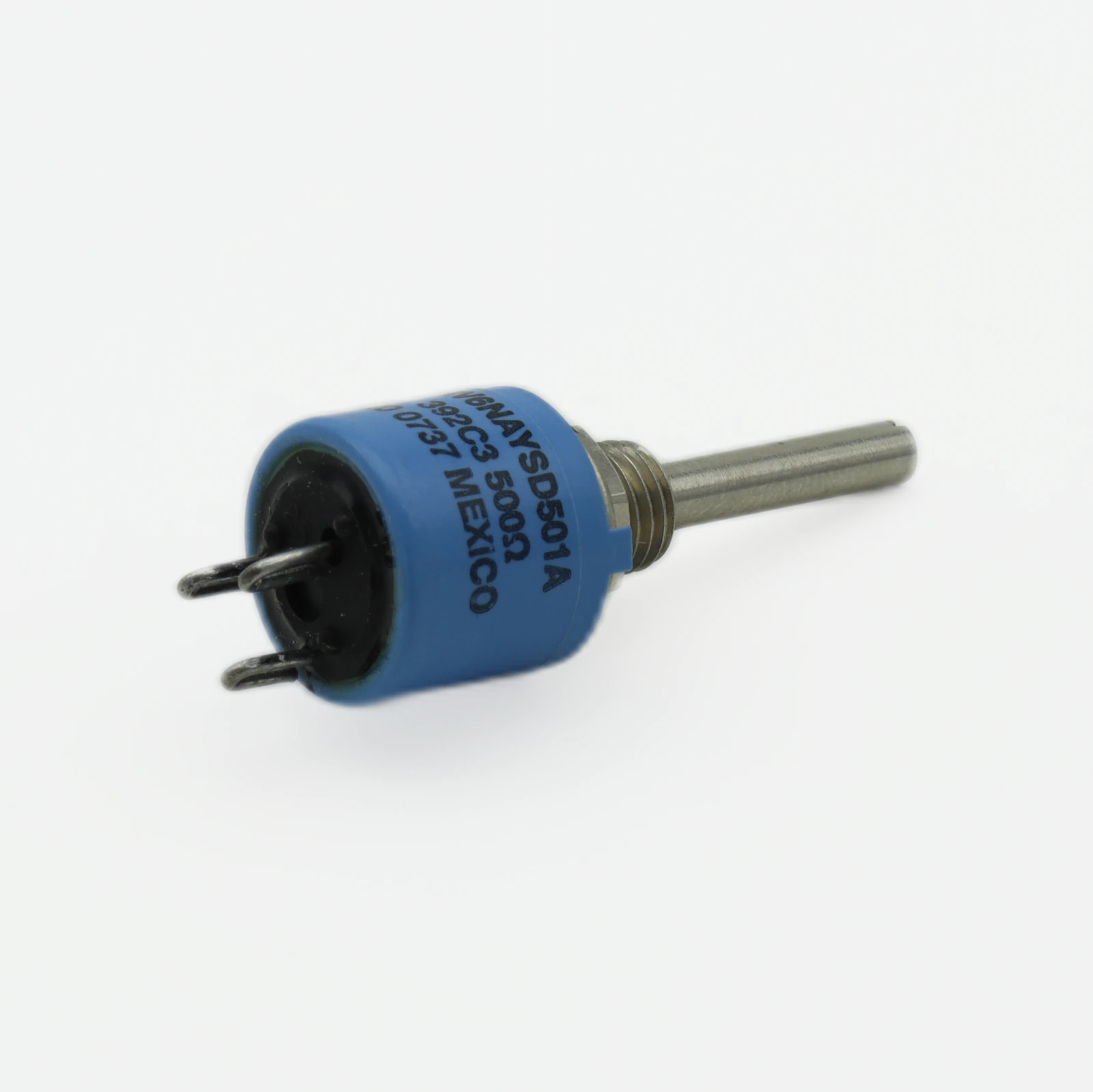

Проектирование предусилителя с ручкой громкости часто упирается в неприятную деталь: дешёвые переменные резисторы начинают хрипеть уже через пару месяцев, а регулировка получается дёрганой, с провалами в середине диапазона. RV6NAYSD501A от Precision Electronics Corporation — однооборотный потенциометр с линейной характеристикой, представленный в разделе Потенциометры поворотные, Реостаты, который избавляет от этой головной боли. Компонент рассчитан на 500 Ом и мощность рассеивания 0,5 Вт, что открывает ему дорогу не только в аудиотракты, но и в цепи управления двигателями или точную подстройку опорного напряжения. Как выжать из него максимум и не испортить пайку — разберём ниже.

Ключевые параметры

• Номинальное сопротивление: 500 Ом
• Мощность рассеивания: 0,5 Вт при 40 °C
• Допуск сопротивления: ±10 %
• Рабочее напряжение: до 200 В постоянного тока
• Диапазон рабочих температур: −10…+85 °C
• Механический ресурс: 15 000 циклов поворота
• Характеристика регулирования: линейная (тип B)

Конструкция и особенности сборки

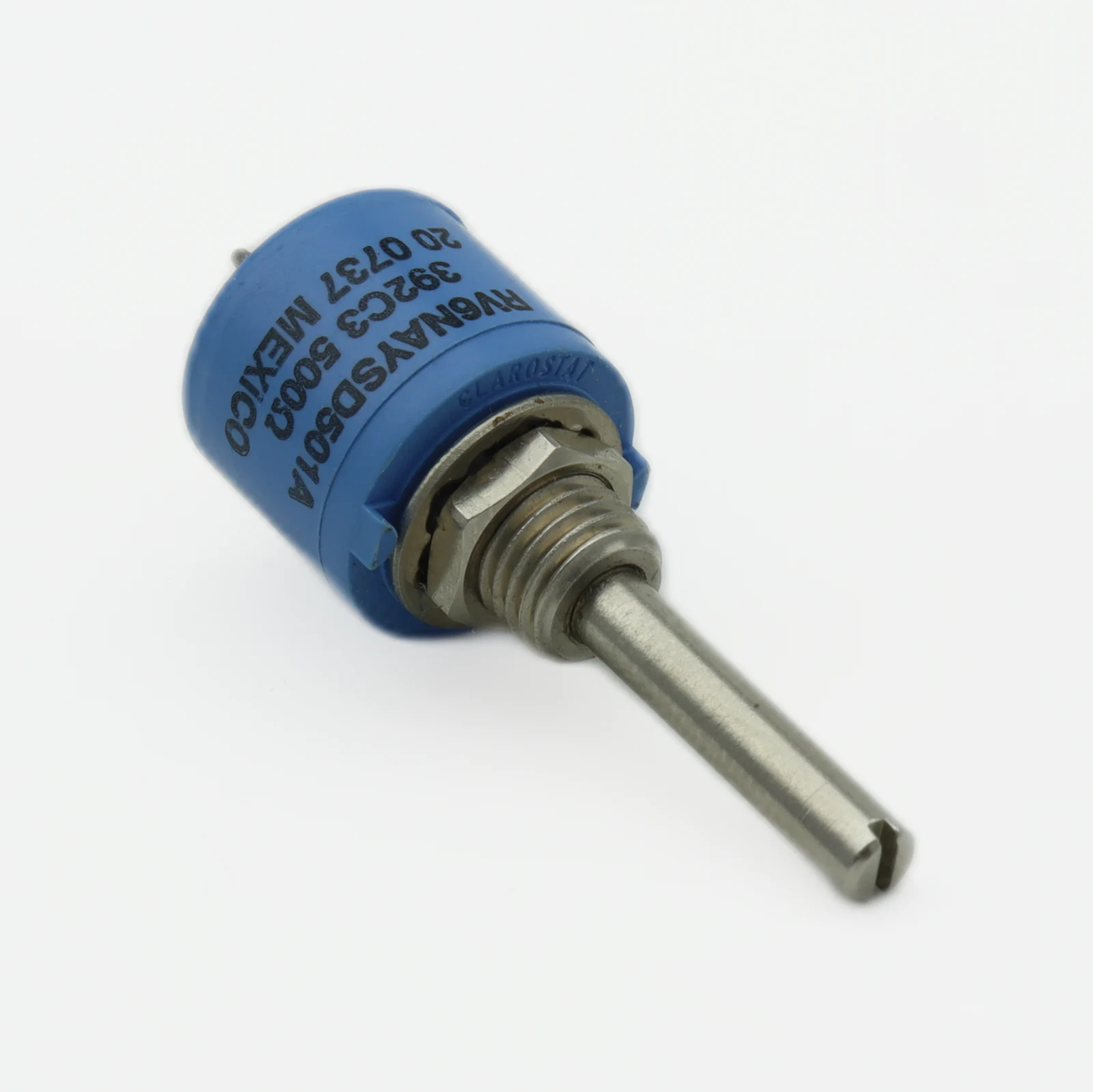

Корпус выполнен из термостойкого фенольного компаунда, что позволяет пережить кратковременный перегрев при пайке без деформации посадочного гнезда. Внутри — углеродистая резистивная дорожка, нанесённая на керамическую подложку. Диаметр вала — 6 мм, длина — 20 мм, шлицевая насечка под стандартную ручку. Люфта почти нет: подвижный контакт прижимается пружинной шайбой, а не просто лежит на дорожке, как у дешёвых аналогов. Это критично для аудиоприменений, где микродребезг превращается в треск.

Где применяется

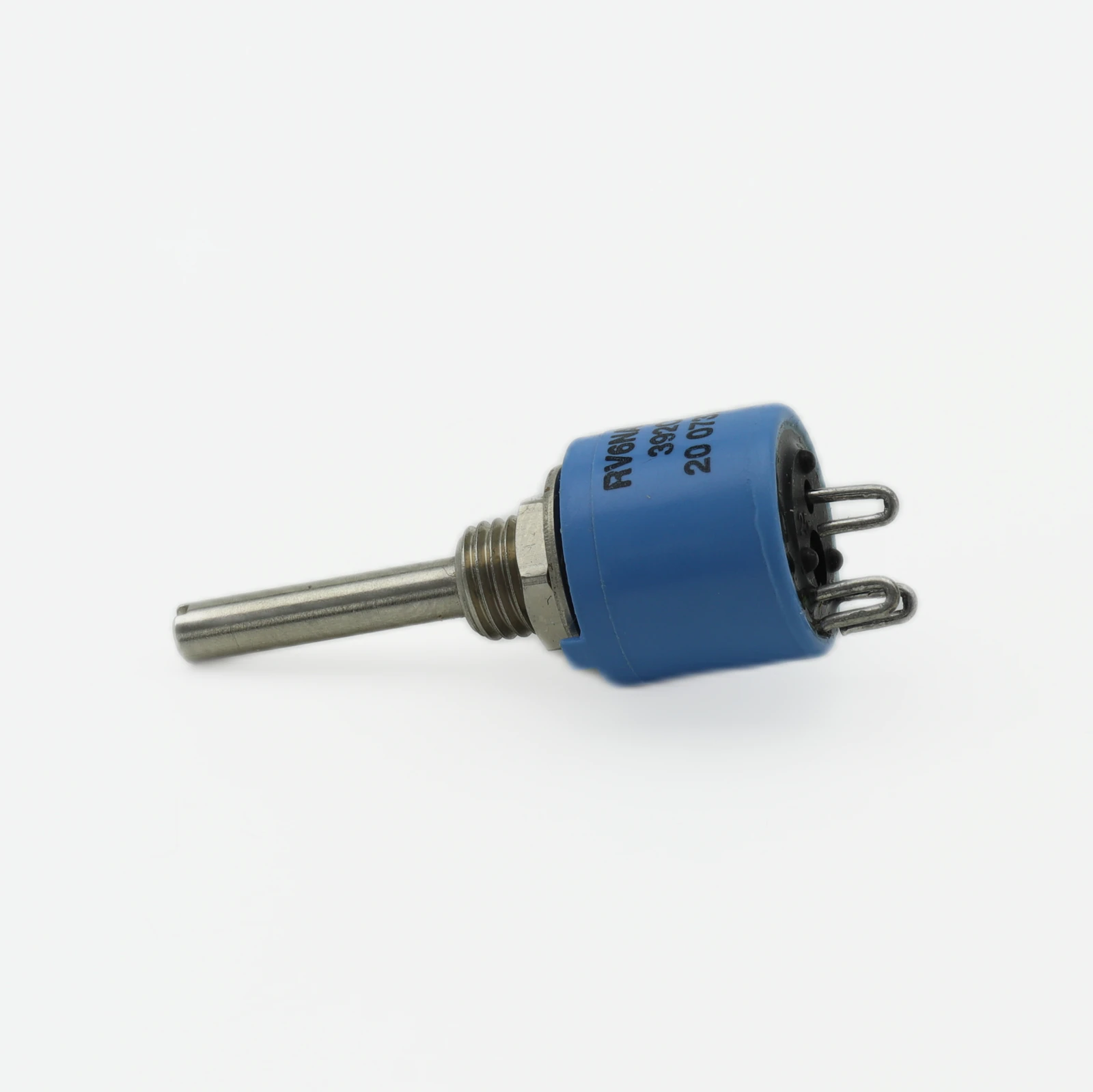

Типичный сценарий — входной каскад усилителя мощности, где потенциометр задаёт коэффициент усиления или регулирует уровень сигнала перед АЦП. Линейная характеристика обеспечивает равномерное изменение напряжения по углу поворота, что важно для калиброванных измерительных приборов. В импульсных источниках питания изделие часто ставят в цепь обратной связи для точной подстройки выходного напряжения: одним оборотом можно покрыть диапазон ±15 % от номинала. Робототехники используют его как датчик угла поворота сервопривода, снимая аналоговый сигнал с движка.

Практический совет, которого нет в даташите

RV6NAYSD501A имеет скрытую особенность: его корпус не покрыт изолирующим лаком, и металлическая втулка вала гальванически связана с резистивным элементом. Если панель прибора заземлена, а вы случайно коснётесь вала отвёрткой во время настройки, получите КЗ или выброс помехи на вход АЦП. Решение простое: надевайте на вал термоусадку диаметром 6,5 мм до монтажа ручки, оставляя открытым только шлицевой кончик. Это не мешает повороту, но исключает случайный контакт с землёй. Ещё один нюанс — при пайке ламелей держите паяльник не дольше трёх секунд на контакт. Перегрев вызывает локальное изменение толщины резистивного слоя в точке припоя, и в середине шкалы появляется «мёртвая зона» скачком сопротивления в 5–7 Ом. Лучше использовать низкотемпературный припой с флюсом-кислотой и отмывать его спиртом сразу после монтажа.

Сравнение с аналогами

На рынке хватает однооборотных потенциометров, но не все выдерживают конкуренцию по стабильности и ресурсу. Ниже сводная таблица близких по параметрам моделей:

Выбор зависит от задачи: если нужна плавная регулировка одним движением — берите однооборотный вариант, если важна микронная точность — присмотритесь к многооборотным моделям.

Монтаж и эксплуатация

Перед установкой убедитесь, что отверстие в панели имеет диаметр 7 мм — меньшее отверстие деформирует резьбу втулки, большее позволит потенциометру проворачиваться под нагрузкой. Гайку затягивайте с усилием 0,6 Н·м: чрезмерный момент сдавливает фенольный корпус и меняет геометрию посадки резистивного слоя. При подключении соблюдайте полярность: крайние выводы — это концы резистивной дорожки, центральный — движок. Если перепутаете местами движок и один из крайних выводов, регулировка станет инверсной, а при верхнем положении ручки получите КЗ на землю. Для снижения шумов рекомендуется подключать движок к высокоомному входу усилителя, а не нагружать его током более 1 мА.

Типичные ошибки при использовании

Первая ошибка — попытка использовать данный компонент в цепях переменного тока с амплитудой выше 200 В. Углеродистая дорожка не выдерживает ионизации, начинается деградация материала, и через месяц сопротивление уползает на 20 %. Вторая ошибка — игнорирование температурного коэффициента. При нагреве выше 60 °C сопротивление падает примерно на 0,3 %/°C, что для прецизионных схем критично. Третья — хранение в помещении с влажностью выше 70 %. Влага проникает в зазор между валом и корпусом, вызывая коррозию контактной пружины. Через полгода такой потенциометр начинает «шуршать» при повороте.

Заключение

RV6NAYSD501A — это рабочая лошадка для задач, где требуется надёжная и предсказуемая регулировка сопротивления. Линейная характеристика, достаточный запас по мощности и продуманная механика делают его универсальным решением для аудиотехники, измерительных приборов и систем управления. Если проект требует плавного изменения параметра без сюрпризов в виде дребезга или скачков — этот компонент заслуживает места на плате. Заказать RV6NAYSD501A можно в каталоге Эиком с бесплатной доставкой по России.
