Как избежать дребезга контактов в ПЛК — G2R-1A-DC24 электромагнитное реле

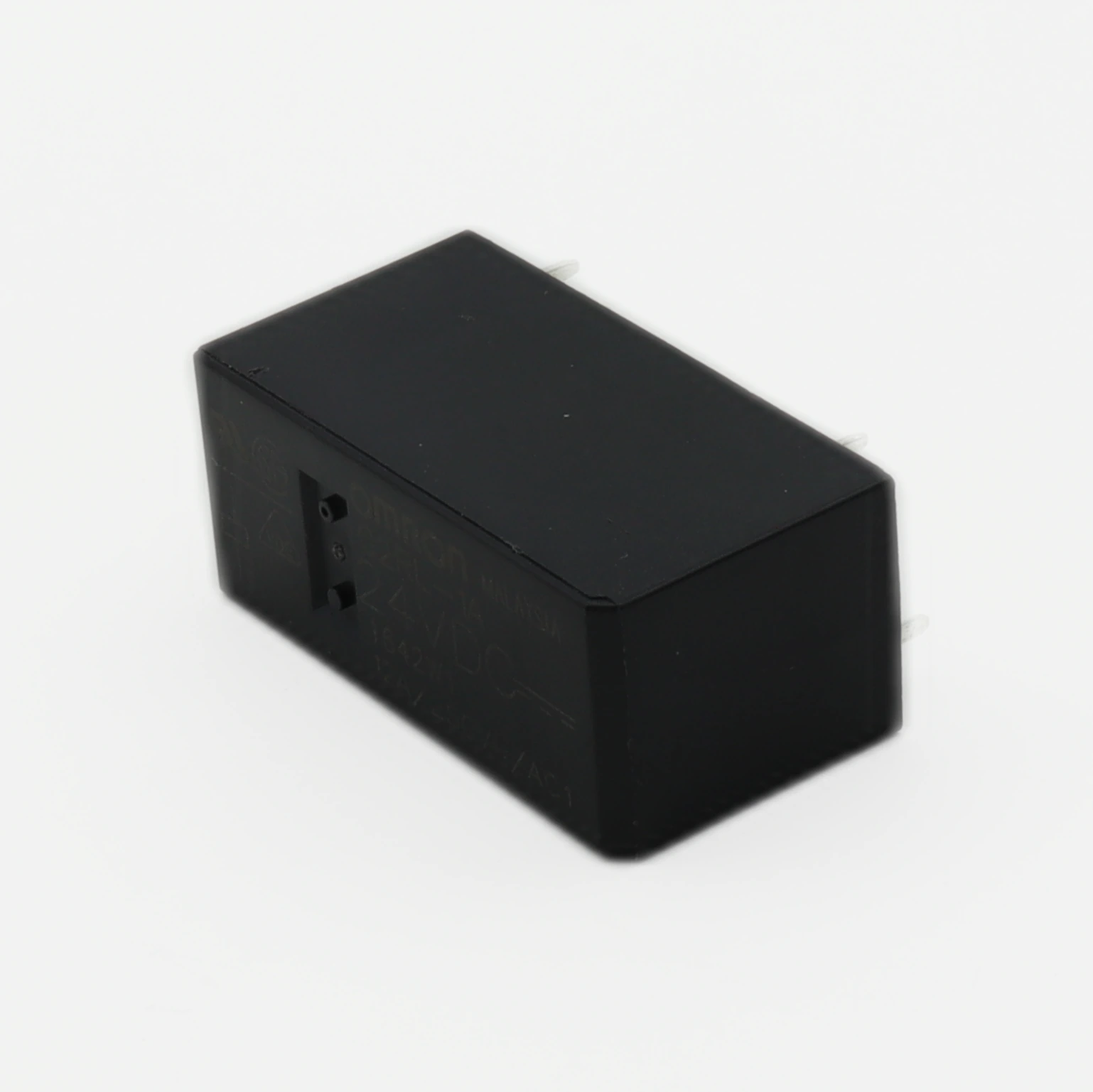

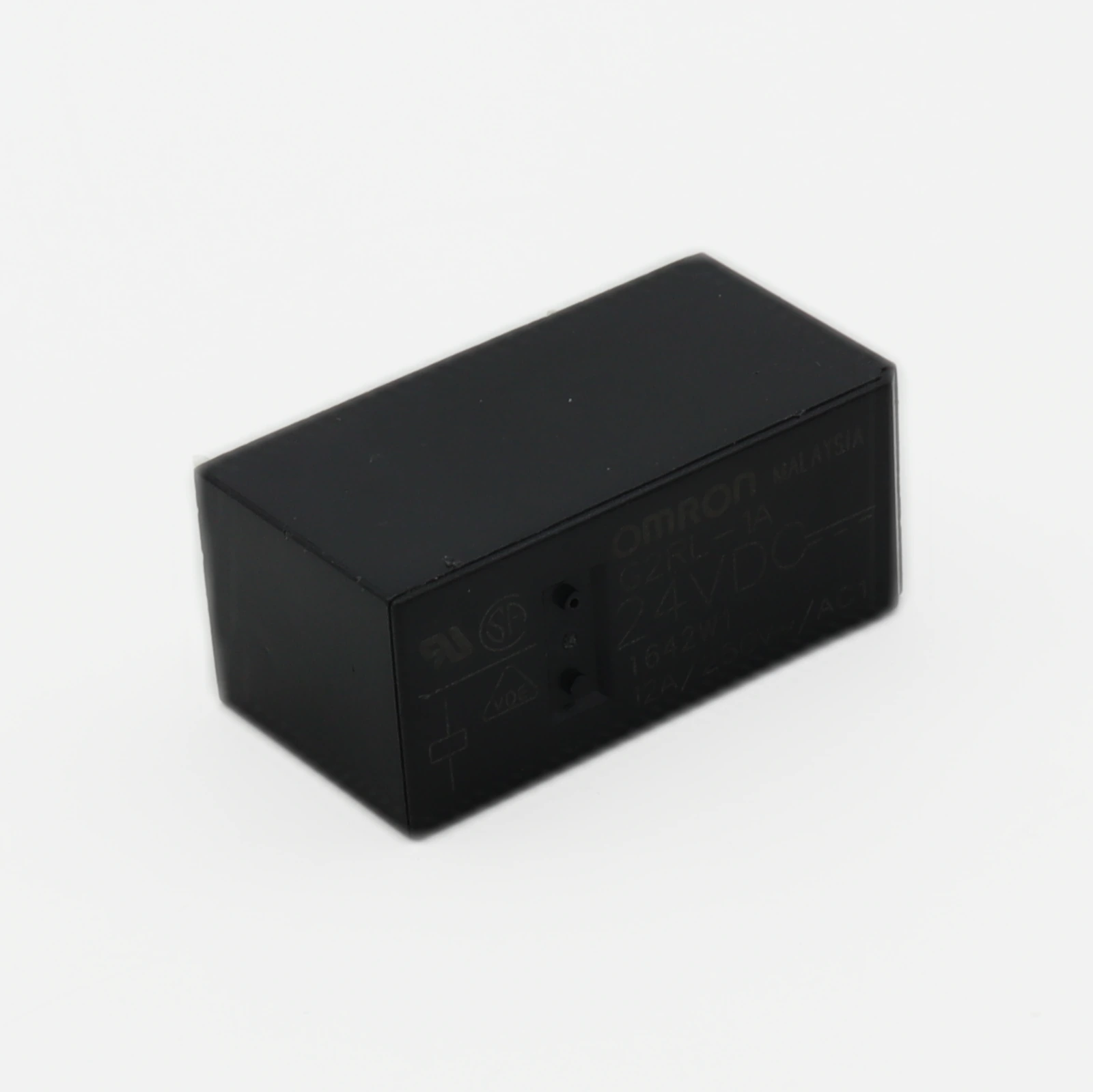

Коммутация силовых цепей в промышленных контроллерах часто упирается в проблему механического износа и дребезга контактов. Реле G2R-1A-DC24 от Omron Electronics, представленный в разделе Силовые реле, более 2 А, решает эту задачу за счёт усиленной конструкции якоря и оптимизированного магнитного потока. Это устройство типа RELAY GEN PURPOSE SPST 10A 24V предназначено для переключения нагрузок до 10 ампер при питании обмотки 24 В постоянного тока.

Почему именно этот компонент выбирают инженеры? Во-первых, он обеспечивает стабильную работу в широком диапазоне температур (-25...+70°C). Во-вторых, его конструкция позволяет монтировать как на печатную плату, так и на DIN-рейку через адаптеры. Но главное — это предсказуемое время срабатывания и минимальный износ контактов даже после сотен тысяч циклов.

Ключевые параметры

• Тип контакта: SPST (однополюсное однозамыкающее)
• Номинальный ток: 10 А
• Напряжение питания обмотки: 24 В DC
• Мощность обмотки: 0.96 Вт
• Срок службы: 100 000 механических / 10 000 электрических циклов

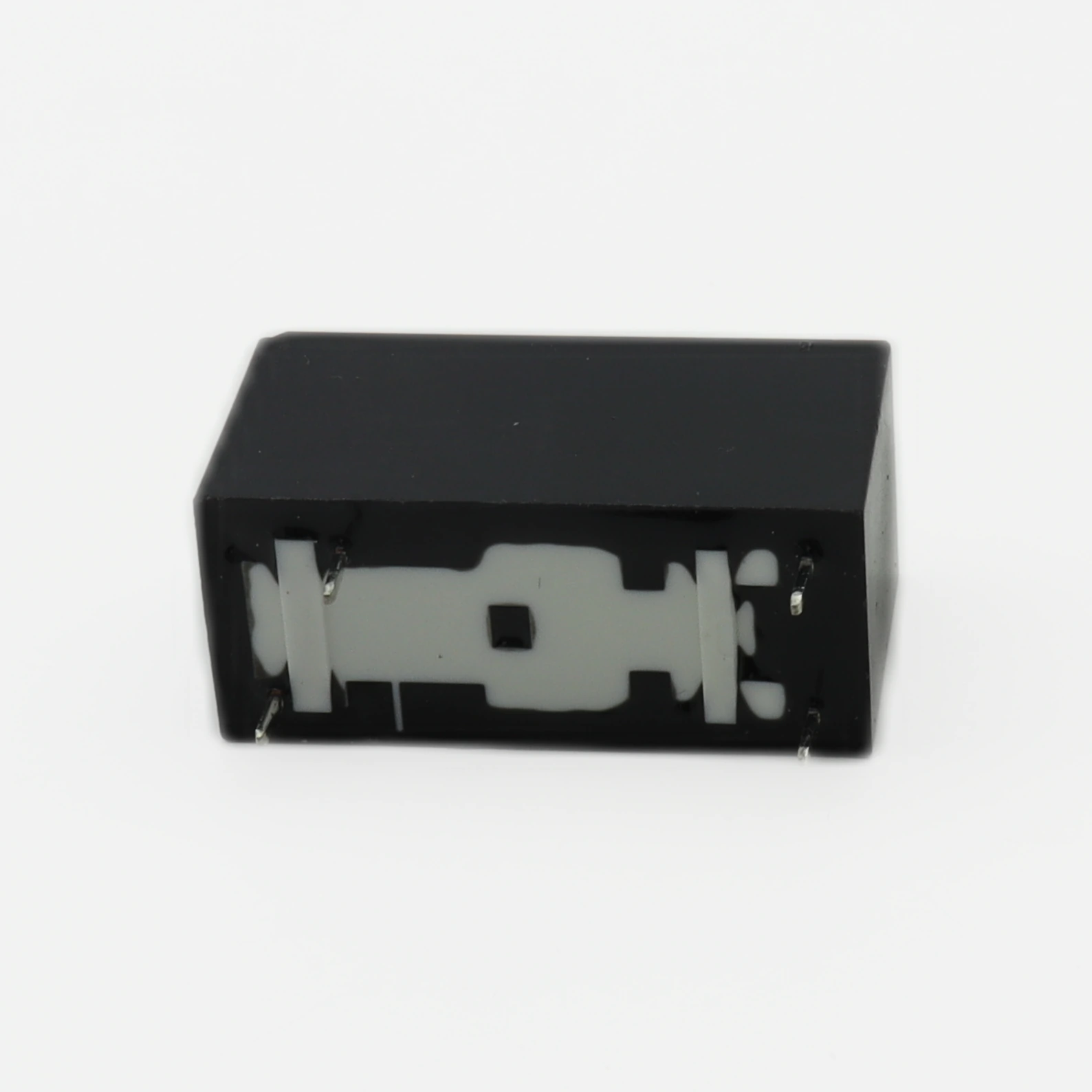

Где применяется

Данная модель идеально подходит для управления соленоидными клапанами, контакторами малой мощности и светодиодными индикаторами в щитах автоматики. Часто встречается в системах вентиляции, где нужно коммутировать питание вентиляторов или нагревателей. Также используется в DIY-проектах, где требуется изоляция логики микроконтроллера от силовой части схемы.

Практический совет: защита от обратных ЭДС

В даташите Omron обычно не акцентируют внимание на том, что при размыкании цепи обмотки возникает импульс обратной ЭДС, способный повредить драйвер реле (транзистор или микросхему). Для G2R-1A-DC24 обязательно используйте диод Шоттки (например, 1N5819) или варистор параллельно выводам обмотки. Без этого элемента ресурс вашего драйвера сократится в разы, а помехи могут вызвать ложные срабатывания соседних каналов.

Аналоги и замены

Заключение

Если вам нужна надёжная и проверенная временем коммутация на 24 В, G2R-1A-DC24 — оптимальный выбор по соотношению цены и качества. Не забудьте про защиту обмотки, и это реле прослужит вам долго. Заказывайте G2R-1A-DC24 прямо сейчас, чтобы не задерживать запуск проекта.
