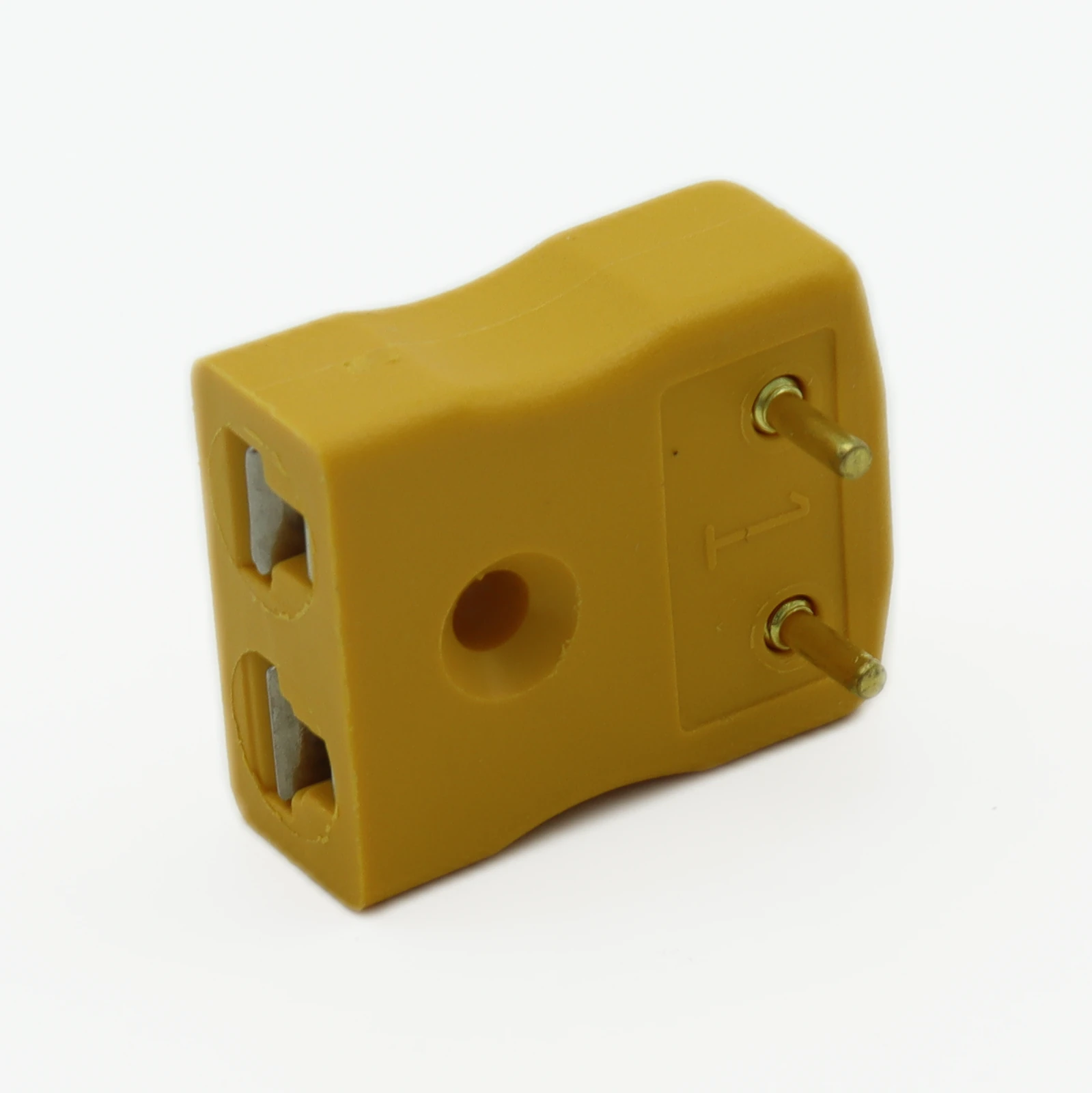

Как избежать ошибок при монтаже термопар: AM-K-PCB миниатюрный разъём в действии

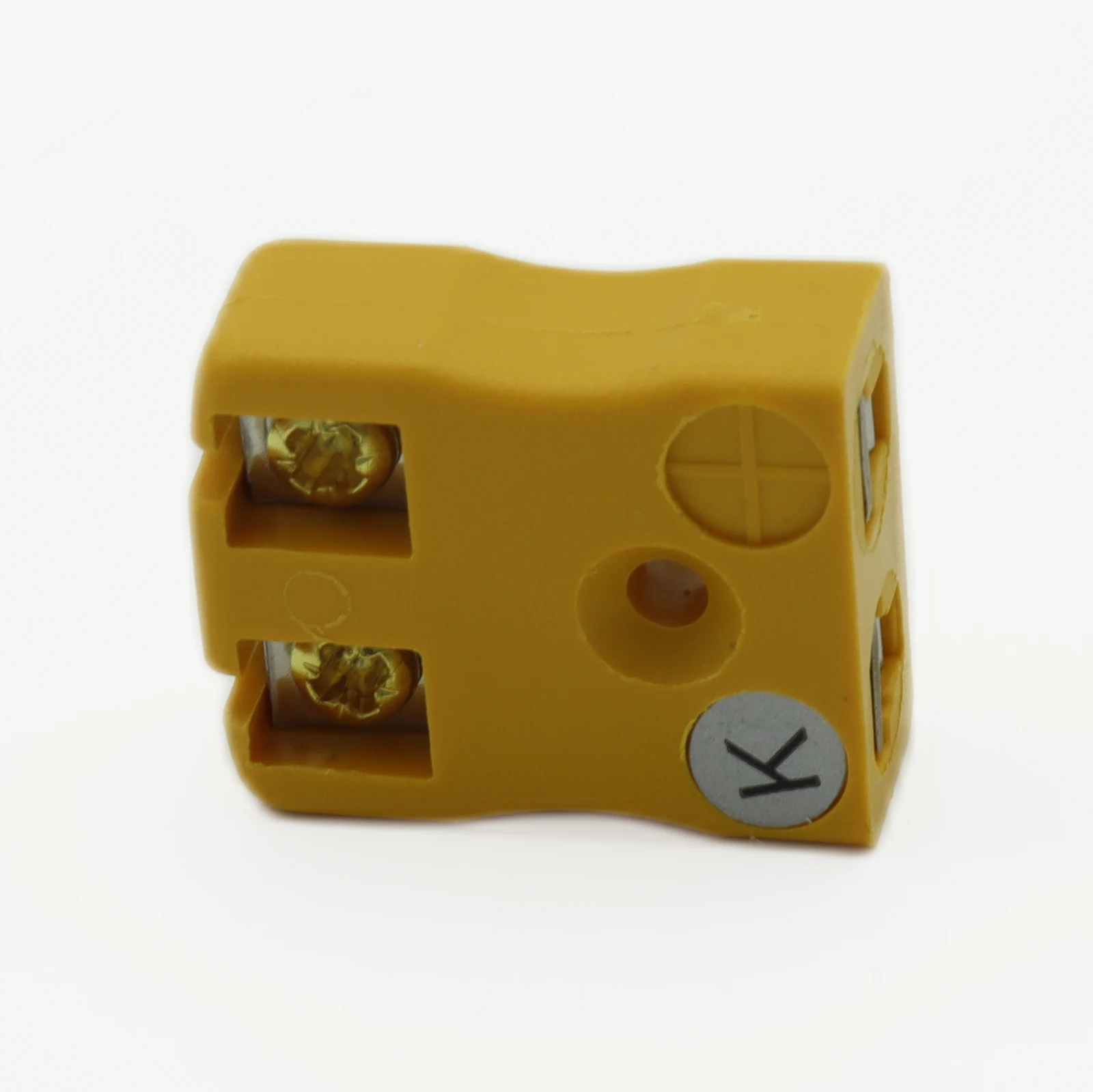

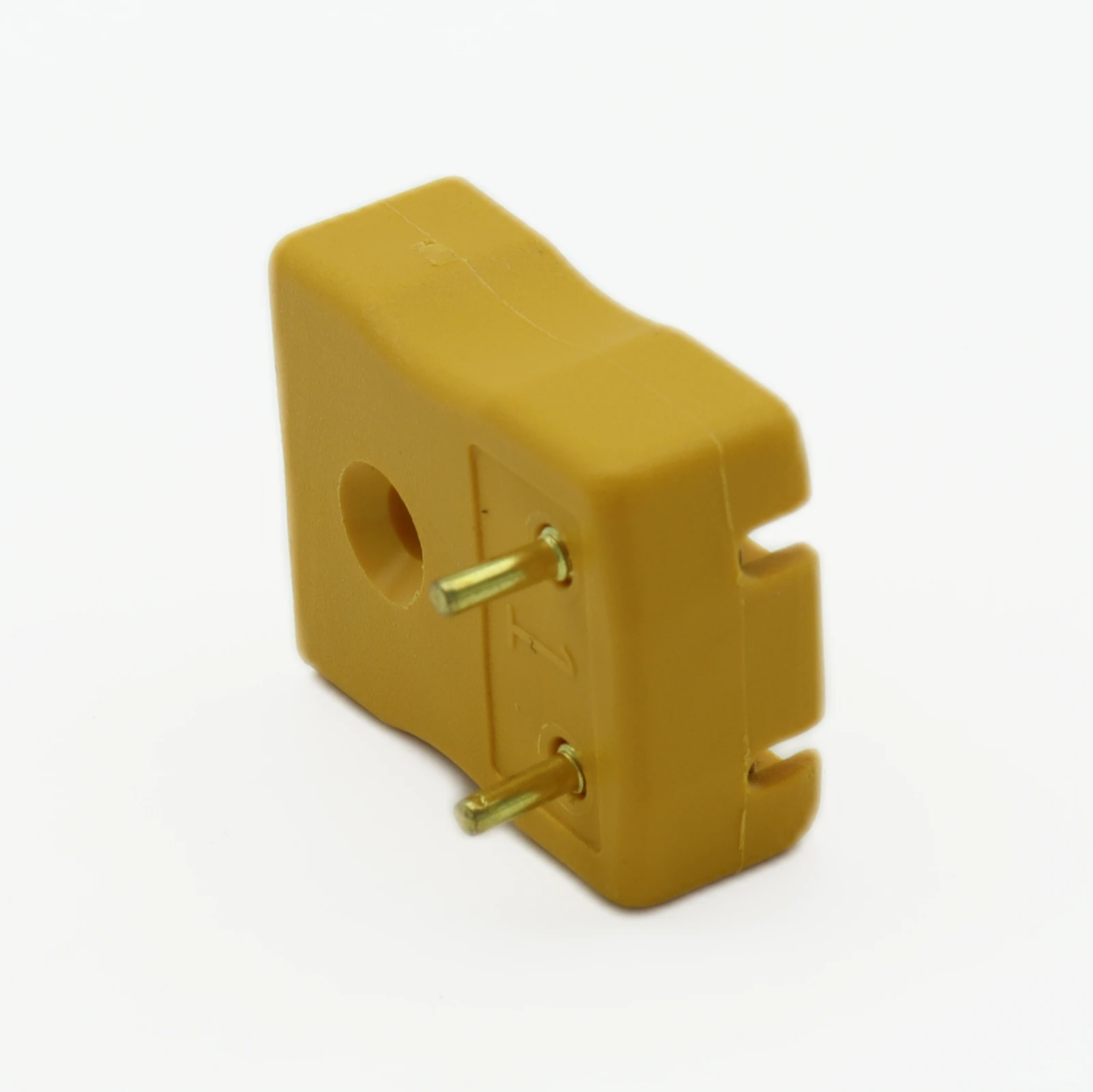

В промышленных системах контроля температуры, где миллиметры печатной платы решают всё, часто возникает дилемма: как подключить чувствительный сигнал термопары, не создав при этом «мост» или паразитную ёмкость? Миниатюрный разъем термопары, гнездо, типа K, ANSI, монтаж на печатную плату AM-K-PCB от Labfacility, представленный в разделе Электронные компоненты, создан именно для таких задач. Это не просто пассивный контакт, а критически важный узел преобразования аналогового сигнала в цифровую область.

Ключевые параметры

• Тип соединения: Винтовой (ANSI)
• Совместимость: Термопара типа K (хромель-алюмель)
• Габариты: Миниатюрный (SMD/THT гибрид)
• Монтаж: На печатную плату (through-hole)
• Производитель: Labfacility

Почему стандарт ANSI здесь важен

Стандарт ANSI определяет не только механические размеры резьбы, но и допустимый крутящий момент при затяжке провода. Для термопары типа K это критично: слишком слабая затяжка приводит к окислению контакта и дрейфу показаний на 1-2 градуса, а чрезмерная — к обрыву тонкой проволоки. Конструкция AM-K-PCB рассчитана на многократное подключение без деформации латунных контактов.

Практический нюанс монтажа

Датасheet редко упоминает, что перед первым подключением термопары рекомендуется сделать один цикл «затяжка-откручивание». Это позволяет сесть контактной поверхности в посадочное место, обеспечивая минимальное переходное сопротивление. Также избегайте использования флюса с кислотными остатками в зоне контакта — они ускоряют коррозию алюминия в паре хромель-алюмель.

Аналоги и совместимость

Где применяется

Этот компонент незаменим в компактных измерительных модулях, лабораторном оборудовании и DIY-проектах, где требуется точный контроль температуры в диапазоне -200...+1372°C. Благодаря миниатюрному формату, его легко интегрировать в платы с плотной разводкой.

Если вы проектируете систему, где точность первичного преобразования важнее всего, обратите внимание на AM-K-PCB. Это надёжное решение от проверенного производителя Labfacility, которое избавит вас от проблем с паразитными токами и окислением контактов.
