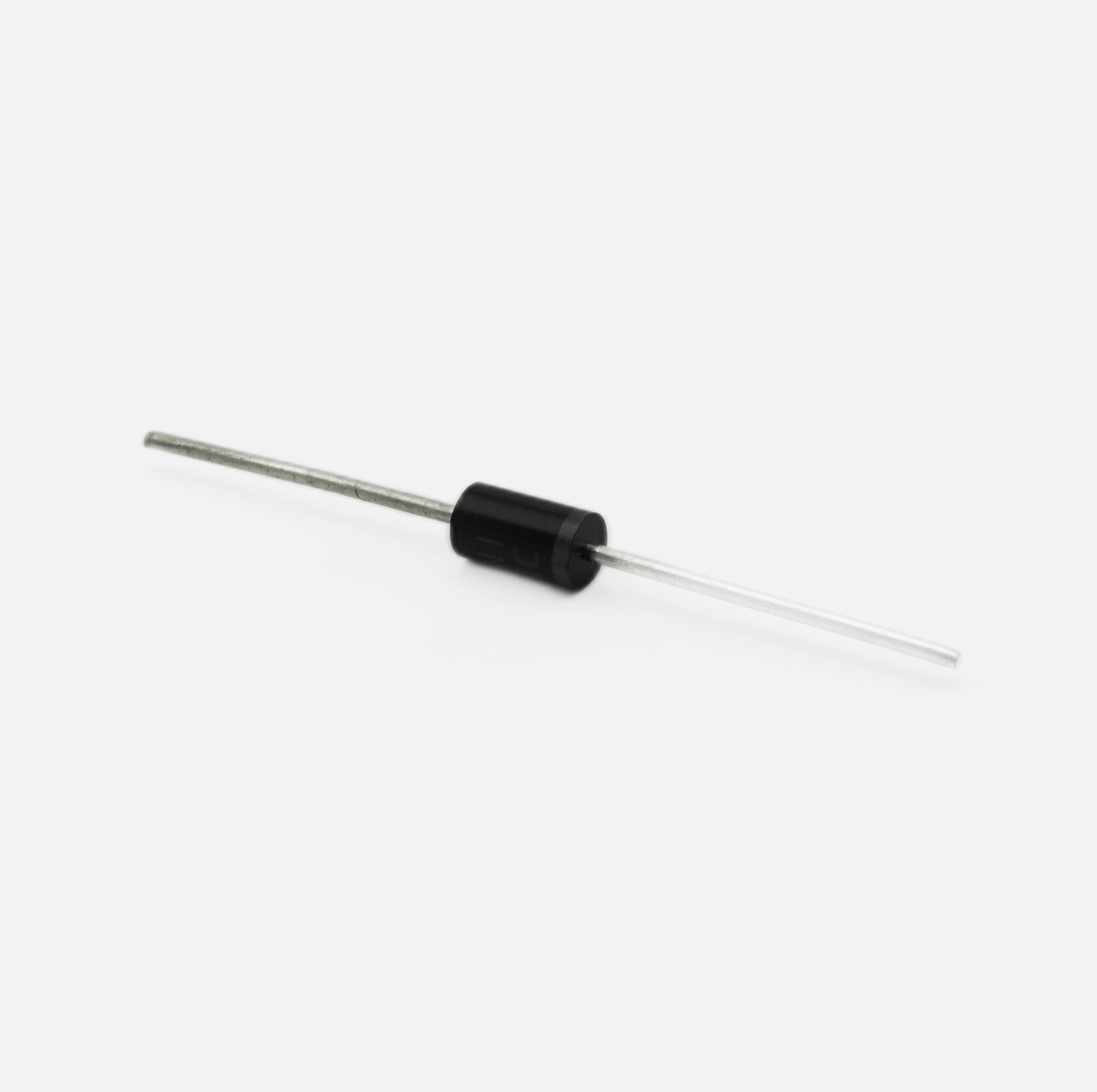

Как избежать перегрева диодов в блоке питания — 1N5407-T выпрямительный диод

Перегрев выпрямительных диодов — одна из самых частых причин отказа самодельных и промышленных блоков питания. Компонент работает на пределе, греется, а радиатора нет или он слишком мал. В таких условиях выручает выпрямительный диод 1N5407-T производства Diodes Incorporated, представленный в разделе Диоды выпрямительные - Одиночные. При обратном напряжении 1000 В и среднем токе 3 А он закрывает большинство задач вторичных выпрямителей: от зарядных устройств до драйверов реле и небольших инверторов. Разберём, чем эта модель отличается от ближайших аналогов, где её пределы и как не наступить на типовые грабли при монтаже.

Ключевые параметры

• Максимальное обратное напряжение: 1000 В
• Средний прямой ток: 3 А
• Импульсный прямой ток (8,3 мс): 200 А
• Прямое падение напряжения: до 1,1 В при 3 А

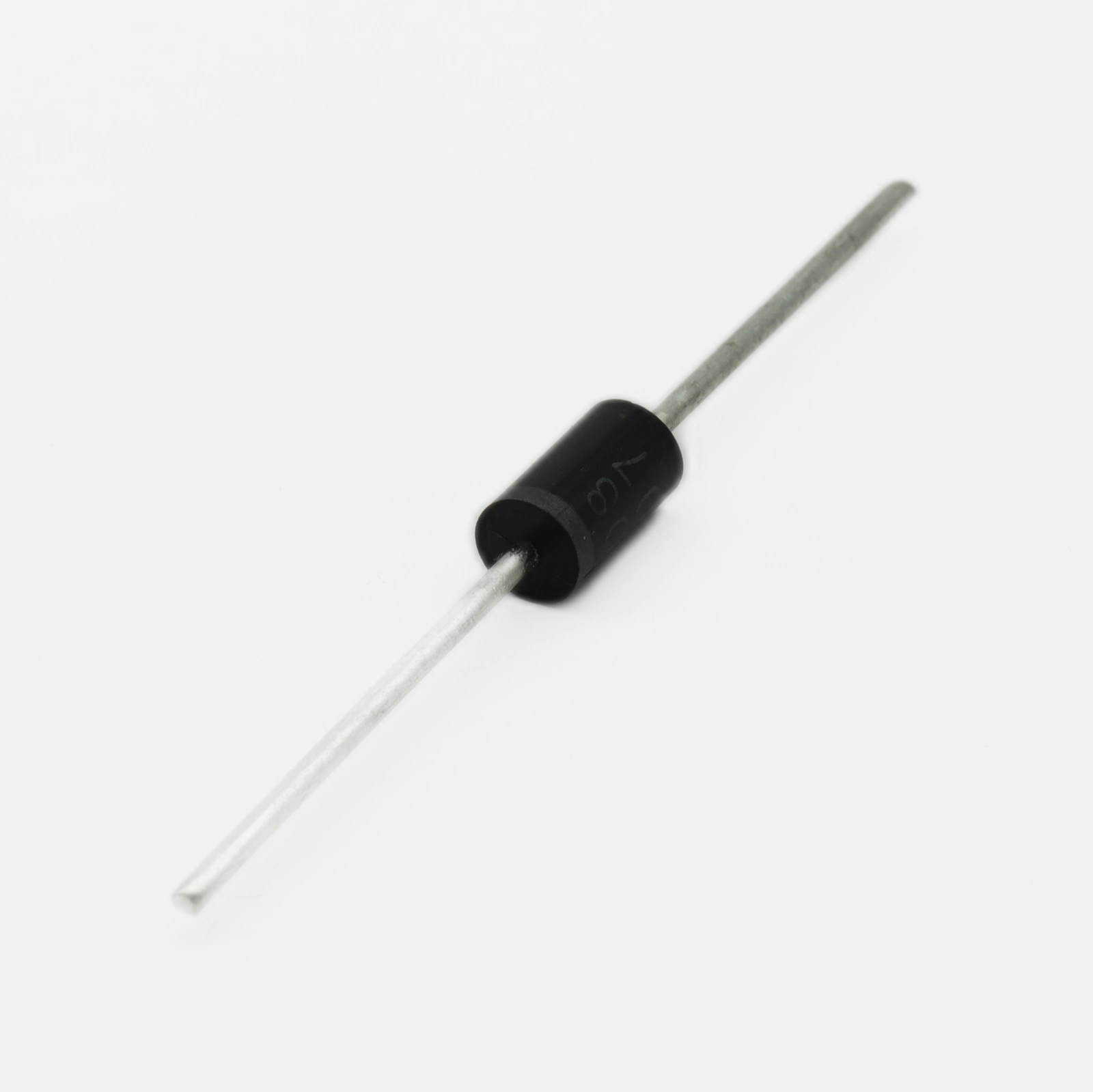

• Корпус: DO-201AD, осевые выводы

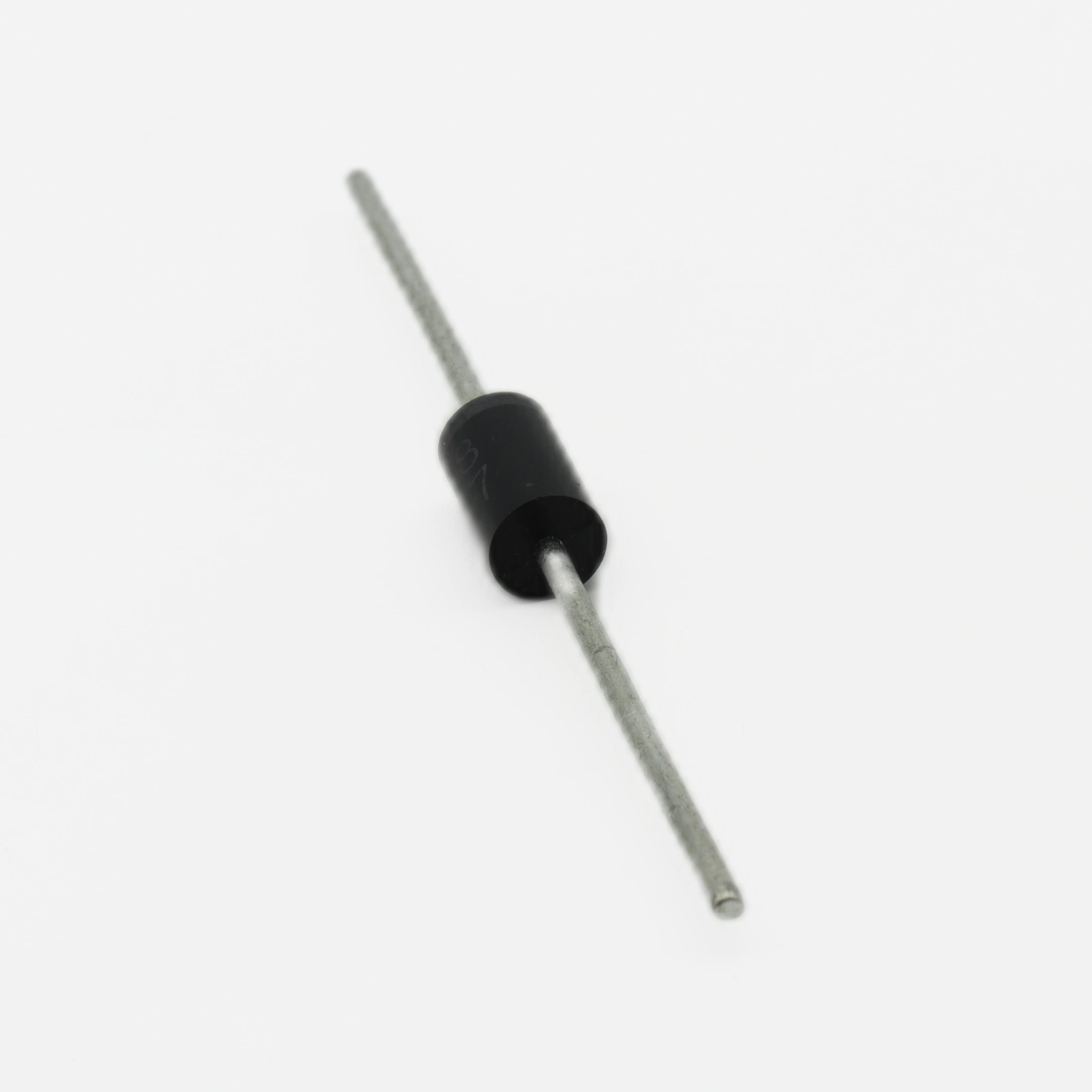

Где применяется

Запас по обратному напряжению делает эту модель универсальной для сетевых схем. В двухполупериодном выпрямителе после трансформатора 220/12 В обратное напряжение на плече достигает амплитуды вторичной обмотки, и даже 24-вольтовый трансформатор оставляет огромный запас относительно 1000 В. Поэтому изделие часто ставят в зарядные устройства, блоки питания усилителей, цепи питания реле и соленоидов, а также в демпферные цепи индуктивных нагрузок.

Импульсный ток 200 А при длительности 8,3 мс — это защита от броска при включении, когда разряженные электролиты ведут себя почти как короткое замыкание. Для мостового выпрямителя на 2–3 А такой запас означает, что диоды переживут сотни циклов включения без деградации кристалла. В низковольтных DC-цепях, где обратное напряжение не превышает 50–100 В, модель тоже уместна, если важнее надёжность и доступность, чем каждая десятая доля вольта потерь.

Что внутри и как читать характеристики

Сердце устройства — кремниевый p-n-переход планарной конструкции, рассчитанный на лавинный режим без разрушения. В даташите средний ток 3 А указан при определённой температуре выводов, и это ключевой момент. В реальности на печатной плате без принудительного охлаждения корпус отдаёт в воздух лишь часть тепла, и допустимый ток приходится снижать. Практическая граница для пассивного охлаждения — около 1,5–2 А, дальше нужен либо радиатор на выводы, либо переход на корпус TO-220.

Прямое падение напряжения 1,1 В при полном токе означает рассеиваемую мощность порядка 3,3 Вт на одном плече моста. В двухполупериодной схеме одновременно работают два плеча, итого свыше 6 Вт тепла. Именно поэтому в компактных адаптерах диоды часто выходят из строя не от пробоя, а от перегрева. Если схема работает в закрытом корпусе без обдува, закладывайте двукратный запас по току или используйте диоды Шоттки для низковольтных цепей.

Практический совет из мастерской

В даташите не пишут о главной ошибке при монтаже осевых диодов: изгиб вывода вплотную к корпусу. Уплотнение перехода находится прямо под герметиком, и рычаг в 5 мм при пайке создаёт трещину, которая проявляется через месяцы работы термоциклов. Гните выводы на расстоянии не менее 5 мм от корпуса, удерживая их пинцетом или плоскогубцами. Второй нюанс: при пайке держите вывод теплоотводом — массивный проводник уносит тепло от перехода, и 3–4 секунды паяльником на 60 Вт безопасны, а вот без теплоотвода перегрев кристалла гарантирован. И третье: в мостовых схемах разводите дорожки так, чтобы выводы диодов не оказались в термоточке между двумя горячими электролитами — это частая причина ранней деградации.

Аналоги и совместимость

Если схема работает на частоте выше 1 кГц — импульсные блоки питания, ШИМ-регуляторы, инверторы — стандартный медленный диод не подойдёт из-за большого времени обратного восстановления. В таких цепях ставьте UF5408 или FR307. Для сетевого выпрямителя на 50 Гц разница несущественна, и переплачивать за скорость нет смысла.

Типовые ошибки при проектировании

Первая и самая распространённая — выбор «с запасом только по напряжению». Запас по обратному напряжению не компенсирует тепловой режим. Диод на 1000 В сгорит так же быстро, если через него идёт 3 А без охлаждения. Второй промах — установка вблизи греющихся элементов: резисторов, трансформаторов, радиаторов ключевых транзисторов. Третья ошибка — отсутствие демпфера в цепях с индуктивной нагрузкой. Выброс ЭДС самоиндукции при размыкании реле или мотора может превысить 1000 В, и даже самый надёжный компонент не выдержит. Параллельно обмотке ставьте снаббер из последовательных RC или встречный диод.

Итог

Для сетевого выпрямителя, зарядного устройства или питания реле выпрямительный диод 1N5407-T — рабочая лошадка с огромным запасом по напряжению и честными тремя амперами при нормальном охлаждении. Соблюдайте правила монтажа, не гните выводы у корпуса и следите за температурой — и компонент отработает годы без нареканий. Если нужен быстрый аналог для ШИМ-цепей, смотрите в сторону UF5408.
