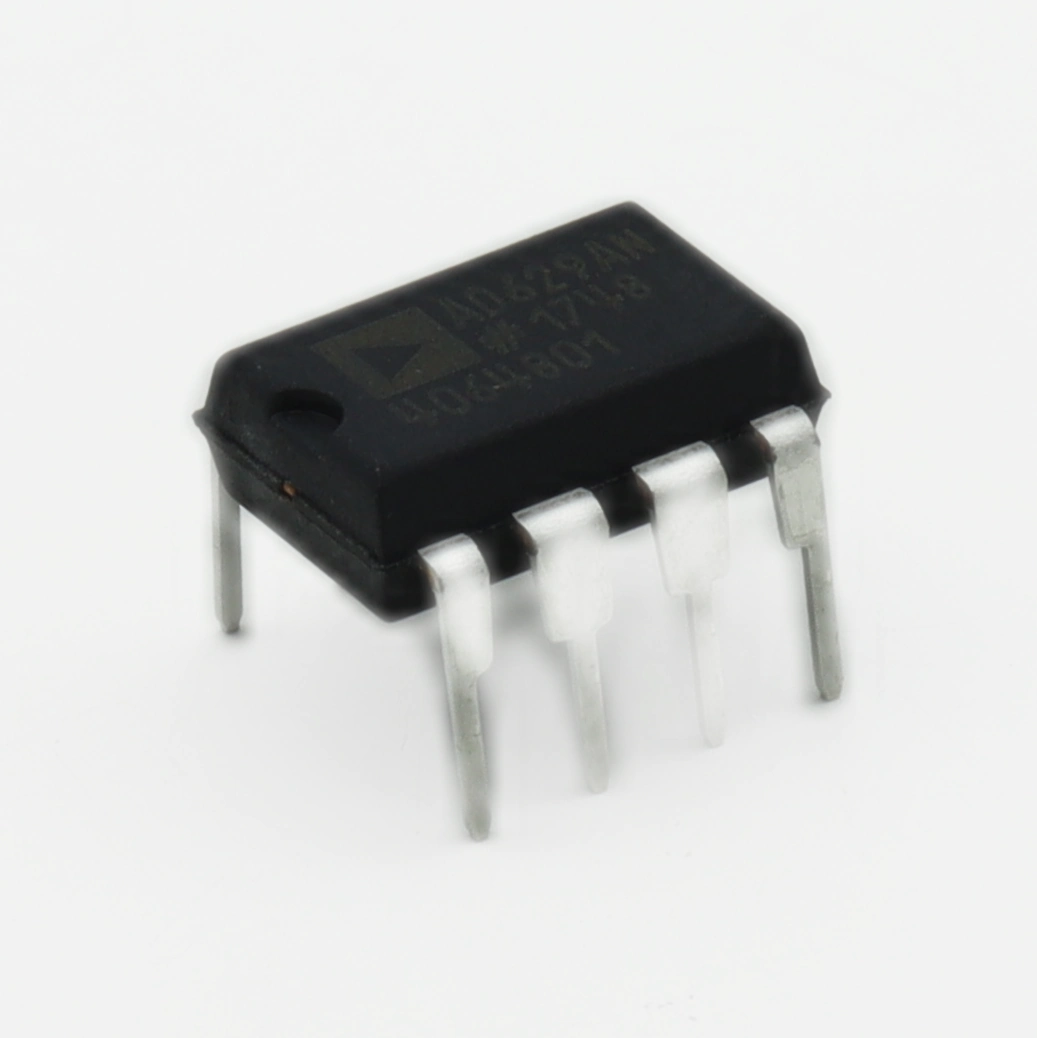

Как измерить ток шунта под высоким напряжением с помощью AD629ANZ дифференциального усилителя

Измерение тока через шунт, «висящий» на потенциале сотен вольт относительно земли, — задача, где обычный операционный усилитель сдаётся почти сразу. Дифференциальный усилитель AD629ANZ от ANALOG DEVICES, представленный в разделе Линейные микросхемы — Усилители (инструментальные, буферные, операционные), создан именно для таких случаев: он сохраняет точность при синфазном напряжении до ±270 В и не требует внешних резисторов для задания коэффициента передачи. Внутри — прецизионная структура с лазерной подгонкой, снаружи — стандартный корпус DIP-8, удобный для макетирования и мелкосерийного монтажа. В обзоре разберём реальные рабочие пределы, особенности разводки земли и практические приёмы, которые не найти в даташите.

Ключевые параметры

• Диапазон синфазного напряжения: ±270 В
• Коэффициент усиления: 1 (фиксированный, лазерная подгонка)
• Напряжение смещения: не более 1 мВ
• CMRR: 86 дБ (минимум)
• Полоса пропускания: 500 кГц
• Напряжение питания: ±2,5…±18 В либо однополярное 5…36 В

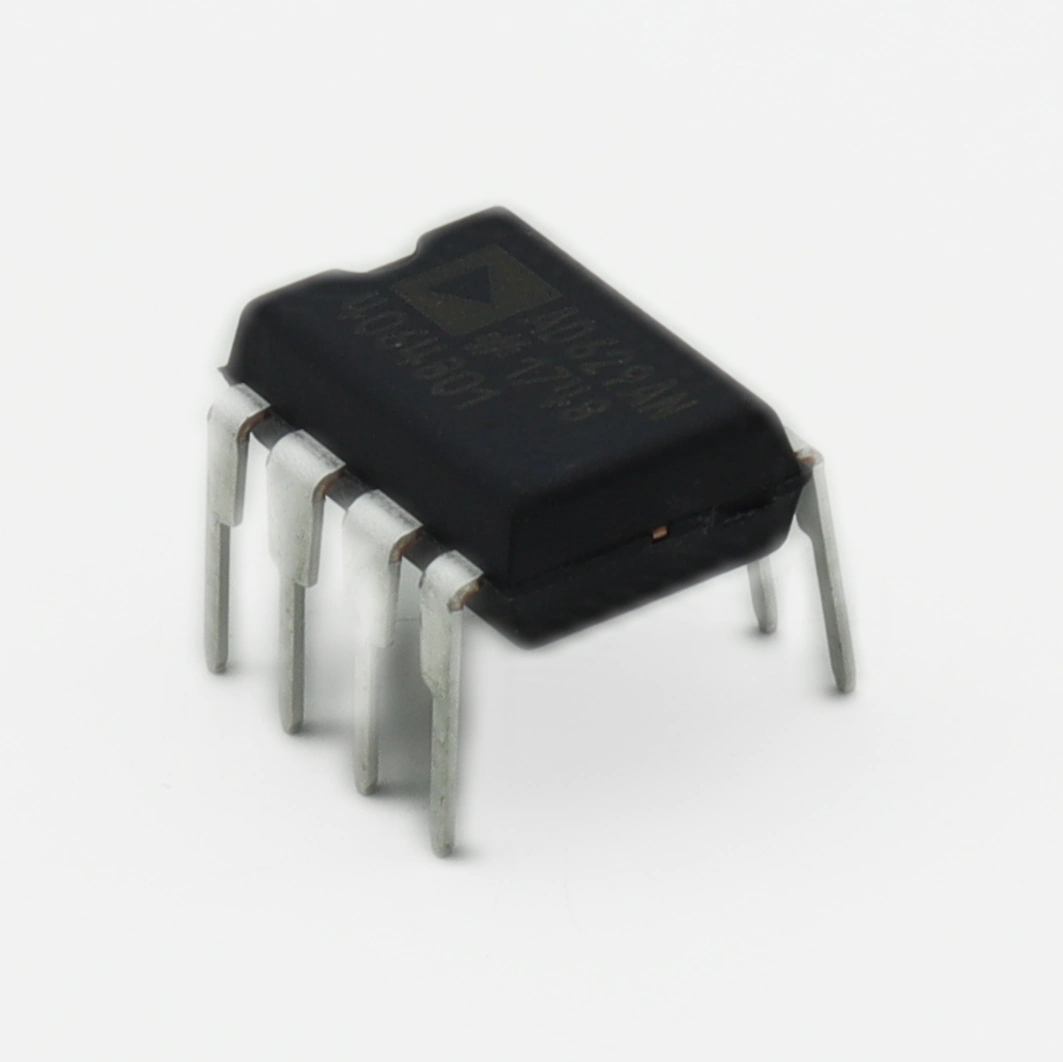

• Корпус: DIP-8, выводной монтаж

Что внутри и чем эта версия отличается

Структурно устройство представляет собой монолитный дифференциальный приёмник с фиксированным усилением 1. Выход равен разности входных потенциалов, поэтому шунт можно ставить в верхнее плечо нагрузки, не опасаясь «задрать» входы до шины питания. Ключевое отличие суффикса: исполнение в пластиковом DIP-8 рассчитано на коммерческий температурный диапазон, тогда как керамические версии той же серии работают в расширенном интервале. Для лабораторных стендов, приводов и источников питания это несущественно, но при проектировании уличной или бортовой электроники стоит заложить запас по температуре.

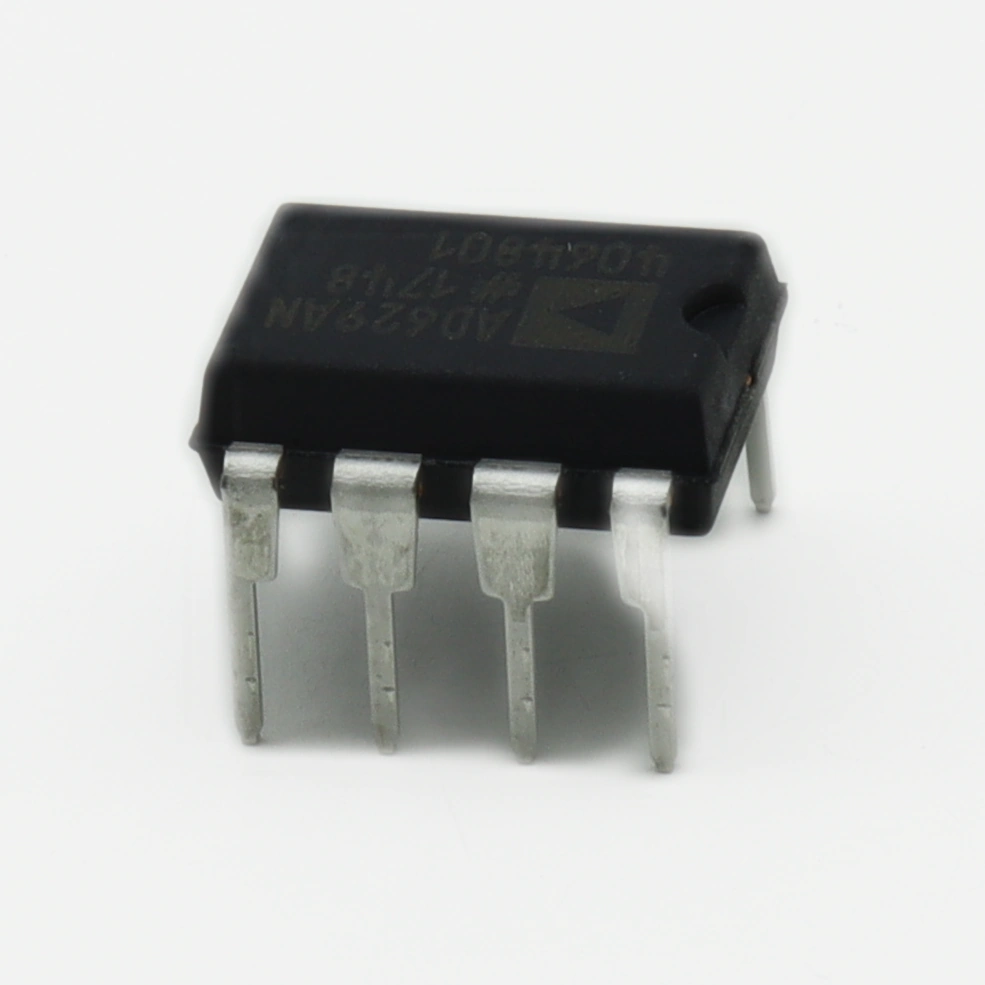

Где применяется

• Мониторинг тока двигателя в высоковольтных приводах
• Измерение выходного тока лабораторных и промышленных блоков питания
• Датчики тока в системах заряда аккумуляторных батарей
• Токовая защита силовых каскадов с ШИМ-управлением
• Входные цепи контрольно-измерительных приборов с гальванически «горячей» стороной

Практические нюансы, которых нет в даташите

Главная ошибка при работе с этой микросхемой — экономия на керамике по питанию. Без конденсатора 100 нФ, припаянного непосредственно между выводами питания и земли, на выход проникают выбросы от соседних ШИМ-цепей, и реальное подавление синфазной помехи оказывается заметно хуже паспортного. Второй момент: опорный вывод задаёт уровень выходного сигнала, и его нельзя просто «бросить» на землю, если дальше стоит однополярный АЦП. Смещение 1,5–2,5 В через низкоомный делитель позволяет измерять ток в обе стороны без потери диапазона. И наконец, длинные провода от шунта к входам превращаются в антенну; скрутка и размещение резисторов ближе к корпусу решают проблему без экранов.

Аналоги и совместимые решения

Итог

Данная модель — не универсальный усилитель «на все случаи», а узкоспециализированный инструмент для измерения малых разностных сигналов на фоне высокого синфазного напряжения. Там, где изолирующие усилители избыточны по цене и сложности, этот компонент даёт простое и предсказуемое решение.

Нужен надёжный дифференциальный приёмник для токового шунта или датчика высокого напряжения? Закажите AD629ANZ в Эиком — бесплатная доставка по всей России.
