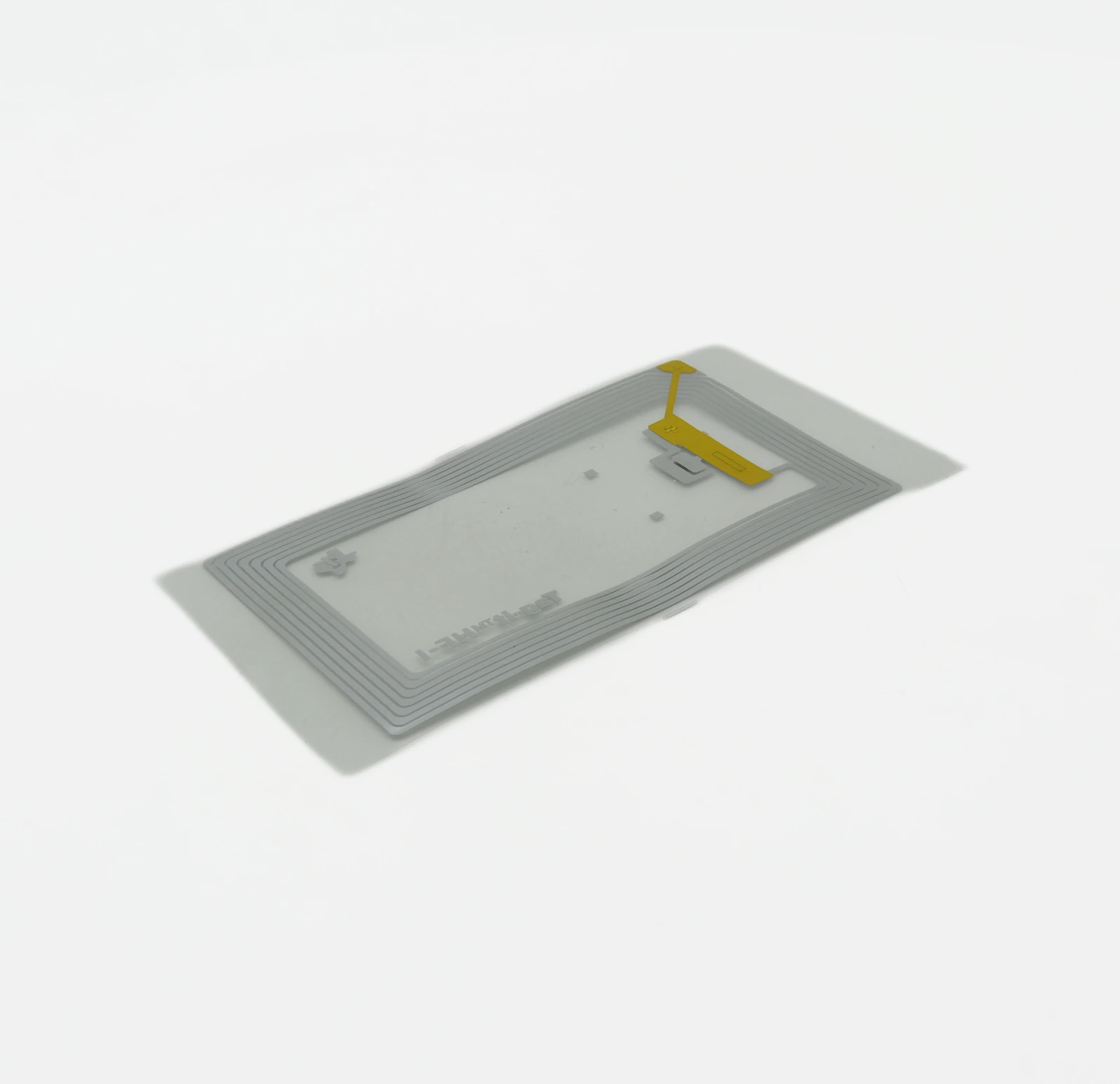

Как обеспечить бесконтактную идентификацию на расстоянии — RI-I02-112B-03 RFID TAG R/W 13.56MHZ INLAY

Проектирование систем автоматизированного складского учета или контроля доступа часто упирается в ограничения по габаритам и энергопотреблению датчиков. В таких случаях на первый план выходят пассивные радиочастотные метки. Компонент RI-I02-112B-03 от Texas Instruments, классифицируемый как RFID TAG R/W 13.56MHZ INLAY, представляет собой готовое решение для высокочастотной техники и средств высокочастотной идентификации. Это не просто чип, а полноценная антенна, интегрированная в гибкую подложку, что позволяет встраивать ее практически в любой объект: от пластиковых карточек до промышленных бирок.

Ключевые параметры

• Частота: 13,56 МГц (HF)
• Тип модуляции: ASK/PSK (совместимо со стандартами ISO 14443 A/B)
• Форм-фактор: Inlay (гибкая пленка с интегрированной спиральной антенной)
• Рабочая температура: -25°C ... +85°C

Данный компонент работает в диапазоне высоких частот, что обеспечивает стабильную связь даже при наличии металлических помех поблизости, если соблюдены правила размещения. Антенна спроектирована таким образом, чтобы максимизировать коэффициент полезного действия сбора энергии из поля считывателя. Для инженера важно понимать, что «Inlay» означает отсутствие жесткого корпуса — это плоская структура, которая может быть залита эпоксидной смолой или помещена внутрь прозрачного пластика толщиной до 2-3 мм без существенной потери дальности чтения.

Нюансы монтажа и типичные ошибки

Самая распространенная ошибка при работе с этой моделью — близкое расположение к металлическим поверхностям. Если вы планируете крепить метку на стальной корпус оборудования, обязательно используйте разделительный слой из немагнитного материала (например, пенополистирола или специальной антиферритовой ленты) толщиной не менее 1-2 мм. Без этого резонансная частота антенны сместится, и считыватель просто перестанет видеть тег. Также обратите внимание на ориентацию: хотя круговая поляризация делает метку менее чувствительной к углу, максимальная эффективность достигается, когда плоскость метки параллельна плоскости антенны считывателя.

Где применяется

Основные сферы использования включают логистику, производство и ритейл. Типичные примеры: маркировка деталей на конвейере для отслеживания этапов сборки, создание электронных бейджей для сотрудников с функцией оплаты, а также умные пакеты для доставки, где метка служит уникальным идентификатором заказа. Благодаря компактности, этот элемент легко вшивается в текстиль или вклеивается в этикетки, не нарушая эстетику продукта.

Аналоги и альтернативы

При выборе аналога всегда сверяйте размеры антенны и требования к минимальному уровню сигнала (RSSI), так как они могут отличаться даже при одинаковой частоте.

Если вам требуется надежная реализация системы идентификации на частоте 13,56 МГц, RI-I02-112B-03 станет отличным выбором благодаря проверенному качеству производства Texas Instruments. Заказывайте данный компонент прямо сейчас, чтобы получить его с быстрой доставкой и гарантией соответствия спецификациям.
