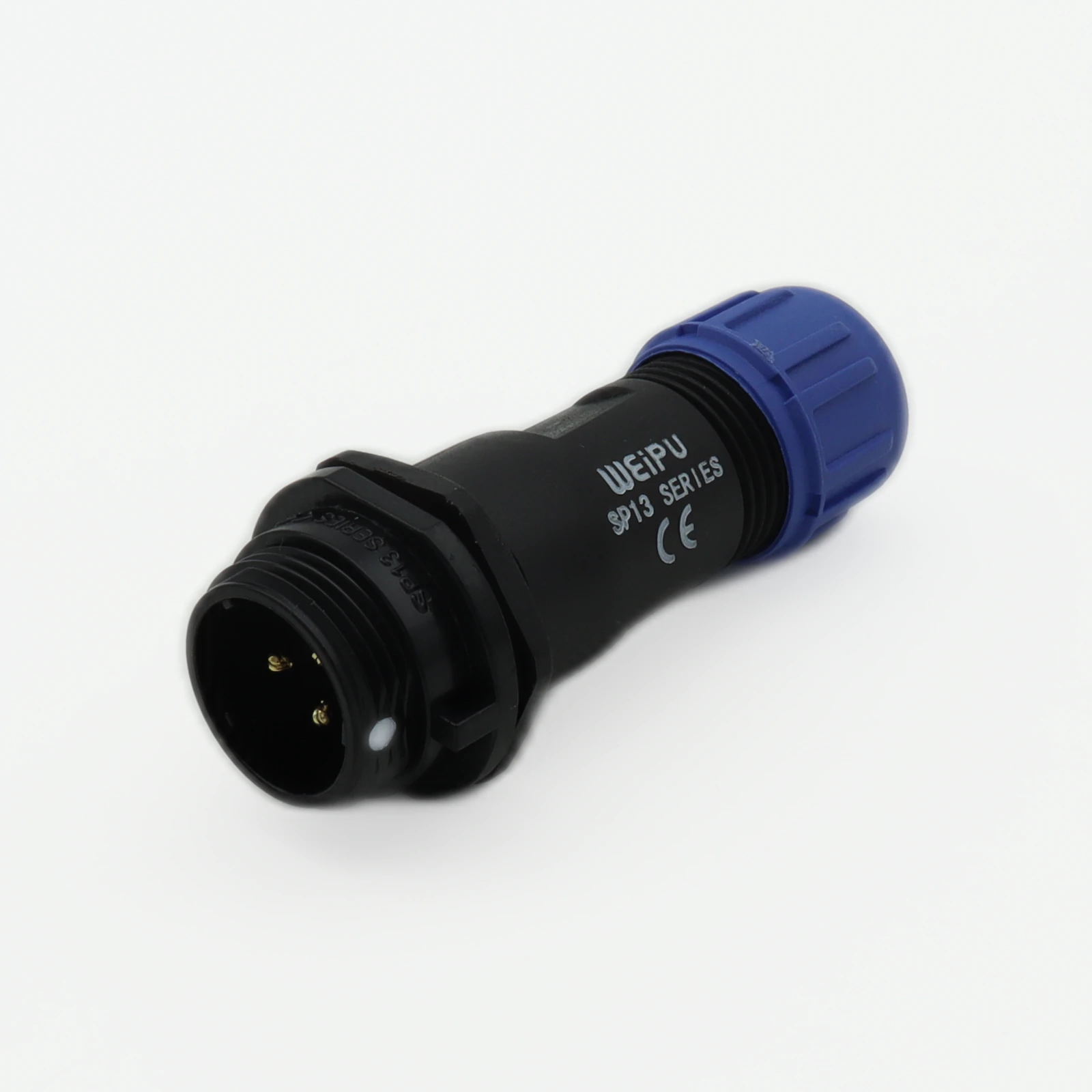

Как обеспечить герметичное подключение датчиков с помощью SP1311P3I разъёма WEIPU

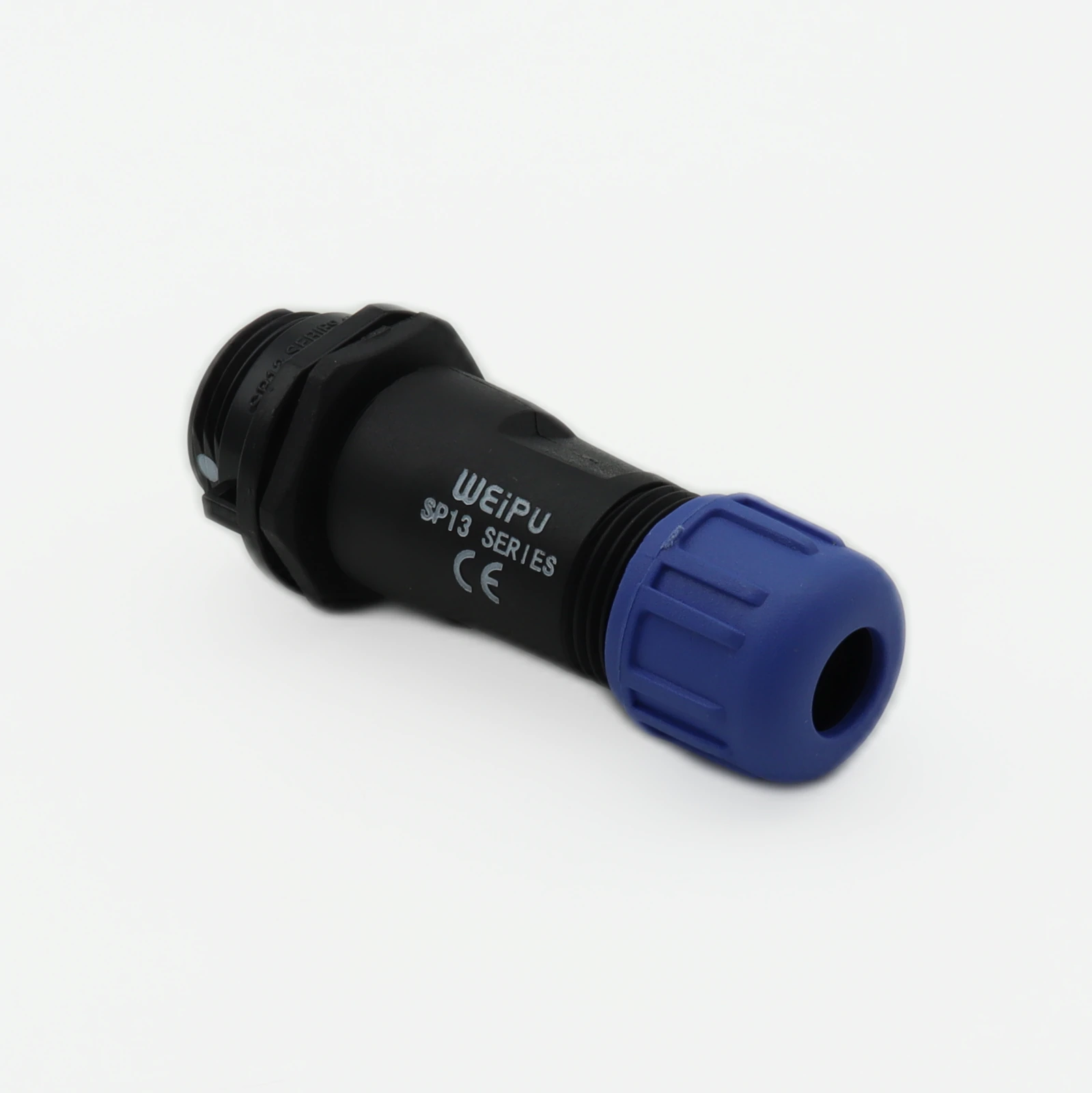

Задумывались ли вы, почему отказывает оборудование на улице именно в местах соединения кабелей? В 90% случаев виноват не датчик и не контроллер, а дешёвый разъём, пропустивший влагу. WEIPU SP1311P3I — это промышленный цилиндрический разъём с резьбовым соединением, представленный в разделе Разъёмы, который решает проблему герметизации на уровне IP68 без применения дополнительных термоусадок и компаундов. Эта модель с кодировкой P (пластиковый корпус) и тремя контактами под пайку выдерживает ток до 25 А на контакт и работает в диапазоне от -40°C до +85°C. Если вы проектируете уличное освещение, промышленные датчики или морское оборудование, этот компонент избавит вас от головной боли с коррозией контактов.

Разъём выполнен из армированного стекловолокном полиамида, что делает его устойчивым к ультрафиолету и маслам — критично для установки на солнечных панелях или в машинных отделениях. Резьбовая муфта с метрической резьбой обеспечивает механическую прочность соединения: даже при вибрации 10-55 Гц с амплитудой 0,75 мм контакт не нарушается. Внутри корпуса расположены латунные контакты с золотым покрытием толщиной 0,8 мкм, что гарантирует стабильное переходное сопротивление менее 5 мОм даже после 500 циклов подключения-отключения.

Ключевые параметры

• Тип соединения: резьбовое, цилиндрическое
• Количество контактов: 3
• Номинальный ток: 25 А
• Номинальное напряжение: 500 В AC
• Степень защиты: IP68 (при сочленении с ответной частью)
• Рабочая температура: -40°C ... +85°C
• Материал корпуса: полиамид PA66, армированный стекловолокном
• Тип монтажа: кабельный, пайка контактов
• Сечение проводов: до 2,5 мм² (14 AWG)

Обратите внимание на диапазон сечений проводов: многие инженеры пытаются запихнуть в этот разъём кабель 4 мм², считая, что «запас по току не помешает». Это типичная ошибка — слишком толстый проводник деформирует уплотнительную манжету, и герметичность нарушается. Для SP1311P3I оптимально использовать многожильный кабель сечением 1,5-2,5 мм² с двойной изоляцией. Если вам нужно подключить более мощную нагрузку, берите модель из той же серии с большим количеством контактов, но не пытайтесь «доработать» этот вариант напильником.

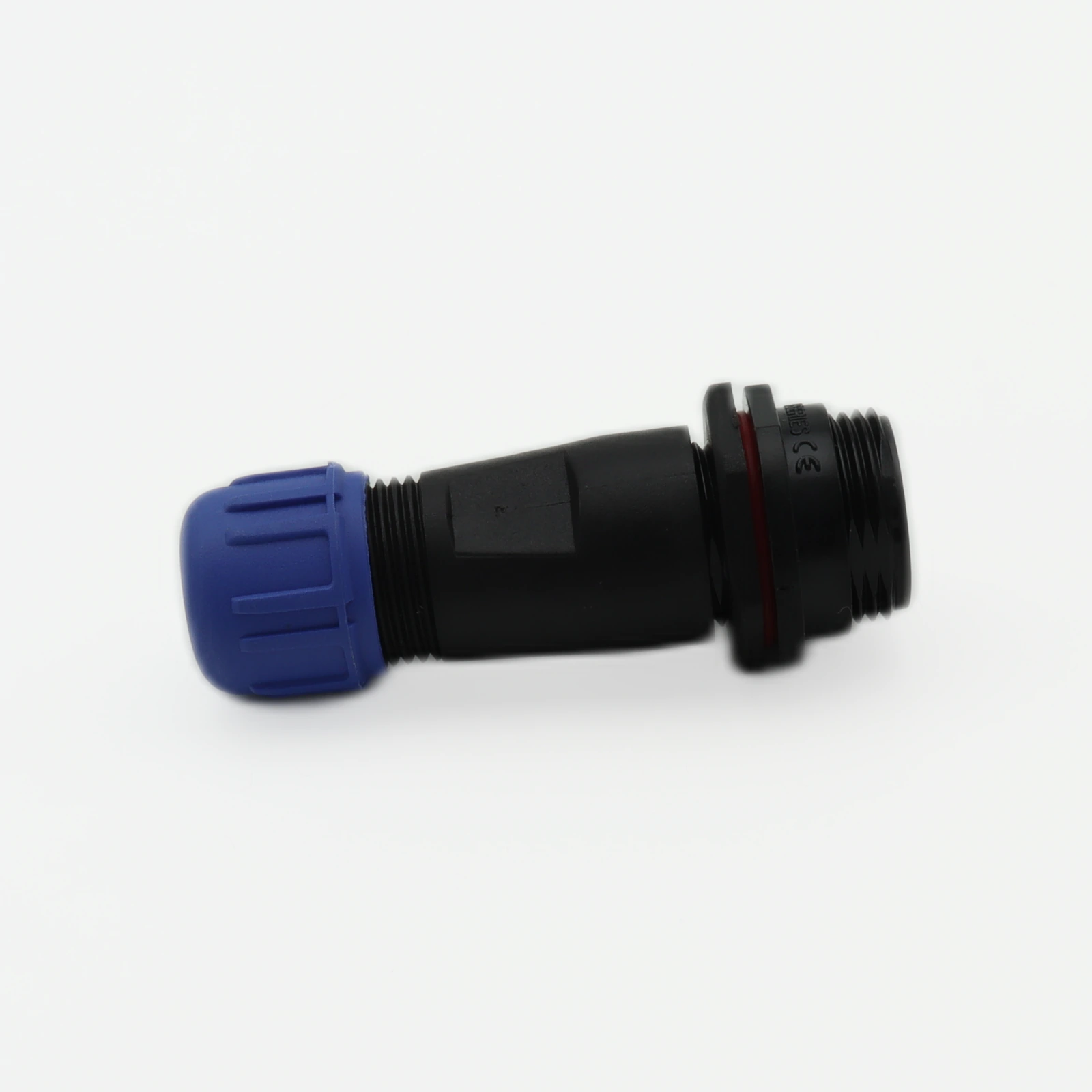

Где применяется

Этот разъём незаменим в системах уличного освещения, где требуется быстросъёмное соединение светильников с магистральным кабелем. В отличие от клеммных коробок, которые требуют вскрытия для обслуживания, здесь достаточно открутить муфту и разъединить контакты — это сокращает время замены светильника с 20 минут до 2 минут. В сельском хозяйстве данная модель используется для подключения датчиков влажности почвы и температуры в теплицах: пластиковый корпус не нагревается на солнце до температур, опасных для электроники, и не окисляется в условиях повышенной влажности.

В промышленной автоматизации SP1311P3I часто встречается в цепях питания частотных преобразователей и серводвигателей малой мощности. Три контакта позволяют реализовать схему с фазой, нулём и защитным заземлением или подключить трёхфазный двигатель с напряжением до 380 В (в этом случае используется треугольником без нейтрали). В DIY-проектах разъём популярен для создания герметичных проходок в корпусах самодельных погружных насосов и аквапонных установок — благодаря кабельному вводу с обжимной манжетой можно организовать ввод провода в герметичный бокс без дополнительных сальников.

Аналоги и совместимость

Выбирая между пластиковым и металлическим корпусом, помните: индекс I означает изоляционный корпус, что важно для безопасности при работе с напряжением 220 В и выше. Если вы монтируете разъём на металлический корпус прибора, пластиковая версия исключает риск замыкания фазы на корпус при повреждении изоляции провода. Металлическая версия (без индекса I) предпочтительнее там, где требуется экранирование от электромагнитных помех — например, рядом с мощными частотными преобразователями или радиопередатчиками.

Практические рекомендации по монтажу

Начинайте монтаж с подготовки кабеля: снимите внешнюю изоляцию на 40-45 мм, оставив запас по длине жил 5-7 мм для удобства пайки. Не используйте для облуживания контактов паяльник мощностью менее 60 Вт — массивные латунные контакты быстро отводят тепло, и вы рискуете получить «холодную» пайку, которая со временем окислится. Оптимальный вариант — паяльная станция с температурой 350-380°C и флюсом, не содержащим кислоты (иначе остатки флюса вызовут коррозию внутри герметичного объёма).

Критический момент — сборка кабельного ввода. Многие затягивают гайку сальника до упора, считая, что «чем сильнее, тем герметичнее». На самом деле чрезмерная деформация резиновой манжеты приводит к её растрескиванию через 6-12 месяцев эксплуатации на морозе. Затягивайте гайку до момента, когда манжета плотно обхватит кабель, но без видимого выпучивания резины. Если вы используете кабель с гладкой изоляцией из сшитого полиэтилена (кабели типа ПвВГ), наденьте под манжету термоусадочную трубку с клеевым слоем — это компенсирует низкий коэффициент трения и предотвратит выскальзывание кабеля при изгибах.

Ещё один нюанс, который редко упоминают в даташитах: при подключении многожильного кабеля обязательно используйте обжимные наконечники НШВИ перед пайкой. Без них отдельные жилы могут выступить за пределы контакта и замкнуть на соседний контакт или корпус при вибрации. После пайки проверьте изоляцию между контактами мегаомметром на 500 В — сопротивление должно быть не менее 100 МОм. Это особенно важно для SP1311P3I, так как в пластиковом корпусе нет металлического экрана, который мог бы «притянуть» блуждающие токи на землю.

Для обслуживания в полевых условиях рекомендую наносить на резьбу муфты тонкий слой силиконовой смазки (не графитовой — она токопроводящая!). Это предотвратит прикипание пластиковой резьбы при перепадах температур и облегчит разборку соединения через несколько лет эксплуатации. Не используйте для этих целей вазелин или литол — они разрушают резиновые уплотнения EPDM, применяемые в этом разъёме.

Заключение

WEIPU SP1311P3I — это сбалансированное решение для герметичного подключения трёхжильных кабелей в промышленных и DIY-проектах, где требуется защита от влаги и пыли без избыточной стоимости металлических разъёмов. Правильный монтаж с соблюдением сечения проводов и момента затяжки сальника обеспечит надёжную работу соединения в течение 10-15 лет даже в условиях уличной установки. При выборе обратите внимание на ответную часть: для полноценной реализации IP68 вам потребуется либо кабельная розетка SP1311S3I (для соединения двух кусков кабеля), либо приборная вилка SP1312P3I (для установки на корпус оборудования). Купить SP1311P3I с гарантией подлинности и бесплатной доставкой вы можете в интернет-магазине «Эиком» — мы проверяем каждую партию на соответствие заявленным характеристикам.
