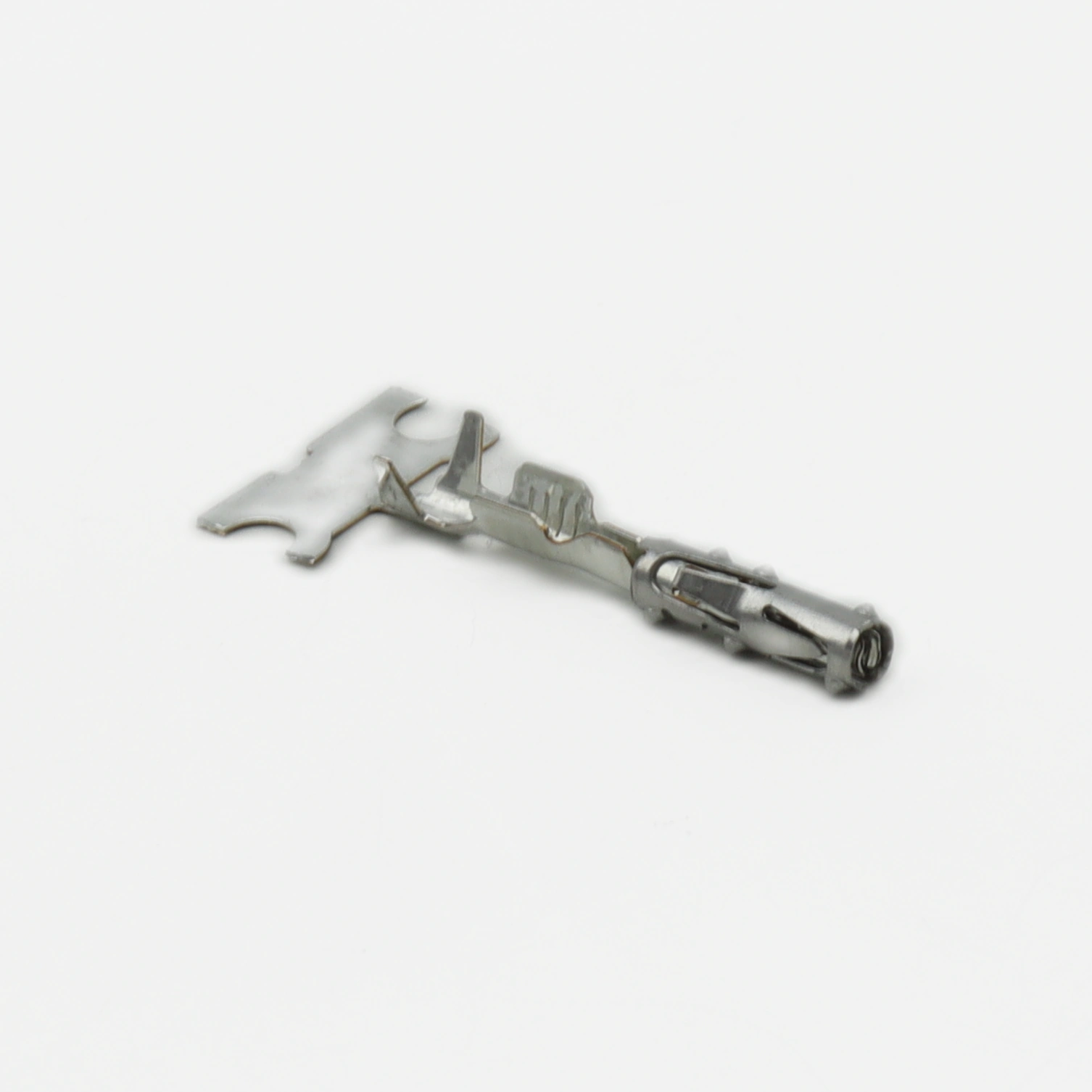

Как обеспечить надёжное соединение в компактных разъёмах с помощью 64322-1019 обжимного гнезда

Сборка компактного контроллера управления шаговыми моторами быстро упирается в банальную проблему: проводники 26–30 AWG плохо держатся в обычных клеммах и выпадают от малейшей вибрации. В таких проектах выручает обжимное гнездо 64322-1019 от Molex, представленный в разделе Соединители — миниатюрный обжимной контакт, рассчитанный на провод 24–30 AWG и ток до 3 А. Он создан для плотных многоконтактных интерфейсов, где каждый миллиметр на плате на счету, а качество контакта определяет стабильность всей системы. Чем этот терминал отличается от привычных ножевых и винтовых решений и почему его выбирают для прецизионной электроники — разбираем дальше.

Ключевые параметры

• Тип контакта: гнездовой (female), обжимной
• Сечение провода: 24–30 AWG
• Максимальный ток: 3 А
• Рабочее напряжение: до 250 В
• Покрытие контактной зоны: золото 0,38 мкм
• Совместимость: корпуса Molex серии PicoBlade 53047/53048

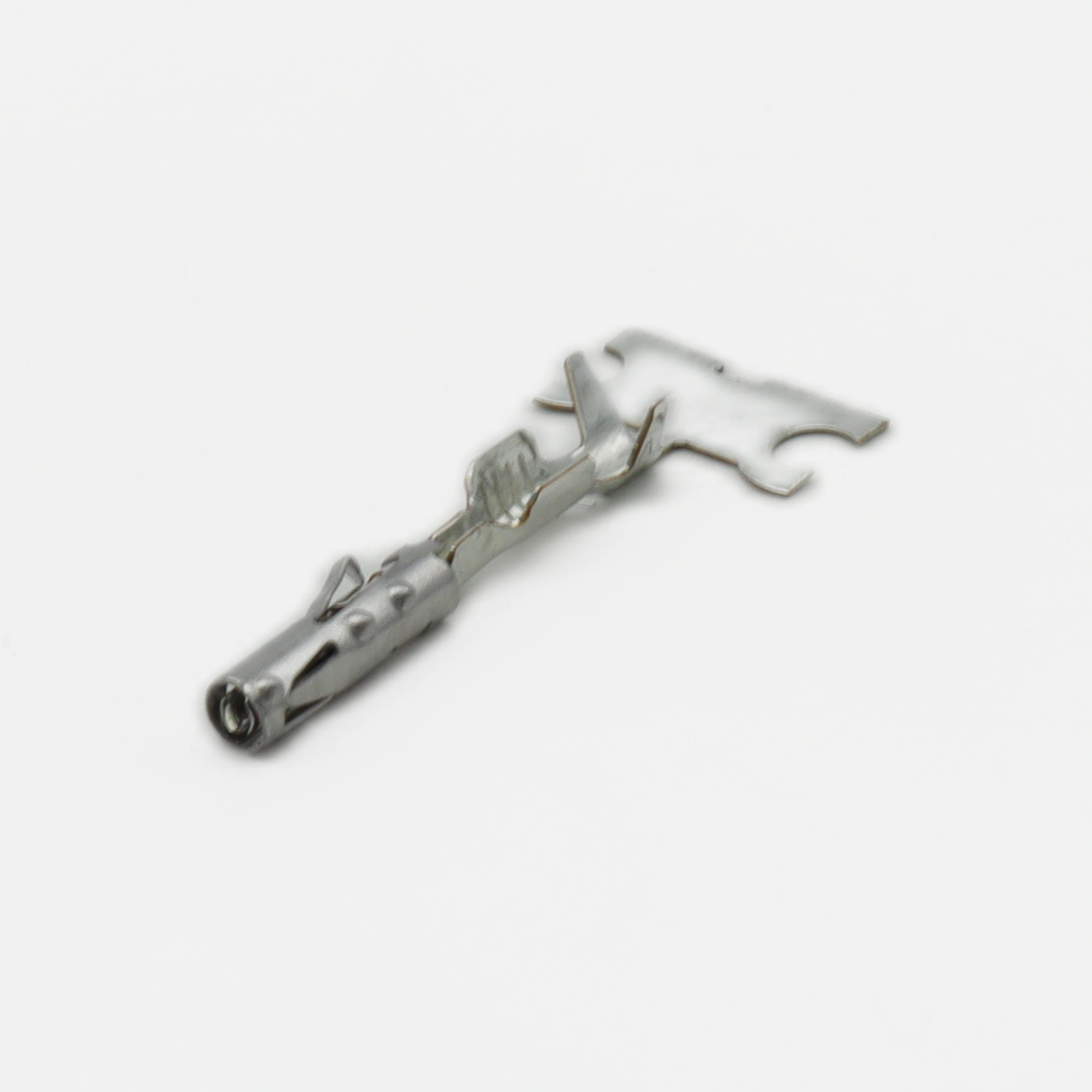

Конструкция и материалы

В основе изделия — бериллиевая бронза с пружинящими свойствами: она сохраняет упругость после сотен циклов сочленения и не «плывёт» под постоянной нагрузкой. Контактная часть покрыта золотом 0,38 мкм, а хвостовик обжима — оловом. Такая комбинация не случайна: золото защищает зону соединения от окисления и обеспечивает стабильное сопротивление контакта даже при микротоках, а лужёный хвостовик снижает стоимость без потери механической прочности. Для сравнения: лужёные контакты в сигнальных цепях со временем «плывут», и переходное сопротивление растёт — позолота здесь выигрывает безоговорочно.

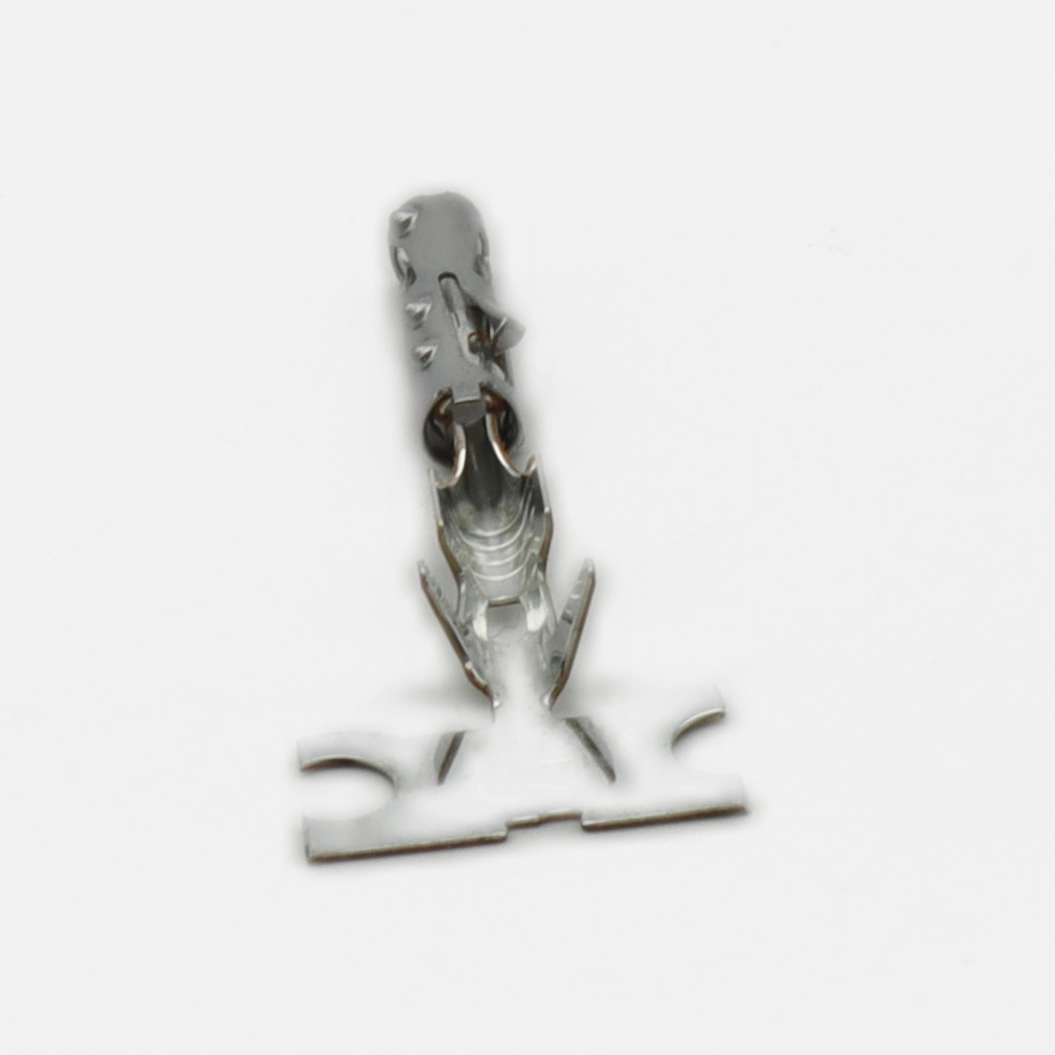

Где применяется

Сфера использования охватывает проекты, где важны миниатюрность и вибростойкость:

• дроны и БПЛА — подключение полётных контроллеров к датчикам и регуляторам хода;
• носимые устройства и медицинские приборы — компактные шлейфы с шагом 1,25 мм;
• промышленные датчики и энкодеры — сигнальные линии в условиях постоянной тряски;
• робототехника и 3D-принтеры — разъёмы шаговых моторов и концевых выключателей;
• макетирование — макетные платы и отладочные стенды с частой переконфигурацией.

Практические нюансы монтажа

Главная ошибка при работе с этим терминалом — использование универсальных обжимок из набора «для всех типов клемм». Гнездо 64322-1019 рассчитано на двойной обжим: жила фиксируется в задней части, изоляция — в передней. Дешёвые клещи часто сминают обе зоны одновременно, из-за чего изоляция пережимается и провод ломается у основания. Правильный алгоритм: зачистить провод на 1,2–1,5 мм, вставить до упора так, чтобы изоляция вошла в зону обжима, и обжать профильными клещами (например, Molex 63811-1000 или аналогом с матрицей под 1,25 мм шаг). После обжима слегка потяните провод — усилие на отрыв должно быть не менее 20 Н. Если контакт «гуляет» в корпусе, проверьте, не замят ли фиксирующий язычок: именно он отвечает за щелчок при установке в разъём.

Аналоги и совместимость

Если оригинальный терминал недоступен, можно рассмотреть альтернативы. Сводная таблица поможет сориентироваться:

Обратите внимание: аналоги с другим шагом (1,0 мм или 2,0 мм) не встанут в корпус PicoBlade без доработки. При замене проверяйте не только геометрические размеры, но и усилие сочленения — у дешёвых клонов оно часто ниже, что приводит к самопроизвольному расстыковке при вибрации.

Типичные ошибки при проектировании

Первая ошибка — закладывать этот контакт на токи выше 2 А в многоконтактном корпусе. При плотной упаковке 10+ проводов теплоотвод ухудшается, и допустимый ток приходится снижать на 30–40%. Вторая проблема — использование многожильного провода без наконечников. Для 28–30 AWG это допустимо, но при частых перегибах жилы переламываются у обжима. Решение — прокладывать провод с запасом 5–7 мм и фиксировать его термоусадкой к корпусу разъёма. Третий момент: не используйте этот терминал в цепях с частыми переподключениями (более 50 циклов). Золотое покрытие тонкое, и при регулярном трении оно истирается, обнажая бронзу. Для таких сценариев лучше взять разъёмы с более толстым золотым покрытием или ножевые контакты.

Итог

Обжимное гнездо 64322-1019 — не просто «маленькая железка», а продуманный инженерный элемент для плотных сигнальных интерфейсов. Позолота, пружинящая бронза и двойной обжим делают его надёжным выбором для дронов, датчиков и носимой электроники. Главное — не экономить на инструменте и не превышать токовые лимиты в многоконтактных сборках. Если нужен оригинальный терминал с гарантией соответствия даташиту, закажите 64322-1019 в Эиком — доставим по всей России без наценок и лишних ожиданий.
