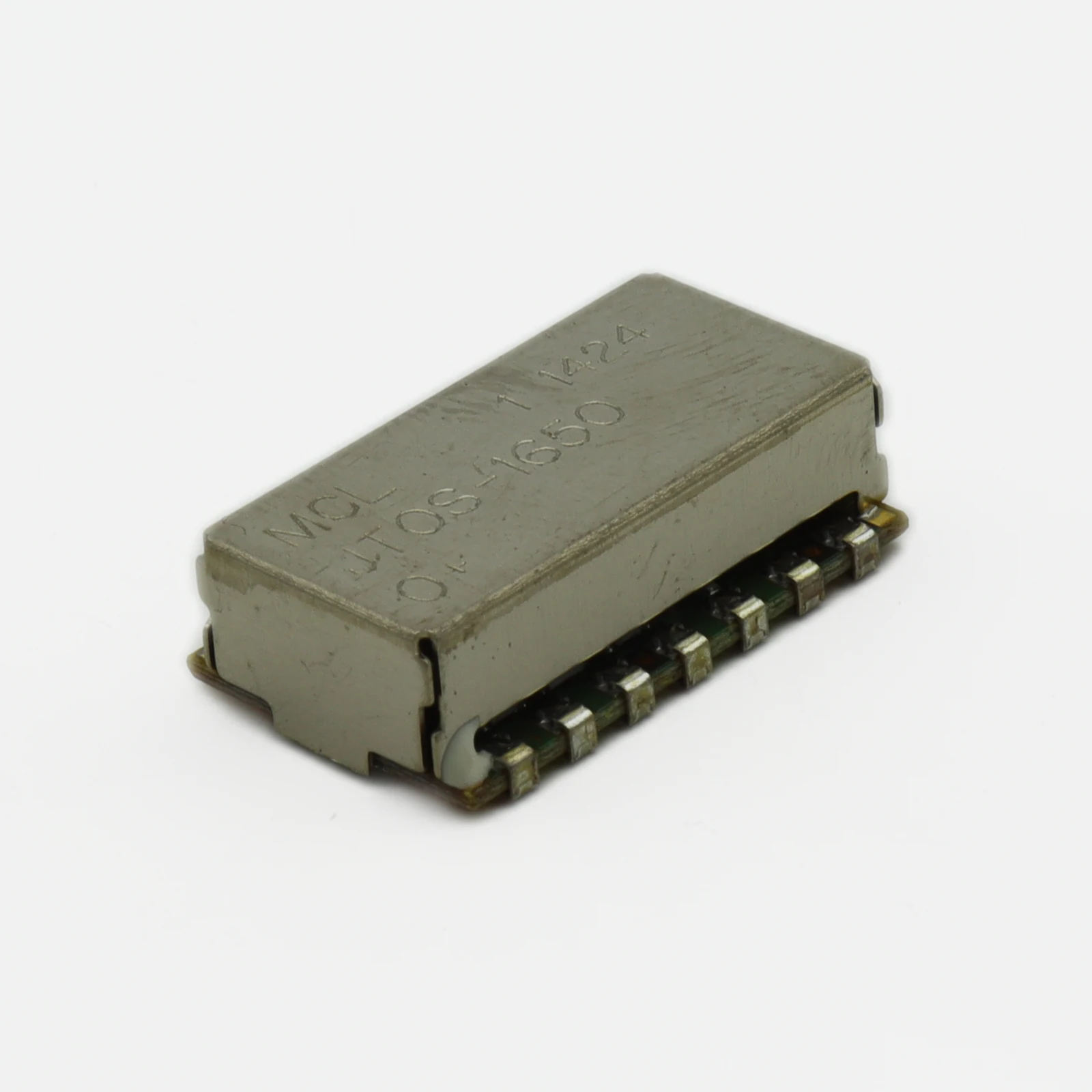

Как обеспечить стабильное деление ВЧ-сигнала с помощью JTOS-1650+ резистивного делителя мощности

Как обеспечить стабильное деление ВЧ-сигнала с помощью JTOS-1650+ резистивного делителя мощности

При разработке измерительных трактов и систем мониторинга ВЧ-сигналов одна из первых проблем, с которой сталкивается инженер — как ответвить часть мощности, не разрушив основную сигнальную цепь и сохранив согласование 50 Ом. Резистивный делитель мощности JTOS-1650+ от Mini-Circuits, представленный в разделе Электронные компоненты, решает эту задачу в полосе от постоянного тока до 1650 МГц. В отличие от направленных ответвителей на связанных линиях, здесь используется чисто резистивная топология, что даёт работу вплоть до DC и предсказуемую АЧХ без «провалов» на низких частотах. Если вам нужно подать опорный сигнал на два анализатора спектра одновременно или реализовать петлю обратной связи в усилителе мощности — эта модель заслуживает пристального внимания.

Ключевые параметры

• Диапазон частот: 0–1650 МГц
• Вносимые потери (основной тракт): 1,0 дБ тип.
• Коэффициент деления (ответвлённый порт): 16 дБ тип.
• Неравномерность АЧХ: ±0,3 дБ
• КСВН (все порты): 1,15:1 макс.
• Развязка между выходными портами: 20 дБ мин.
• Входная мощность (CW): до 2 Вт
• Корпус: SMT, 5×5 мм
• Волновое сопротивление: 50 Ом

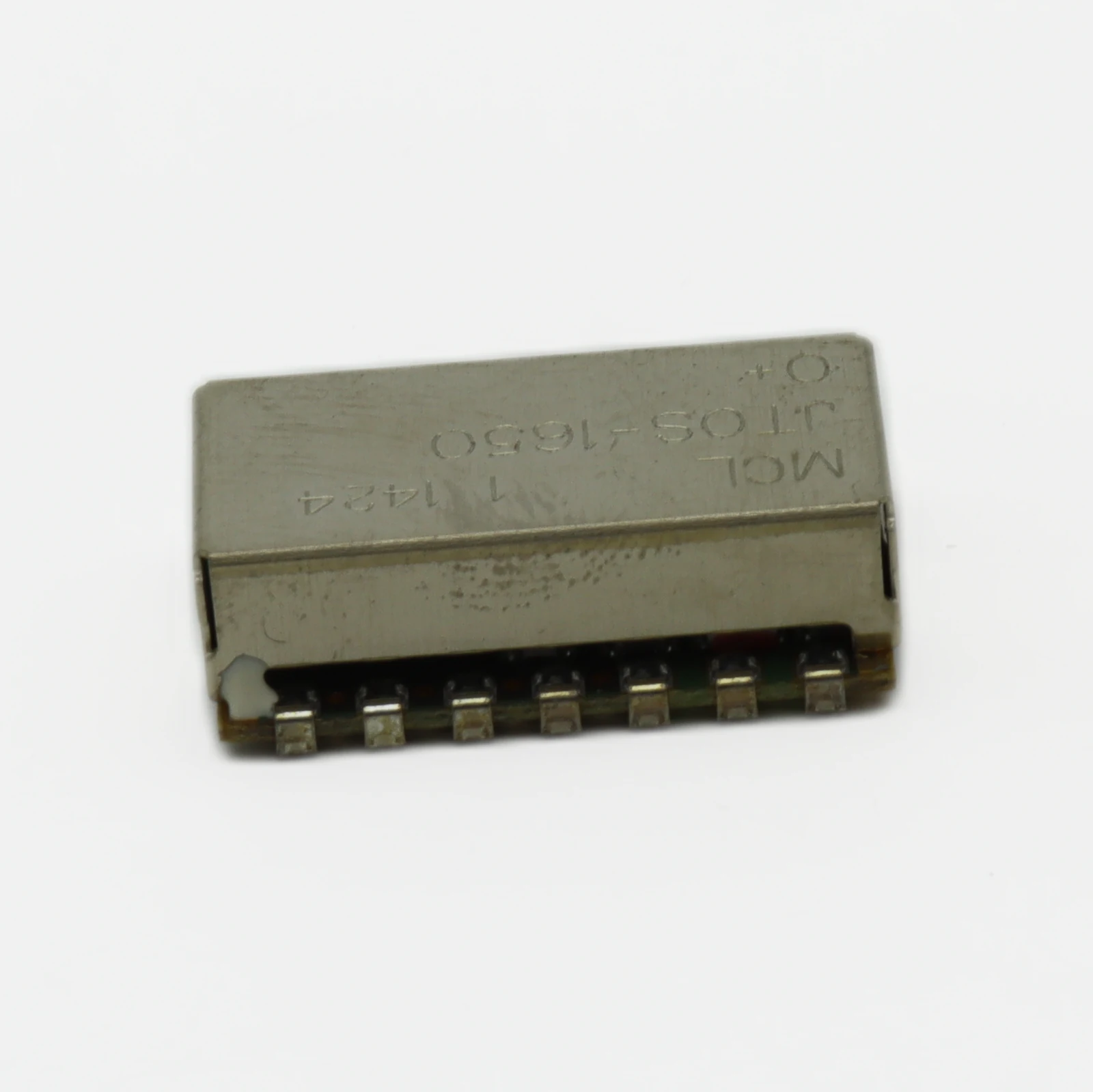

Где применяется JTOS-1650+

Основная ниша этой модели — измерительные стенды и встроенные системы контроля ВЧ-трактов. Типичные сценарии использования:

• Мониторинг выходной мощности усилителя. Ответвлённый порт с ослаблением 16 дБ подключается к детектору или АЦП, а основной сигнал с потерями всего 1 дБ идёт в антенну или нагрузку.
• Двухканальные измерения. Один источник сигнала раздаётся на два анализатора спектра без необходимости использовать внешний сплиттер с большими потерями.
• Петля АРУ в передатчиках. Часть мощности отводится на детектор, формирующий управляющее напряжение для VGA или аттенюатора.
• Тестирование приёмных трактов. Калиброванный сигнал от генератора делится между испытуемым устройством и эталонным приёмником для верификации.

Архитектура и внутреннее устройство

В основе JTOS-1650+ лежит классическая резистивная T-образная схема, реализованная на тонкоплёночных резисторах, нанесённых на керамическую подложку. Такая топология обеспечивает три ключевых преимущества перед реактивными делителями: работа от DC, широкополосность и хорошая повторяемость характеристик от экземпляра к экземпляру. Обратная сторона — безвозвратные потери мощности на нагрев резисторов, но при коэффициенте деления 16 дБ это означает, что в ответвлённом порте рассеивается менее 3% входной мощности.

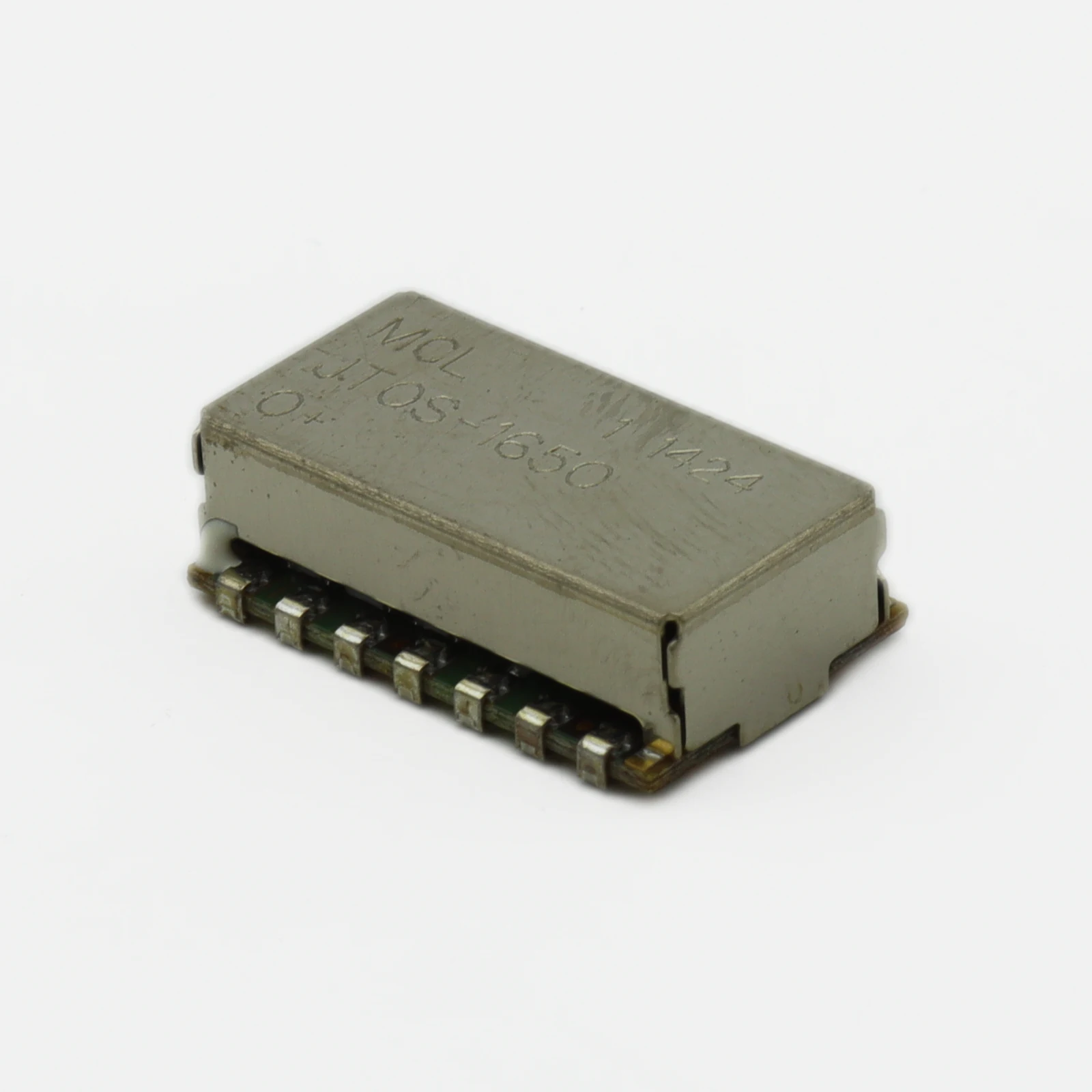

Корпус SMT 5×5 мм с площадками под пайку позволяет размещать компонент непосредственно на основной плате рядом с усилителем или смесителем, минимизируя длину соединительных линий. Это критично на частотах выше 1 ГГц, где каждый миллиметр дорожки вносит дополнительную рассогласованность.

Практические нюансы монтажа и применения

Даташит Mini-Circuits даёт исчерпывающие электрические параметры, но умалчивает о нескольких монтажных тонкостях, которые могут стоить вам нескольких итераций перепроектирования платы.

Терморазвязка от полигонов. Площадки компонента подключены к внутренним резистивным структурам, и если вы зальёте сигнальные полигоны вплотную к корпусу, паразитная ёмкость на землю вырастет до 0,3–0,5 пФ. На частотах выше 1,2 ГГц это даёт заметный подъём КСВН — до 1,3:1 вместо паспортных 1,15:1. Решение: оставляйте зазор 0,3–0,5 мм между краем полигона и корпусом делителя, а под самим компонентом удаляйте медь на всех слоях, кроме верхнего.

Пайка горячим воздухом. Керамическая подложка обладает высокой теплоёмкостью, и при ручной пайке феном стандартные 300 °C могут оказаться недостаточными — флюс выгорает раньше, чем припой полноценно смачивает площадки. Поднимите температуру до 340–350 °C и используйте сопло диаметром 6–8 мм для равномерного прогрева. Если есть возможность — применяйте нижний подогрев платы до 120 °C, это снижает термический градиент и предотвращает «всплывание» компонента.

Защита от статического заряда на ответвлённом порте. Если ответвлённый выход подключается к высокоомному входу детектора (например, диодному детектору с входным импедансом 10 кОм), на этом порту может накапливаться статический заряд, который рано или поздно пробьёт тонкоплёночный резистор внутри делителя. Поставьте TVS-диод ёмкостью не более 1 пФ параллельно нагрузке ответвлённого порта — это снимет проблему без влияния на ВЧ-характеристики.

Сравнение с альтернативами

Как видно из таблицы, JTOS-1650+ занимает уникальную нишу: малые потери в основном тракте при существенном ослаблении в ответвлённом порте. Если вам нужно просто раздать сигнал поровну — берите сплиттер. Если потери в 1 дБ неприемлемы — смотрите в сторону направленных ответвителей, но помните, что они не работают на DC и стоят значительно дороже.

Типичные ошибки при проектировании

Ошибка №1: Несогласованная нагрузка на ответвлённом порте. Если ответвлённый порт оставить неподключённым (open circuit), КСВН основного тракта ухудшается до 1,5:1 и выше. Всегда нагружайте неиспользуемый порт на 50-омный резистор 0402 или 0603, установленный максимально близко к площадке компонента.

Ошибка №2: Пренебрежение скин-эффектом на СВЧ. При работе выше 1 ГГц ток течёт преимущественно в поверхностном слое проводника толщиной 2–3 мкм. Если финишное покрытие платы — HASL с неровной поверхностью, потери в дорожках вокруг делителя могут добавить лишние 0,2–0,3 дБ. Для критичных применений выбирайте иммерсионное золото (ENIG) или иммерсионное серебро.

Ошибка №3: Размещение рядом с источниками тепла. Тонкоплёночные резисторы внутри делителя имеют ТКС около ±200 ppm/°C. Если рядом расположен линейный стабилизатор или силовой транзистор, локальный перегрев на 30–40 °C сместит коэффициент деления на 0,1–0,2 дБ. Для прецизионных измерительных систем это может быть критично — закладывайте термозазоры не менее 5 мм или используйте тепловые барьеры в виде вырезов в меди.

Заключение

JTOS-1650+ — это рабочий инструмент для инженера, которому нужно предсказуемо и с минимальными потерями ответвить часть ВЧ-мощности в широкой полосе частот. Компонент не решает всех задач деления сигнала, но в своей нише мониторинга мощности и построения петель обратной связи он предлагает отличное соотношение характеристик, габаритов и стоимости. При грамотном монтаже и учёте описанных выше нюансов эта модель обеспечит стабильную работу вашего устройства на протяжении всего жизненного цикла.
