Как обеспечить стабильную тактовую частоту 18 МГц — HCM49-18.000MABJ-UT кварцевый резонатор

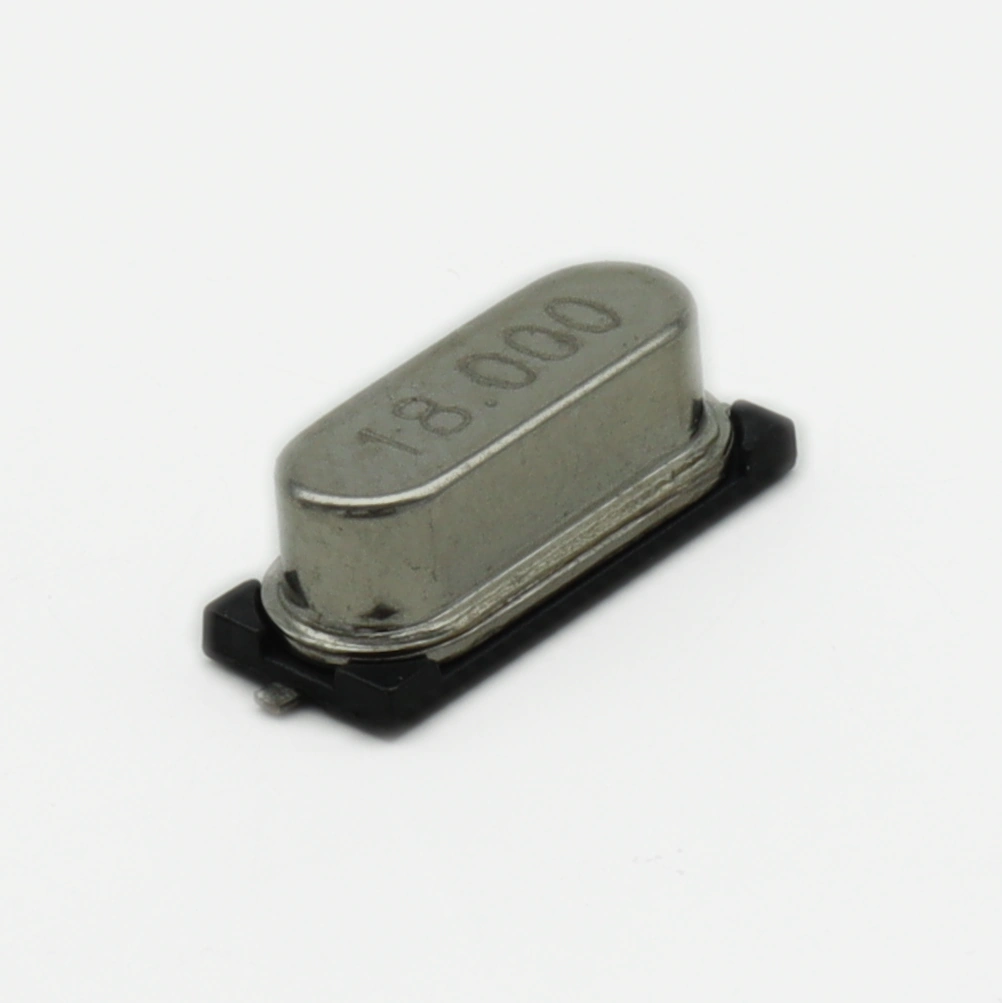

Когда проектируешь USB-UART мост или отлаживаешь обмен данными с внешней периферией, дрейф тактовой частоты даже на 0,5% превращает стабильный поток в мусор из битовых ошибок. Решение этой проблемы — кварцевый резонатор HCM49-18.000MABJ-UT от Citizen, представленный в разделе Электронные компоненты. Этот компонент обеспечивает ту самую временную стабильность, без которой невозможна корректная работа последовательных интерфейсов. Citizen давно зарекомендовала себя как производитель прецизионных частотных компонентов, и данная модель в металлическом корпусе HC-49/US не исключение — она сочетает доступность поверхностного монтажа с проверенной надёжностью классического кварца.

Ключевые параметры

• Номинальная частота: 18,000 МГц
• Точность настройки при 25°C: ±30 ppm
• Температурная стабильность: ±50 ppm (в диапазоне -20…+70°C)
• Нагрузочная ёмкость (CL): 18 пФ
• Динамическое сопротивление (ESR): ≤40 Ом
• Корпус: HC-49/US (SMD, низкопрофильный)
• Рабочий температурный диапазон: -20°C … +70°C

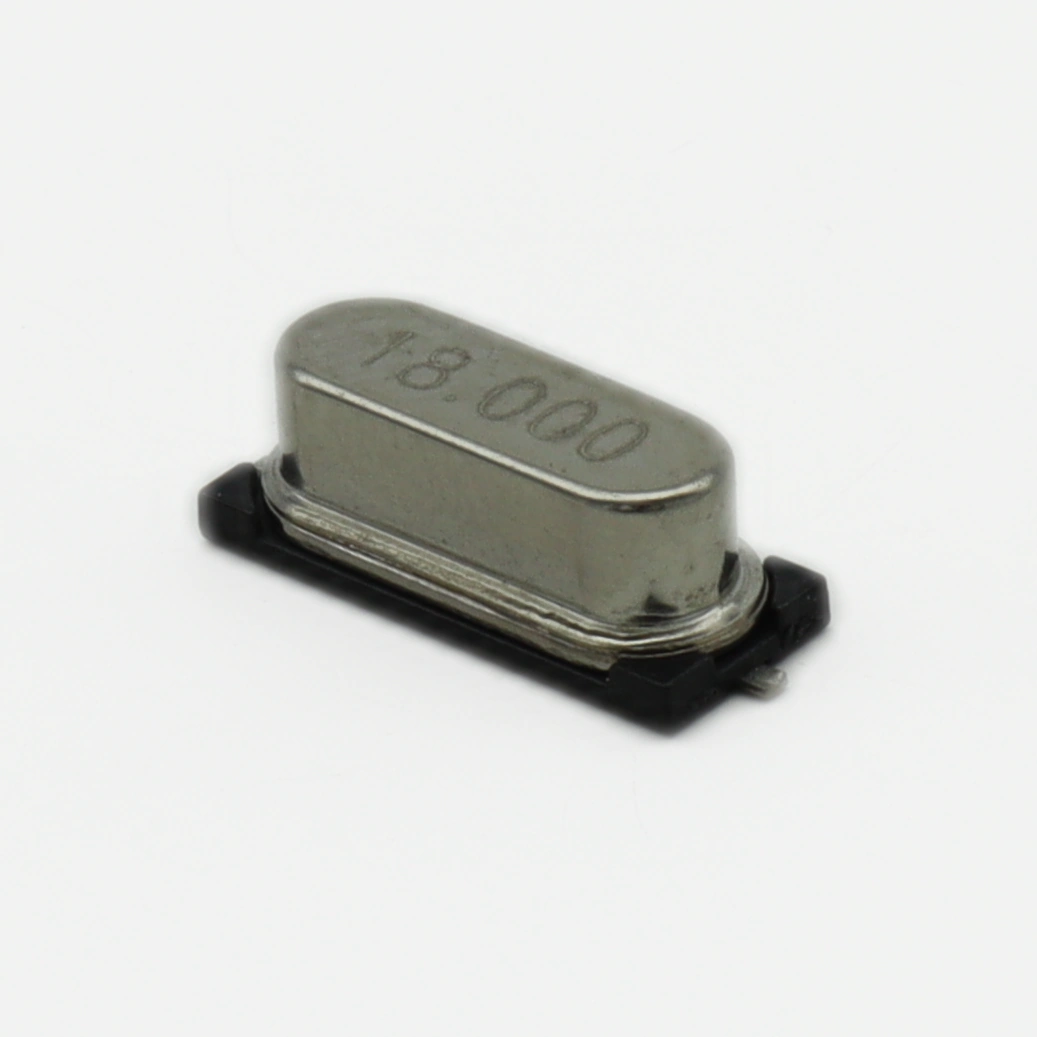

Особенности конструкции и принцип работы

Резонатор построен на AT-срезе кварца, что обеспечивает оптимальный компромисс между температурной стабильностью и стоимостью. Металлический корпус HC-49/US с припаянной крышкой герметизирует кристалл от влаги и механических воздействий, а низкопрофильное исполнение (высота около 3,5–4 мм) позволяет размещать компонент на платах с ограниченным пространством по оси Z. В отличие от керамических резонаторов, кварцевый элемент даёт на порядок лучшую точность, что критично для USB Full Speed, где допустимое отклонение частоты составляет всего ±0,25%.

Нагрузочная ёмкость 18 пФ — это не абстрактная цифра из даташита, а конкретное требование к внешней обвязке. Если ваш микроконтроллер или генератор требует другую ёмкость (например, 12 пФ или 20 пФ), придётся либо подбирать другой кварц, либо корректировать внешние конденсаторы. Для данной модели пара керамических конденсаторов по 27 пФ (с учётом ёмкости монтажа и входной ёмкости каскада около 5 пФ) обеспечит номинальный режим работы.

Практические нюансы монтажа и эксплуатации

В даташите вы не найдёте информации о чувствительности HC-49/US к ультразвуковой очистке. Если вы планируете использовать ультразвуковую ванну для отмывки флюса после пайки — будьте осторожны: интенсивная кавитация может повредить кварцевую пластину или нарушить герметичность корпуса. Рекомендую использовать спрей-очистку или погружение в изопропиловый спирт без ультразвука. Также избегайте механических нагрузок на корпус при установке в разъёмы или прижимных устройствах — корпус хоть и металлический, но тонкостенный.

Ещё один лайфхак: при разводке платы размещайте нагрузочные конденсаторы максимально близко к выводам резонатора, а земляные полигоны под корпусом делайте сплошными, но без термобарьеров. Это снизит паразитную ёмкость монтажа и улучшит температурную стабильность за счёт теплоотвода через металлический корпус. При питании схемы от импульсного преобразователя убедитесь, что дроссели и диоды Шоттки расположены не ближе 10 мм от кварца — иначе высокочастотные помехи могут модулировать частоту генерации.

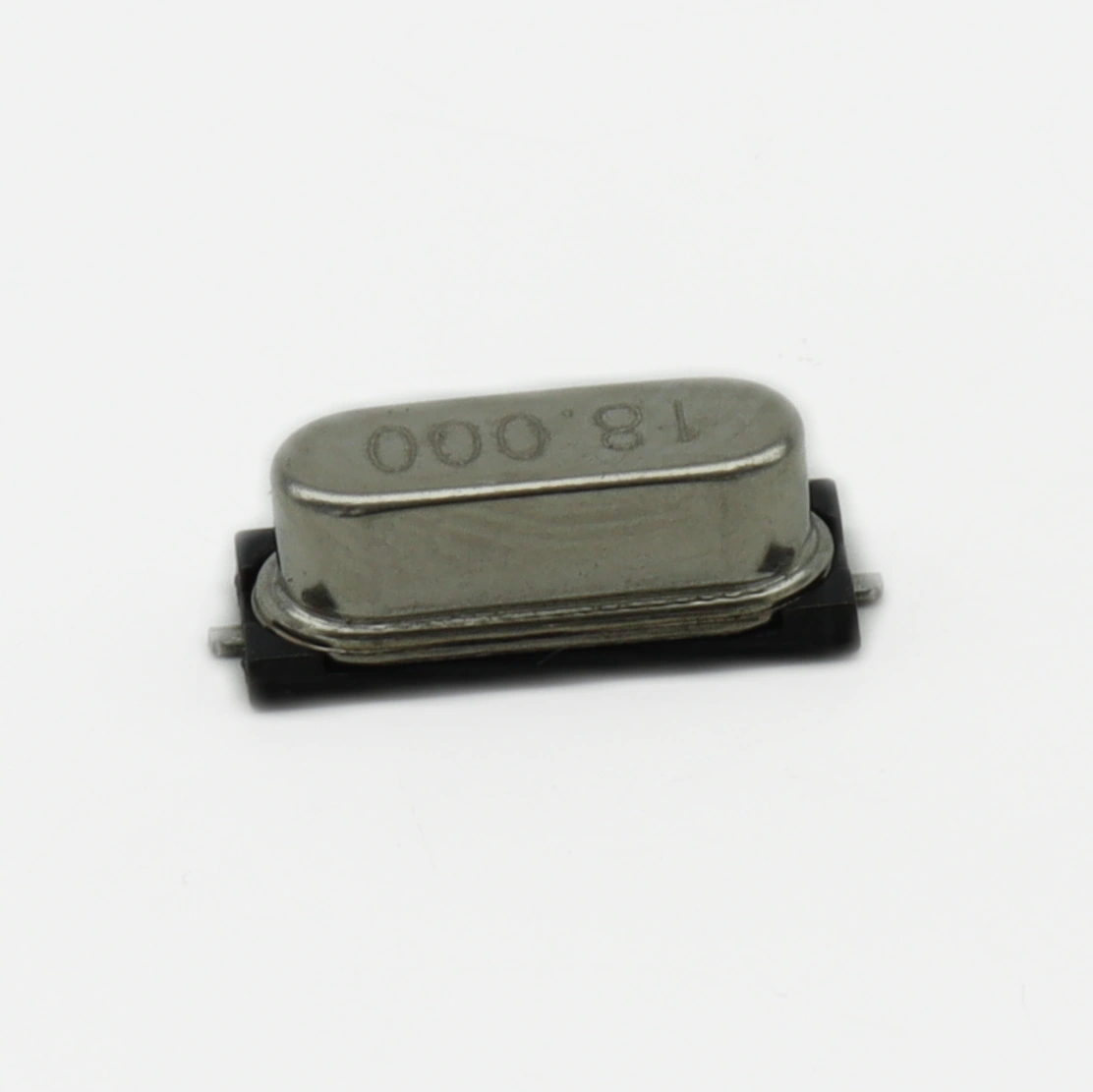

Где применяется HCM49-18.000MABJ-UT

Этот компонент идеально подходит для задач, где требуется точная временная база:

• USB-UART и USB-I2C мосты — микросхемы FT232, CH340, CP2102 требуют стабильных 12 или 18 МГц для синхронизации с хостом;
• Микроконтроллеры STM32 и AVR — внешний кварц для тактирования ядра и периферии;
• Сетевое оборудование — Ethernet-контроллеры и PHY-трансиверы;
• Измерительные приборы — частотомеры, осциллографы, логические анализаторы;
• Промышленная автоматика — PLC и модули ввода-вывода с CAN или RS-485 интерфейсами.

Аналоги и альтернативы

Если HCM49-18.000MABJ-UT недоступен на складе, рассмотрите следующие варианты с аналогичными характеристиками:

Обратите внимание: хотя все эти модели совместимы по корпусу и частоте, у них может отличаться нагрузочная ёмкость (обычно 16–20 пФ). Перед заменой проверьте, совпадает ли CL с требованиями вашей схемы, иначе частота уйдёт за пределы допустимого диапазона.

Заключение

Выбор кварцевого резонатора — это не только подбор частоты, но и анализ температурной стабильности, нагрузочной ёмкости и механической надёжности. HCM49-18.000MABJ-UT от Citizen закрывает все эти пункты, предлагая проверенное решение для цифровых интерфейсов и микроконтроллерных систем. Если вам нужен стабильный тактовый генератор для USB или измерительного оборудования — этот компонент станет надёжной основой вашего проекта. Приобрести HCM49-18.000MABJ-UT можно в разделе Электронные компоненты с быстрой доставкой по России.
