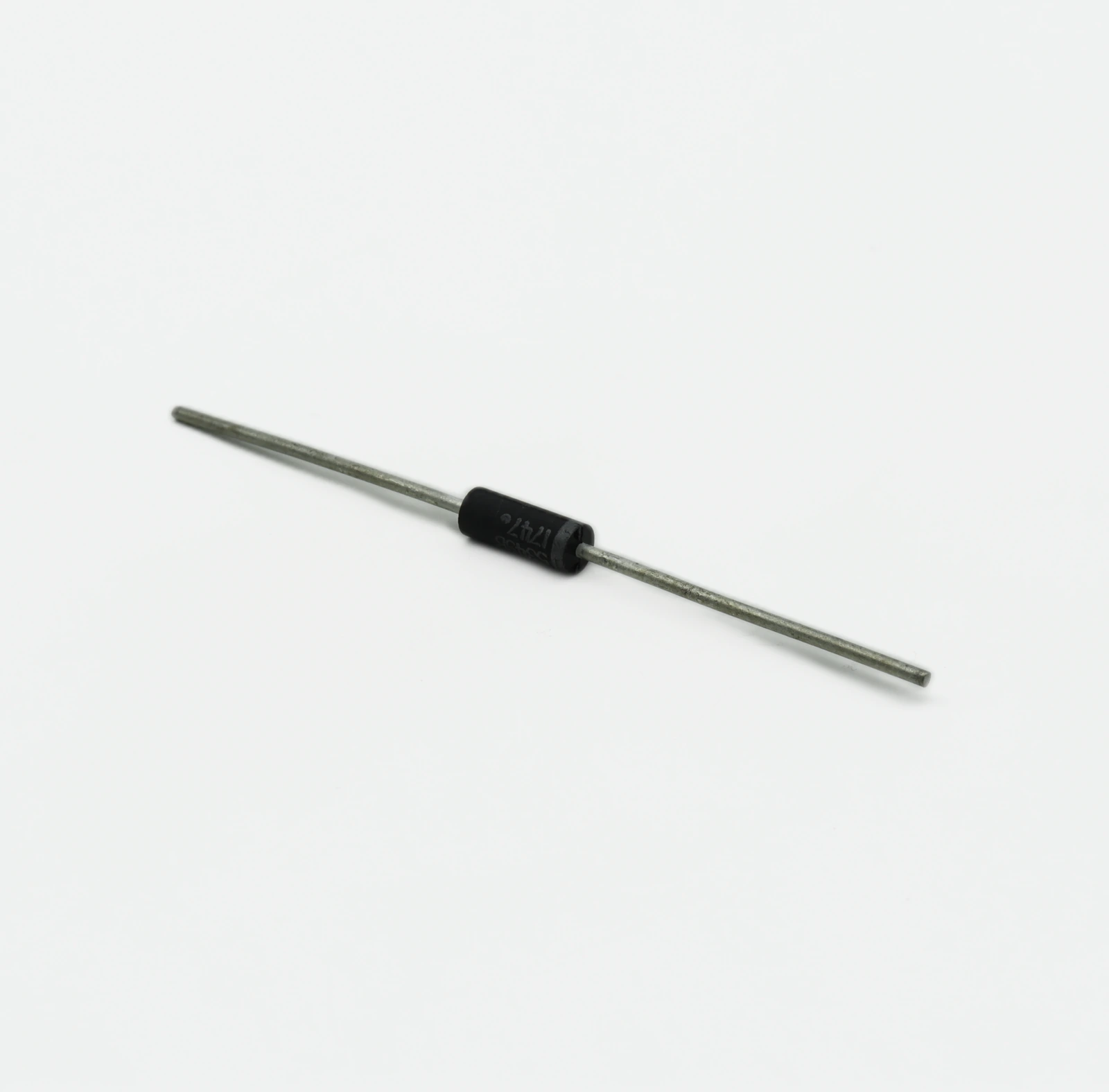

Как подавить импульсные выбросы в источнике питания с помощью 1N5349BG стабилитрона на 12 В

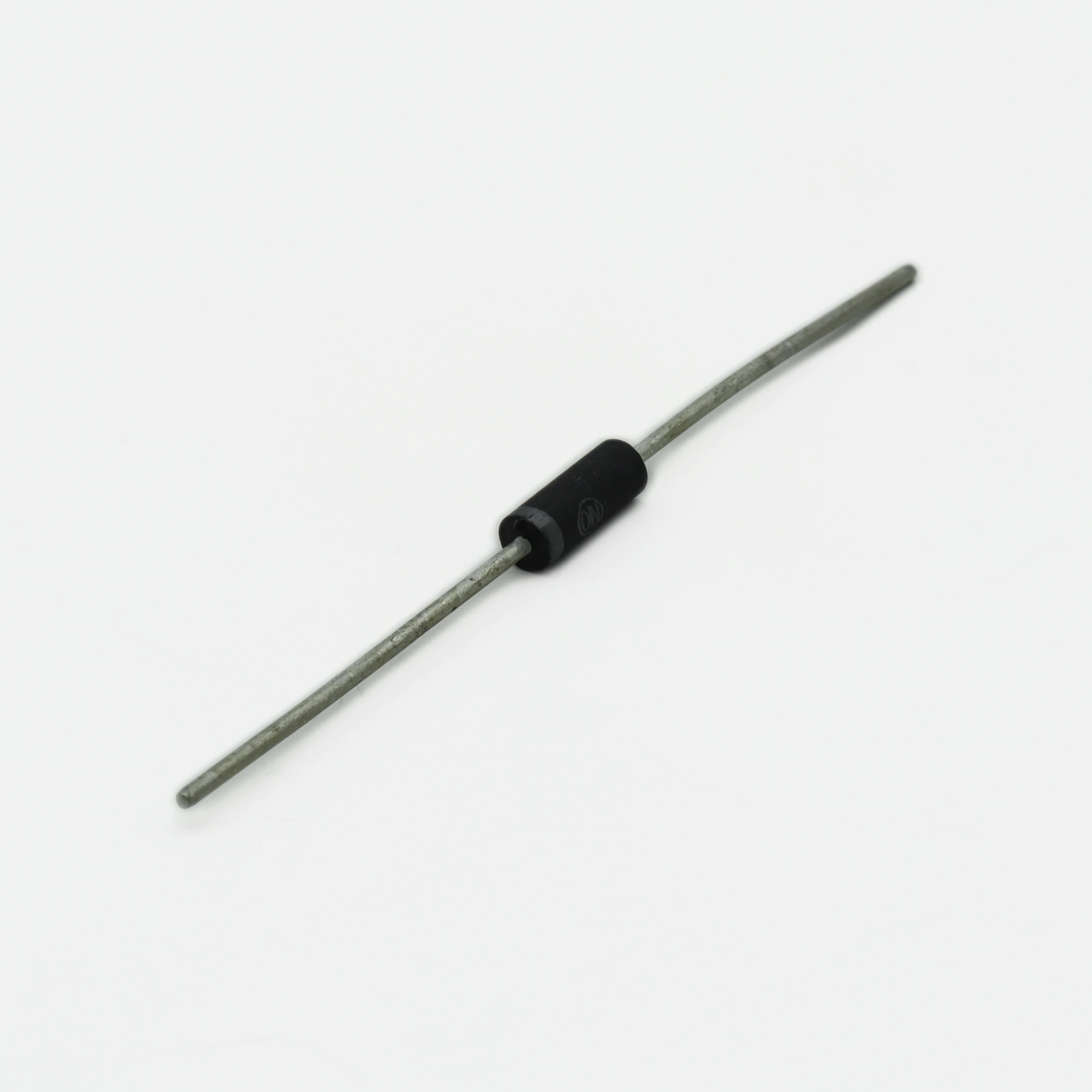

Выбросы напряжения на шине питания способны вывести из строя микроконтроллер, АЦП или драйвер за доли миллисекунды. Стабилитрон 1N5349BG от ON Semiconductor, представленный в разделе Диоды Зенера (стабилитроны) - Одиночные, решает эту задачу без сложных схем и дорогих защитных модулей. Это кремниевый диод с фиксированным напряжением стабилизации 12 В и рассеиваемой мощностью до 5 Вт, предназначенный для шунтирования кратковременных перенапряжений и жёсткого ограничения амплитуды сигнала. В отличие от супрессоров, он работает постоянно и не деградирует от одиночных импульсов, если соблюдён тепловой режим. Для инженеров и DIY-энтузиастов это простой способ повысить помехоустойчивость блока питания, реле или индуктивной нагрузки без пересмотра топологии платы.

Ключевые параметры

• Напряжение стабилизации: 12 В (диапазон 11,4–12,6 В при токе теста)
• Максимальная рассеиваемая мощность: 5 Вт при температуре корпуса до 50 °C
• Диапазон рабочих токов: от 5 мА до ~350 мА
• Динамический импеданс: не более 3 Ом в рабочей точке
• Корпус: DO-201AD, аксиальные выводы, пайка или монтаж на панель

Как работает стабилитрон в защитной цепи

При подаче обратного напряжения ниже порога стабилизации через переход течёт микроамперный ток утечки. Как только амплитуда превышает 12 В, лавинный пробой резко снижает сопротивление перехода, и избыточная энергия уходит в тепло на корпусе. Напряжение на выходе фиксируется на уровне 11,4–12,6 В, что достаточно для питания логики, операционных усилителей или затворов полевых транзисторов. Если импульс короткий, тепловая инерция кристалла поглощает его без перегрева. При длительном превышении мощности корпус нагревается, и без радиатора или принудительного обдува возможен тепловой пробой.

Практический нюанс, которого нет в даташите

При монтаже на макетную плату или в корпус с плотной компоновкой не прижимайте корпус стабилитрона к пластиковым стенкам или соседним электролитическим конденсаторам. Воздушный зазор менее 2 мм резко ухудшает конвекцию, и реальная допустимая мощность падает до 2–3 Вт. В импульсных источниках питания с частыми выбросами подключайте анод как можно ближе к земле, а катод — к защищаемой шине, чтобы минимизировать индуктивность проводников. Паразитная индуктивность в 10–20 нГн на длинных выводах способна пропустить на защищаемый узел пик на 2–3 В выше номинала стабилизации. Если стабилитрон работает в паре с токоограничивающим резистором, выбирайте его сопротивление с запасом: при коротком замыкании на входе весь ток пойдёт через переход, и резистор должен ограничить его на уровне не выше 400 мА.

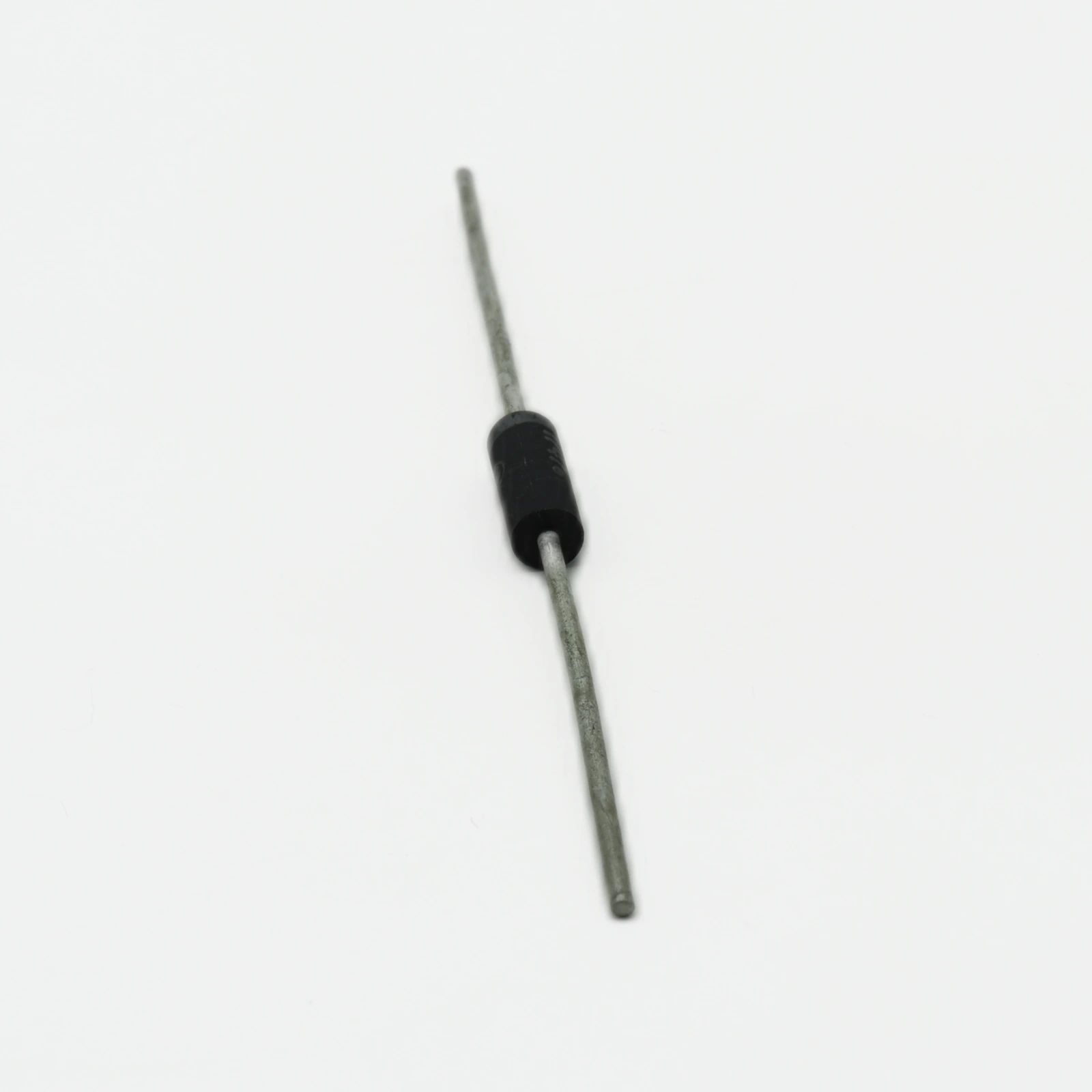

Где применяется

Типовые сценарии использования включают защиту выхода неизолированных DC-DC преобразователей, шунтирование катушек реле и соленоидов при коммутации, ограничение амплитуды на вторичной обмотке маломощных трансформаторов, а также фиксацию уровня сигнала в аналоговых измерительных цепях. В самодельных лабораторных блоках питания модель часто ставят после линейного регулятора как страховку от пробоя проходного транзистора. В промышленных контроллерах она гасит импульсы от индуктивных датчиков и контакторов, предотвращая сбои микроконтроллера.

Аналоги и совместимость

Рекомендации по монтажу и эксплуатации

Для пайки используйте флюс без агрессивных кислот и выдерживайте контакт паяльника с выводом не более 3 секунд, иначе перегрев повредит переход. При работе с токами выше 100 мА обязательно оставляйте свободное пространство вокруг корпуса или крепите его к металлической стойке, которая выполнит роль теплоотвода. Не подключайте стабилитрон напрямую к источнику с низким внутренним сопротивлением без токоограничивающего элемента: даже кратковременный бросок превысит допустимый ток и разрушит кристалл. Для диагностики исправности измерьте обратное сопротивление мультиметром: у исправного прибора оно должно быть в мегаомном диапазоне, а при подаче напряжения выше 12 В через резистор 100–470 Ом на выводах установится стабильное значение около 12 В.

Если вам нужен простой и надёжный способ защитить чувствительную электронику от перенапряжений, 1N5349BG остаётся проверенным решением без лишних затрат. Закажите его в Эиком с бесплатной доставкой по России и получите компонент, который отработает каждый ватт заявленной мощности.
