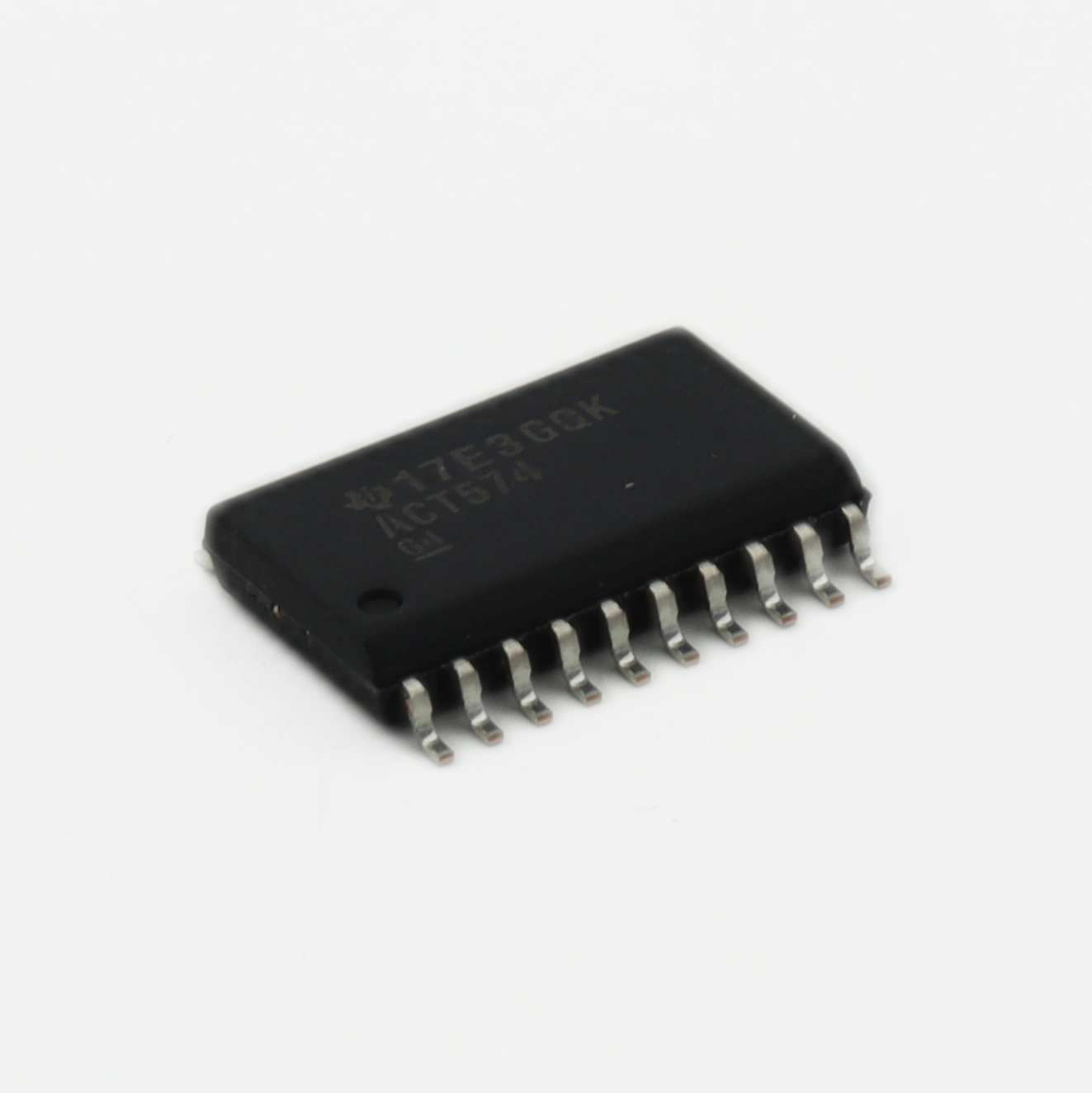

Как синхронизировать параллельные шины данных с помощью SN74ACT574DWR восьмибитного D-триггерного регистра

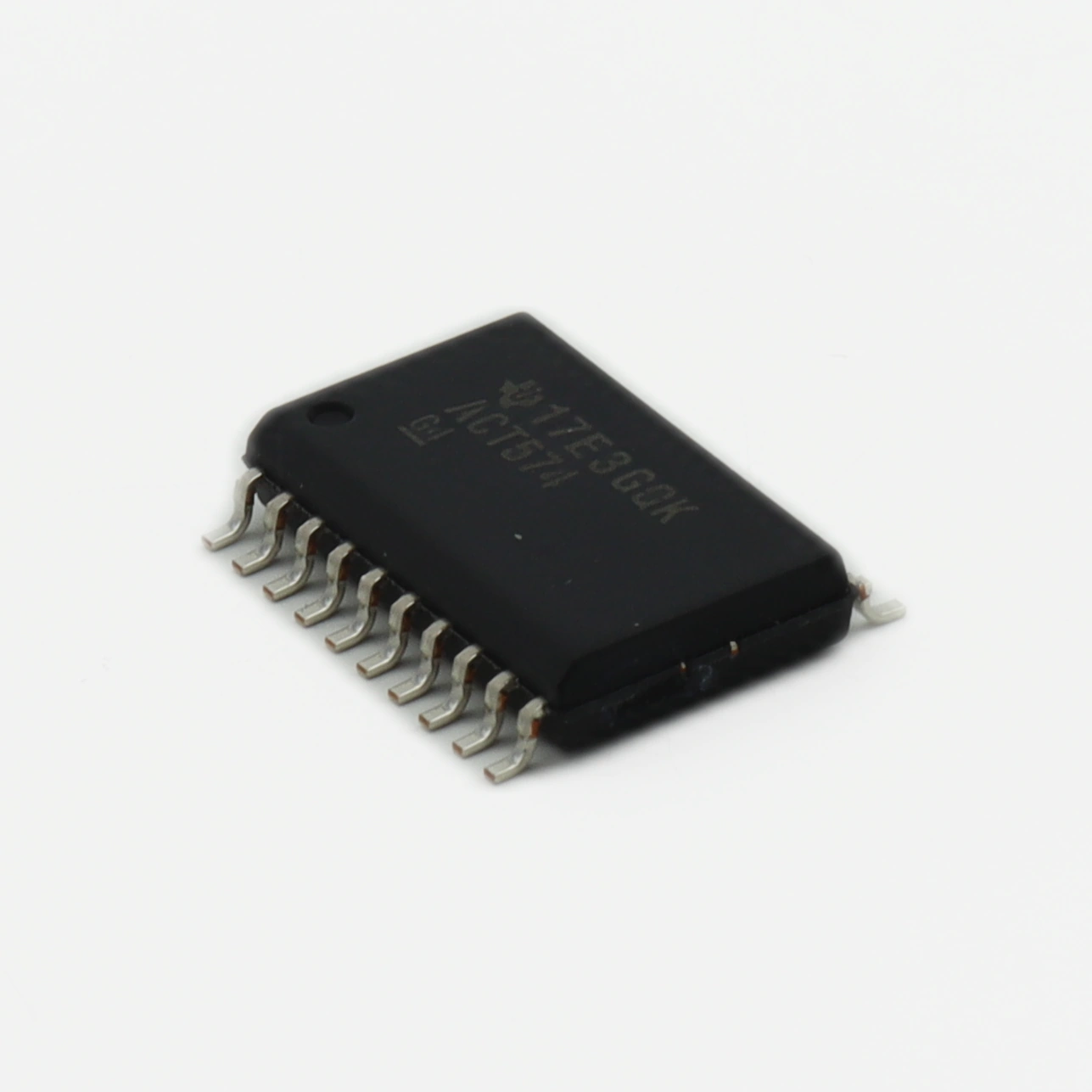

Синхронизация параллельных потоков данных между микроконтроллером и периферией — классическая головная боль при проектировании цифровых шин. Восьмибитный D-триггерный регистр с буферизованным выходом и третьим состоянием SN74ACT574DWR от Texas Instruments, представленный в разделе Логические микросхемы - Триггеры, позволяет зафиксировать состояние входов по фронту тактового сигнала и удерживать его на выходах ровно столько, сколько нужно приёмнику. Корпус SOIC-20, совместимость с ТТЛ-уровнями и быстродействие семейства ACT делают эту микросхему удобной как в промышленных контроллерах, так и в самодельных устройствах на макетных платах. Внутри корпуса размещены восемь D-триггеров с синхронизацией по положительному фронту входа CLK. Каждый триггер запоминает уровень своего информационного входа в момент перехода тактового сигнала из низкого состояния в высокое. Выходы подключены к общей шине через буфер с управлением выводом OE: при высоком уровне на нём все выходы переходят в высокоимпедансное состояние и отключаются от шины. Вход CLR в данной модели отсутствует, поэтому сброс разрядов выполняется программно — подачей нулей на входы с одновременным тактовым импульсом. Чаще всего устройство встречается в роли буфера-защёлки между процессорной шиной и внешними устройствами: светодиодными индикаторами, матрицами клавиатуры, параллельными ЦАП или реле. В самодельных проектах на Arduino регистр удобен для расширения выходов: восемь линий управления можно получить, заняв лишь один порт данных и два управляющих вывода. В промышленных контроллерах микросхема работает как промежуточный изолятор, предотвращающий конфликты при совместном использовании одной шины несколькими источниками. В спецификации не найдёшь прямого указания на характерную проблему макетирования: паразитные наводки на линии CLK при разводке перемычками длиной более 10 см. Ложный фронт на тактовом входе способен записать в регистр «мусор», и на выходах появятся случайные единицы. В действующем макете это выглядит как самопроизвольное переключение индикаторов или реле без видимой причины. Лечится просто: провод от источника тактов укоротите до минимума, параллельно входу CLK поставьте керамический конденсатор 100 пФ на землю, а между выходом микроконтроллера и входом регистра добавьте резистор 33–47 Ом — он гасит отражения. Блокировочный конденсатор 100 нФ по выводу VCC обязателен, и его лучше паять непосредственно на контактные площадки микросхемы, а не тянуть проводами через полплаты. Питание подводите к выводу 20 (VCC) через отдельную дорожку шириной не менее 0,3 мм, а не через общий шлейф с другими микросхемами: при одновременном переключении восьми выходов с нагрузкой 24 мА суммарный импульсный ток достигает 190 мА, и просадка на тонком проводнике может вызвать ложные срабатывания соседних логических элементов. Земляной полигон под корпусом обязателен — он снижает индуктивность обратного пути. Если шина данных длиннее 15 см, последовательно с каждым выходом поставьте резистор 22–33 Ом: он демпфирует выбросы и защищает выходной каскад при случайном коротком замыкании линии. Компонент закрывает типовую задачу фиксации и буферизации восьмиразрядных данных без лишней обвязки. Быстродействия с запасом хватает для интерфейсов до десятков мегагерц, выходы спокойно тянут светодиоды и входы других логических серий, а корпус SOIC-20 удобен и для ручной пайки, и для автоматизированного монтажа. Если нужен предсказуемый и доступный регистр-защёлка для шины — это рабочий вариант без сюрпризов. Оригинальный восьмибитный регистр с буфером 3-State и другие Логические микросхемы - Триггеры Texas Instruments доступны в каталоге Эиком. Уточняйте наличие на складе, актуальную цену и срок поставки у менеджера — при заказе от определённой суммы действует бесплатная доставка по России.Ключевые параметры
Как устроена микросхема

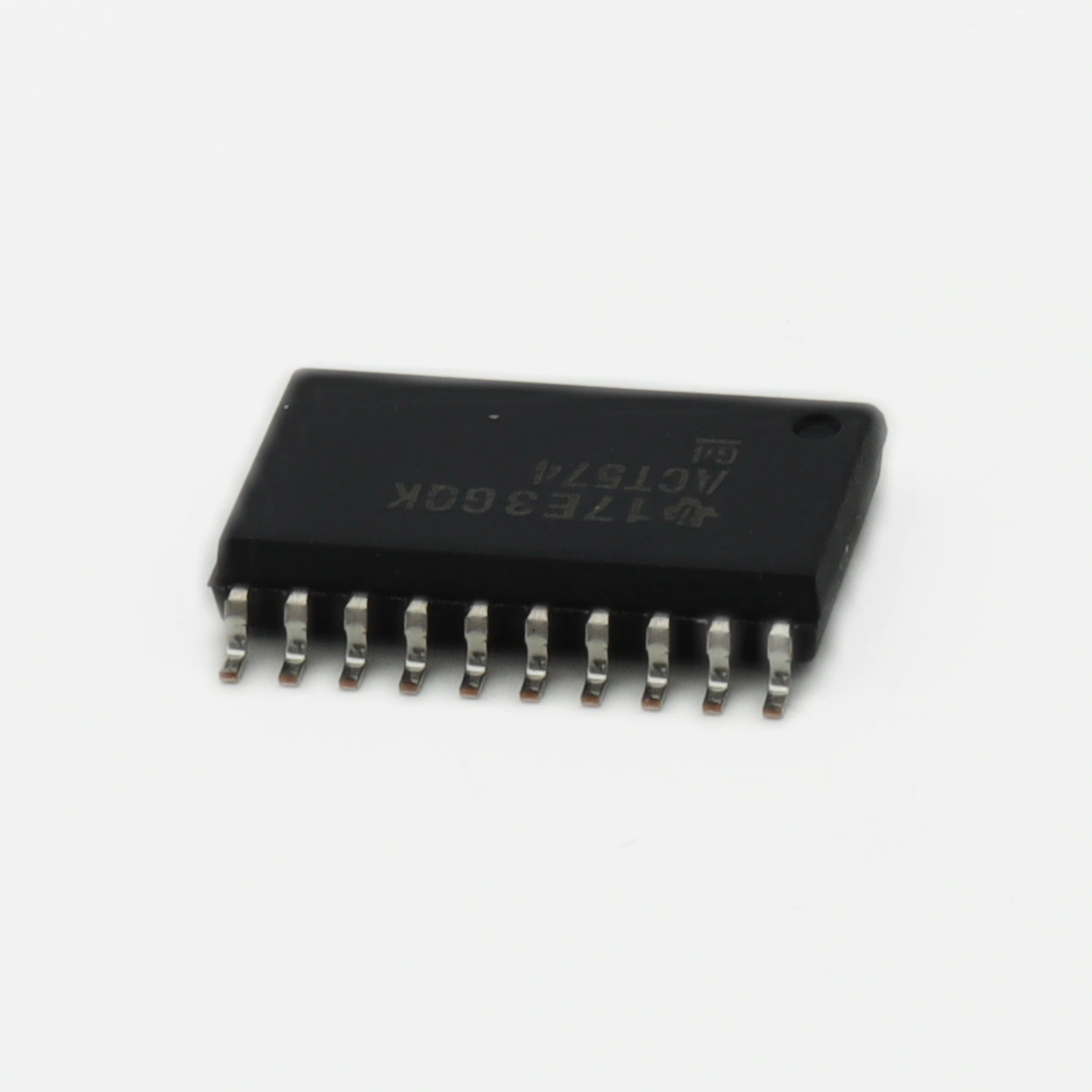

Где применяется
Практический нюанс, о котором молчит даташит

Аналоги и совместимые замены
Партномер Производитель Особенности Совместимость SN74ACT574DWR Texas Instruments ACT, 4,5–5,5 В, 11 нс Базовая модель SN74HCT574DW Texas Instruments HCT, медленнее, CMOS-входы Полная по выводам 74ACT574SC onsemi ACT, аналогичные уровни Полная по выводам SN74FCT574ATDW Texas Instruments FCT, повышенный выходной ток Полная по выводам SN74LVTH574DW Texas Instruments LVT, питание 3,3 В Только для 3,3-вольтовых систем Рекомендации по разводке печатной платы
Итог
