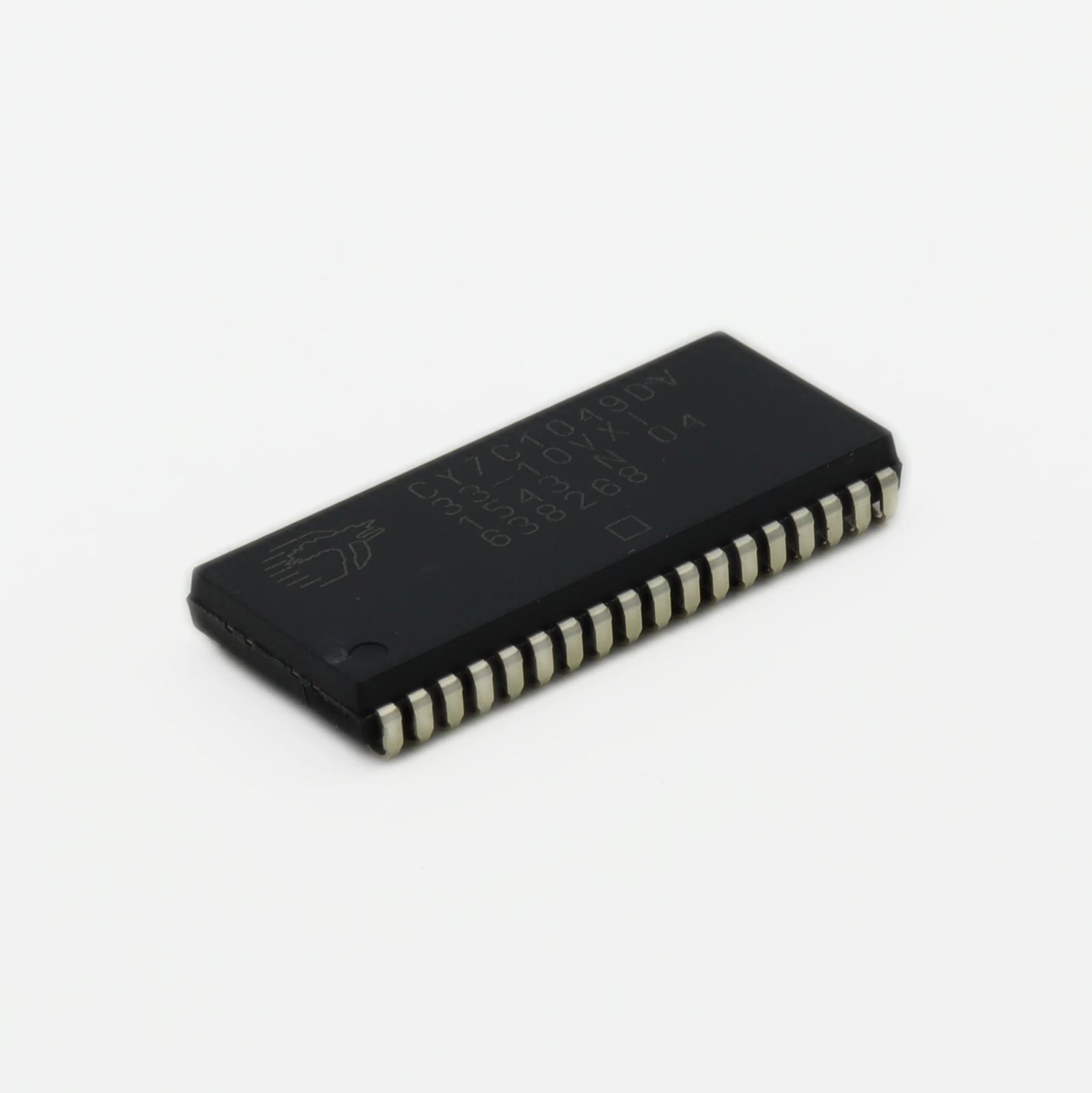

Как ускорить буферизацию данных в FPGA с помощью CY7C1049DV33-10VXIT параллельной SRAM

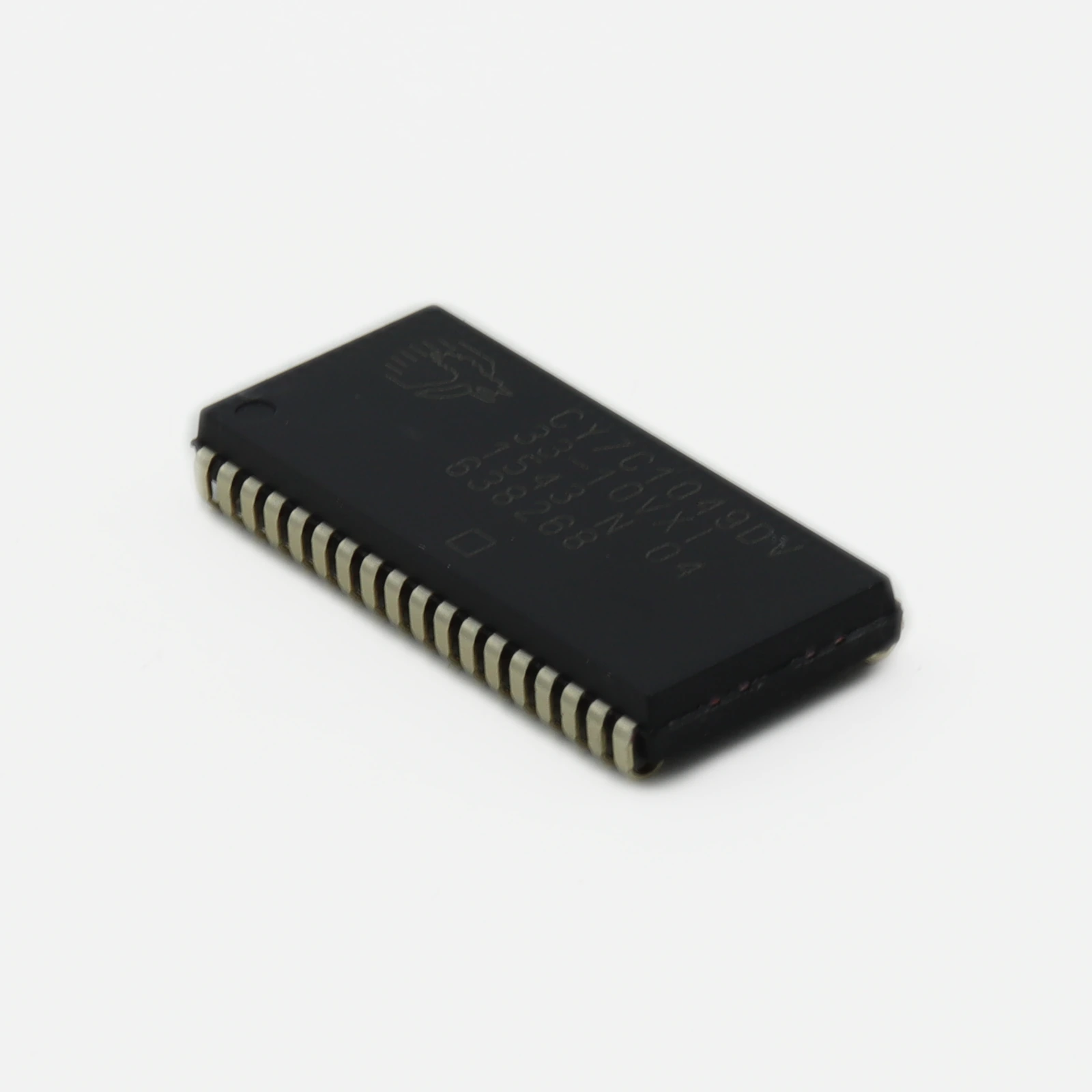

Когда внутренняя память микроконтроллера или FPGA заканчивается, а задержка доступа к внешнему флешу становится критичной, инженеры часто обращаются к быстрой статической памяти. Микросхема CY7C1049DV33-10VXIT от Cypress Semiconductor, представленная в разделе Модули памяти, решает проблему буферизации потоков данных без сложного контроллера таймингов. Это устройство типа «IC SRAM 4MBIT PARALLEL 36SOJ» обеспечивает доступ к данным со скоростью до 10 нс, что позволяет использовать его как прозрачное расширение оперативной памяти или кольцевой буфер для высокоскоростных последовательных интерфейсов.

Ключевые параметры

• Объём памяти: 4 Мбит (512K x 8 бит)
• Тип корпуса: 36-SOJ (Small Outline J-Lead)
• Напряжение питания: 3.3 В ±10%
• Доступное время чтения/записи: 10 нс (макс.)
• Технология: CMOS, низковольтная логика

Архитектура этой памяти построена на классической матрице ячеек SRAM с динамической адресацией. В отличие от DRAM, здесь нет необходимости в циклической регенерации заряда, что упрощает схемотехнику. Однако, как и у любой статической памяти, данные теряются при отключении питания. Для проектов, где требуется сохранность информации после сброса напряжения, эту модель нельзя использовать как основную хранилище конфигурации — она предназначена исключительно для временного хранения активных данных.

Особенности монтажа и эксплуатации

Корпус 36-SOJ имеет специфические выводы с загнутыми концами, которые рассчитаны на пайку в отверстия (THT). Это отличает её от более современных SMD-вариантов и требует внимания при проектировании печатной платы. Расстояние между выводами составляет 1.27 мм, что стандартно для ряда старых интерфейсных чипов. При разработке PCB обязательно учитывайте тепловое расширение: медные дорожки должны быть достаточно широкими, чтобы выдерживать механические нагрузки при пайке.

Важный нюанс, которого нет в даташите: при работе на предельной частоте (10 нс) паразитная индуктивность выводов начинает играть значительную роль. Если вы планируете использовать этот компонент в системах с тактовой частотой выше 50 МГц, рекомендуется устанавливать керамические конденсаторы развязки (100 нФ) максимально близко к контактам VCC и GND каждого блока питания чипа. Без этого могут возникать ложные срабатывания при резких перепадах тока во время операций записи.

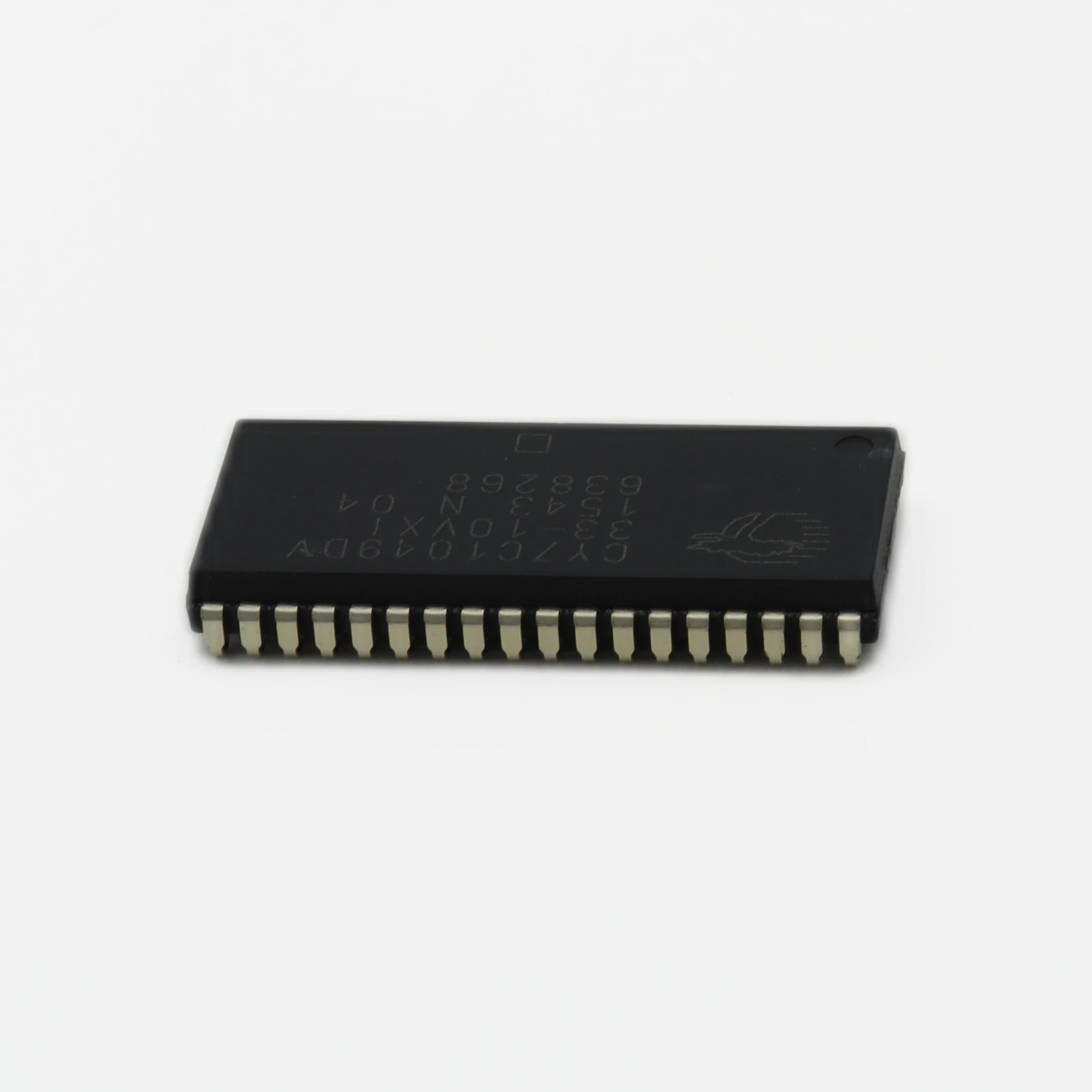

Где применяется данный компонент

Типичными областями применения являются промышленные контроллеры, системы сбора телеметрии и старые модели роутеров, где требовалось увеличить объём RAM без замены основной платы. Также эта память хорошо подходит для DIY-проектов на базе Arduino или STM32, где необходимо реализовать FIFO-буфер для UART или SPI-интерфейса. Благодаря параллельному интерфейсу, подключение к микроконтроллеру осуществляется напрямую через GPIO-порты, что исключает необходимость в дополнительных драйверах.

Аналоги и замена

При замене обращайте внимание на температурный диапазон. Базовая версия работает в диапазоне -40...+85°C, что соответствует коммерческому классу. Если ваш проект эксплуатируется в условиях крайнего холода или жары, убедитесь, что выбранный аналог поддерживает расширенный температурный диапазон (Industrial grade).

Для реализации надёжного буфера данных в вашей системе, заказывайте CY7C1049DV33-10VXIT прямо сейчас. Мы предлагаем оригинальные компоненты с гарантией подлинности и быстрой отправкой по всей России.
