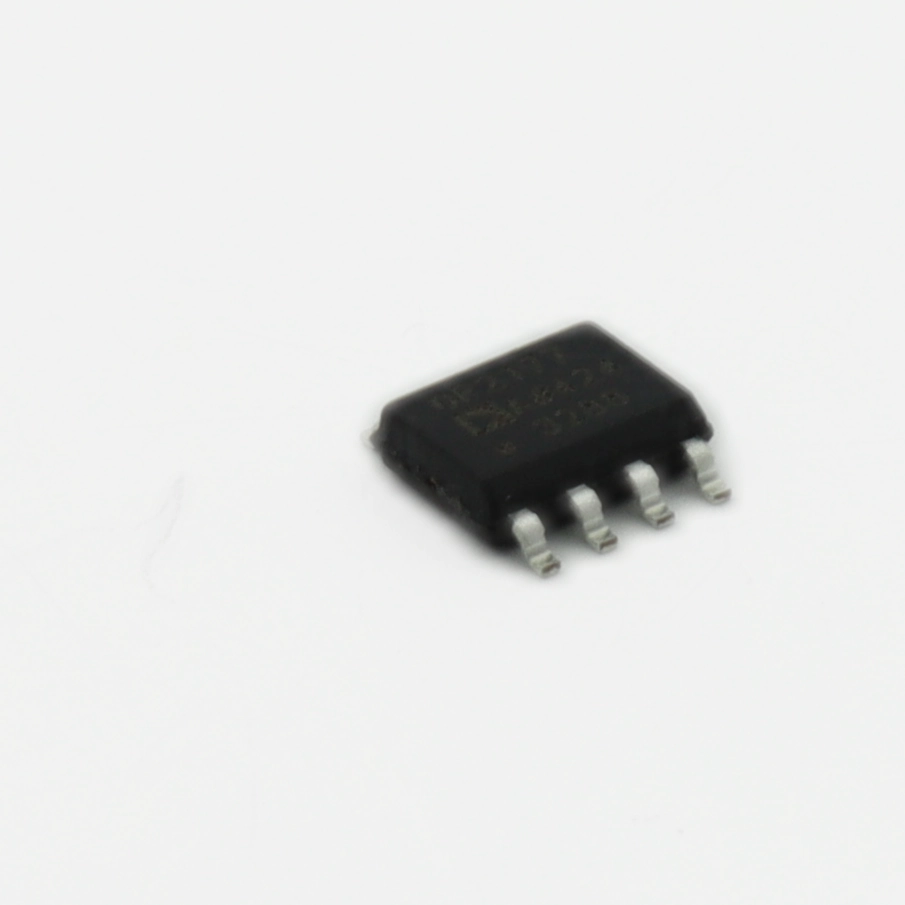

Как устранить дрейф нуля в прецизионном тракте с помощью OP2177ARZ операционного усилителя

Дрейф нуля — тихий убийца точности в измерительных трактах. Даже качественный АЦП на 24 бита теряет смысл, если перед ним стоит усилитель, у которого смещение «плывёт» от температуры или деградации питания. Операционный усилитель OP2177ARZ от Analog Devices Inc., представленный в разделе Линейные микросхемы — Усилители (инструментальные, буферные, операционные), создан именно для таких задач: минимальное начальное смещение, ничтожный шум и предсказуемое поведение в широком диапазоне условий. Это биполярный прецизионный ОУ с автокалибровкой (auto-zero), который не требует внешней подстройки и сохраняет характеристики от партии к партии. Если вы проектируете тензометрию, прецизионное питание или медицинский датчик — этот обзор сэкономит вам несколько вечеров отладки.

Ключевые параметры

• Начальное смещение (Vos): не более 25 мкВ
• Температурный дрейф смещения: 0,3 мкВ/°C (тип.)
• Шум 0,1–10 Гц: 0,45 мкВ (размах)
• Входной ток смещения: ±1 нА (тип.)
• Напряжение питания: ±5 В … ±18 В
• Скорость нарастания: 0,7 В/мкс
• Полоса единичного усиления: 1,3 МГц

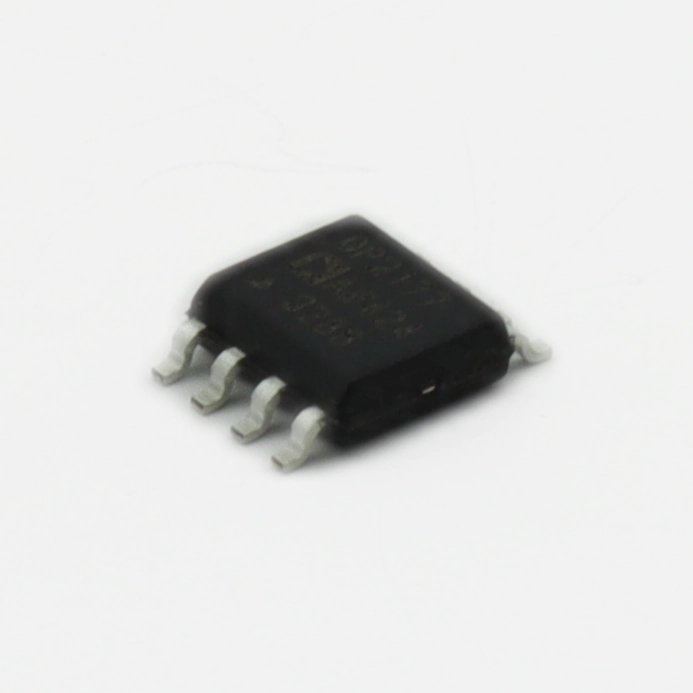

• Корпус: 8-SOIC (SOIC-8), бессвинцовый

Архитектура и особенности

Внутри корпуса скрывается не классическая биполярная пара, а схема с периодической автокоррекцией смещения. Внутренний тактовый генератор переключает входные каскады, измеряет собственную ошибку и компенсирует её. Для пользователя это означает одно: напряжение смещения практически не зависит от температуры и старения. Не нужно ставить подстроечный резистор на выводы offset null, не нужно прогревать прибор полчаса перед калибровкой.

Обратная сторона медали — широкополосный цифровой шум от тактовой коррекции. Он проявляется как широкополосная «полка» в спектре выше нескольких килогерц. В большинстве измерительных приложений это не проблема, но при работе с высокоимпедансными источниками и полосой свыше 100 кГц стоит предусмотреть ФНЧ на выходе.

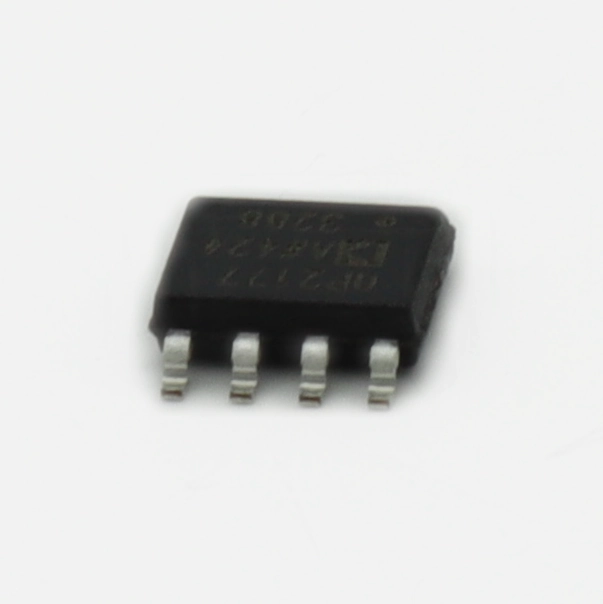

Где применяется

Практические сценарии, где данная модель раскрывает потенциал:

• Тензометрические мосты. Усиление сигнала 1–10 мВ с моста Уитстона до уровня АЦП. Низкий дрейф исключает необходимость частой перекалибровки весового оборудования.
• Прецизионные источники опорного напряжения. Буферизация выхода ИОН (например, REF195 или ADR4525) без внесения дополнительной погрешности.
• Медицинские датчики. Усиление сигналов термопар, термисторов и мостовых датчиков давления в портативных приборах с батарейным питанием.
• Интеграторы и фильтры низких частот. Минимальный входной ток позволяет строить интеграторы с постоянной времени в десятки секунд без утечки через вход.
• Калибровочное оборудование. Выходные каскады прецизионных источников тока и напряжения, где требуется стабильность в течение месяцев без подстройки.

Практический совет: монтаж и разводка

В даташите нет прямого указания на критичность остатков флюса, но для этой микросхемы это вопрос номер один. Входные выводы расположены на выводах 2 и 3, а вывод 1 (offset null / компенсация) имеет высокое сопротивление. Остатки флюса между выводами 1–3 создают поверхностную утечку в единицы наноампер, что полностью перечёркивает паспортный входной ток 1 нА. После пайки промойте плату изопропанолом или специализированным очистителем, затем просушите при 60–80 °C не менее 30 минут. Если устройство работает при влажности выше 60 %, покрывайте зону вокруг микросхемы защитным лаком (конформным покрытием), но до полного высыхания флюса под ним.

Второй нюанс — земляная петля. Выводы питания (4 и 7) блокируйте керамическими конденсаторами 100 нФ как можно ближе к корпусу, плюс электролит 10 мкФ на шину питания платы. Разводку ведите «звездой» от одной точки, а не цепочкой по полигону. Для сигналов ниже 1 мкВ используйте экранированный кабель с подключением экрана только со стороны источника.

Аналоги и совместимые замены

Итог

OP2177ARZ — не самый быстрый и не самый дешёвый операционный усилитель на рынке. Его сила в другом: он берёт на себя рутину борьбы со смещением и дрейфом, позволяя инженеру сосредоточиться на архитектуре системы. Если ваш измерительный тракт работает с сигналами порядка милливольт и ниже, а калибровка «на коленке» раз в полгода не входит в планы — этот компонент закроет вопрос точности на аппаратном уровне. Главное — не испортить паспортные характеристики грязной пайкой и плохой разводкой земли.
