Как устранить потери в выпрямителе с помощью YBSM4010 диодного моста

При разработке компактных импульсных блоков питания каждый вольт и каждый миллиампер на счету. Когда стандартные диодные мосты в корпусах DB107 начинают занимать слишком много места на плате, на помощь приходит YBSM4010 — однофазный диодный мост от Yangjie technology, представленный в разделе Диоды - мостовые выпрямители. Этот компонент сочетает в себе мощность классических «четырехамперников» и габариты, привычные для SMD-монтажа.

Инженеры, сталкивающиеся с проектированием плотных компоновок, знают, что переход на компактные выпрямители часто означает компромисс между тепловыделением и размерами. YBSM4010 разрушает этот стереотип: при токе до 4 А он сохраняет корпус 8.2×6.3 мм, что позволяет размещать его даже в тонких зарядных устройствах и LED-драйверах. Рассмотрим, как использовать потенциал этого компонента без потери надежности.

Технический обзор

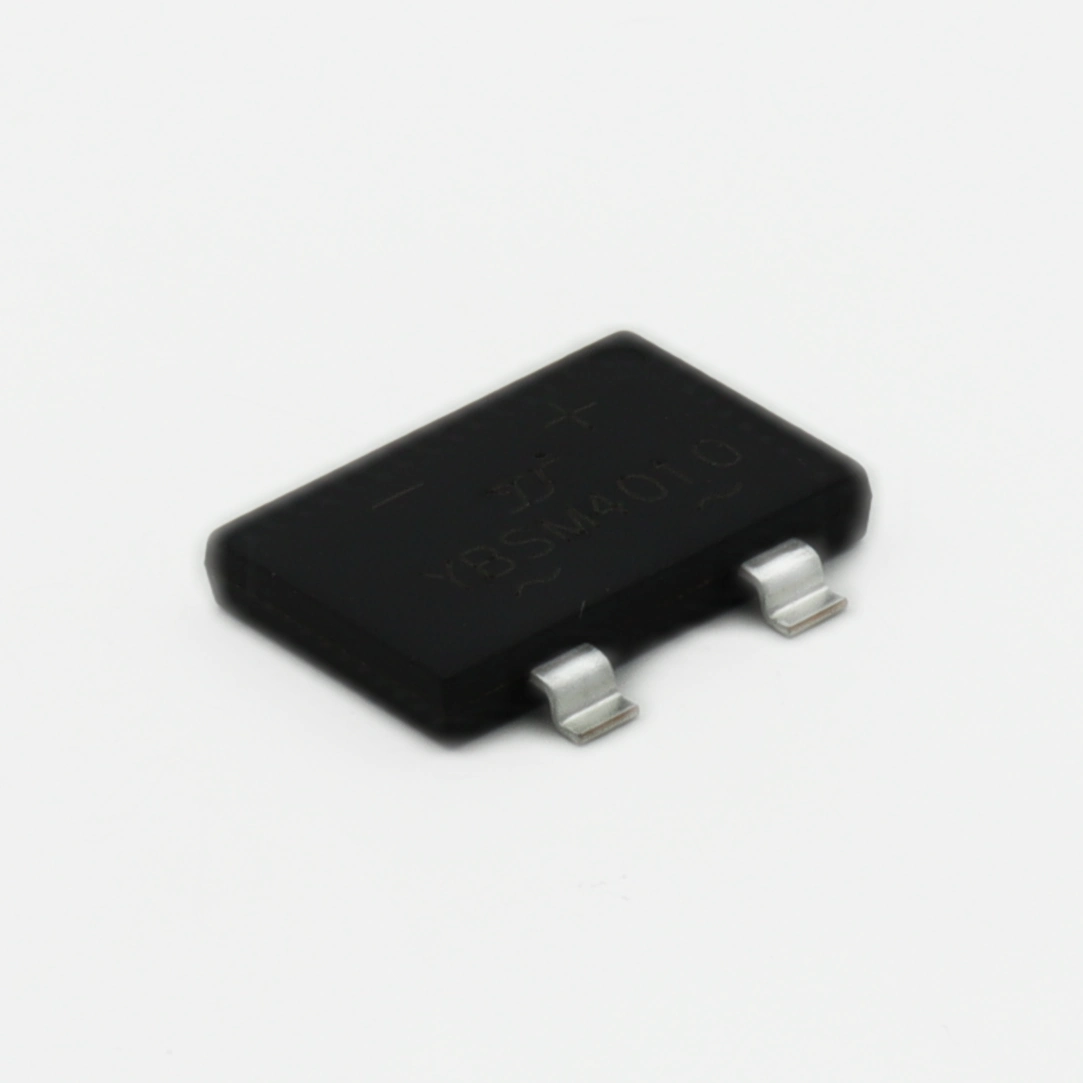

YBSM4010 представляет собой однофазный диодный мост с изолированным корпусом YBSM, предназначенный для поверхностного монтажа. Внутри — четыре кремниевых p-n перехода, включенные по мостовой схеме. Максимальное повторяющееся импульсное обратное напряжение составляет 1000 В, что делает компонент пригодным для работы в сетях 220 В с запасом на скачки до 2.5 раз от номинала.

Прямое напряжение на каждом диоде не превышает 1.1 В при токе 2 А, что обеспечивает минимальные потери даже в режимах с высоким КПД. Компонент выпускается в ленте на катушке, что упрощает автоматизированную сборку, но при ручном монтаже требует соблюдения температурного профиля из-за теплоемкости пластика корпуса.

Ключевые параметры

Особенности применения

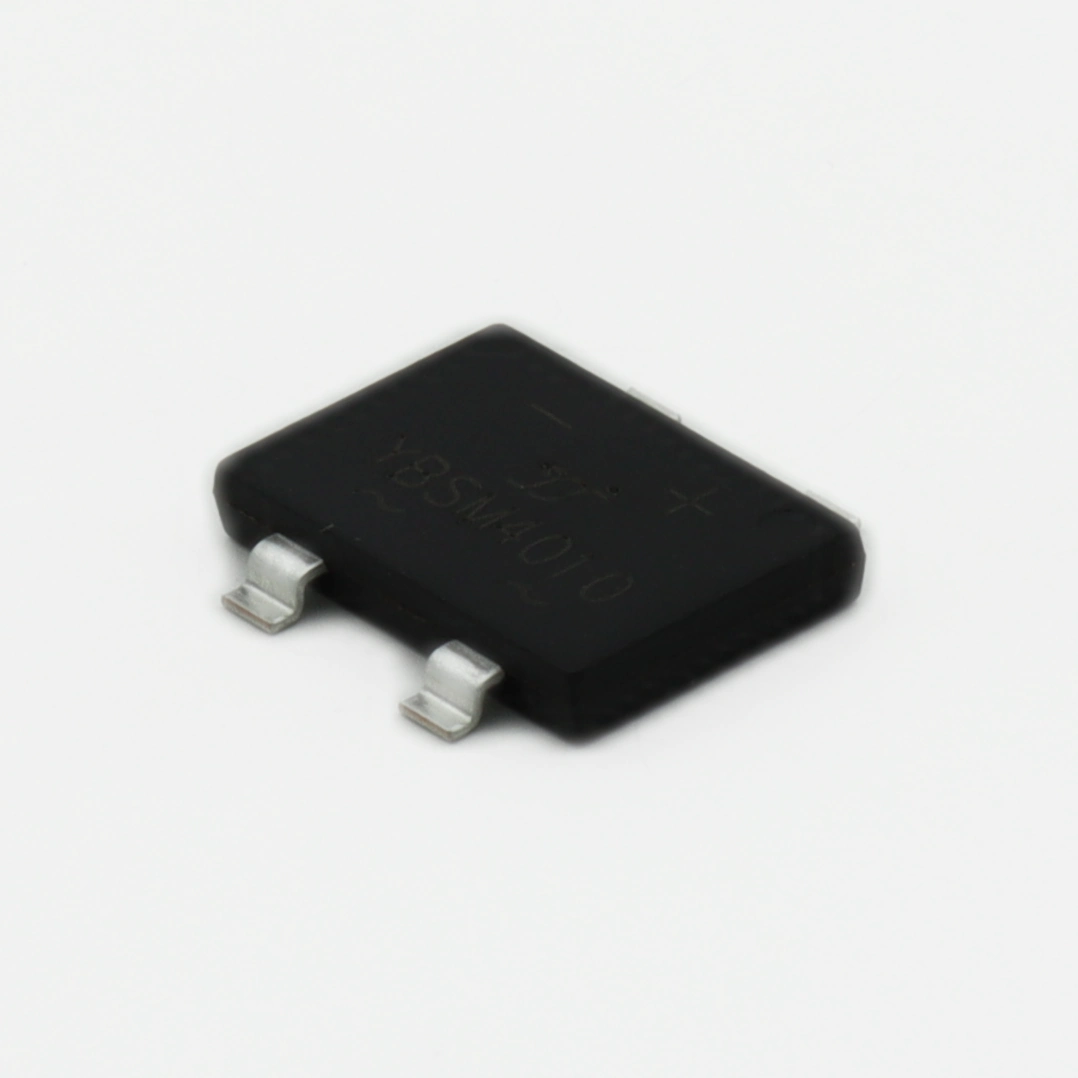

Корпус YBSM имеет выводы, загнутые под углом для пайки на контактные площадки. Это создает специфические требования к тепловому менеджменту: в отличие от сквозных отверстий, здесь тепло отводится только через площадки под корпусом и дорожки. При длительной работе на токе выше 2 А обязательно использование медных полигонов площадью не менее 100 мм² на каждый вывод.

В реальных схемах этот диодный мост демонстрирует устойчивость к импульсным перегрузкам, но чувствителен к превышению dV/dt. При работе с индуктивными нагрузками без снаббера возможен пробой из-за выбросов напряжения. В таких случаях параллельно входу рекомендуется установить RC-цепочку (например, 100 Ом + 100 пФ) или варистор на 275 В.

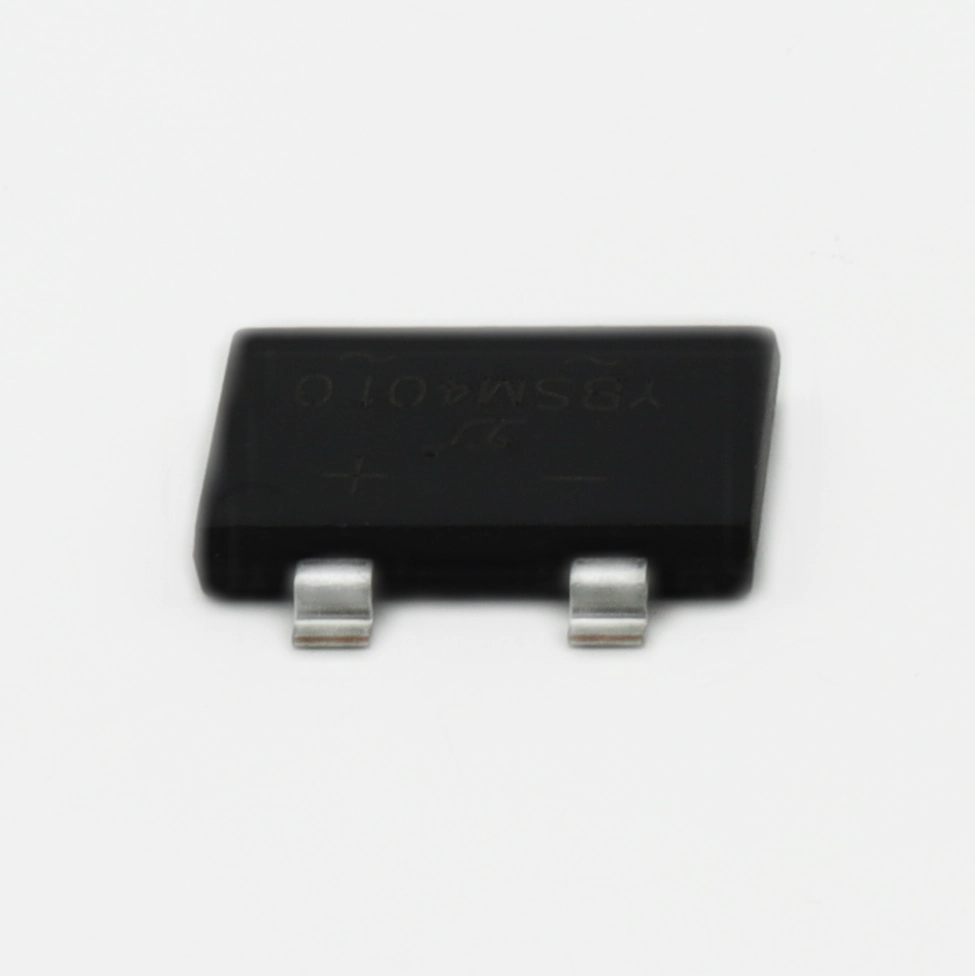

Где применяется

• Импульсные блоки питания с габаритной высотой менее 15 мм — зарядные устройства для ноутбуков, сетевые адаптеры;
• Драйверы светодиодных светильников мощностью 50–150 Вт с критичными требованиями к габаритам;
• Входные выпрямители в частотных преобразователях мощностью до 2.2 кВт;
• Автоматические выключатели с электронным расцепителем, где важна компоновка по высоте;
• Промышленные контроллеры с плотным монтажом, заменяющие мосты в корпусе DB-1.

Практический совет

Если YBSM4010 перегревается при токе 2 А в вашей схеме, не спешите менять компонент на более мощный аналог. Проблема часто кроется в недостаточной площади контактных площадок. Попробуйте добавить термопрокладку под корпус (толщиной 0.5 мм) между мостом и платой — это уменьшит термическое сопротивление на 30–40% без изменения разводки. Также проверьте, не перекрывают ли полигоны сигнальные дорожки: зазор менее 0.5 мм между токовыми шинами и земляным полигоном создает паразитную емкость, которая наводит шумы в цепи питания микроконтроллера.

При ручной пайке избегайте перегрева выводов: температура паяльника не должна превышать 350°C, а время контакта — 3 секунды. Перегрев разрушает герметичность корпуса YBSM, что приводит к отказу через 500–1000 часов эксплуатации из-за диффузии влаги.

Аналоги и сравнение

При выборе замены обратите внимание на тепловое сопротивление: у дешевых аналогов из неизвестных брендов оно может достигать 25 °C/Вт, что приведет к перегреву на 40°C выше расчетного при токе 3 А.

Заключение

Для проектов, где критичны габариты и энергоэффективность, YBSM4010 от Yangjie technology представляет собой взвешенное решение между классическими выпрямителями и дорогими синхронными схемами. Он позволяет сократить площадь платы на 40% по сравнению с KBP-серией без потери надежности. При соблюдении теплового режима и правильной разводке земли этот компонент прослужит годы в промышленных и бытовых устройствах. Если вы проектируете компактный блок питания или LED-драйвер, обратите внимание на этот диодный мост — он доступен для заказа в разделе Диоды - мостовые выпрямители.
