Как защитить маломощный блок питания от перегрузки с помощью 5MF 500-R плавкого предохранителя

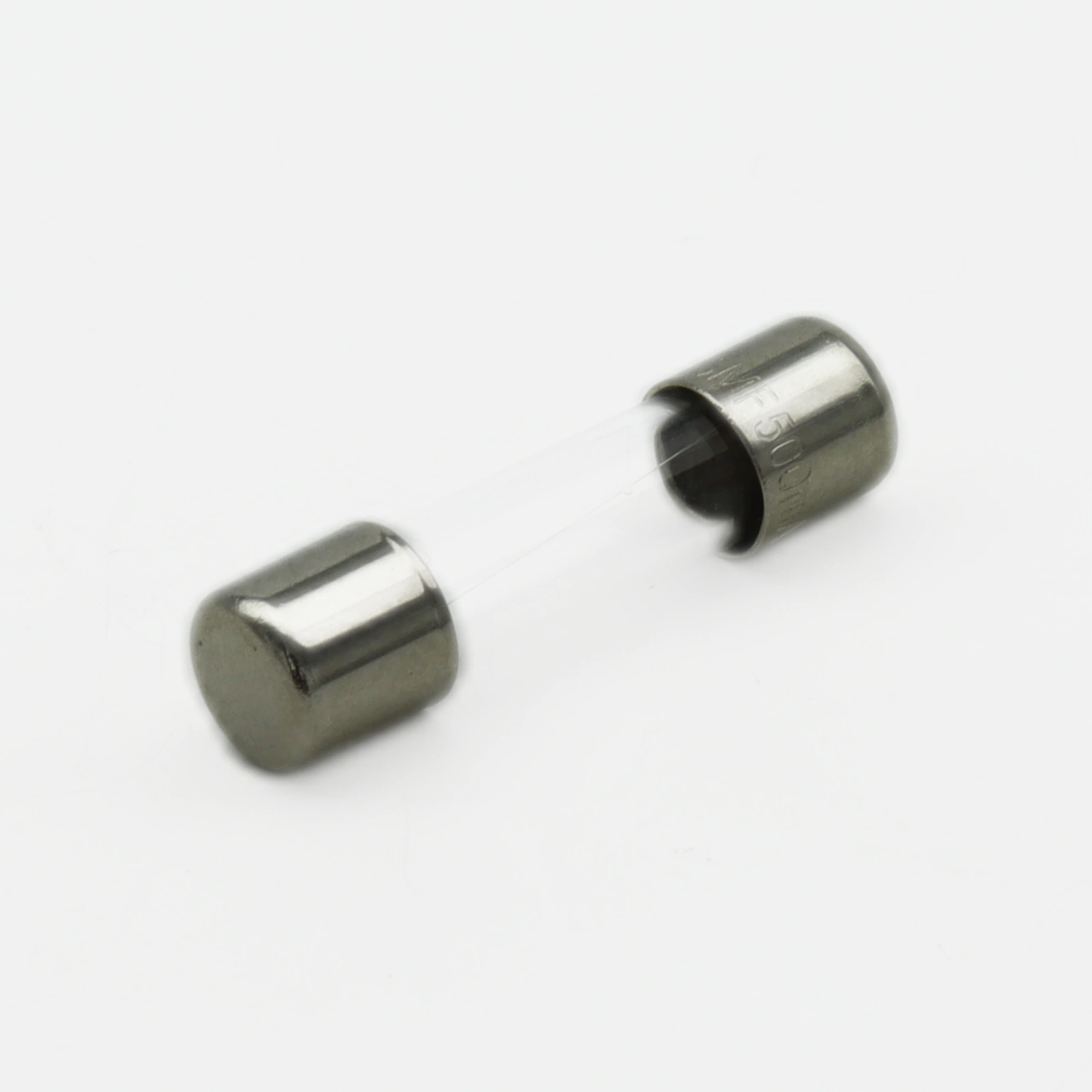

Любой лабораторный блок питания или зарядное устройство для малоточных аккумуляторов рано или поздно сталкивается с коротким замыканием на выходе. Плавкий предохранитель 5MF 500-R производства Bel Fuse Inc., представленный в разделе Плавкие предохранители, как раз рассчитан на такие сценарии: он прерывает аварийный ток до того, как перегреются дорожки платы или силовой трансформатор. Это миниатюрный защитный элемент на номинальный ток 500 мА, который часто ставят в цепи питания микроконтроллерных устройств, датчиков и слаботочных адаптеров. Почему именно он оказывается удобным в ремонте и какие подводные камни ждут при его монтаже — разберём дальше.

Ключевые параметры

• Номинальный ток: 500 мА
• Тип срабатывания: быстрый (fast-acting)

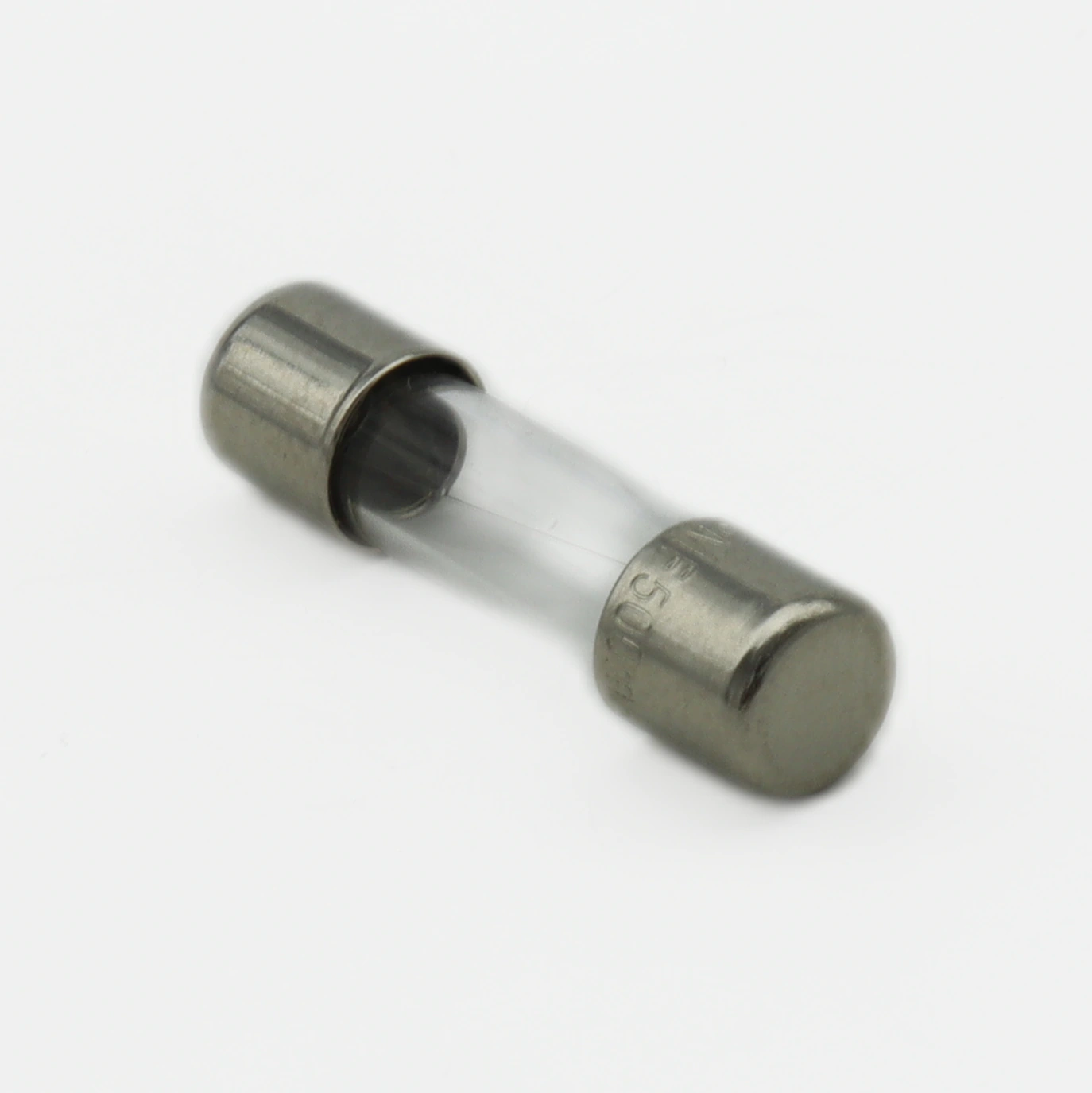

• Конструктив: миниатюрный плавкий предохранитель серии 5MF
• Назначение: защита низковольтных цепей питания от перегрузки и короткого замыкания
• Производитель: Bel Fuse Inc.

Конструкция и принцип работы

Внутри корпуса находится калиброванная плавкая вставка, которая при превышении допустимого тока нагревается и разрушается, размыкая цепь. Быстрая характеристика срабатывания означает, что элемент реагирует на перегрузку без искусственной задержки. Это важно там, где защищаемая электроника не терпит даже кратковременного превышения тока: операционные усилители, АЦП, маломощные стабилизаторы. В отличие от самовосстанавливающихся полимерных предохранителей, данная модель после срабатывания требует замены, зато обеспечивает предсказуемое и необратимое отключение аварии.

Где применяется

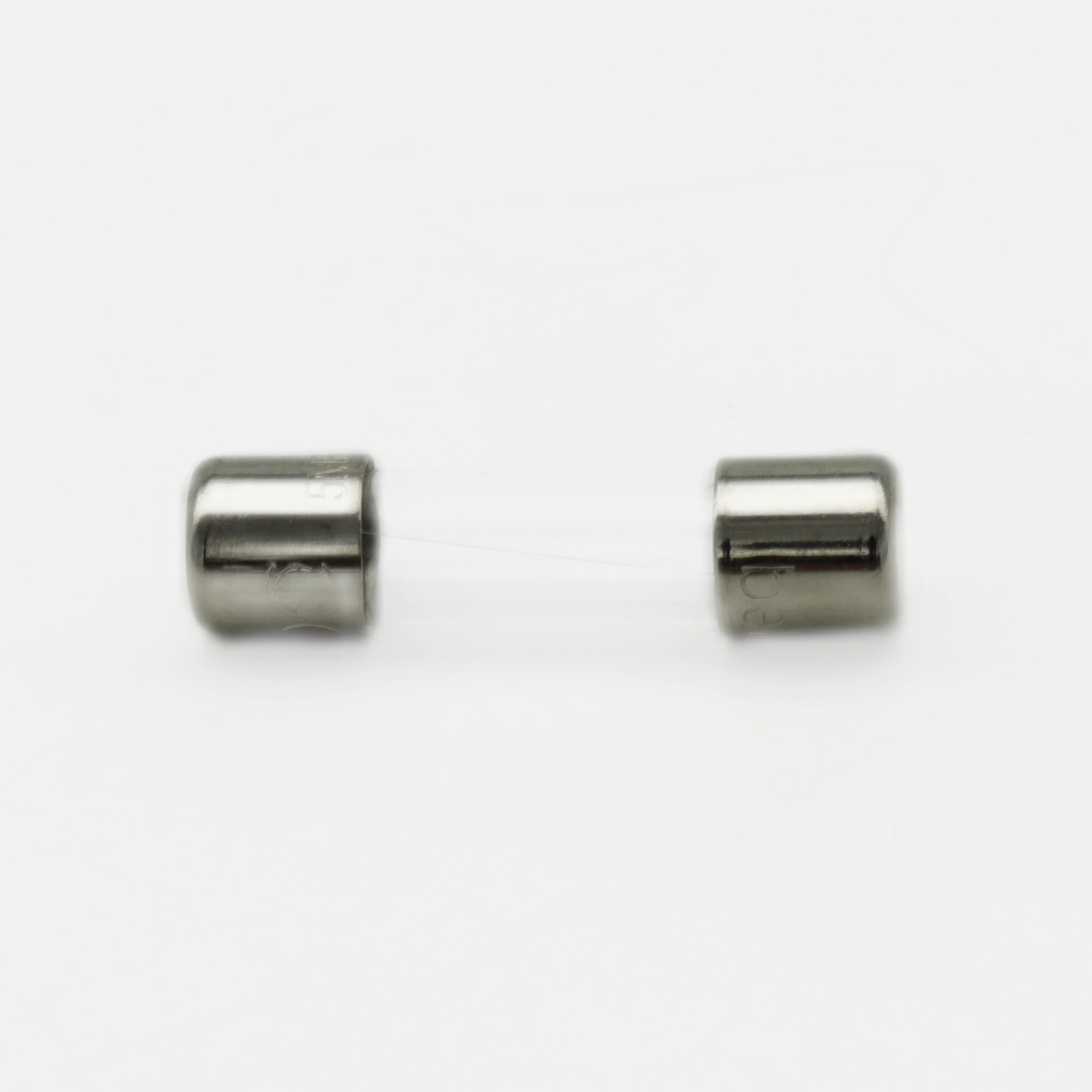

Чаще всего изделие встречается во входных цепях маломощных источников питания: адаптеры 5–12 В, зарядные модули, платы ардуино-совместимых устройств, измерительные приборы с питанием от USB или внешнего блока. Номинал 500 мА хорошо подходит для защиты линий, где рабочий ток составляет 300–400 мА, а аварийный режим начинается при заметном превышении. В самодельных конструкциях этот компонент удобно ставить сразу после разъёма питания: если пользователь перепутает полярность или случайно замкнёт выход, сгорит только предохранитель, а не вся плата.

Практический нюанс монтажа

Есть момент, который редко отражают в документации: при пайке держателя предохранителя на плату не перегревайте контактные площадки. Длительный нагрев паяльником может деформировать пластиковые элементы держателя или ослабить пружинный контакт, из-за чего вставка будет сидеть неплотно и греться в рабочем режиме. Второй нюанс — ток удержания. Если схема при включении потребляет короткий импульс выше 500 мА (например, заряд входных ёмкостей), лучше взять следующий номинал или добавить термистор, иначе возможны ложные срабатывания при каждом включении. И помните: установка предохранителя не отменяет правильного расчёта сечения дорожек — он защищает от тока, но не спасает от плохой разводки земли.

Аналоги и совместимые варианты

Итог

Для малоточных цепей питания 5MF 500-R остаётся простым и надёжным решением: минимум деталей, понятное поведение при аварии, лёгкая замена в полевых условиях. Если вы собираете блок питания, зарядное устройство или измерительный стенд, заложите этот предохранитель в схему заранее — ремонт обойдётся в копейки вместо замены выгоревшей платы. Заказать оригинальный компонент от Bel Fuse можно в каталоге Эиком с бесплатной доставкой.
