Как защитить силовую цепь от перегрева — MOF5WS-47R металлооксидный резистор 5 Вт, 47 Ом

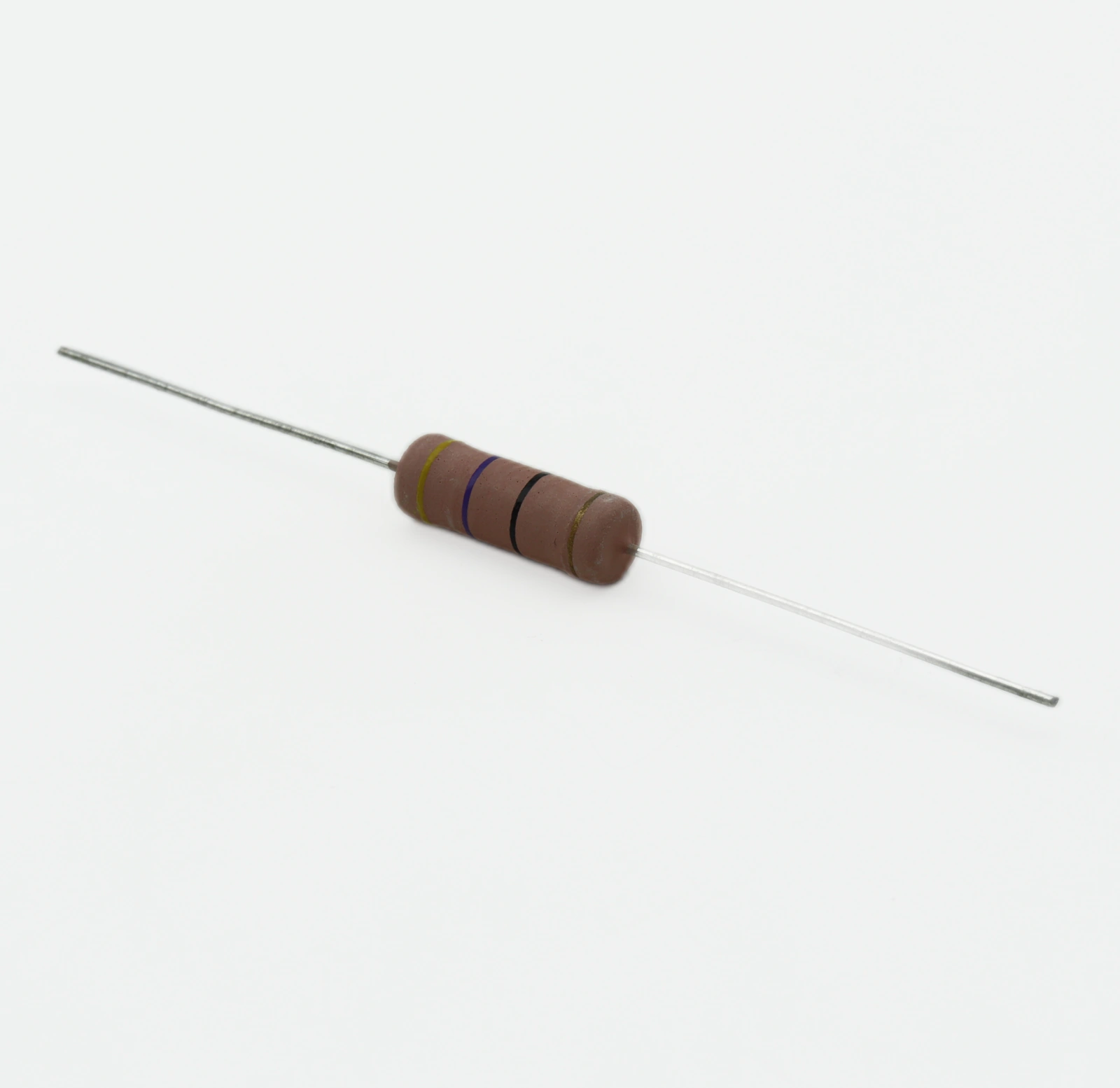

Защита силовой цепи от бросков тока и перегрева — задача, которую нельзя решить программно, только аппаратно. Резистор MOF5WS-47R от SR PASSIVES, представленный в разделе Электронные компоненты, — это металлооксидный проволочный компонент на 5 Вт с сопротивлением 47 Ом, способный выдерживать серьёзные импульсные нагрузки. Если вы проектируете источник питания, зарядное устройство или схему с ограничением пускового тока, этот резистор заслуживает места в вашей спецификации. Давайте разберёмся, почему именно он часто оказывается лучшим выбором, чем привычные SMD-компоненты или углеродистые аналоги.

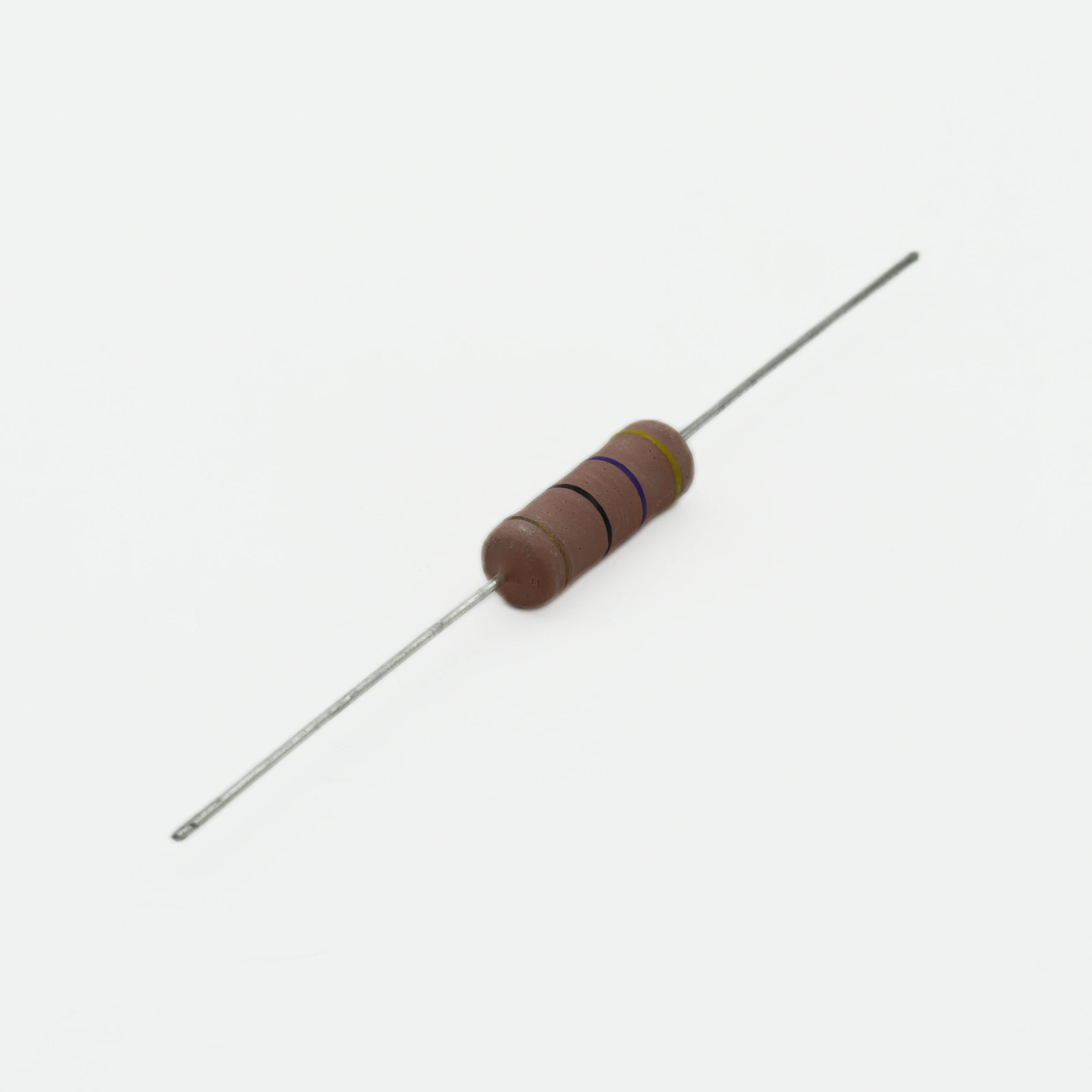

Что скрывается за маркировкой MOF5WS-47R

Расшифровка партномера здесь говорит сама за себя. MOF — Metal Oxide Film, металлооксидная плёнка: резистивный элемент нанесён на керамический стержень и покрыт слоем оксида металла, что даёт хорошую стабильность сопротивления при нагреве. 5W — номинальная рассеиваемая мощность 5 Вт при температуре окружающей среды до 70 °C. S указывает на стандартную серию, а 47R — сопротивление 47 Ом. Допуск у этой серии составляет ±5%, что для силового резистора вполне достаточно.

Ключевые параметры

• Номинальное сопротивление: 47 Ом
• Допуск сопротивления: ±5%
• Номинальная мощность: 5 Вт (при Ta ≤ 70 °C)
• Максимальное рабочее напряжение: 350 В
• Максимальное импульсное напряжение: 700 В
• ТКС (температурный коэффициент сопротивления): ±300 ppm/°C
• Рабочий диапазон температур: от −55 до +155 °C
• Тип монтажа: выводной, осевой (axial)
• Покрытие: негорючее эпоксидное, серого цвета
• Размеры корпуса: Ø 6,5 мм × 15,5 мм (ориентировочно)

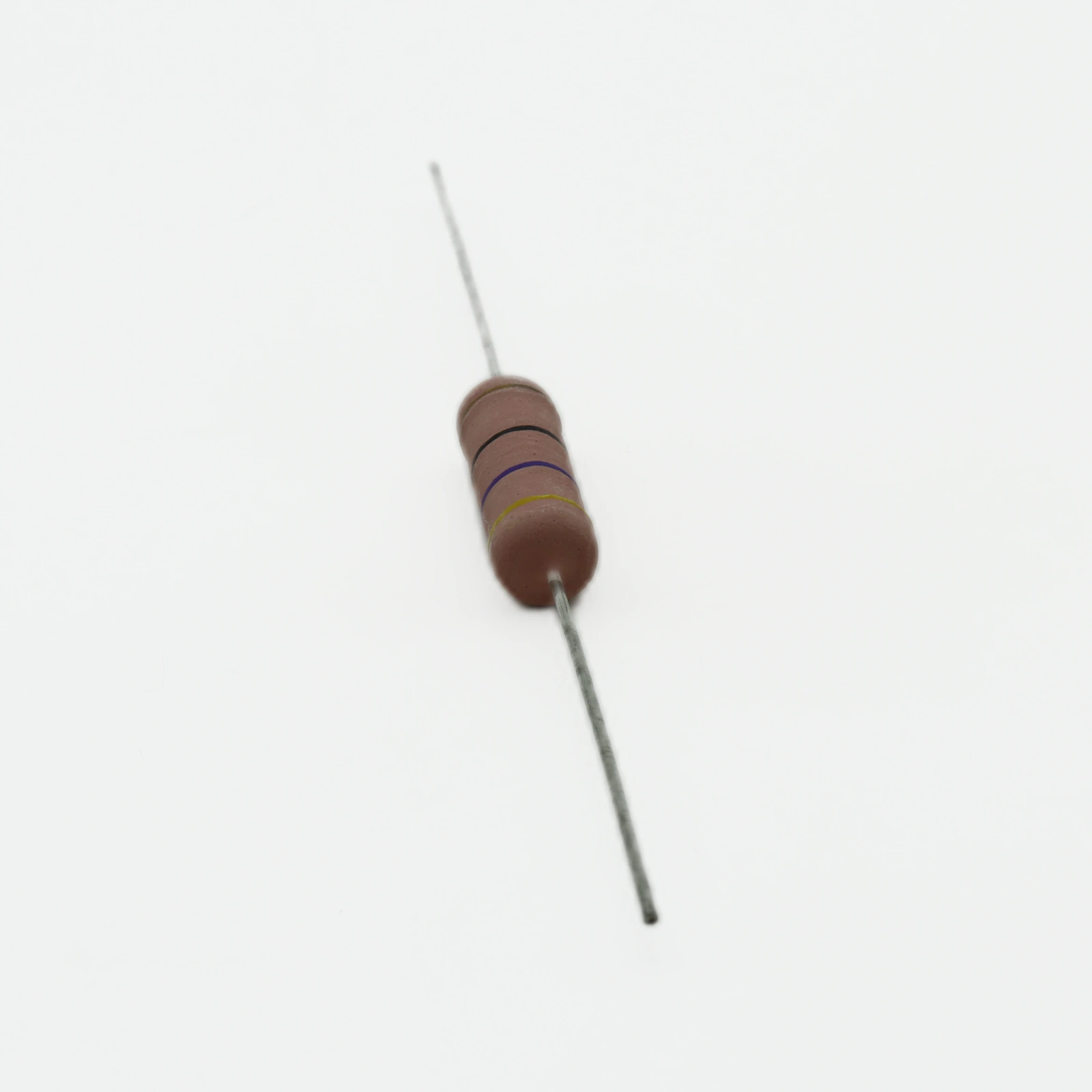

Где применяется металлооксидный резистор на 5 Вт

Металлооксидные резисторы с мощностью от 3 до 7 Вт — это рабочие лошадки в силовой электронике. Данная модель находит применение там, где обычный чип-резистор просто испарится, а проволочный вариант в керамическом корпусе будет избыточно дорогим. Вот основные сценарии:

• Ограничение пускового тока (inrush current limiting): в выпрямителях импульсных блоков питания резистор 47 Ом на входе ограничивает зарядный ток конденсаторов фильтра, защищая диодный мост и предохранитель.
• Цепи разряда конденсаторов (bleeding): после отключения питания ёмкости фильтра могут долго держать опасный заряд. Резистор 47 Ом, подключённый параллельно конденсатору, разрядит его за считанные секунды.
• Токоизмерительные шунты в грубых схемах: там, где не нужна прецизионная точность, но важна способность выдерживать импульсные токи до десятков ампер.
• Демпфирование колебаний: в снабберных цепях последовательно с конденсатором резистор гасит паразитные колебания в импульсных преобразователях.
• Нагрузочный резистор: для проверки блоков питания или создания минимальной нагрузки в цепях, где она необходима для стабильной работы регулятора.

Почему металлооксидная технология, а не проволока или углерод

У каждой технологии изготовления мощных резисторов есть свои сильные и слабые стороны. Металлооксидная плёнка занимает интересную промежуточную позицию. По сравнению с углеродистыми плёночными резисторами она выдерживает значительно большие мощности и гораздо лучше переносит импульсные перегрузки — оксидный слой не разрушается от кратковременного броска тока так легко, как углерод. А по сравнению с проволочными резисторами в керамических корпусах металлооксидный вариант заметно компактнее и дешевле при сопоставимой мощности. Кроме того, у него ниже паразитная индуктивность, что важно в импульсных схемах с быстрыми фронтами.

Недостаток тоже есть: ТКС ±300 ppm/°C — это не прецизионный компонент. При нагреве от 25 до 125 °C сопротивление может измениться на ±3%. Для токоограничивающего резистора в БП это некритично, но если вы рассчитываете использовать его как точный шунт, учтите этот момент.

Практический совет: нюансы монтажа, о которых молчит даташит

Вот то, чего вы не найдёте в официальной документации, но что может спасти ваш проект от неприятных сюрпризов. При монтаже этого резистора на плату обязательно оставляйте воздушный зазор между корпусом и поверхностью PCB — минимум 3–5 мм. Дело в том, что при работе на номинальной мощности корпус нагревается до 120–150 °C. Если резистор лежит вплотную к плате, тепло передаётся текстолиту, и через несколько месяцев эксплуатации вы можете обнаружить потемнение и даже расслоение стеклотекстолита под корпусом. Кроме того, близко расположенные электролитические конденсаторы будут сохнуть заметно быстрее.

Второй момент — не используйте тонкие монтажные отверстия. Диаметр выводов у 5-ваттного корпуса составляет около 0,8 мм. Если отверстие в плате слишком узкое, при пайке можно повредить покрытие резистора у самого вывода, что со временем приведёт к коррозии. Рекомендуемый диаметр отверстия — 1,0–1,2 мм. И ещё: при пайке не держите жалом дольше 5 секунд на один вывод — перегрев металлооксидного слоя у контакта может сместить сопротивление за пределы допуска.

Тепловой режим: считаем на пальцах

При проектировании всегда проверяйте реальную рассеиваемую мощность. Формула простая: P = I² × R. Для резистора 47 Ом допустимый ток при 5 Вт составит:

I = √(P / R) = √(5 / 47) ≈ 0,326 А

Это при идеальных условиях — температура окружающей среды 70 °C и свободная конвекция. В реальном устройстве, особенно в закрытом корпусе, закладывайте запас минимум 50%. То есть рабочий ток через этот компонент в вашем устройстве не должен превышать 150–160 мА на постоянной основе. Для импульсных нагрузок картина другая: кратковременный бросок тока в несколько ампер длительностью до 10 мс резистор переживёт без последствий — именно поэтому он так хорош как ограничитель пускового тока.

Аналоги и альтернативы

Если данная модель недоступна или вы ищете альтернативу с другими характеристиками, вот несколько вариантов:

Обратите внимание: замена металлооксидного резистора на проволочный с теми же номиналами почти всегда допустима (проволочный выдержит нагрузку), но обратная замена — нет. Проволочный резистор в снабберной цепи с быстрыми фронтами может работать хуже из-за паразитной индуктивности, поэтому металлооксидный компонент здесь предпочтительнее.

Типичные ошибки при использовании

За годы практики я видел несколько повторяющихся ошибок, связанных с мощными резисторами такого типа. Вот главные из них:

• Игнорирование дератинга: разработчик считает мощность при 25 °C, а устройство работает в корпусе при 50–60 °C. При 70 °C допустимая мощность падает, и резистор начинает перегреваться.
• Размещение рядом с электролитами: горячий корпус резистора буквально выпаривает электролит из соседних конденсаторов, сокращая их срок службы в разы.
• Использование как прецизионный шунт: ТКС ±300 ppm/°C означает, что при нагреве показания тока будут заметно плавать. Для точных измерений нужен шунт с ТКС ±50 ppm/°C или лучше.
• Недооценка импульсных напряжений: максимальное рабочее напряжение 350 В, но импульсное — 700 В. В схемах с индуктивной нагрузкой это нужно учитывать при выборе.

Вывод

Металлооксидный резистор на 5 Вт и 47 Ом — это не тот компонент, о котором пишут в заголовках, но именно он обеспечивает надёжную работу силовых цепей в источниках питания, зарядных устройствах и импульсных преобразователях. Главные его козыри — способность переносить импульсные перегрузки, низкая паразитная индуктивность и разумная цена. Правильный монтаж с учётом теплового режима — и этот компонент прослужит десятилетиями без малейших нареканий.

Если вам нужен проверенный токоограничивающий или разрядный резистор для силовой части схемы, MOF5WS-47R от SR PASSIVES — отличный выбор. Заказать его можно в интернет-магазине «Эиком» с бесплатной доставкой по России.
