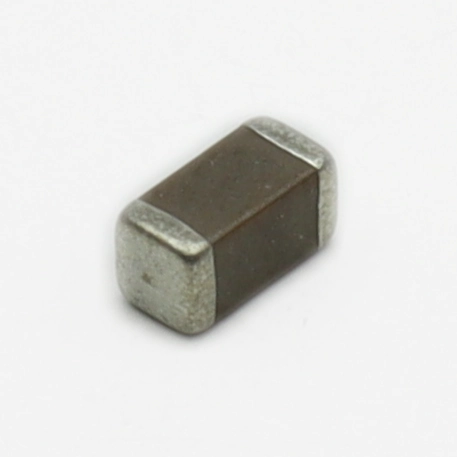

Керамический конденсатор 12065C105JAT9A: как подобрать точный аналог?

Обеспечение стабильной ёмкости при температурных колебаниях критично для промышленных контроллеров. Именно эту задачу решает 12065C105JAT9A от AVX Corporation, представляя собой надёжный керамический конденсатор. В разделе конденсаторы эта модель выделяется сочетанием корпуса 1206 и диэлектрика X7R, что делает её универсальным решением для цепей питания и фильтрации сигналов.

Кратко о главном

• Ёмкость: 1 мкФ
• Номинальное напряжение: 50 В
• Диэлектрик: X7R
• Корпус: 1206
• Температурный диапазон: -55...+125 °C

Содержание

• Какие параметры критичны при замене?
• В чём надёжность серии AVX?
• Как отличить оригинал от аналога?
• Практический совет инженера

Какие параметры критичны при замене?

При поиске замены для 12065C105JAT9A инженеры часто ориентируются только на ёмкость и напряжение, упуская из виду температурный коэффициент. Диэлектрик X7R гарантирует стабильность параметров в диапазоне от -55 до +125 °C с изменением ёмкости не более ±15%. Это критически важно для устройств, работающих в неотапливаемых помещениях илиблизи нагревательных элементов. Корпус 1206 (3.2 x 1.6 мм) является стандартным для поверхностного монтажа, что упрощает автоматическую установку, но требует точного соблюдения посадочного места на плате.

В чём надёжность серии AVX?

Продукция AVX Corporation известна высоким контролем качества на каждом этапе производства. Для серии 12065C характерно использование многослойной керамики с повышенным сроком службы. В условиях вибрации и термоциклирования такие компоненты сохраняют целостность контактов лучше бюджетных аналогов. Стабильность диэлектрика позволяет использовать этот конденсатор в цепях, где недопустимы резкие изменения параметров со временем, например, в таймерах или опорных напряжениях АЦП.

Как отличить оригинал от аналога?

На рынке присутствует множество совместимых компонентов, но не все они обеспечивают одинаковую надёжность. Ниже приведена таблица популярных аналогов для сравнения:

Обратите внимание, что аналог от Samsung может иметь более широкий допуск по ёмкости в крайних температурных точках — это важно при проектировании высокоточных измерительных узлов.

Практический совет инженера

Для номинала 1 мкФ 50 В в корпусе 1206 существует нюанс, который редко описывают в кратких спецификациях: эффект снижения ёмкости под постоянным напряжением (DC Bias). При подаче полных 50 В реальная ёмкость может упасть до 0.6–0.7 мкФ. Рекомендуется закладывать запас по напряжению и использовать этот конденсатор в цепях с рабочим напряжением не выше 35–40 В, если требуется гарантированная ёмкость близкая к номиналу. Также при пайке избегайте перегрева контактных площадок, так как керамика чувствительна к резким перепадам температур, что может привести к микротрещинам.

Где приобрести

Компонент 12065C105JAT9A от AVX Corporation можно приобрести с бесплатной доставкой через Эиком. Наличие на складе позволяет минимизировать сроки поставки для срочных проектов.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией AVX Corporation.
