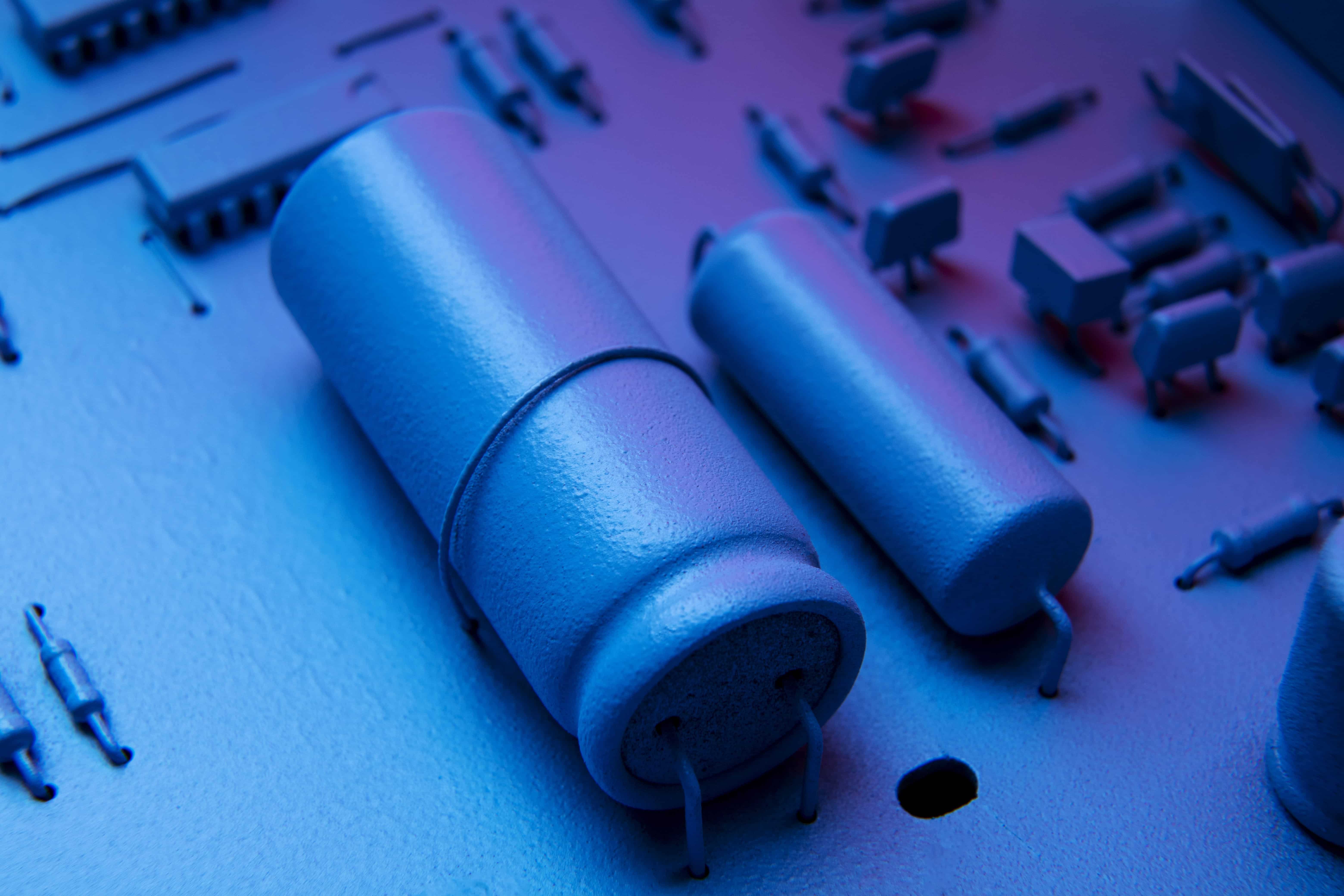

Конденсаторы: виды, характеристики и применение

Конденсаторы являются неотъемлемой частью подавляющего большинства электрических и электронных схем. Они выполняют множество важных функций — от сглаживания пульсаций и фильтрации высокочастотных помех до накопления энергии, обеспечения временных задержек и развязки цепей. Конструктивная простота в сочетании с многообразием параметров и форматов делает их универсальным элементом в радиотехнике, силовой электронике, телекоммуникационных системах, бытовых приборах, автомобильной электронике.

Кроме стандартных применений, таких как фильтрация в блоках питания, конденсаторы также широко используются в импульсных цепях, генераторах сигналов, резонансных схемах, линиях задержки и радиочастотных устройствах. Их способность работать в широком диапазоне температур и частот делает их незаменимыми в оборонной, авиационной и космической технике. В системах автоматизации и управления они участвуют в формировании логических и временных переходов, а в энергетике — в компенсации реактивной мощности и повышении коэффициента мощности.

Основы работы конденсатора

Физическая суть основана на способности накапливать электрический заряд путем создания электрического поля между двумя проводящими обкладками, разделенными слоем диэлектрика. При подаче напряжения на обкладки электроны смещаются, формируя разность потенциалов. Диэлектрик не пропускает ток, но позволяет сохранять накопленный заряд за счет поляризации. Этот процесс обратим, поэтому при отключении питания накопленная энергия может быть быстро отдана обратно в цепь.

Ключевые параметры

Характеристики, определяющие работу конденсатора, разнообразны и зависят от его назначения. Основной параметр — емкость (C), измеряемая в фарадах, которая определяет объем накопленной энергии. Для точных схем важна высокая стабильность емкости во времени.

Рабочее напряжение указывает максимальное допустимое напряжение, при котором устройство сохраняет диэлектрическую прочность. При превышении этого значения возможен пробой диэлектрика и разрушение конденсатора. Запас по напряжению рекомендуется выбирать на уровне 20–30% от предполагаемой нагрузки.

Эквивалентное последовательное сопротивление (ESR) представляет собой суммарное сопротивление, включающее утечки, контактные сопротивления и сопротивление проводников. От него зависит эффективность фильтрации, степень нагрева и уровень шумов в цепи. Чем ниже ESR, тем лучше конденсатор справляется с фильтрацией высокочастотных помех и тем меньше тепловые потери. В импульсных и силовых схемах данный параметр имеет первостепенное значение.

Параметр допуска показывает, насколько фактическое значение емкости может отличаться от заявленного. Встречаются допуски ±1%, ±5%, ±10% и более, что влияет на выбор типа при работе с точными или допусковыми цепями.

Температурный коэффициент емкости показывает, как изменяется емкость при колебаниях температуры. Конденсаторы с нулевым или минимальным температурным коэффициентом применяются в измерительной и радиочастотной аппаратуре, где критична стабильность параметров.

Дополнительно оцениваются ток утечки, срок службы, импульсная прочность, реакция на частоту и индуктивность выводов. Для конденсаторов, работающих в высокочастотных режимах, важны минимальная паразитная индуктивность и низкий тангенс угла потерь.

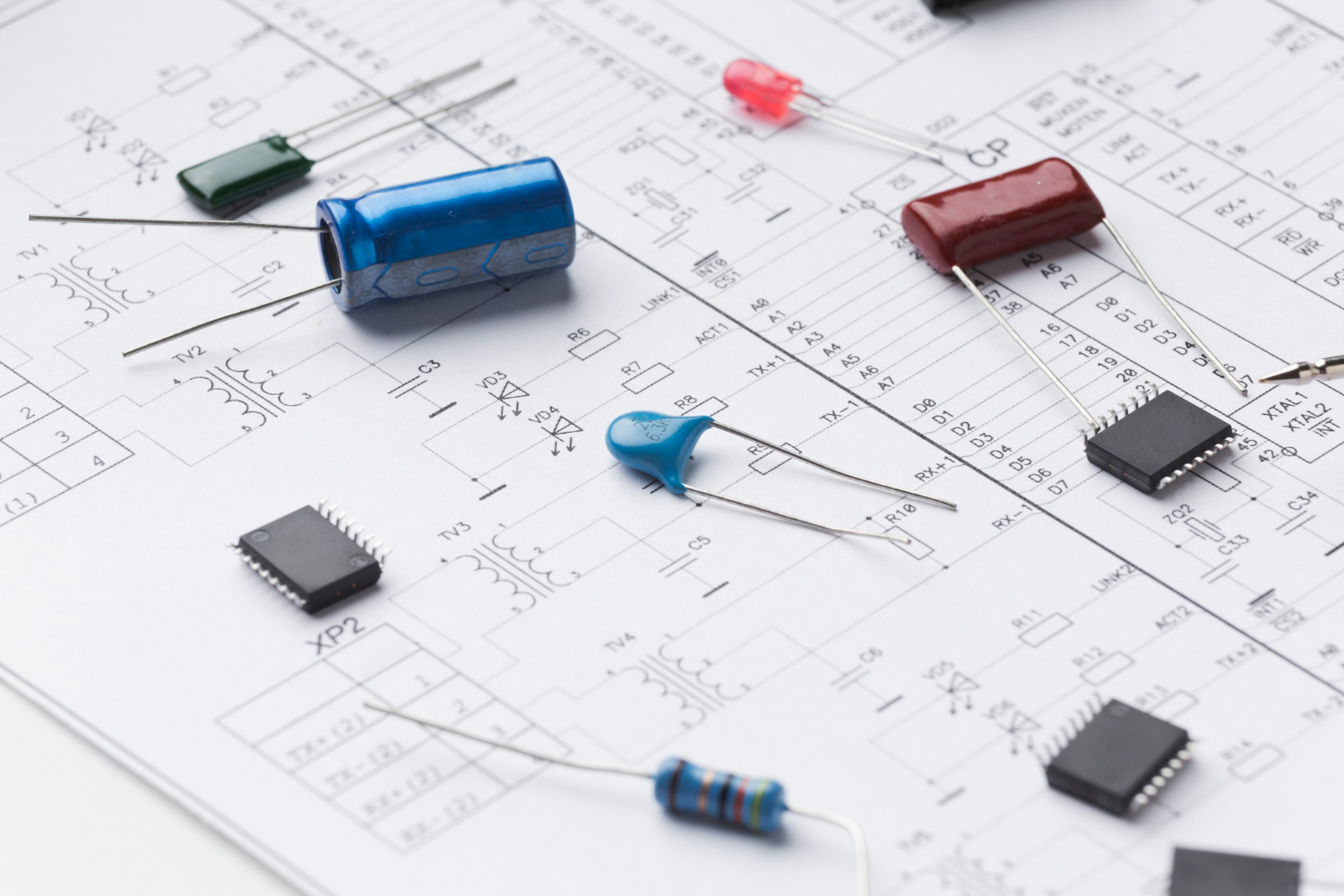

Классификация конденсаторов

Компоненты различаются конструкцией и материалами изготовления.

Керамические

Одни из самых распространенных и универсальных. Керамические конденсаторы производят из ферритов и керамических материалов с высокой диэлектрической проницаемостью, что позволяет получить компактные размеры при высокой емкости. Существуют несколько диэлектрических классов, определяющих стабильность и температурную зависимость емкости. Разновидности: NP0 (или C0G), X7R, Y5V.

Электролитические

Отличаются высокой удельной емкостью, достигающей десятков и сотен тысяч микрофарад. Наиболее распространены алюминиевые электролитические конденсаторы, которые бывают как с жидким, так и с твердым электролитом. Жидкие алюминиевые варианты дешевле, но более подвержены старению, протечкам и деградации. Твердотельные алюминиевые электролиты обладают улучшенными характеристиками: меньший ESR, более высокая стабильность при температурах и лучшая устойчивость к старению.

Танталовые конденсаторы обеспечивают компактность, точность емкости и стабильность параметров, однако чувствительны к перенапряжениям и требуют строгого соблюдения условий эксплуатации. Альтернативой танталу выступают ниобиевые аналоги.

Пленочные (полимерные)

Имеют пластиковую диэлектрическую пленку, нанесенную между металлическими слоями. В зависимости от материала, выделяют полиэстеровые, полипропиленовые, поликарбонатные, полисульфоновые и другие разновидности. В целом, пленочные конденсаторы имеют относительно большие размеры, но компенсируют это высокими эксплуатационными характеристиками и долговечностью.

Сверхконденсаторы (ультраконденсаторы)

Представляют собой переходную форму между классическими конденсаторами и аккумуляторами. Способны накапливать значительные объемы энергии — до нескольких тысяч фарад — и обеспечивать очень быстрый разряд с высоким током. Это достигается за счет технологии двойного электрического слоя, использующей активированный углерод с большой площадью поверхности.

Специальные типы

• Бумажные конденсаторы, ранее широко использовавшиеся в аналоговой технике, сегодня практически вытеснены, но встречаются в старых приборах и винтажной электронике.
• Стеклянные обладают высокой устойчивостью к температуре, влаге и радиации, что делает их подходящими для использования в военной, космической и ядерной промышленности.
• Вакуумные конденсаторы применяются в высокочастотных и радиочастотных системах, таких как радиопередатчики и промышленные генераторы.

Также существуют слюдяные, электролитно-двойные и гибридные варианты, каждый из которых разрабатывался под конкретные условия работы.

Сравнительный анализ ключевых характеристик

Каждая технология, будь то керамическая, электролитическая, пленочная или иная, имеет определенные преимущества, которые делают ее подходящей в одном случае и неэффективной в другом.

Емкостные диапазоны и допустимое напряжение

Емкость конденсатора определяет, сколько электрического заряда он может накопить при заданном напряжении.

Керамические конденсаторы охватывают диапазон от долей пикофарада до нескольких десятков микрофарад, при этом рабочее напряжение может варьироваться от 6 В до более 3 кВ. Электролитические конденсаторы обеспечивают существенно большую емкость — от 1 до сотен тысяч микрофарад, однако рабочее напряжение у них обычно ограничено пределом в 500 В. Пленочные конденсаторы покрывают широкий диапазон емкостей от нанофарад до десятков микрофарад и хорошо работают в диапазоне напряжений от 50 В до нескольких киловольт. Сверхконденсаторы, несмотря на гигантские значения емкости (до нескольких тысяч фарад), рассчитаны на относительно низкое напряжение (1,8–2,7 В на ячейку), что требует каскадного соединения для практического применения.

ESR и ток утечки

Эквивалентное последовательное сопротивление (ESR) отражает уровень внутренних потерь энергии в конденсаторе и является критически важным параметром для схем фильтрации и импульсной стабилизации напряжения.

Керамические и пленочные конденсаторы имеют крайне низкое ESR, что делает их отличным выбором для высокочастотных и быстродействующих схем. Электролитические конденсаторы, особенно с жидким электролитом, обладают значительно более высоким ESR, что ограничивает их использование в задачах, где важны высокочастотные характеристики и минимальные теплопотери. Однако твердотельные и полимерные электролиты существенно снижают ESR по сравнению с традиционными жидкими.

Ток утечки — еще один важный параметр, характеризующий постоянное истекание заряда с обкладок, даже при отсутствии нагрузки. У керамических и пленочных конденсаторов этот ток практически пренебрежим, тогда как у электролитических, особенно старых или некачественных образцов, он может быть заметным и вызывать ненадежную работу схем. В сверхконденсаторах ток утечки может быть значительным, особенно при высоких температурах, что ограничивает их использование в цепях, где важна минимизация постоянного энергопотребления.

Температурный диапазон и температурная стабильность

Температурный диапазон работы определяет надежность и точность конденсатора в различных условиях эксплуатации.

Керамические NP0/C0G демонстрируют отличную стабильность параметров от −55 °C до +125 °C. Другие типы, например Y5V, значительно менее устойчивы — емкость может снижаться на десятки процентов при температурных колебаниях. Электролитические конденсаторы с жидким электролитом, как правило, работают в пределах от −40 °C до +85 °C или +105 °C, хотя для промышленных и автомобильных применений доступны версии с расширенным диапазоном до +125 °C.

Пленочные конденсаторы обеспечивают отличную стабильность при температурах от −55 °C до +125 °C, а некоторые специализированные модели — даже выше. Их параметры остаются практически неизменными, что делает их особенно ценными для аудиотехники и аналоговых схем. Сверхконденсаторы в целом чувствительны к перегреву: при температуре выше +65 °C их ресурс быстро сокращается, и может потребоваться принудительное охлаждение или ограничение токов заряда.

Размеры, монтаж и долговечность

Форм-фактор и способ монтажа играют ключевую роль при проектировании печатных плат и корпусировании изделий.

Керамические конденсаторы выпускаются в миниатюрных корпусах SMD, идеально подходящих для автоматизированного поверхностного монтажа. Электролитические чаще всего имеют цилиндрическую форму и могут быть как выводными, так и SMD. Пленочные — более габаритные, что может ограничивать их использование в компактной электронике, но при этом они обладают высокой устойчивостью к механическим воздействиям.

С точки зрения долговечности, пленочные и керамические конденсаторы считаются наиболее надежными. Их срок службы может достигать десятков лет при правильной эксплуатации. Электролитические устройства с жидким электролитом склонны к деградации, высыханию и утечкам, особенно при высоких температурах, поэтому требуют регулярного технического обслуживания или замены. Твердотельные версии демонстрируют более длительный срок службы. Сверхконденсаторы выдерживают сотни тысяч циклов заряда-разряда, но имеют ограничение по времени хранения из-за саморазряда и деградации материала.

Доступность

Экономические параметры также оказывают значительное влияние на выбор.

Керамические конденсаторы являются одними из самых дешевых, особенно в стандартных SMD-корпусах малой емкости. Пленочные, хотя и дороже, обеспечивают исключительное качество и стабильность. Электролитические конденсаторы с жидким электролитом относительно недороги, но требуют более частой замены. Твердотельные и танталовые версии стоят дороже, однако обладают улучшенными параметрами. Сверхконденсаторы — самые дорогие в расчете на емкость, но они незаменимы в специфических задачах, где требуется высокая плотность мощности и скорость реакции.

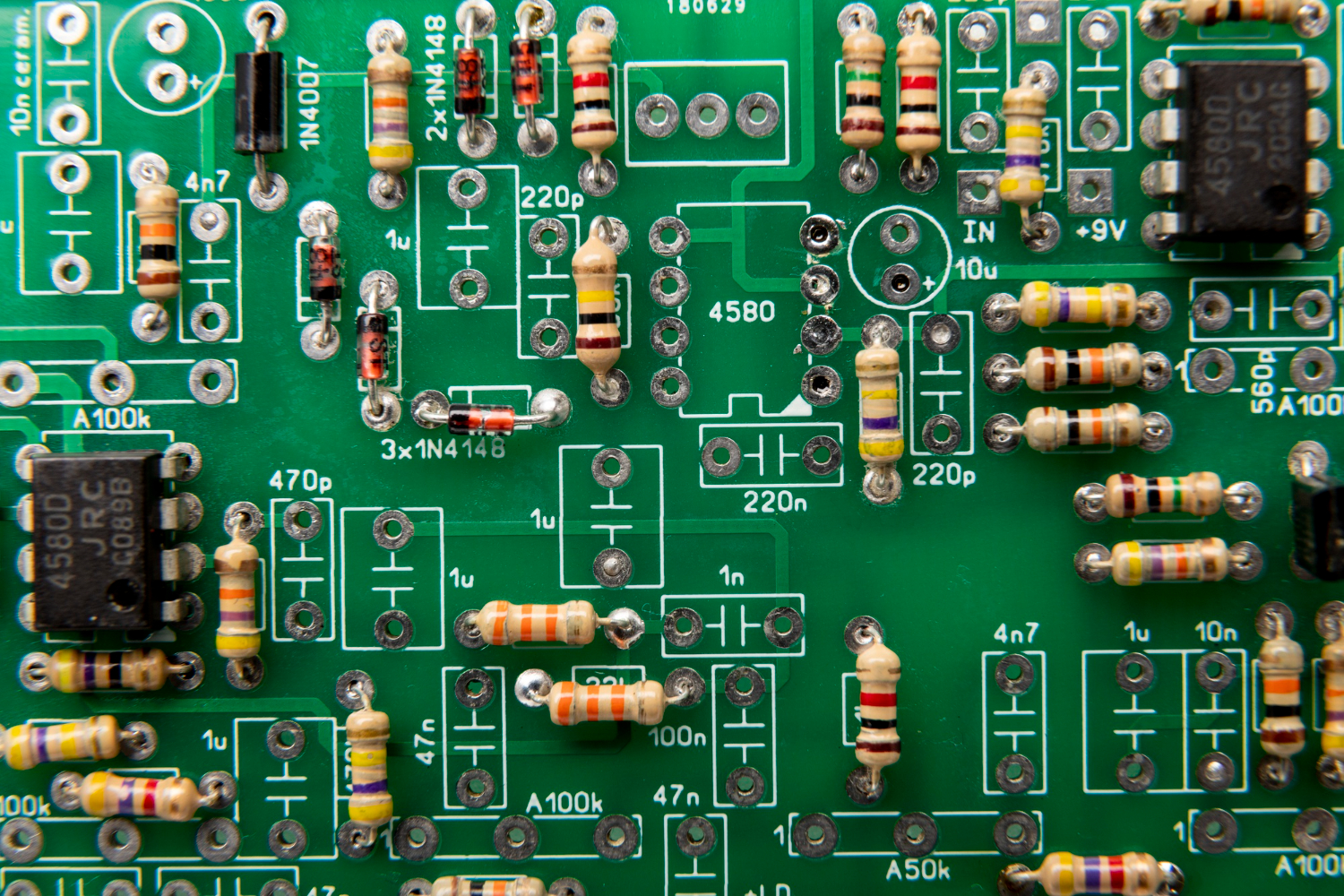

Области применения различных типов конденсаторов

Рассмотрим основные направления использования конденсаторов, их функциональные задачи и предпочтительные типы компонентов в зависимости от конкретных условий эксплуатации.

Фильтрация и сглаживание пульсаций в источниках питания

Одной из наиболее распространенных функций является фильтрация переменной составляющей в цепях постоянного тока. После выпрямления переменного напряжения возникает пульсирующий сигнал, требующий сглаживания. Электролитические конденсаторы, благодаря высокой емкости, эффективно справляются с задачей сглаживания низкочастотных пульсаций. Для высокочастотных помех, характерных для импульсных блоков питания, применяются керамические и пленочные конденсаторы с низким ESR. В сложных источниках питания комбинируется несколько типов: электролиты обеспечивают фильтрацию основной частоты, а керамика и пленка — подавление высокочастотных выбросов.

Высокочастотная развязка и импульсные цепи

Конденсаторы широко применяются в развязке питания микросхем и активных компонентов. Здесь особенно важны параметры ESR и импеданса на высоких частотах. Керамические конденсаторы, особенно SMD-модификации с NP0 или X7R диэлектриками, устанавливаются максимально близко к выводам питания микросхем, обеспечивая низкое сопротивление в диапазоне от десятков килогерц до сотен мегагерц. В импульсных цепях, например драйверах или преобразователях, конденсаторы играют роль временных накопителей энергии. Здесь применяются как пленочные, так и твердотельные электролитические варианты, устойчивые к многократным циклам заряда-разряда и способные выдерживать резкие перепады напряжения.

Энергетическое накопление и импульсные разряды (сверхконденсаторы)

Для задач, связанных с кратковременным, но мощным энерговыбросом, используются сверхконденсаторы. Они применяются в стартовых системах электромобилей, модулях рекуперации энергии, аварийных источниках питания, а также в устройствах с функцией буферного питания. Сверхконденсаторы способны обеспечить высокий ток в течение короткого времени, чего невозможно достичь с использованием обычных конденсаторов или аккумуляторов. Хотя их удельная энергия ниже, чем у химических источников, они выигрывают по циклической стабильности, скорости заряда и способности к глубокому разряду без повреждения.

Связывающие цепи и формирование временных задержек

В аналоговой и цифровой электронике конденсаторы часто используются для создания связей между каскадами усиления, разделения постоянной и переменной составляющих сигнала, а также для реализации временных задержек. Связывающие цепи требуют стабильных параметров и низкого уровня утечки, поэтому предпочтительны пленочные или керамические конденсаторы. Для создания RC-цепей в генераторах импульсов, таймерах и системах с временными задержками также применяются компоненты с минимальным разбросом емкости. В таких схемах важно учитывать влияние температурного коэффициента, особенно при работе в нестабильных условиях окружающей среды.

Прецизионные измерительные и высокостабильные схемы

В измерительной аппаратуре, системах автоматического управления и радиоэлектронных устройствах, где требуется высокая точность и стабильность параметров, применяются конденсаторы с минимальной температурной зависимостью и узким допуском по емкости. Наиболее часто используют керамические NP0 или пленочные полипропиленовые конденсаторы. Они демонстрируют стабильные параметры во времени, низкий уровень шума и пренебрежимо малый ток утечки. В резонансных схемах, фазовых корректирующих устройствах и кварцевых генераторах именно такие компоненты обеспечивают необходимый уровень точности. В военной и космической технике дополнительно предъявляются требования к радиационной стойкости и виброустойчивости, что ограничивает выбор конденсаторов в пользу специализированных решений.

Критерии выбора конденсатора для конкретных задач

Выбор подходящего конденсатора требует комплексного подхода с учетом целого ряда факторов, определяемых условиями эксплуатации и схемотехническими особенностями. Разберем основные критерии, на которые следует ориентироваться.

Анализ требуемых емкости и рабочего напряжения

Первым шагом является определение необходимой емкости, исходя из цели применения: фильтрация, развязка, накопление энергии или задержка сигнала. емкость выбирается исходя из расчетов цепи, допустимого отклонения параметров и доступных типоразмеров. Рабочее напряжение конденсатора должно как минимум на 20–30% превышать ожидаемое рабочее напряжение в цепи, чтобы обеспечить надежность и запас по пробою. В импульсных схемах, где напряжение может кратковременно повышаться, этот запас увеличивают вдвое.

Условия эксплуатации: температура, вибрации, влажность

Для работы в условиях повышенной температуры следует выбирать компоненты, рассчитанные на температурный диапазон не ниже +105 °C, а лучше — +125 °C. При наличии вибраций (например, в автомобилях) предпочтение отдают конденсаторам с жесткой конструкцией, короткими выводами или выполненными в SMD-корпусе. При повышенной влажности применяются устройства в герметичных корпусах либо с соответствующим покрытием, исключающим поглощение влаги и коррозию выводов.

Ограничения по размерам и монтажным технологиям

На этапе разводки печатной платы важно учитывать габариты и технологию монтажа. Поверхностно-монтируемые компоненты удобны при автоматической сборке и подходят для высокоплотной компоновки. Однако крупные емкости, как правило, выпускаются в выводном исполнении и требуют большего пространства. При дефиците места или необходимости размещения на двухсторонней плате могут потребоваться нестандартные форм-факторы или замена одного большого конденсатора несколькими малыми, подключенными параллельно.

Требования к долговечности и надежности

Для изделий с длительным сроком службы, особенно в промышленной или медицинской электронике, необходимо выбирать компоненты с минимальной деградацией. Пленочные и керамические конденсаторы в этом плане предпочтительнее. Электролитические требуют особого внимания к сроку службы, который зависит от температуры и напряжения. Если предполагается работа при высокой нагрузке или без возможности замены, следует использовать модели с увеличенным сроком службы (например, 5 000–10 000 часов при 105 °C) либо заменить их на твердотельные аналоги.

Практические рекомендации по использованию

Для эффективной фильтрации часто используют параллельное подключение конденсаторов разных типов. Электролит обеспечивает основную емкость, керамика — высокочастотную фильтрацию, а пленка — устойчивость к импульсам. Такой подход позволяет компенсировать недостатки каждого типа и получить качественную фильтрацию в широком диапазоне частот.

Низкий ESR достигается выбором соответствующего типа (например, керамика или твердотельный электролит), использованием параллельных соединений и снижением длины токопроводящих дорожек на плате. Также важно избегать превышения токов пульсации — это основная причина нагрева и деградации, особенно для электролитических конденсаторов. При расчетах необходимо учитывать рабочую частоту и средний ток, проходящий через компонент.

Электролитические конденсаторы стареют: теряется емкость, увеличивается ESR, возрастает ток утечки. При проектировании схем необходимо учитывать запас по параметрам и избегать установки таких компонентов в труднодоступные для замены места. Использование компонентов с низким уровнем старения (например, пленочных или керамических) позволяет существенно повысить надежность всей системы.

Конденсаторы, особенно электролитические, чувствительны к условиям хранения: влажность, температура, продолжительность. Перед установкой в ответственные изделия следует проверять параметры, особенно ESR и утечку. Для сверхконденсаторов критично избегать глубокого хранения в полностью разряженном состоянии — их желательно подзаряжать перед эксплуатацией.

Итоги

Конденсаторы — важнейшие элементы электрических цепей, от которых зависит стабильность, фильтрация, точность и долговечность электронных систем. Каждый тип имеет свои сильные стороны: керамика обеспечивает компактность и высокочастотную стабильность, электролиты — большую емкость при разумной цене, пленка — стабильность и надежность, а сверхконденсаторы — мгновенную отдачу энергии. Правильный выбор базируется на анализе характеристик, условий работы и требований к качеству схемы.
