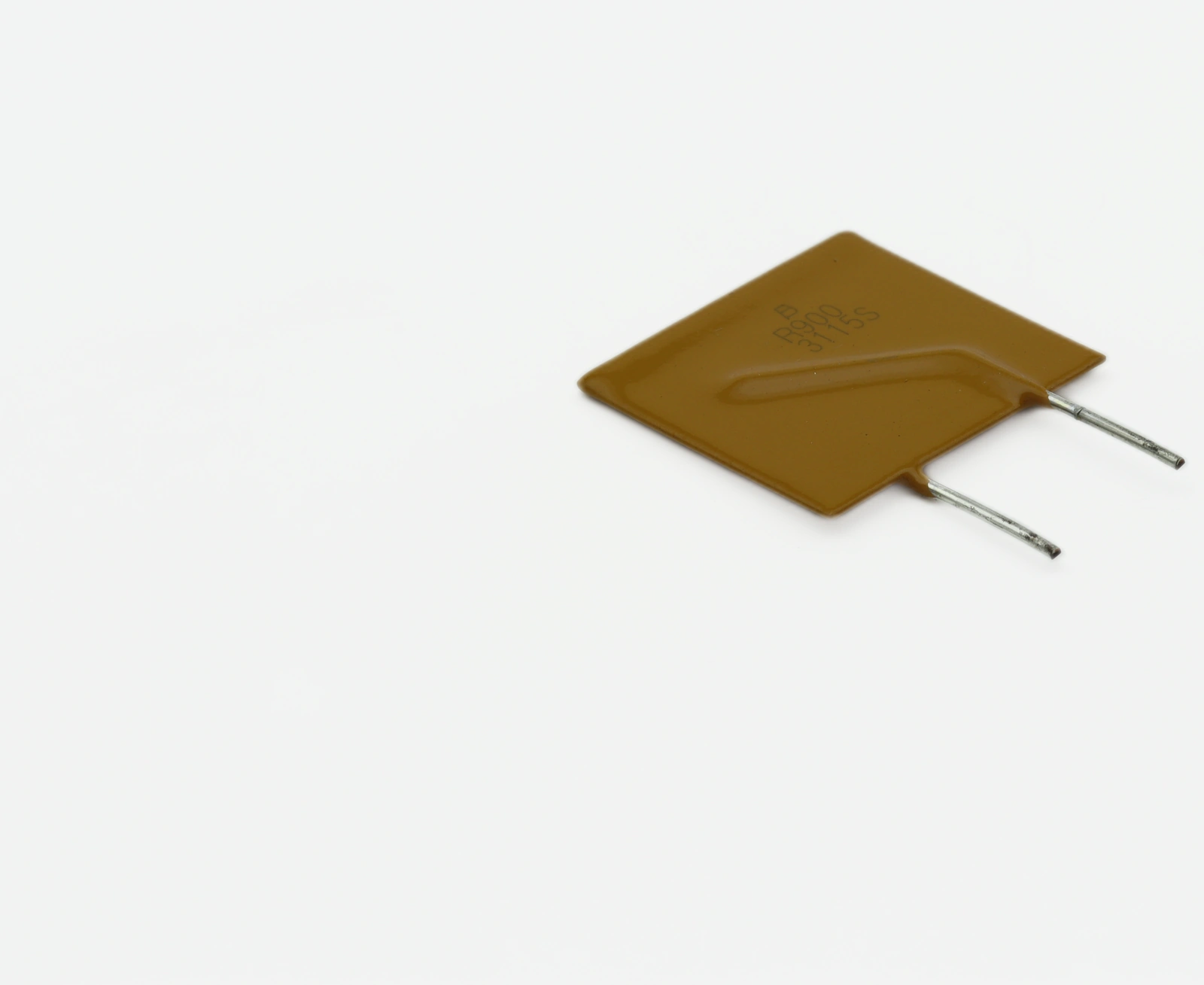

Лабораторный блок питания с защитой от КЗ — MF-R900 самовосстанавливающийся предохранитель в действии

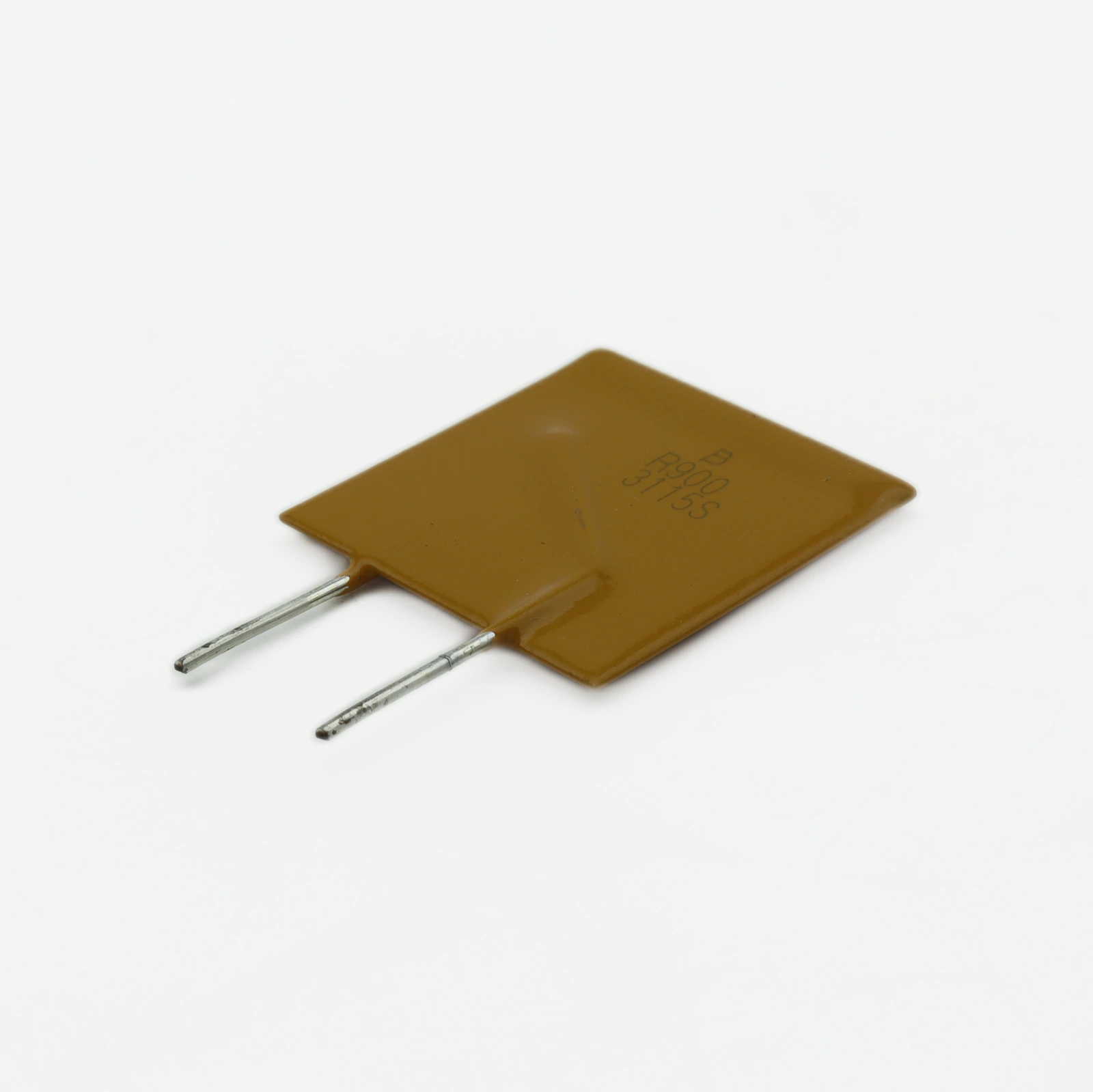

Создание лабораторного блока питания с защитой от короткого замыкания требует компонента, который срабатывает мгновенно и не требует замены после каждого инцидента. Именно здесь на помощь приходит самовосстанавливающийся предохранитель MF-R900 от Bourns Inc., представленный в разделе Самовосстанавливающиеся предохранители. Это полимерный положительный температурный коэффициент (PPTC) ограничитель тока с номиналом 9 А, предназначенный для многократной защиты проводников и силовых шин без пайки и вмешательства. Как обеспечить надёжную защиту низковольтной цепи без одноразовых элементов?

Ключевые параметры

Как работает самовосстанавливающийся предохранитель

В основе устройства — полимерная матрица с токопроводящими углеродными частицами. При нормальном токе цепь замкнута, сопротивление минимально. Когда ток превышает порог, джоулев нагрев расплавляет полимер, углеродные связи разрываются, сопротивление скачкообразно возрастает до килоом. Ток падает до миллиампер — нагрузка обесточена. После отключения питания и остывания проводящая структура восстанавливается, и компонент снова готов к работе. Никакой замены, никакой пайки.

Практический нюанс: тепловой контакт с радиатором

В даташите указано время срабатывания при свободной конвекции. На практике, если прижать корпус к алюминиевому радиатору или массивной медной шине, теплоотвод резко возрастает, и порог фактического срабатывания смещается на 15–25 % вверх. Для лабораторных блоков питания это критично: при токе 12 А предохранитель может не сработать вовремя. Решение — оставить воздушный зазор не менее 3 мм между корпусом и теплопроводящими поверхностями либо монтировать выводы на отдельные клеммы без контакта с шасси.

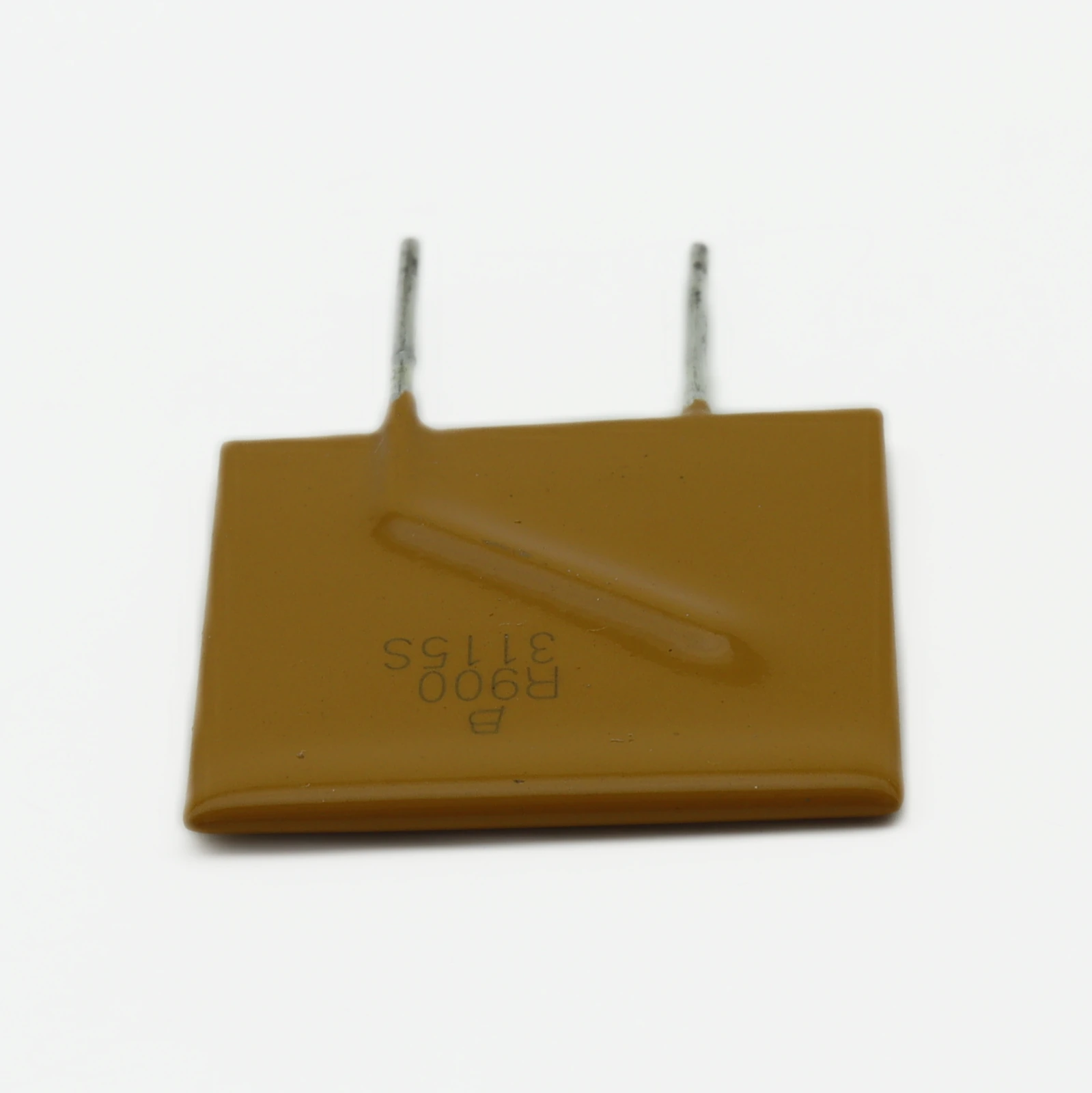

Где применяется

Самовосстанавливающиеся предохранители этого класса востребованы там, где важна автономность и многократность защиты:

• Лабораторные и импульсные блоки питания 12–24 В;
• Аккумуляторные батареи и BMS-платы;
• Мотор-контроллеры и драйверы шаговых двигателей;
• Автомобильная электроника низкого напряжения;
• Порты ввода-вывода промышленных контроллеров.

Аналоги и совместимые замены

Вывод

Для проектов с токами 5–15 А и напряжением до 30 В этот компонент — оптимальный выбор: не требует обслуживания, выдерживает сотни циклов перегрузки и не вносит заметных потерь. Если вы собираете лабораторный источник, аккумуляторную сборку или мотор-драйвер, купите MF-R900 с бесплатной доставкой в Эиком и забудьте о перегоревших предохранителях.
