LED-лампа с регулировкой яркости: AL8807AMP-13 понижающий драйвер светодиодов в действии

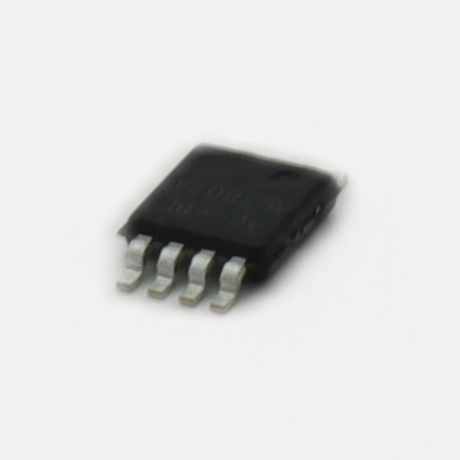

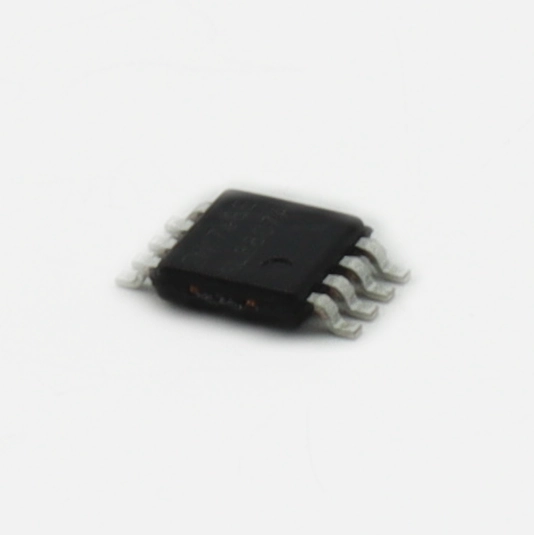

Проектирование компактного LED-светильника с плавной регулировкой яркости — задача, с которой рано или поздно сталкивается каждый разработчик силовой электроники. Главная проблема: как уместить драйвер на минимальной площади печатной платы, сохранив высокий КПД и возможность ШИМ-диммирования? Понижающий драйвер светодиодов AL8807AMP-13 от Diodes Incorporated, представленный в разделе Микросхемы управления электропитанием - Устройства управления светодиодами, предлагает элегантное решение. Эта микросхема объединяет встроенный N-канальный MOSFET на 48 В / 1 А, индукторную понижающую топологию и управление по току — всё в корпусе MSOP-8-EP. Результат: драйвер, требующий минимум внешних компонентов и стабильно работающий при входных напряжениях от 5 до 36 В. В этом обзоре разберём архитектуру, подводные камни разводки платы и реальные сценарии применения.

Ключевые параметры

• Входное напряжение: 5…36 В
• Выходной ток: до 1 А (встроенный MOSFET)
• Частота ШИМ-диммирования: до 1 МГц
• Топология: понижающий (buck) преобразователь
• Корпус: MSOP-8-EP с теплоотводящей площадкой
• КПД: до 98%

Архитектура и принцип работы

AL8807AMP-13 построен по классической понижающей схеме с управлением по пиковому току. Встроенный силовой ключ коммутирует индуктор, а внутренний компаратор отслеживает падение напряжения на токоизмерительном резисторе (RSNS). Как только ток достигает заданного порога, ключ закрывается — это обеспечивает стабилизацию тока через цепочку светодиодов без необходимости в обратной связи по выходному напряжению. Такая архитектура особенно удобна при питании от автомобильной сети 12/24 В или от промышленных источников 24 В.

Частота переключения задаётся внешним резистором на выводе RT и может варьироваться от 100 кГц до 1 МГц. Высокая частота позволяет использовать миниатюрные индукторы типоразмера 4×4 мм или 5×5 мм, что критично для встраиваемых LED-модулей. Однако на частотах выше 500 кГц потери на переключение MOSFET начинают ощутимо снижать КПД — оптимальный баланс лежит в диапазоне 300–500 кГц для большинства задач.

ШИМ-диммирование: тонкости управления

Вывод CTRL микросхемы принимает ШИМ-сигнал с частотой до 1 МГц и логическими уровнями, совместимыми как с 3,3 В, так и с 5 В микроконтроллерами. При подаче логического нуля встроенный MOSFET полностью отключается, а ток через светодиоды падает до нуля — это даёт истинное аналоговое диммирование без цветового сдвига, характерного для аналогового управления током.

Практический нюанс: при частоте ШИМ-диммирования ниже 200 Гц становится заметным мерцание, особенно при съёмке на камеру смартфона. Для бытовых светильников рекомендую выбирать частоту диммирования не ниже 1 кГц, а для систем машинного зрения и видеосъёмки — от 20 кГц. Скважность напрямую определяет яркость: 10% duty cycle ≈ 10% светового потока, зависимость практически линейная.

Разводка печатной платы: практический совет

Даташит рекомендует стандартную раскладку, но умалчивает об одной критичной детали. Силовой контур (VIN → MOSFET → индуктор → LED → RSNS → GND) должен быть максимально коротким и широким — это очевидно. Однако вывод CS (current sense) крайне чувствителен к паразитным наводкам. Если дорожка от RSNS к выводу CS проходит рядом с силовым контуром, на осциллографе тока вы увидите «иголки» амплитудой до 100 мВ, которые компаратор воспринимает как превышение тока и преждевременно закрывает ключ. Результат — пульсации тока через светодиоды и снижение КПД на 3–5%.

Решение: прокладывайте дорожку CS по внутренней стороне платы, экранируя её слоем полигона GND сверху и снизу. Если плата двухслойная — ведите CS-дорожку перпендикулярно силовым линиям и размещайте RSNS максимально близко к выводу CS. Дополнительно помогает керамический конденсатор 100 пФ, припаянный непосредственно между выводами CS и GND микросхемы. Этот приём не описан в документации, но на практике устраняет ложные срабатывания компаратора при входных напряжениях выше 24 В.

Тепловой режим и выбор индуктора

Корпус MSOP-8-EP имеет открытую теплоотводящую площадку (exposed pad), которую необходимо припаять к полигону GND на плате. Без этого тепловое сопротивление «переход–среда» составляет около 120 °C/Вт, и при выходной мощности 2–3 Вт кристалл быстро уходит в термозащиту. С полигоном площадью 1 см² на обеих сторонах платы тепловое сопротивление падает до 45–50 °C/Вт, что позволяет работать с током до 0,7 А без принудительного охлаждения.

Индуктор выбирайте с током насыщения минимум в 1,5 раза выше максимального рабочего тока. Для тока 700 мА подойдёт индуктор 47 мкГн с Isat ≥ 1,05 А. Экранированные индукторы предпочтительнее — неэкранированные создают магнитное поле, которое может наводить помехи на соседние чувствительные цепи, особенно в компактных корпусах светильников.

Типовая схема включения

Минимальный набор внешних компонентов: индуктор, диод Шоттки (рекомендую SS34 или аналог с Vf < 0,5 В), токоизмерительный резистор RSNS, два керамических конденсатора (входной 4,7 мкФ и выходной 2,2 мкФ), резистор задания частоты RT. Итого 6 компонентов — это один из самых компактных драйверов в своём классе. RSNS рассчитывается по формуле: RSNS = 0,1 В / I_LED. Для тока 350 мА получаем RSNS ≈ 0,286 Ом — ближайшее стандартное значение 0,3 Ом даст ток ≈ 333 мА.

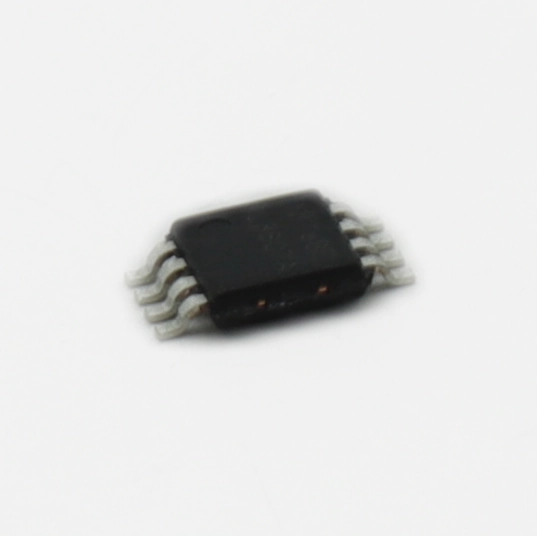

Где применяется

Этот драйвер идеально подходит для встраиваемых LED-светильников, автомобильной подсветки, архитектурного освещения и портативных фонарей. В DIY-проектах его удобно использовать совместно с Arduino или ESP32 для создания умного освещения с управлением по Wi-Fi и плавным диммированием. Комбинация компактного корпуса и минимальной обвязки делает его отличным выбором для прототипирования.

Аналоги и совместимость

Наиболее близкий аналог — AP3032 от того же Diodes Incorporated, практически идентичный по выводам. LM3404 от TI расширяет диапазон входных напряжений до 75 В, но выпускается в более крупном корпусе SOIC-8. PT4115 дешевле, но имеет меньший диапазон входных напряжений и менее удобен для диммирования на высоких частотах.

Заключение

Понижающий драйвер AL8807AMP-13 — это рабочая лошадка для проектов, где нужна компактность, высокий КПД и гибкое управление яркостью. Да, корпус MSOP-8 требует аккуратной разводки и хорошего теплоотвода, но при соблюдении правил монтажа вы получаете надёжный драйвер с минимумом внешних компонентов. Если ваш проект требует питания от 5 до 36 В и тока светодиодов до 1 А — этот компонент заслуживает места в вашей библиотеке.
