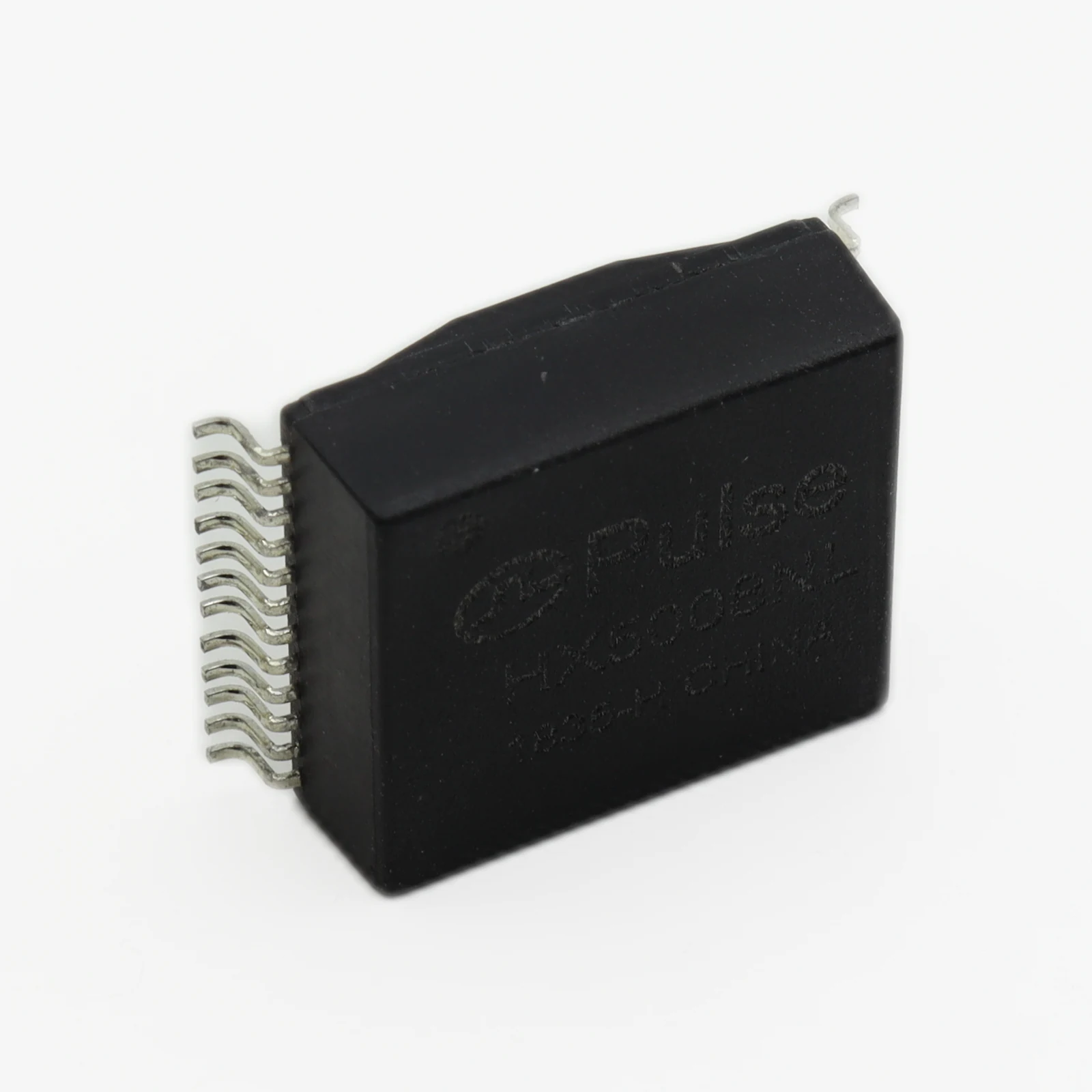

Модуль сетевого трансформатора для гигабитного LAN HX5008NL: Как обеспечить стабильность передачи данных?

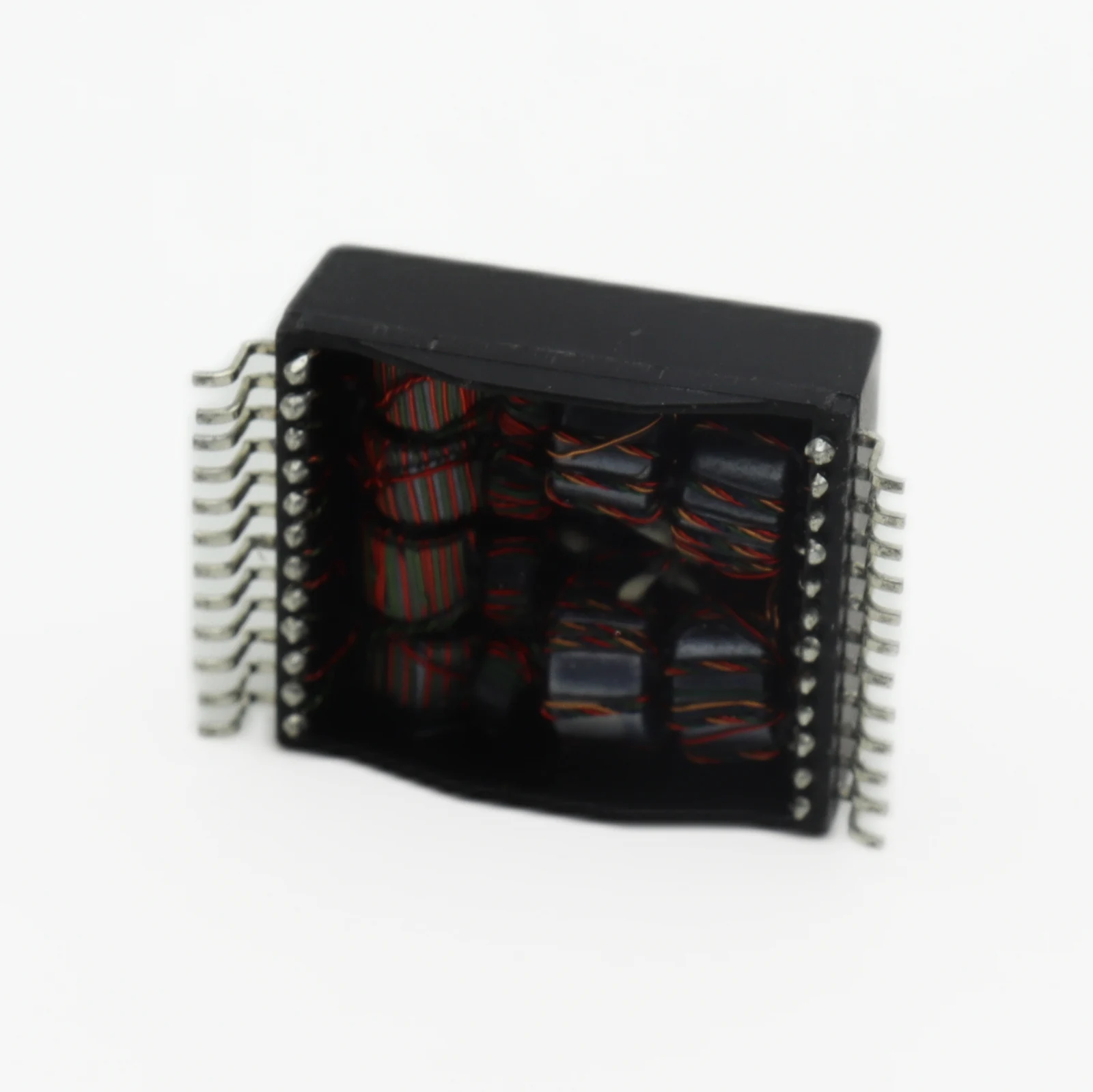

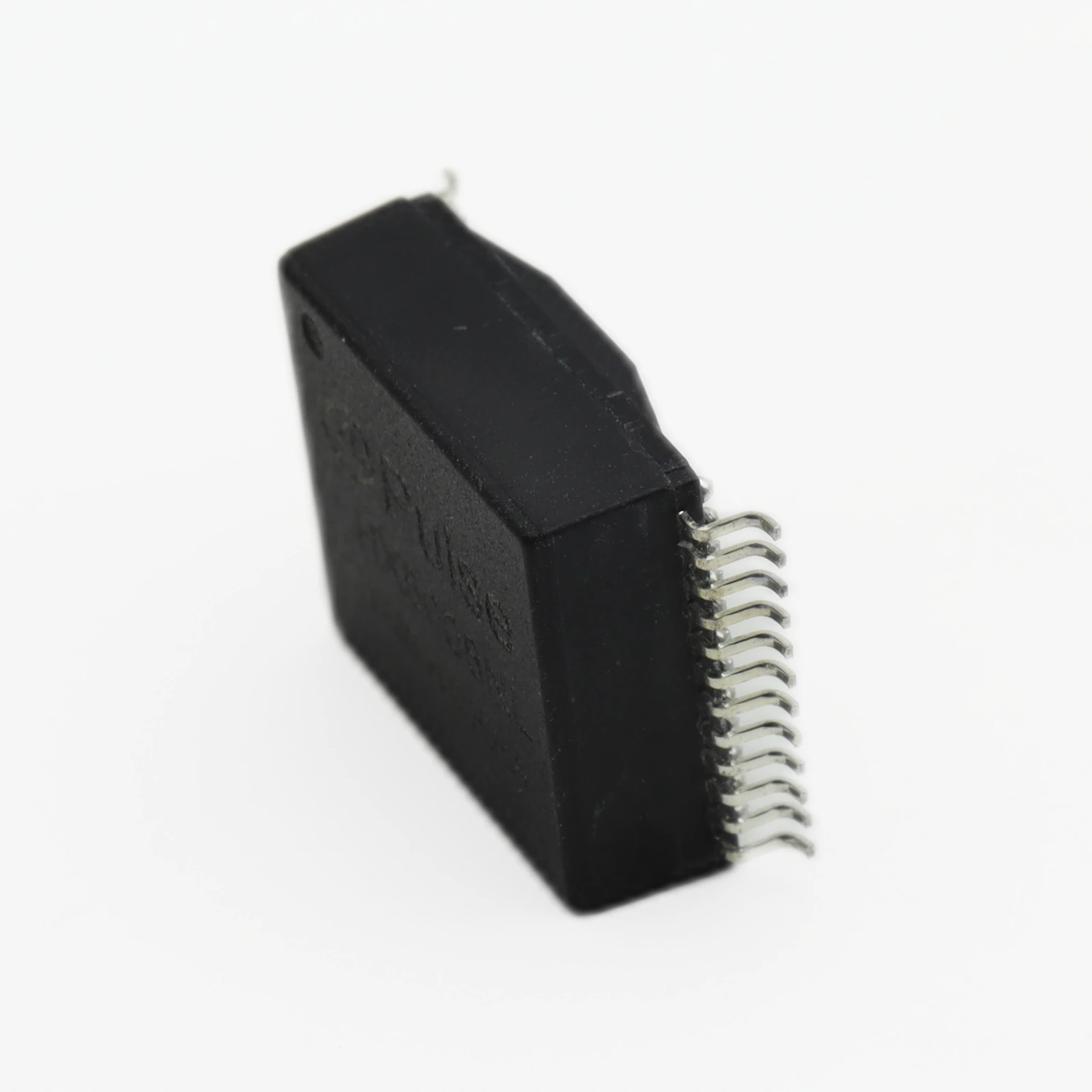

Обеспечение целостности сигнала в высокоскоростных сетях требует тщательного подбора магнитных компонентов, способных подавлять синфазные помехи без искажения полезной информации. Именно эту задачу решает HX5008NL от компании Pulse Electronics — специализированный модуль сетевого трансформатора для гигабитного LAN. В разделе трансформаторы данный компонент занимает нишу надежных решений для промышленной и телекоммуникационной электроники, где требования к электромагнитной совместимости максимально строги.

Важно для применения

• Импеданс: 100 Ом (дифференциальный)
• Напряжение изоляции: до 1500 В (AC)
• Корпус: 24-SOIC (Surface Mount)
• Температурный диапазон: -40...+85 °C
• Потери на вставке: менее 1 дБ
• Интерфейс: Gigabit Ethernet (10/100/1000BASE-T)

Содержание

• Особенности совместимости и footprint
• Практические нюансы монтажа
• Аналоги и замена

Особенности совместимости и footprint

При интеграции устройства в печатную плату критичным фактором становится геометрическое соответствие контактной площадки. Модуль выполнен в корпусе 24-SOIC, что обеспечивает высокую плотность размещения элементов, но требует точности при трассировке дифференциальных пар. Производитель предусмотрел стандартное расположение выводов, совместимое с большинством сетевых PHY-чипов, однако необходимо учитывать высоту компонента над платой. Это важно для применения в корпусах устройств с ограниченным внутренним объемом, где соседние элементы могут мешать установке разъема RJ45 или экрана.

Электрическая совместимость также зависит от корректного подключения заземления экранирующего слоя трансформатора. Ошибки в этой цепи приводят к росту уровня шумов и нестабильной работе сети на высоких скоростях. Инженерам следует внимательно изучить распиновку относительно центрального вывода заземления, чтобы избежать коротких замыканий между сигнальными линиями и корпусом оборудования.

Практические нюансы монтажа

Особое внимание стоит уделить профилю пайки при сборке платы. В отличие от меньших корпусов SOIC-16, здесь наблюдается увеличенная тепловая масса из-за количества выводов и площади основания. При использовании волновой пайки или оплавления необходимо убедиться, что термическая инерция элемента не приведет к деградации магнитных свойств сердечника. Рекомендуется использовать профиль с более плавным подъемом температуры, чтобы избежать термического шока керамических элементов внутри корпуса.

Еще один важный момент касается очистки после пайки. Флюс, оставшийся под низкопрофильным модулем, может создать токопроводящие мостики при высокой влажности. Для данного номинала особенно актуальна ультразвуковая очистка с последующим контролем остаточного сопротивления изоляции. Это гарантирует долговременную работу системы без сбоев передачи пакетов данных.

Аналоги и замена

Если компонент отсутствует в наличии, можно рассмотреть функциональные аналоги с похожими электрическими характеристиками. Ниже приведена таблица сравнения основных конкурентов на рынке сетевых трансформаторов.

Обратите внимание, что T1102NL имеет корпус LFCSP — это важно при замене, так как потребуется переразводка платы, хотя электрически они могут быть взаимозаменяемы.

Nужен этот компонент? Проверьте наличие HX5008NL на складе Эиком. Компонент доступен для оперативной отгрузки заказчиками, работающими в сфере автоматизации и телекоммуникаций.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
