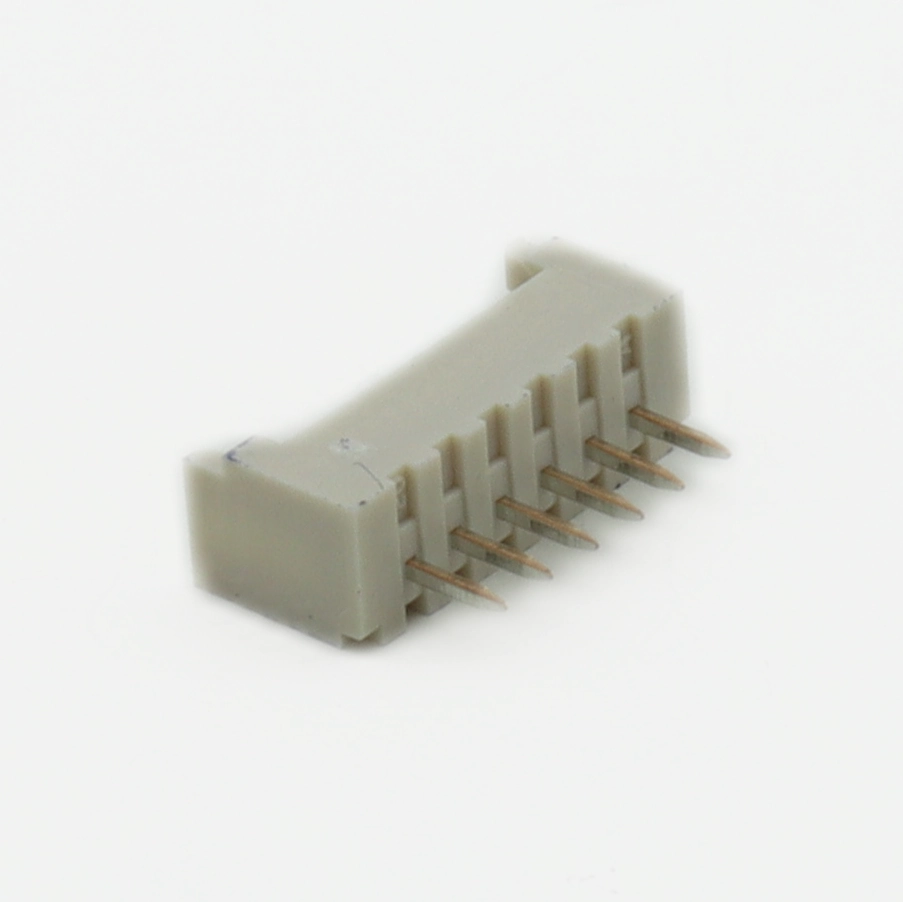

Модуль управления шаговым двигателем — 53047-0610 разъём для платы в действии

Сборка компактного драйвера шагового двигателя быстро упирается в одну и ту же проблему: как подключить управляющие сигналы так, чтобы колодка не вылетела от первого рывка кабеля. Разъём 53047-0610 от Molex, представленный в разделе Разъёмы, создан именно для таких задач. Это штыревой коннектор серии PicoBlade на 6 позиций с шагом 1,25 мм, рассчитанный на монтаж в отверстие печатной платы. Он пригодится там, где нужно плотное, но размыкаемое соединение между платой и жгутом: от 3D-принтеров до небольших станков с ЧПУ.

Ключевые параметры

• Серия: PicoBlade 53047
• Количество позиций: 6
• Шаг контактов: 1,25 мм
• Тип монтажа: в отверстие (THT), вертикальный
• Номинальный ток: до 1 А на контакт
• Номинальное напряжение: до 125 В
• Фиксация: фрикционный замок с положительным щелчком

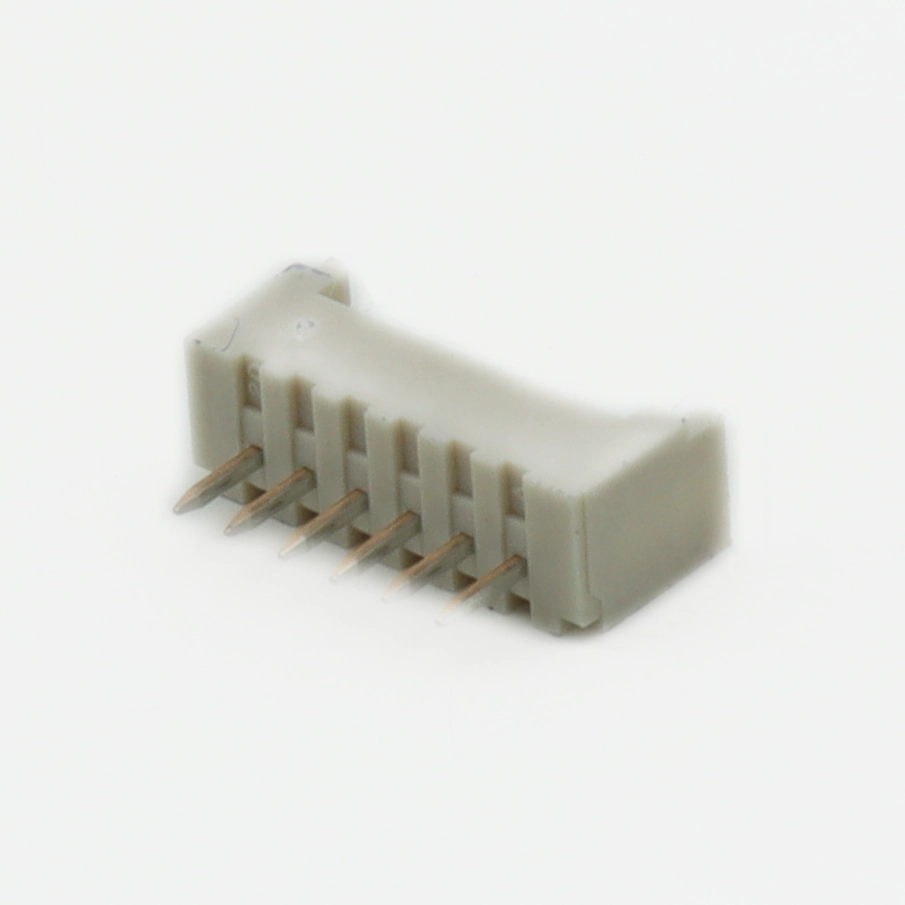

Конструкция и зачем она нужна

Корпус выполнен из полиамида, стойкого к температурам пайки волной. Контакты — медный сплав с лужением, что упрощает пайку и защищает от окисления при хранении. Главная фишка серии — двойная точка контакта внутри гнезда: даже при вибрации или многократных изгибах кабеля соединение не «плывёт». В отличие от обычных штыревых гребёнок с шагом 2,54 мм, здесь нет риска перекоса ответной части: направляющие пазы жёстко центрируют корпус ещё до защёлкивания.

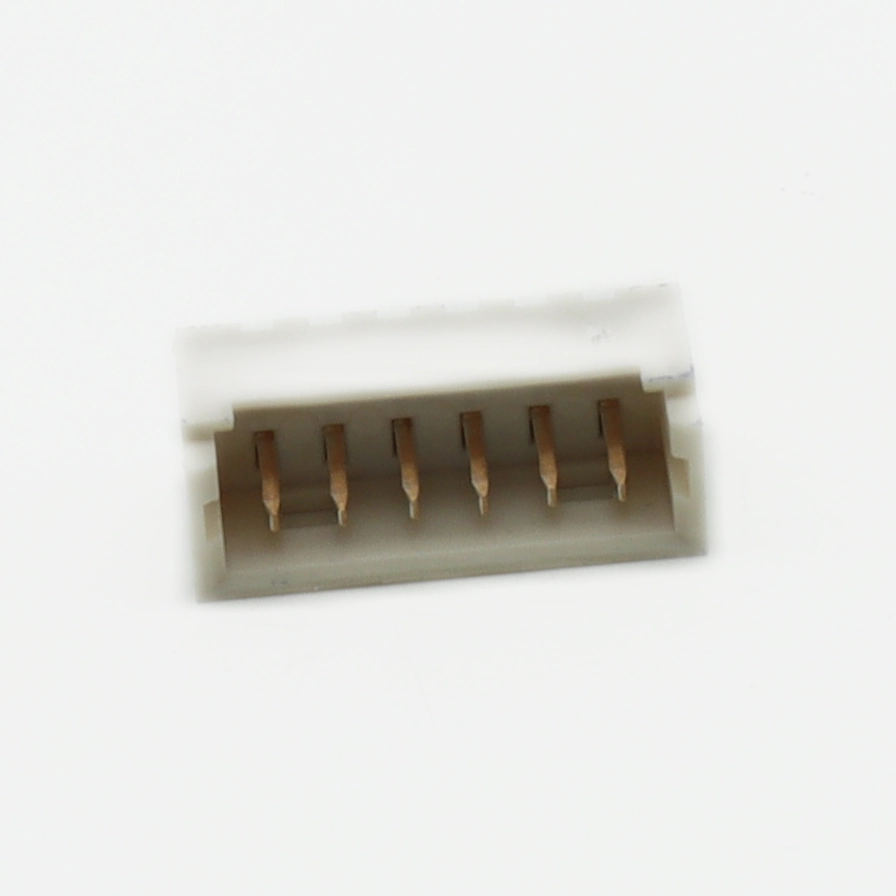

Где применяется

Модель хорошо себя показывает в проектах с ограниченным пространством: контроллеры шаговых моторов, платы расширения Arduino, модули датчиков в робототехнике, панели управления бытовой техникой. На практике её часто ставят на выход драйвера A4988 или TMC2209, чтобы быстро отключать мотор без пайки. Также удобно разводить сигнальные цепи энкодеров и концевых выключателей — один кабель, одна колодка, никакой путаницы.

Практический нюанс монтажа

В даташите не пишут очевидную для опытного монтажника вещь: при пайке этого разъёма вручную легко перегреть соседние контакты и деформировать корпус. Держите жало не выше 320 °C и не задерживайтесь на одном выводе дольше двух секунд. Перед установкой слегка «прихватите» один крайний контакт, выровняйте корпус по шелкографии, а уже потом пропаивайте остальные. И не используйте флюс с галогенами — остатки агрессивно действуют на тонкое лужение и со временем ухудшают контакт.

Чем заменить

Если оригинала нет в наличии, смотрите на совместимость по шагу и посадочному месту. Ниже — проверенные варианты.

Итог

Для сигнальных и слаботочных цепей, где важны компактность и устойчивость к вибрации, этот коннектор закрывает задачу «поставил и забыл». Он не для силовых линий, но в логике управления, датчиках и периферии отрабатывает на все сто.

Где купить

Заказать разъём 53047-0610 с бесплатной доставкой по России можно в каталоге Эиком. В наличии оригинальные компоненты, а менеджеры помогут подобрать обжимные контакты и ответные корпуса под ваш проект.
