Модульные электроустановочные корпуса Hensel

Создание распределительных шкафов для машиностроительных комплексов, объектов энергетики и систем автоматизации требует точного подбора компонентов и возможности адаптации конструкции под конкретные условия эксплуатации. В этих задачах важную роль играют модульные корпуса Hensel, которые позволяют проектировать установки с учётом особенностей среды, нагрузки и требований к безопасности.

Ассортимент продукции включает несколько семейств: ENYCASE®, ENYSTAR®, ENYMOD (Mi), ENYFLEX® и ENYFIT. Каждое из них ориентировано на решение определённого круга задач — от сборки компактных низковольтных систем до организации распределительных узлов управления высокой сложности.

• ENYCASE® — корпуса для защиты распределительных устройств, подходящие для внутреннего и наружного монтажа.
• ENYSTAR® — решения для модульных распределительных систем, обеспечивающие удобную установку автоматических выключателей и устройств защиты.
• ENYMOD (Mi)— система модульных корпусов для конструирования индивидуальных решений под конкретные проекты.
• ENYFLEX® — гибкие корпуса, используемые в ситуациях, когда требуется особая адаптивность.
• ENYFIT — серия для быстрого монтажа, востребованная при создании распределительных систем на объектах с ограниченными сроками реализации.

Корпуса Hensel отличаются высокой степенью защиты от пыли и влаги, что подтверждается международными стандартами IP. Эргономичная конструкция упрощает монтаж и обслуживание, а совместимость с большим количеством аксессуаров расширяет возможности интеграции. Всё это делает оборудование удобным для работы инженеров и электромонтажников, обеспечивая заказчикам гибкость при построении современных низковольтных и управляющих систем.

Корпуса для электрических установок

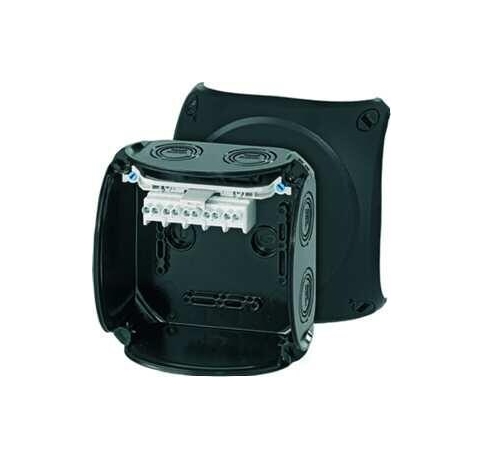

Серия ENYCASE® от Hensel — это распределительные коробки, которые применяются для организации надёжных точек подключения в электрических сетях различного уровня сложности. Их ключевая особенность заключается в наличии встроенных мембранных вводов, позволяющих быстро и герметично завести кабель без дополнительных инструментов. При необходимости стандартные вводы легко заменить на винтовые, либо выполнить прокладку кабеля через заднюю стенку корпуса, что расширяет варианты монтажа.

Компания Эиком предлагает широкий выбор коробок ENYCASE® в различных размерах — от компактных 84х84х55 мм для локальных соединений до крупных моделей 300х600х170 мм, подходящих для распределительных узлов. Доступны корпуса в нескольких цветовых исполнениях, что даёт возможность учитывать требования проекта и специфику объекта.
Большинство моделей соответствует степени защиты не ниже IP65, что гарантирует устойчивость к влаге и пыли. Кроме того, в линейке предусмотрены версии, сертифицированные по стандарту ATEX Ex для применения в зонах с потенциальной взрывоопасной атмосферой. Это делает продукцию востребованной как в промышленности, так и на объектах энергетики и транспорта.

Корпуса для DIN-модулей

Для монтажа оборудования на стандартную DIN-рейку оптимально использовать корпуса серий ENYSTAR® и ENYMOD (Mi), которые предлагает компания Эиком. Эти решения одинаково хорошо подходят как для бытовых распределительных щитов, так и для сложных промышленных систем управления, включающих ПЛК, реле, автоматические выключатели и другие модульные устройства.
По своим характеристикам корпуса рассчитаны на работу в высоконагруженных сетях: модели ENYSTAR® поддерживают напряжение до 690 В AC или 1 кВ DC при токах до 250 А, а серия ENYMOD (Mi) рассчитана на токи до 630 А. Возможность объединения нескольких секций обеспечивает гибкость при проектировании масштабных установок — от небольших щитов до распределительных комплексов для машиностроительных и энергетических объектов.

Конструктивно корпуса изготавливаются из полиуретана, отличающегося высокой механической прочностью (IK08) и стойкостью к воздействию агрессивных сред — кислот, щелочей, топлива, масел. Материал устойчив к ультрафиолетовому излучению, благодаря чему корпуса подходят как для внутренней, так и для наружной установки.
Вместимость корпусов серии Mi варьируется от 9 до 84 модулей, что позволяет инженерам и электромонтажникам подбирать решение в соответствии с требованиями конкретного проекта. При этом корпуса сохраняют удобство в обслуживании и обеспечивают высокий уровень безопасности.

Настенные корпуса

В линейке ENYSTAR® доступны также настенные корпуса с дверцами, которые компания Эиком предлагает для проектов различного масштаба — от бытовых распределительных щитов до промышленных систем управления. Конструкция таких корпусов предусматривает установку монтажных панелей, DIN-реек или перегородок, что обеспечивает гибкость при компоновке оборудования.

В зависимости от задачи заказчик может выбрать модели с прозрачными створками, позволяющими визуально контролировать состояние установленного оборудования без открытия корпуса, либо с глухими дверцами, обеспечивающими максимальную защиту от несанкционированного доступа и влияния внешней среды.

Корпуса сертифицированы по степени защиты IP65, что гарантирует надёжную защиту внутреннего оборудования от пыли и струй воды. Это особенно важно при использовании в помещениях с повышенной влажностью, на промышленных объектах и при наружной установке.

Дополнительное преимущество корпусов ENYSTAR® заключается в возможности модульного объединения с другими элементами системы Hensel. Это позволяет формировать комплексные решения для распределения питания и автоматизации процессов, сохраняя при этом компактность и удобство монтажа.

Универсальные корпуса серии Mi

Серия ENYMOD (Mi), представленная компанией Эиком, объединяет универсальные корпуса, которые используются для сборки распределительных и управляющих систем различной сложности. Размерный ряд охватывает модели от 150х300х;170 мм до 600х600х192 мм, что позволяет выбрать подходящее решение как для компактных щитов, так и для крупных распределительных пунктов.

Корпуса отличаются высокой степенью защиты IP65, благодаря чему оборудование внутри надёжно изолировано от пыли и влаги. Дополнительным преимуществом является стойкость к механическим воздействиям, подтверждённая классом прочности IK08. Это делает изделия подходящими для эксплуатации в промышленных условиях, на строительных объектах и в энергетических системах.

Выпускаются версии как с прозрачными крышками, позволяющими визуально контролировать состояние оборудования, так и с глухими крышками, обеспечивающими максимальную защиту от внешних факторов. Конструктивные особенности включают удобные пазы для кабельных вводов, что облегчает организацию кабельных трасс и снижает время на монтаж.

Установку корпусов серии ENYMOD (Mi) можно выполнять как на стену, так и на боковую поверхность, что расширяет возможности при проектировании распределительных систем. Совместимость с аксессуарами Hensel делает возможным модульное наращивание и адаптацию корпусов под специфические требования проекта.

Корпуса ENYFLEX®

Корпуса ENYFLEX®, предлагаемые компанией Эиком, изготовлены из прочного полистирола и соответствуют стандарту EN 62208. Они применяются для сборки распределительных щитов и устройств управления, поддерживают установку DIN-реек, монтажных пластин и кабельных вводов.

Размерный ряд варьируется от 136х253х115 мм до 217х253х115 мм, что позволяет использовать корпуса в условиях ограниченного пространства. Дверцы фиксируются при помощи отвёртки и при необходимости могут дополнительно герметизироваться, обеспечивая защиту от пыли и влаги.

Аксессуары для корпусов

Компания Эиком предлагает широкий выбор аксессуаров Hensel, которые значительно упрощают сборку и повышают функциональность распределительных корпусов.

В линейку входят:

• кабельные вводы и гермовводы для надёжного и герметичного подключения проводов;
• монтажные пластины и DIN-рейки, обеспечивающие удобное размещение оборудования;
• защитные крышки, перегородки и козырьки для повышения уровня безопасности и продления срока службы систем;
• вентиляционные элементы и клапаны для компенсации давления и предотвращения образования конденсата;
• замки и комплекты для герметизации дверей, препятствующие несанкционированному доступу и проникновению влаги.

Использование этих аксессуаров позволяет адаптировать корпуса Hensel под самые разные сценарии эксплуатации — от бытовых распределительных щитов до промышленных установок и уличных систем, где требуются повышенная надёжность и защита.

Монтаж на опорах

Для монтажа корпусов Hensel на мачтах или опорах компания Эиком предлагает специальные аксессуары серии ENYFIT. Они используются в системах уличного освещения, антеннах, солнечных установках и других объектах, где требуется установка распределительных шкафов вне помещений.

В комплект входят прочные металлические кронштейны и зажимы, обеспечивающие надёжное крепление. Конструкция рассчитана на фиксацию корпусов к опорам диаметром от 60 до 150 мм, что делает аксессуары универсальными для большинства стандартных столбов и труб.

Монтажные пластины

Для удобной организации внутреннего пространства корпусов Hensel применяются специальные монтажные пластины, которые компания Эиком предлагает в широком ассортименте. Пластины крепятся непосредственно к задней стенке корпуса и не нарушают его герметичность, сохраняя класс защиты оборудования.

Выпускаются варианты из металла и ламината, что позволяет выбрать решение под конкретные условия эксплуатации. Эти элементы полностью совместимы с сериями ENYSTAR® и Mi, обеспечивая простоту установки автоматических выключателей, реле и других модульных компонентов.

Кабельные вводы и гермовводы

В ассортименте Hensel, который поставляет компания Эиком, представлены кабельные вводы для диаметров от 3,5 до 34 мм (стандарты M16-M40) и герметичные вводы для кабелей диаметром от 2 до 48 мм (размеры M12-M63 или PG9-PG48). Эти элементы обеспечивают защиту до уровня IP67, предотвращают истирание оболочки кабеля и эффективно снижают вибрационные нагрузки, продлевая срок службы соединений.

Доступны варианты в чёрном, сером и оранжевом цвете, включая исполнения с сертификацией ATEX Ex, что делает их пригодными для применения в зонах с повышенными требованиями по взрывозащите.
