Модульный контроллер полива — 0530140210 разъемы Molex в действии

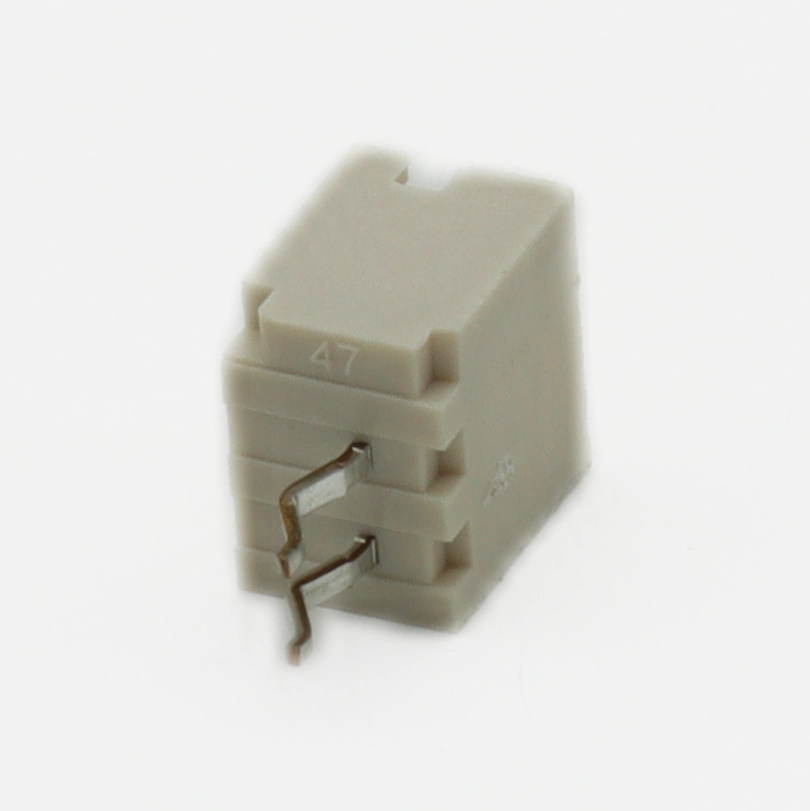

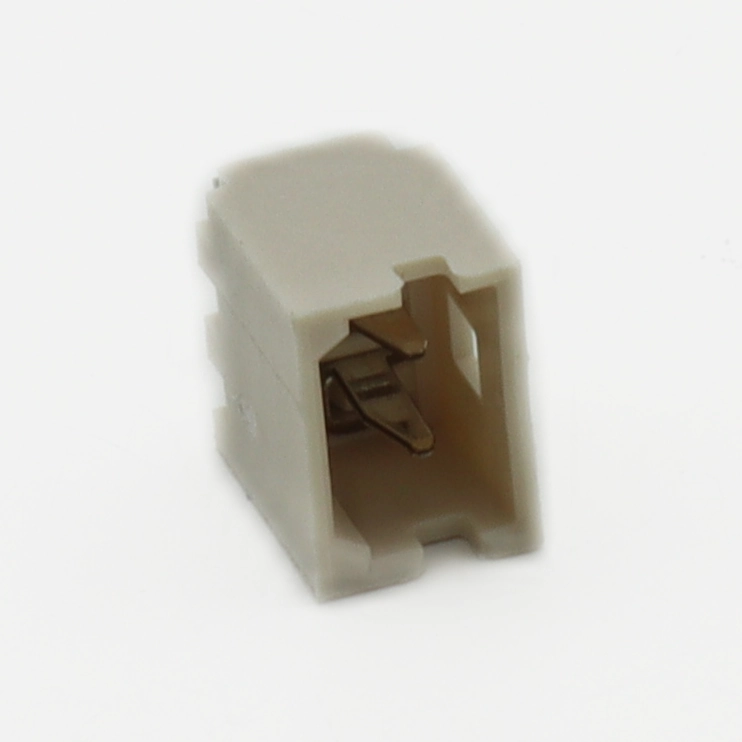

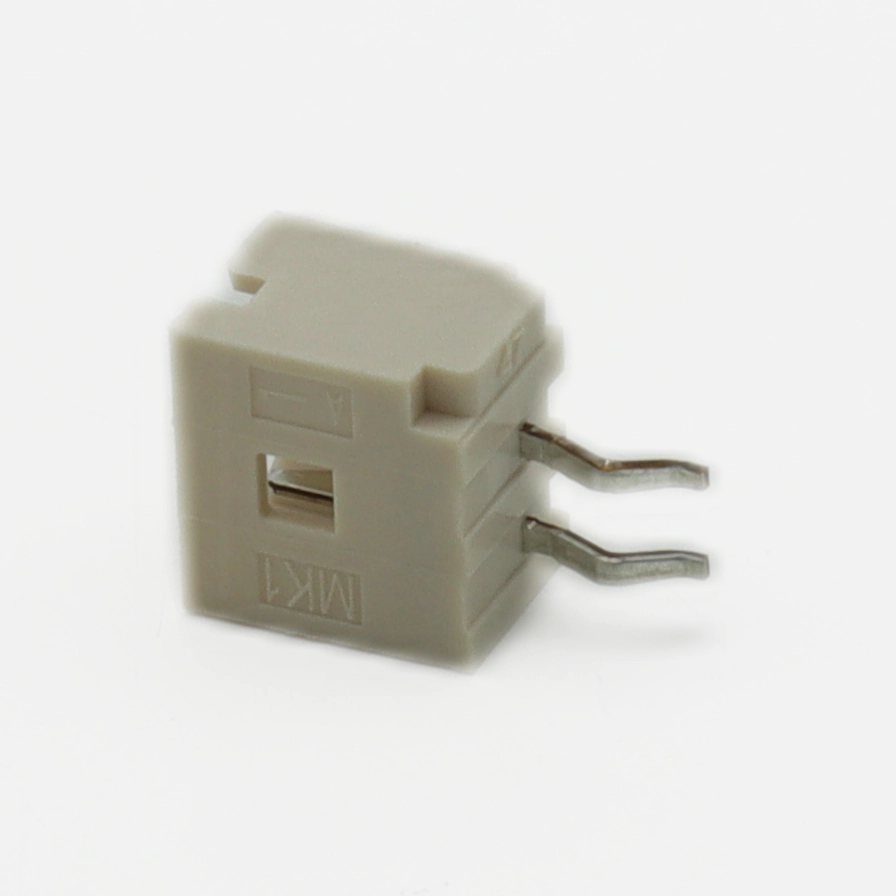

Создание модульного контроллера полива упирается не только в прошивку и выбор насоса, но и в качество межблочных соединений. Именно здесь на помощь приходят Прямоугольные разъемы - Гнезда на плату, тип "Папа" 0530140210 от Molex, LLC, представленные в разделе разъемы. Это компактные провод-плата элементы с шагом 2,54 мм, рассчитанные на сигнальные и слаботочные силовые цепи. Они позволяют собирать и разбирать устройство без пайки, упрощают отладку прототипа и снижают риск повреждения дорожек при частой коммутации. Если нужен предсказуемый контакт при вибрации, перепадах температур и многократных переподключениях, данная модель закрывает задачу без компромиссов.

Ключевые параметры

• Тип: разъём провод-плата
• Шаг контактов: 2,54 мм
• Количество позиций: 2
• Номинальный ток: до 3 А на контакт
• Материал контактов: лужёная латунь
• Материал корпуса: полиамид, не поддерживающий горение

Конструкция и электрические нюансы

В основе изделия — подпружиненные контактные площадки, которые обеспечивают стабильное усилие прижима на протяжении всего срока службы. Это особенно важно, когда плата установлена в корпусе с ограниченным доступом и разбирать её приходится редко. Шаг 2,54 мм совместим с большинством макетных и промышленных плат, что упрощает интеграцию в существующую конструкцию без перехода на нестандартную разводку.

Номинальный ток 3 А на контакт достаточен для управления маломощными реле, питания датчиков, светодиодной индикации и линий UART. Для цепей с импульсной нагрузкой рекомендуется закладывать запас не менее 30%, чтобы избежать локального нагрева в зоне контакта. Лужёное покрытие снижает сопротивление переходной зоны и защищает от окисления при эксплуатации во влажной среде.

Где применяется

Данная модель хорошо себя показывает в проектах, где важна модульность и быстрая замена узлов:

• контроллеры автоматического полива с выносными датчиками влажности;
• DIY-метеостанции и шлюзы IoT с возможностью полевой замены сенсоров;
• панели управления промышленным оборудованием с сервисными разъёмами;
• робототехнические платформы с часто переподключаемыми модулями;
• стенды для тестирования и отладки электронных плат.

Практический совет из опыта

В даташите не акцентируется важный нюанс: при обжиме проводов 22–24 AWG снимайте изоляцию на 1,2–1,5 мм, а не больше. Если оголённый участок длиннее, тонкие жилы могут загибаться внутрь корпуса при стыковке, создавая ложный контакт или короткое замыкание с соседним пином. После обжима слегка потяните провод — если жилы выходят, обжим недостаточен. И не используйте паяльник для фиксации провода в контакте: припой делает соединение жёстким, и при вибрации он быстро трескается у края обжимной зоны.

Аналоги и совместимые решения

Итог

Если вы проектируете устройство с частой коммутацией или работаете в условиях вибрации, Прямоугольные разъемы - Гнезда на плату, тип "Папа" 0530140210 от Molex, LLC станут надёжным звеном между модулями. Они не требуют пайки, выдерживают сотни циклов соединения и совместимы со стандартной разводкой. Закажите 0530140210 в Эиком с бесплатной доставкой по РФ и получите оригинальный компонент без риска нарваться на подделку.
