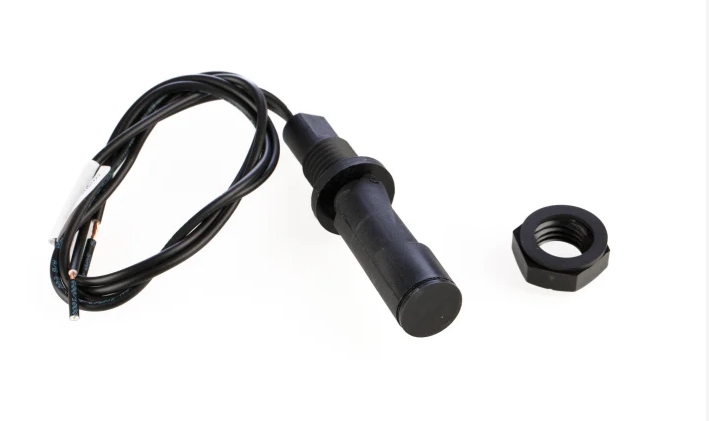

Мониторинг потока жидкости с датчиками Cynergy3

Компания Cynergy3 имеет более чем полувековой опыт в области разработки и производства компонентов для автоматизации и промышленных систем. Сегодня она входит в состав группы Sensata Technologies — одного из крупнейших мировых поставщиков решений для промышленности. Ассортимент продукции Cynergy3 представлен на рынке очень широко: от реле уровня и датчиков давления до специализированных сигнализаторов потока. Именно на последних остановимся подробнее, так как эти устройства находят применение в большом числе современных инженерных систем.

Назначение и принцип работы

Представленные сигнализаторы разработаны специально для контроля потока жидкостей при давлении до 10 бар. Основной принцип действия заключается в том, что при наличии движения среды внутри контура магнитный элемент внутри корпуса приводит в действие герконовый переключатель. Это позволяет замыкать электрическую цепь, подключённую к выводам устройства, и формировать чёткий дискретный сигнал о наличии потока.

Диапазон минимальных значений потока, при которых датчик срабатывает, составляет от 0,90 до 3,75 л/мин в зависимости от конкретной модели. Такое решение позволяет применять устройства как в низкопоточных системах, так и в установках с интенсивной циркуляцией жидкости.

Переключаемые электрические параметры достаточно универсальны: напряжение до 120 В DC или 240 В AC, при этом максимальный рабочий ток достигает 0,6 А. Переключаемая мощность ограничена уровнем 25 VA, чего вполне достаточно для большинства промышленных и бытовых применений. Подключение реализовано через провода длиной 0,25 м, что упрощает интеграцию в систему и позволяет быстро производить монтаж.

Конструкция и особенности монтажа

Корпус выполнен из прочного пластика, устойчивого к эксплуатационным нагрузкам. Датчики предлагаются в двух вариантах подключения: через нажимное соединение и через резьбу по стандарту NPT 1/2" или 3/4".

Конструкция на основе подвижного магнита и герконового переключателя гарантирует надёжность и долгий срок службы, при этом отсутствует необходимость в сложном обслуживании. Следует учитывать, что сигнализаторы предназначены исключительно для работы с жидкостями без значительного содержания твёрдых включений. Попадание частиц может привести к механическим повреждениям или некорректной работе.

Применение

Благодаря своим характеристикам устройства Cynergy3 находят применение:

• в системах водоснабжения и охлаждения;
• в установках пищевой и химической промышленности;
• в производственном оборудовании, где требуется защита насосов и теплообменников от "сухого" хода;
• в климатических и холодильных установках.

Компактные размеры, простота монтажа и высокая надёжность делают сигнализаторы Cynergy3 удобным решением для проектировщиков и обслуживающего персонала.

Сигнализаторы потока Cynergy3 представляют собой надёжное и удобное решение для мониторинга циркуляции жидкостей в различных промышленных и бытовых установках. Простота конструкции, высокая точность срабатывания и широкий диапазон рабочих параметров обеспечивают их востребованность на современном рынке.

Технические характеристики сигнализаторов Cynergy3
