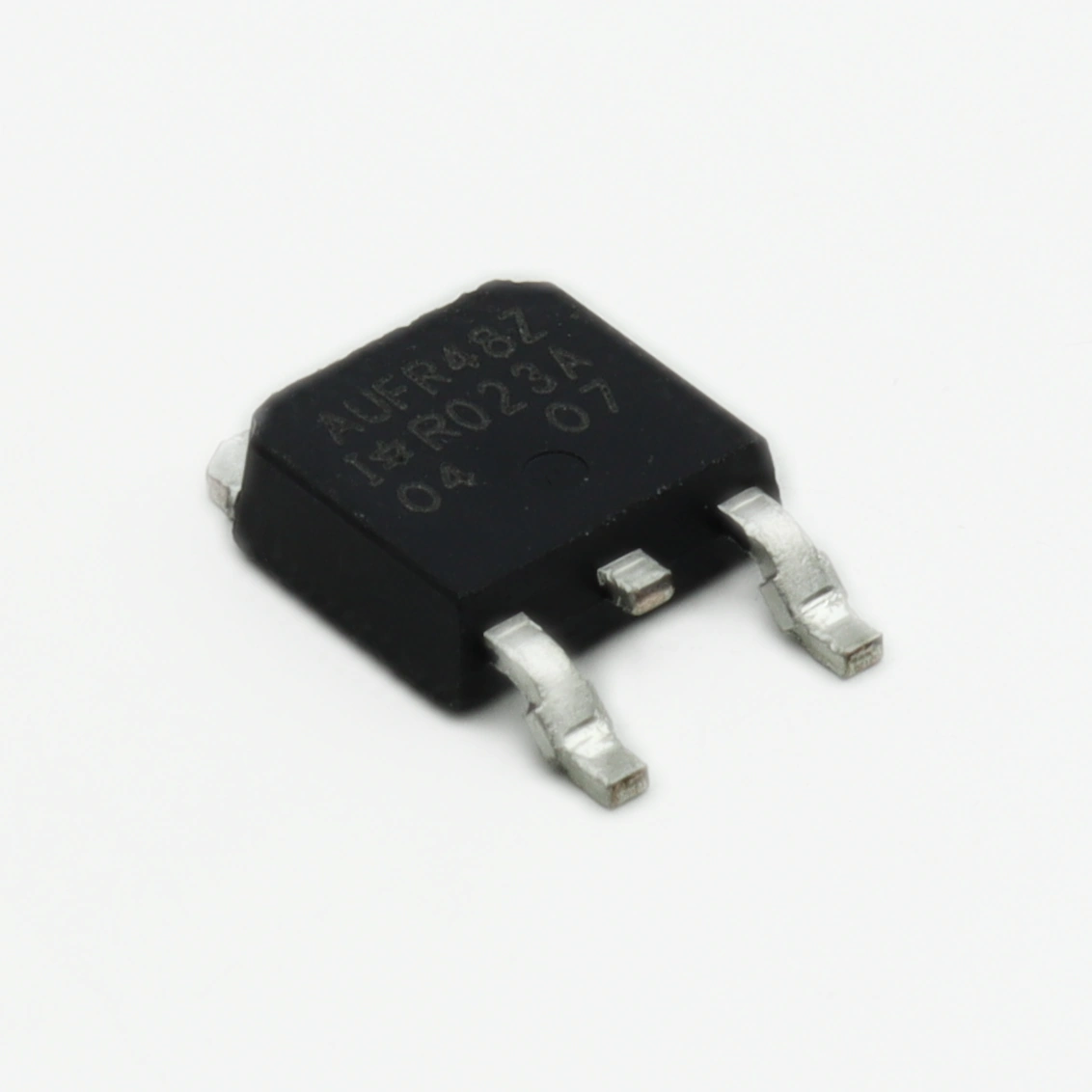

N-канальный силовой полевой транзистор AUIRFR48Z: как обеспечить надёжность в импульсных преобразователях?

В отличие от классических решений в сквозных корпусах, n-канальный силовой полевой транзистор AUIRFR48Z от International Rectifier предлагает оптимизированную топологию для поверхностного монтажа. Устройство в категории Полевые транзисторы - Одиночные сразу привлекает внимание разработчиков силовой электроники, которым необходимо совместить компактность печатной платы с способностью выдерживать импульсные перегрузки без критического падения напряжения.

Важно для применения

Ключевые параметры: модель рассчитана на напряжение 55 В и непрерывный ток 42 А, отличается низким сопротивлением открытого канала и выполнена в компактном корпусе DPAK. Диапазон рабочих температур от -55 до +175 °C обеспечивает стабильную работу в жестких условиях — решение подходит для преобразователей напряжения и драйверов двигателей.

Содержание

• В чём заключаются технические акценты?
• Почему инженеры выбирают этот корпус?
• Как сравнить с альтернативными решениями?
• Нюансы проектирования теплотвода

В чём заключаются технические акценты?

При проектировании мощных импульсных источников питания разработчики часто сталкиваются с компромиссом между габаритами модуля и его способностью отводить тепло. Транзистор AUIRFR48Z решает эту задачу за счёт оптимизированной кристаллической структуры, которая минимизирует потери при переключении. Обратите внимание, что заявленные 42 А достигаются при строгом соблюдении условий охлаждения. На практике это означает, что печатная плата должна играть роль радиатора, а не просто служить основой для монтажа. Уникальная особенность данного номинала — способность работать в режиме глубокого насыщения с минимальным падением напряжения, что критично для схем синхронного выпрямления.

Почему инженеры выбирают этот корпус?

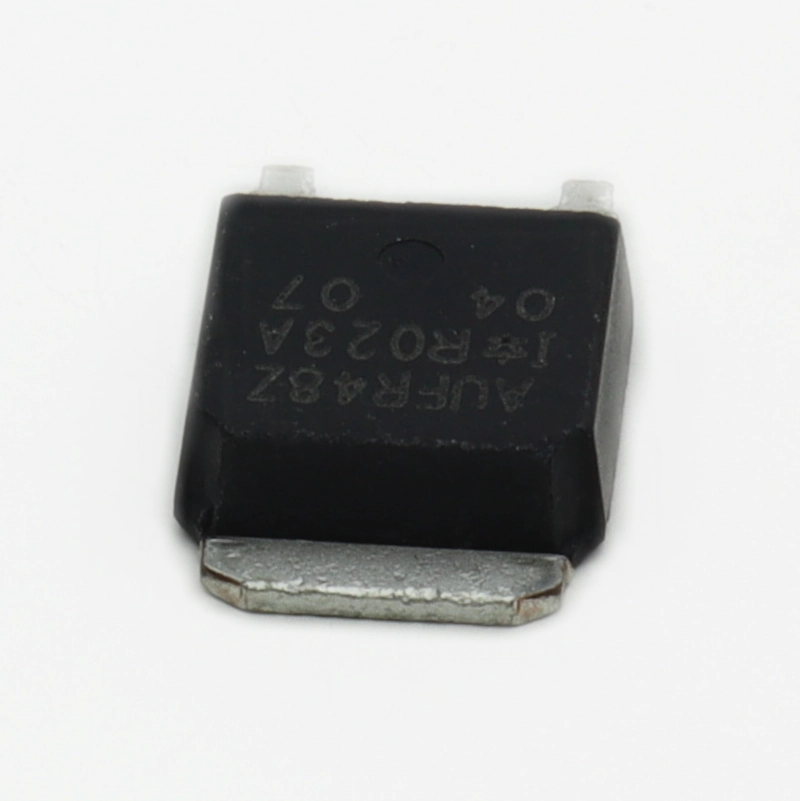

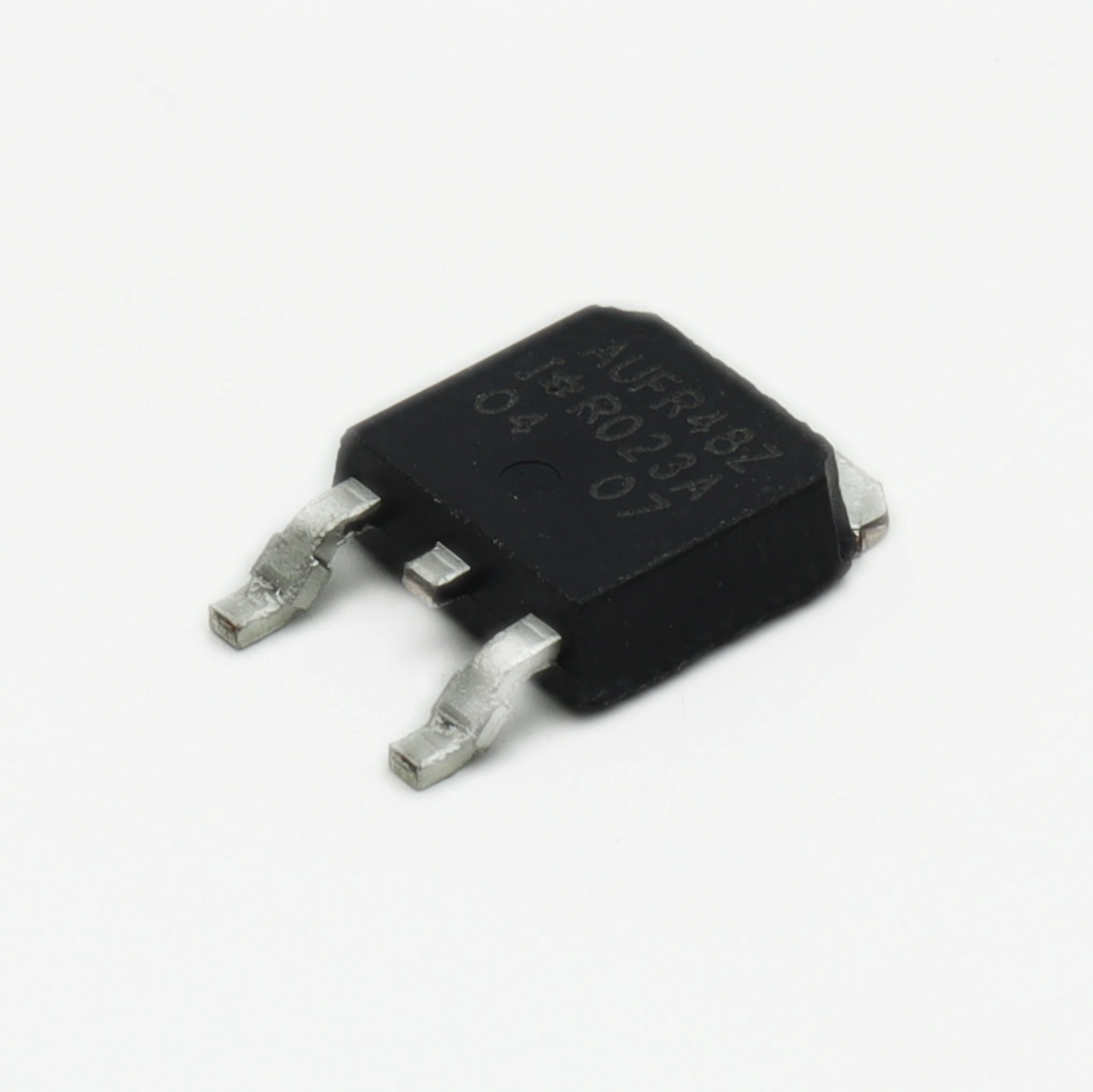

Форм-фактор DPAK (он же TO-252) давно стал отраслевым стандартом для SMD-сборки силовых каскадов. Совместимость AUIRFR48Z с автоматизированными линиями пайки волной и конвекционными печами снижает брак при массовом производстве. Важно учитывать, что контактная площадка корпуса напрямую связана с выводом истока, что упрощает разводку земли на внутреннем слое платы. При интеграции в существующие проекты замена сквозных аналогов на эту модель требует лишь корректировки топологии pads, без изменения схемы управления затвором. Это экономит время на реверс-инжиниринг и ускоряет вывод продукта на рынок.

Как сравнить с альтернативными решениями?

Рынок силовых MOSFET насыщен аналогами, однако не каждый компонент сохраняет характеристики при длительной работе на предельных токах. Ниже приведена таблица для быстрого сравнения:

Обратите внимание, что STB55NF06L имеет увеличенную тепловую площадь корпуса D2PAK, что важно при выборе решения для систем с естественной конвекцией без активного обдува. В то же время FDS6690A требует более сложной разводки из-за высокого числа выводов, но выигрывает в габаритах.

Нюансы проектирования теплотвода

Специфика работы с DPAK на токах свыше 40 А требует нестандартного подхода к медным полигонам. В даташитах обычно указывают стандартное тепловое сопротивление, но на практике критически важным становится количество переходных отверстий (vias) под контактной площадкой. Для AUIRFR48Z рекомендуется размещать не менее 12–15 vias диаметром 0,3 мм, заполненных припоем, чтобы эффективно отводить тепло на нижний слой платы. Также стоит увеличить толщину меди до 70 мкм в зоне стока и использовать полигон с минимальным количеством разрывов. Такой подход снижает температуру кристалла на 15–20% по сравнению с типовыми рекомендациями и предотвращает тепловой уход параметров при длительной нагрузке.

Нужен этот компонент? Проверьте наличие AUIRFR48Z на складе Эиком.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
