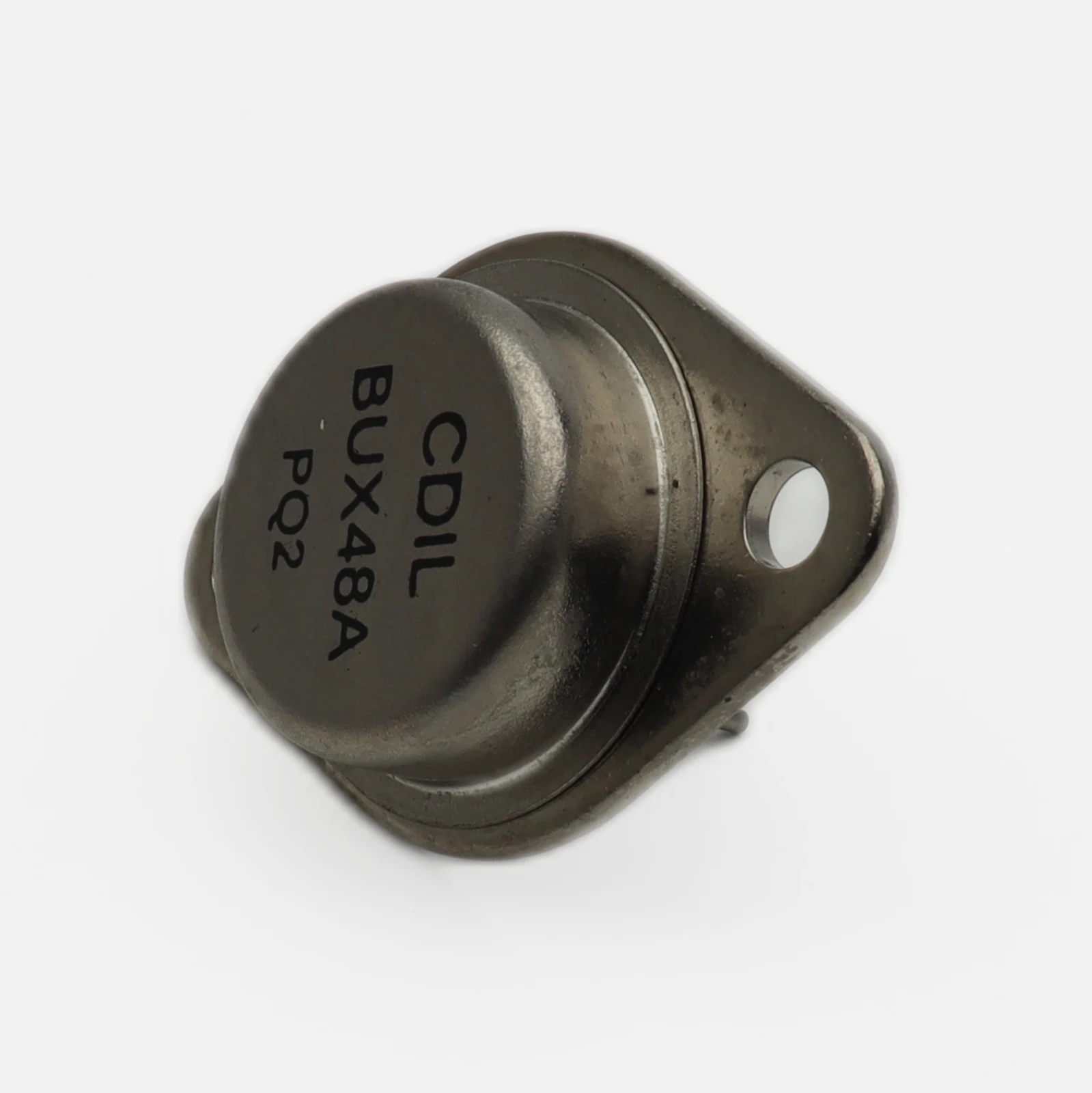

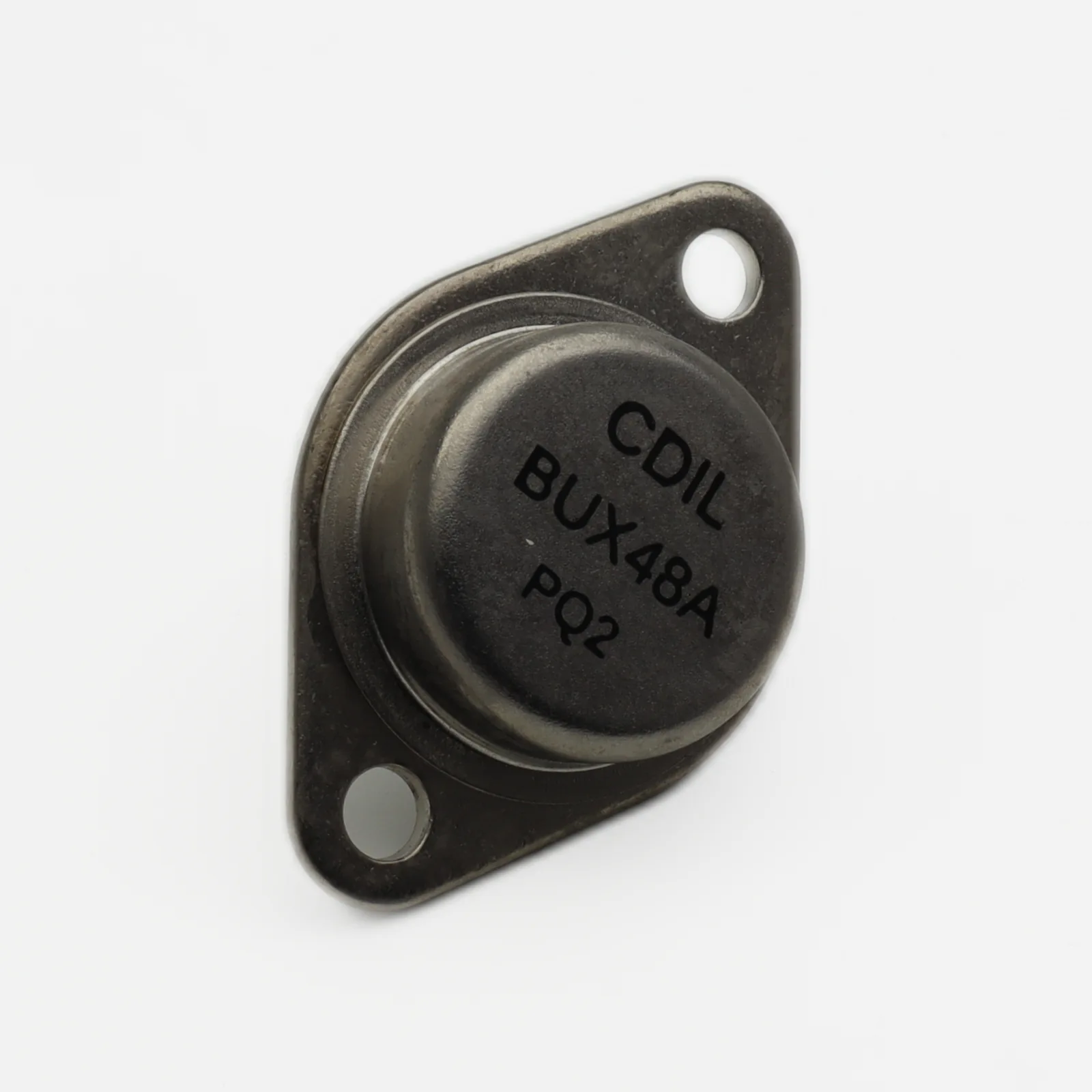

N-p-n силовой транзистор BUX48A: особенности эксплуатации в высоковольтных схемах?

Высокое напряжение и большой ток требуют компонентов с запасом прочности, особенно в промышленной автоматике. Именно здесь проявляется преимущество модели BUX48A от бренда CDIL — n-p-n силового транзистора, включённого в раздел одиночных биполярных транзисторов. Инженеры выбирают эту компоненту для ключевых узлов питания, где стабильность работы критична для всего оборудования.

Ключевые параметры для проектировщика

Важно для применения: устройство имеет максимальное коллектор-эмиттерное напряжение 450 В, непрерывный ток коллектора 15 А, рассчитан на корпус TO-3. Работает в диапазоне температур от -65 до +150 °C — подходит для промышленных систем управления.

Содержание

• Области применения и преимущества
• Нюансы монтажа корпуса TO-3
• Аналоги и совместимость

Области применения и преимущества

Силовая электроника часто сталкивается с задачами коммутации высоких нагрузок. Модель BUX48A демонстрирует высокую устойчивость к перегрузкам благодаря конструкции кристалла и качеству сборки. В отличие от аналогов в пластиковых корпусах, металлический корпус обеспечивает эффективный отвод тепла без дополнительных радиаторов при умеренных токах. Это упрощает конструкцию блока питания или инвертора.

Производитель CDIL гарантирует соответствие заявленным характеристикам, что подтверждается входным контролем качества. При работе в импульсных режимах важно учитывать время переключения, которое у данного типа оптимизировано для снижения потерь энергии. Такие свойства делают его предпочтительным выбором для источников бесперебойного питания и сварочного оборудования.

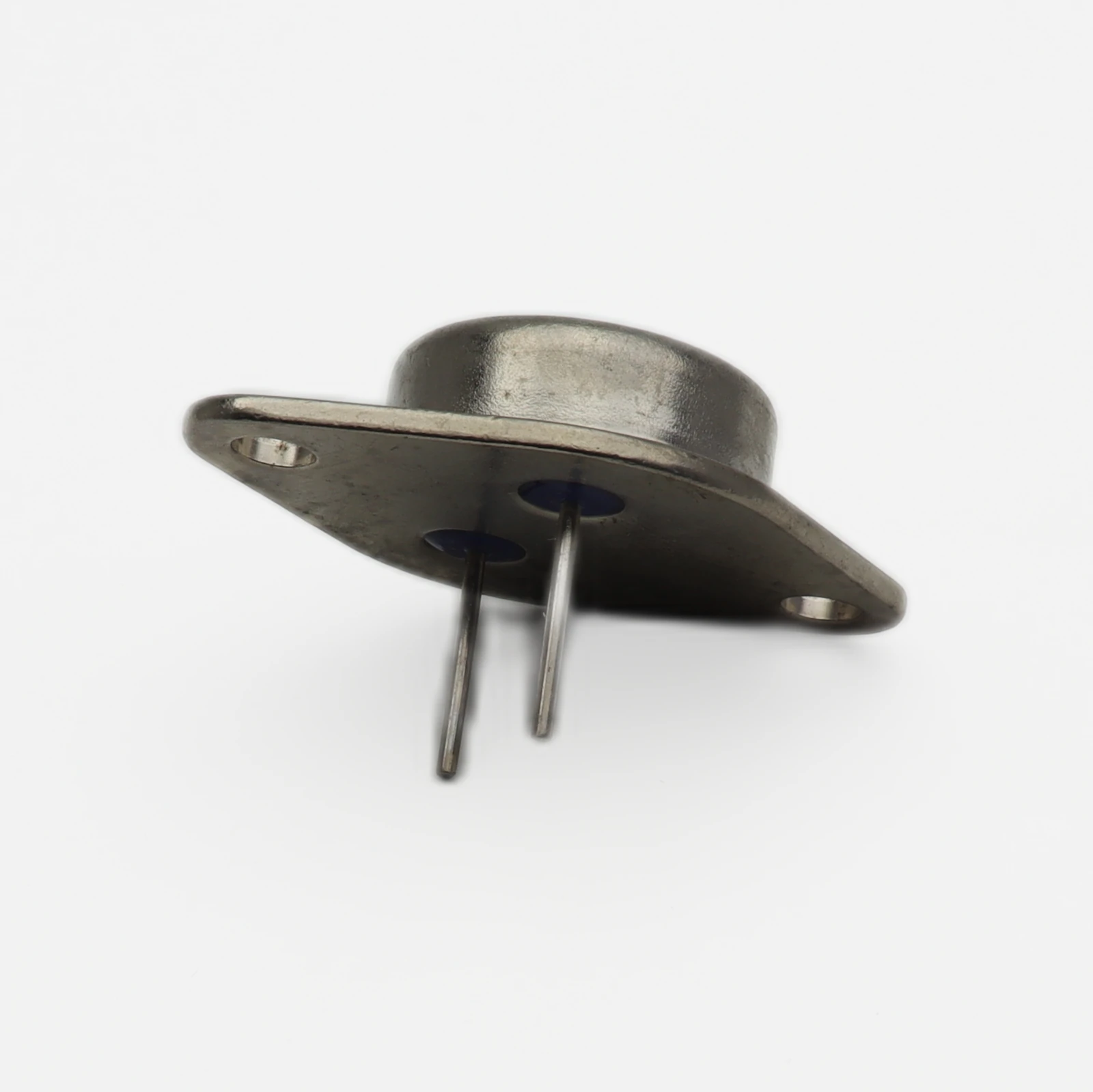

Нюансы монтажа корпуса TO-3

При установке компонента следует помнить о специфике металлического корпуса. Он находится под потенциалом коллектора, поэтому изоляция от радиатора обязательна. Используйте слюдяные прокладки и изолирующие втулки для винтов. Неправильная сборка может привести к короткому замыканию на шасси.

Практический совет: обратите внимание на момент затяжки крепежа. Чрезмерное усилие может деформировать основание транзистора, нарушив тепловой контакт. Рекомендуемый крутящий момент составляет около 1.5–2 Н·м. Также нанесите тонкий слой термопасты между корпусом и радиатором для минимизации термосопротивления. Это критично для поддержания надёжности при длительной работе в режиме насыщения.

Аналоги и совместимость

Если BUX48A недоступен, можно рассмотреть следующие варианты замены. Важно сверять не только электрические параметры, но и габариты корпуса, чтобы избежать проблем с монтажом.

Обратите внимание, что TIP41C имеет меньшее напряжение и другой тип корпуса — это важно при замене в высоковольтных цепях без переработки платы. MJ15024 обладает более высоким током, но требует проверки теплового режима.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
