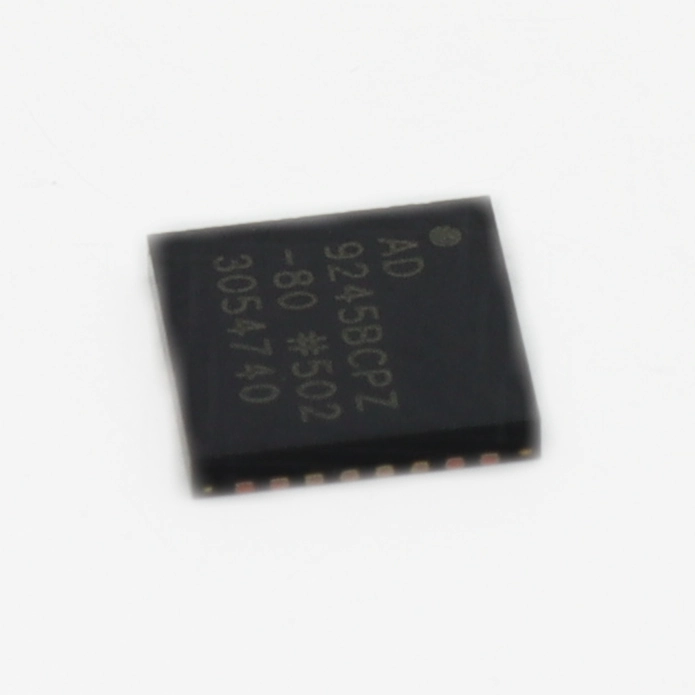

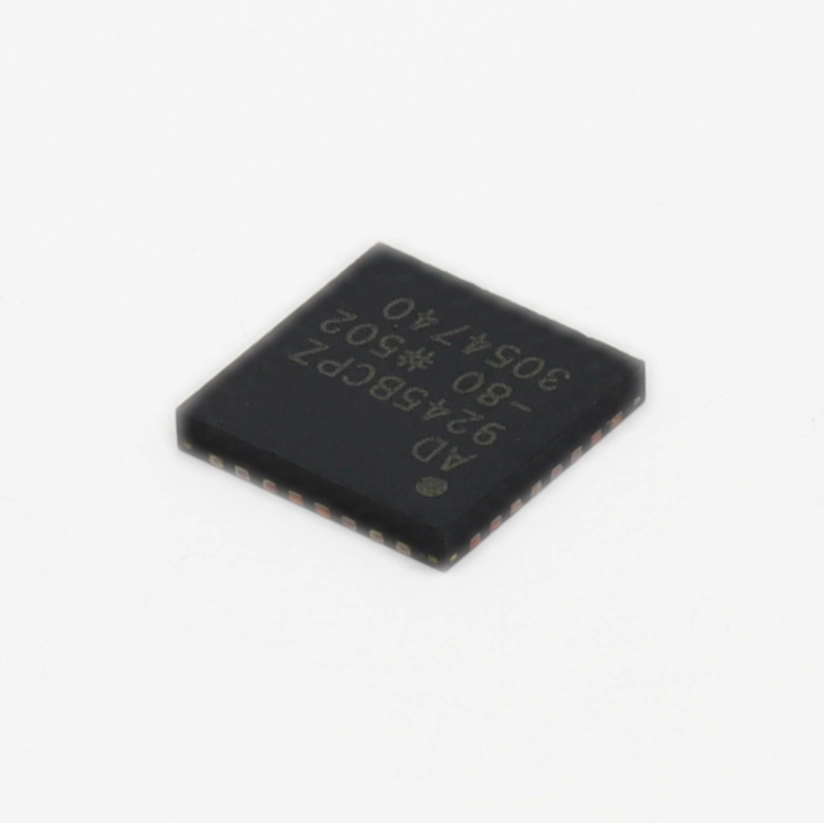

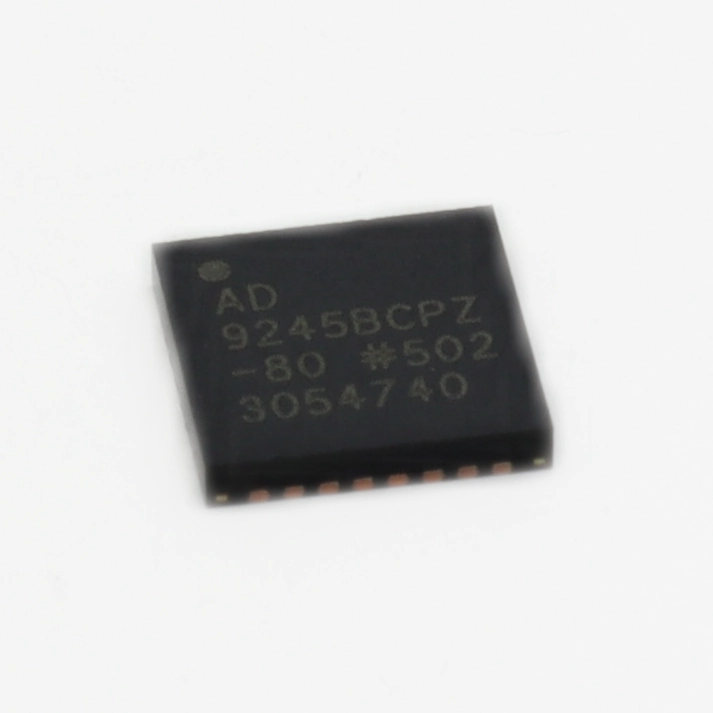

Обзор 14-разрядный конвейерный АЦП AD9245BCPZ-80: нюансы терморазвязки корпуса LFCSP

Обеспечение высокой точности оцифровки в системах с широкой полосой пропускания требует тщательного подбора компонентов. Для таких задач критично соотношение скорости дискретизации и энергопотребления. Именно это решает 14-разрядный конвейерный АЦП модели AD9245BCPZ-80 от компании Analog Devices Inc., представленный в разделе каталога интегральные микросхемы. Данный компонент разработан для применений, где важны низкая задержка и высокая динамическая точность.

Кратко о главном

• Напряжение питания: 3.0 В – 3.6 В
• Частота дискретизации: 80 MSPS
• Разрядность: 14 бит
• Интерфейс: LVDS/CMOS
• Корпус: 32LFCSP
• Температурный диапазон: -40°C... +85°C

Содержание

• Какие технические акценты учесть при проектировании?
• Почему выбирают эту серию преобразователей?
• Сравнение решений и аналоги
• Практический совет по монтажу

Какие технические акценты учесть при проектировании?

При интеграции AD9245BCPZ-80 в схему важно учитывать требования к цепям питания. Аналоговая и цифровая части микросхемы развязаны, но для достижения заявленных характеристик по шуму необходимо использовать раздельные источники или качественную фильтрацию. Интерфейс вывода данных поддерживает как LVDS, так и CMOS, что упрощает сопряжение с различными типами ПЛИС и процессоров. Важно правильно настроить режим работы интерфейса, так как от этого зависит целостность сигнала на высоких частотах.

Почему выбирают эту серию преобразователей?

Серия AD9245 зарекомендовала себя как надежное решение для телекоммуникационного оборудования и измерительных приборов. Ключевым преимуществом является стабильность параметров в широком температурном диапазоне. Инженеры ценят эту микросхему за предсказуемое поведение при работе с сигналами сложной формы. Кроме того, корпус 32LFCSP обеспечивает эффективный отвод тепла, что критично при длительной непрерывной работе на максимальной частоте дискретизации.

Сравнение решений и аналоги

При поиске замены или альтернативы стоит обращать внимание на совместимость по выводам и режимам работы. Ниже приведена таблица с основными характеристиками аналогичных решений.

Обратите внимание, что аналоги от других производителей могут иметь отличия в распиновке — это важно при трассировке печатной платы без редизайна.

Практический совет по монтажу

Специфичной особенностью корпуса 32LFCSP для данной модели является наличие открытой площадки (Exposed Pad) на нижней стороне. В отличие от стандартных рекомендаций для низкочастотных микросхем, здесь критически важно обеспечить массив термовиас под площадкой, соединенных с земляным полигоном. Это не только отводит тепло, но и снижает индуктивность пути возврата тока для высокоскоростных сигналов. Игнорирование этого требования при частоте 80 MSPS может привести к деградации отношения сигнал/шум (SNR) и появлению паразитных выбросов в спектре.

Нужен этот компонент? Проверьте наличие AD9245BCPZ-80 на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Analog Devices Inc..
