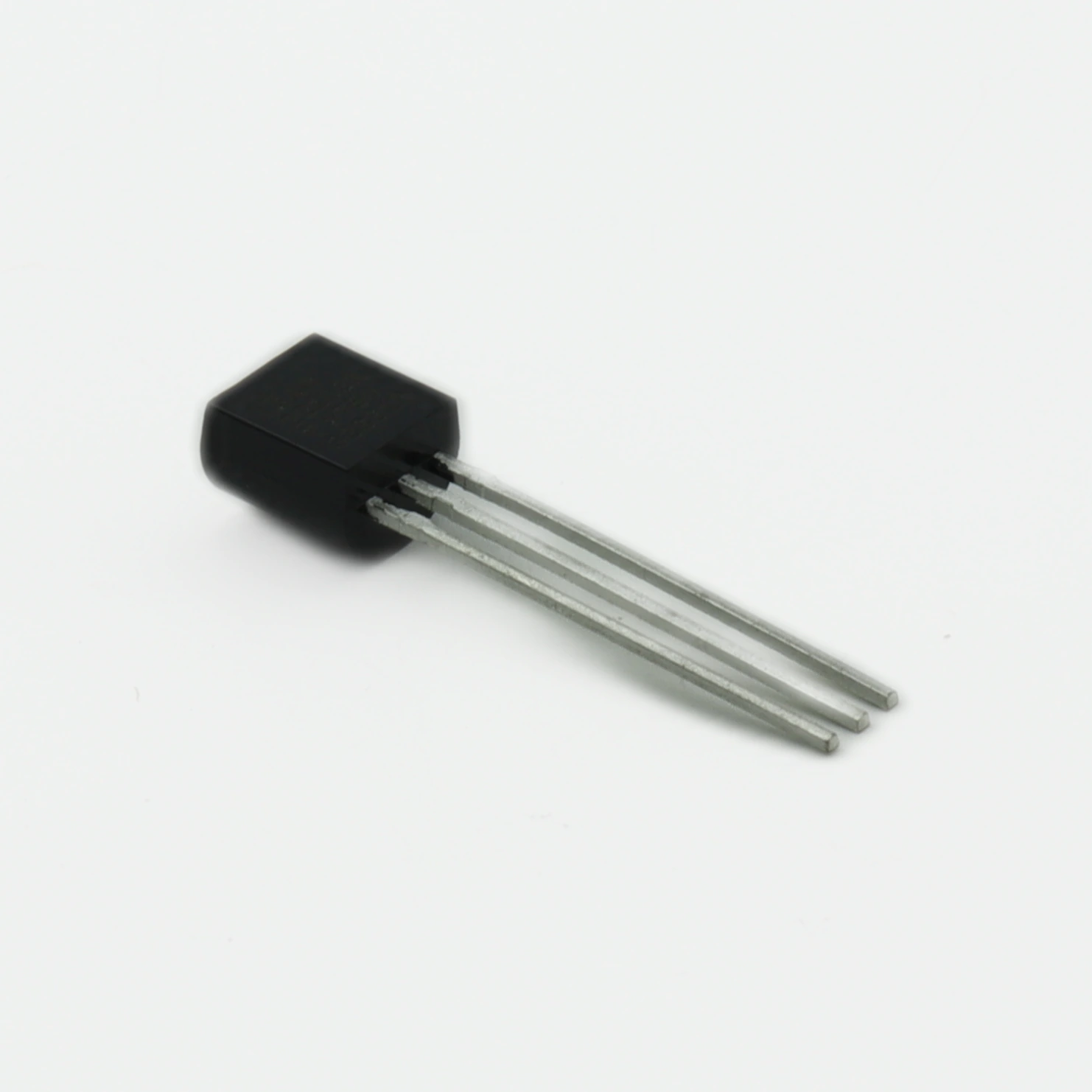

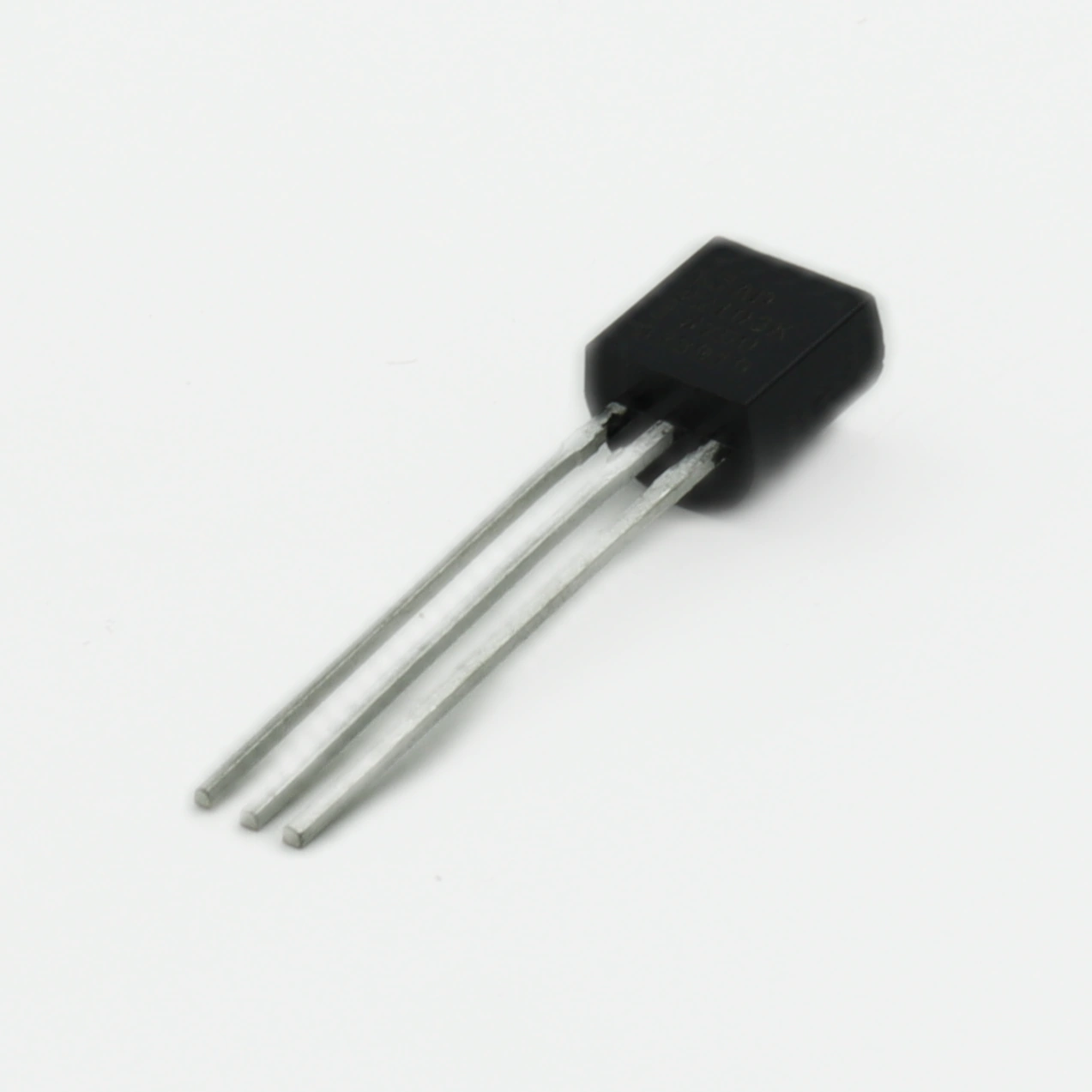

Обзор аналогового датчика температуры 0°C–100°C в корпусе TO92-3 AD22103KTZ — особенности калибровки и монтажа

Как обеспечить точное измерение температуры в диапазоне 0–100°C без сложной цифровой обработки сигнала? Аналоговый датчик температуры AD22103KTZ от Analog Devices Inc. решает эту задачу за счёт встроенной схемы линеаризации и калибровки на заводе-изготовителе. Данная модель представлена в разделе Температурные преобразователи и ориентирована на приложения, где важна простота интеграции и предсказуемая передаточная функция без микроконтроллерной компенсации.

Кратко о главном

• Диапазон измерения: 0°C … +100°C
• Выходной сигнал: аналоговый, пропорциональный температуре (≈22,5 мВ/°C)
• Напряжение питания: 4 В … 6,5 В (однополярное)
• Корпус: TO92-3 (выводной, 3 контакта)
• Точность: ±2% от полной шкалы (после заводской подстройки)
• Ток потребления: не более 200 мкА

Содержание

• Почему аналоговый выход — это преимущество
• Нюансы монтажа в корпусе TO92-3
• Типовая схема включения и фильтрация
• Совместимость и аналоги
• Где применяется данная модель

Почему аналоговый выход — это преимущество

С технической точки зрения, AD22103KTZ относится к классу полностью интегрированных термодатчиков с аналоговым выходом. Внутри корпуса TO92-3 размещены чувствительный элемент на основе кремниевого p-n перехода и схема усиления с заводской подстройкой. Это означает, что разработчику не нужно калибровать каждый экземпляр вручную: передаточная функция «напряжение — температура» уже линеаризована в пределах заявленной точности.

Если рассматривать применение в реальных условиях, такой подход критически важен для серийного производства. Каждая единица оборудования получает предсказуемый отклик, а допуск ±2% от полной шкалы (около ±2°C) достаточен для большинства задач промышленного мониторинга, контроля климата и защиты от перегрева силовых модулей.

Нюансы монтажа в корпусе TO92-3

Практический аспект, который стоит учесть: выводной корпус TO92-3 обладает сравнительно высокой теплопроводностью через металлические выводы. При пайке волной или ручным паяльником температура кристалла кратковременно превышает 100°C, что может вызвать временный дрейф калибровки. Рекомендуется ограничить время контакта паяльника с каждым выводом до 3 секунд при температуре жала не выше 260°C.

Важный нюанс: при установке датчика вблизи тепловыделяющих компонентов (силовые транзисторы, стабилизаторы) тепловой поток распространяется не только по воздуху, но и по дорожкам печатной платы. Для повышения точности стоит разместить AD22103KTZ на удалении минимум 10 мм от источников тепла или выполнить терморазвязывающую прорезь в текстолите между горячей зоной и точкой установки сенсора.

Типовая схема включения и фильтрация

Для стабильной работы данной модели достаточно подключить питание 5 В к выводу V+ и считывать напряжение с выхода Vout относительно GND. Однако на практике длинный кабель между датчиком и АЦП работает как антенна и собирает электромагнитные помехи. Установка керамического конденсатора 100 нФ между Vout и GND непосредственно у приёмного узла подавляет высокочастотный шум, а резистивный делитель на входе АЦП (10 кОм последовательно) ограничивает ток утечки и защищает вход микроконтроллера.

При интеграции в систему с импульсным источником питания обратите внимание на пульсации по шине 5 В. Хотя встроенный стабилизатор датчика компенсирует большую часть флуктуаций, для достижения максимальной точности целесообразно запитать компонент от отдельного LDO-регулятора или добавить RC-фильтр (100 Ом + 10 мкФ) по линии питания.

Совместимость и аналоги

LM35DZ отличается более высокой точностью (±0,5°C), что делает его подходящим для лабораторных и метрологических применений, тогда как AD22103KTZ предлагает лучшую стабильность при длительной эксплуатации в промышленных условиях.

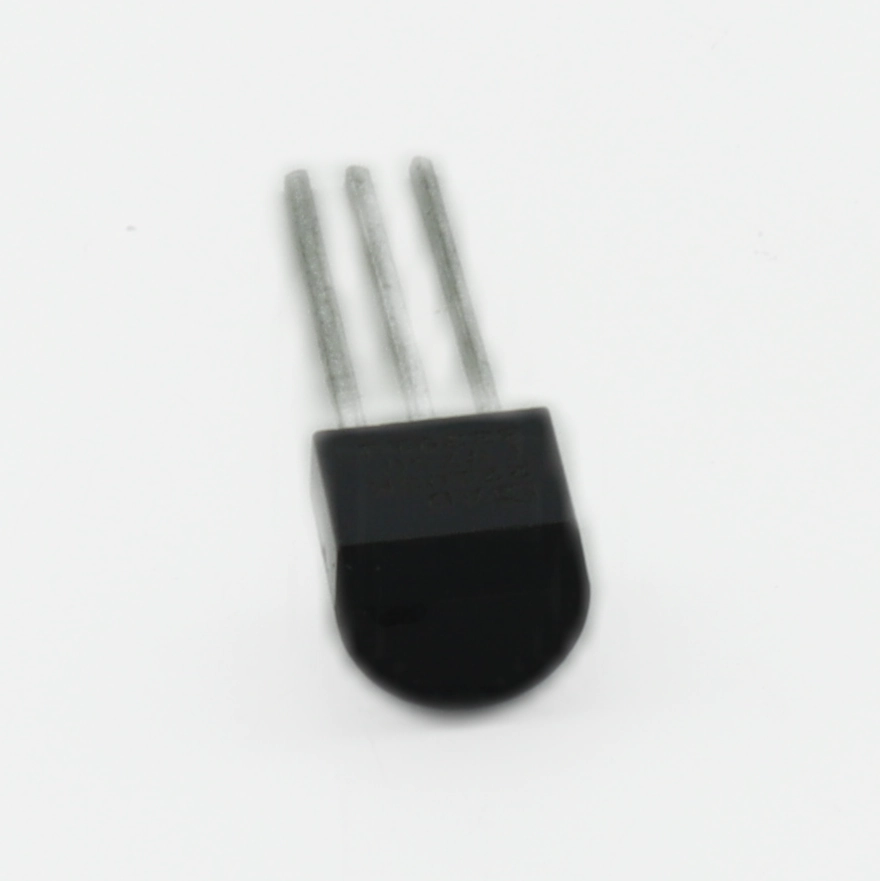

В каких устройствах используется

AD22103KTZ находит применение в следующих устройствах и системах:

• Промышленные термостаты: датчик обеспечивает линейный аналоговый сигнал для компараторных схем, исключая необходимость в АЦП и цифровой обработке — это упрощает архитектуру и снижает стоимость устройства.
• Блоки питания с термозащитой: установленный на радиаторе силового каскада, сенсор отслеживает перегрев и формирует сигнал для отключения ШИМ-контроллера при превышении порога 85–95°C.
• Системы климат-контроля серверных шкафов: несколько датчиков, распределённых по объёму шкафа, передают аналоговые данные на модуль сбора, который управляет скоростью вентиляторов пропорционально максимальной температуре.

Ключевой вывод: AD22103KTZ — оптимальный выбор для приложений, где требуется простой и надёжный аналоговый термодатчик с заводской калибровкой в диапазоне 0–100°C без необходимости цифровой компенсации.
