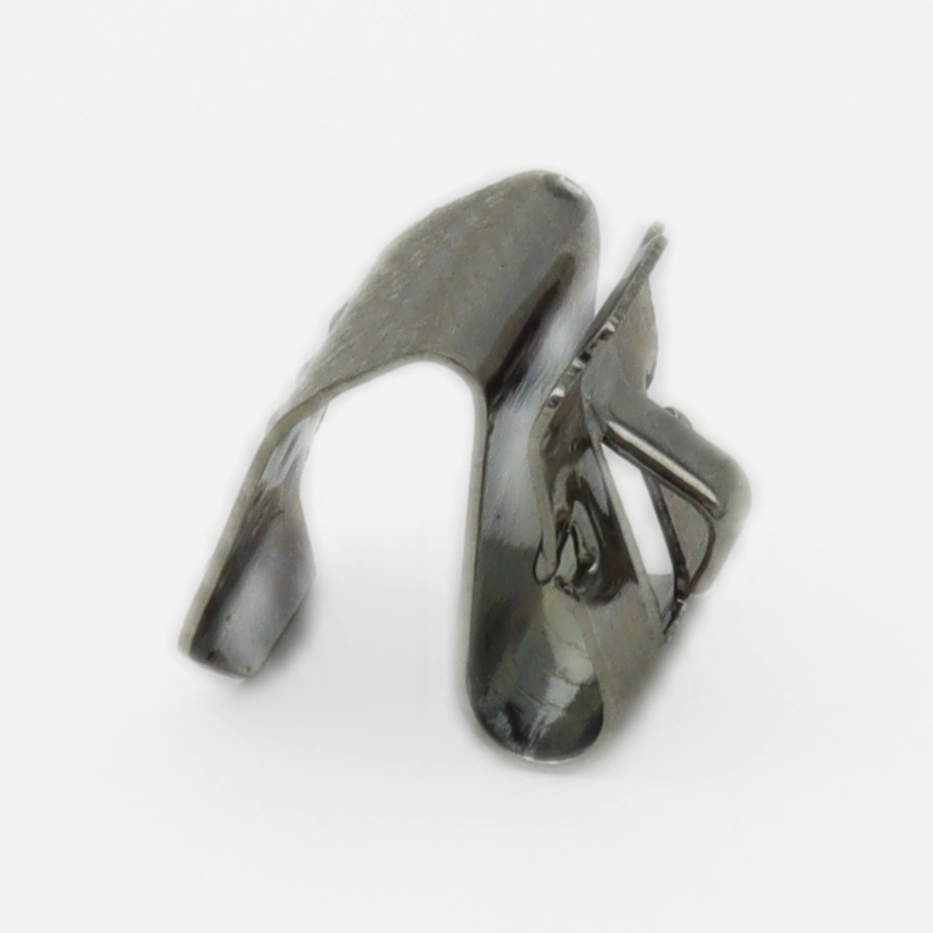

Обзор батарейного контакта AAA/R03 COMF 404B, стальные контакты на корпус

Как обеспечить стабильное питание портативного устройства при минимальных затратах на монтаж? Контакт батарейный AAA (R03) 404B от Comf решает эту задачу: стальные подпружиненные ламели обеспечивают плотный прижим элемента питания типоразмера AAA к корпусу прибора. Модель представлена в разделе Электронные компоненты и ориентирована на разработчиков, которым важна механическая надёжность без применения дополнительных держателей.

Ключевые параметры для проектировщика

• Тип элемента питания: AAA (R03, мизинчиковая)
• Количество батарей: 1
• Материал контактов: сталь с никелевым покрытием
• Способ монтажа: крепление на корпус (винтовое/клеевое)
• Контактное сопротивление: не более 50 мОм

Содержание

• Особенности контактной группы
• Нюансы монтажа на корпус
• Совместимость и аналоги
• Где применяется

Особенности контактной группы

С технической точки зрения, стальные контакты данной модели обладают пружинным эффектом за счёт геометрии ламелей. Это компенсирует допуски размеров батареек разных производителей (от 43,5 до 44,5 мм по длине) и сохраняет стабильное соединение при вибрации до 2g. Никелевое покрытие предотвращает окисление в условиях влажности до 85% RH.

Практический аспект, который стоит учесть: при проектировании посадочного места оставьте зазор 0,3–0,5 мм между торцом батареи и стенкой корпуса. Это позволит пружинным ламелям создать оптимальное усилие прижима (≈1,5 Н) без деформации отрицательного контакта элемента питания.

Нюансы монтажа на корпус

Для инженера, проектирующего компактные приборы, важно правильно выбрать способ фиксации. Контакт допускает два варианта:

• Винтовое крепление через отверстия в основании (рекомендуется для устройств с частой заменой батарей)
• Клеевое соединение (для герметичных корпусов с IP54+)

Обратите внимание: при клеевом монтаже используйте цианакрилатные составы с низкой вязкостью. Они проникают в микрозазоры и обеспечивают прочность на отрыв до 8 МПа без повреждения никелевого слоя.

Совместимость и аналоги

Обратите внимание, что Keystone BC-AAA-1 имеет меньшее контактное сопротивление (30 мОм) — это важно при токах потребления свыше 500 мА.

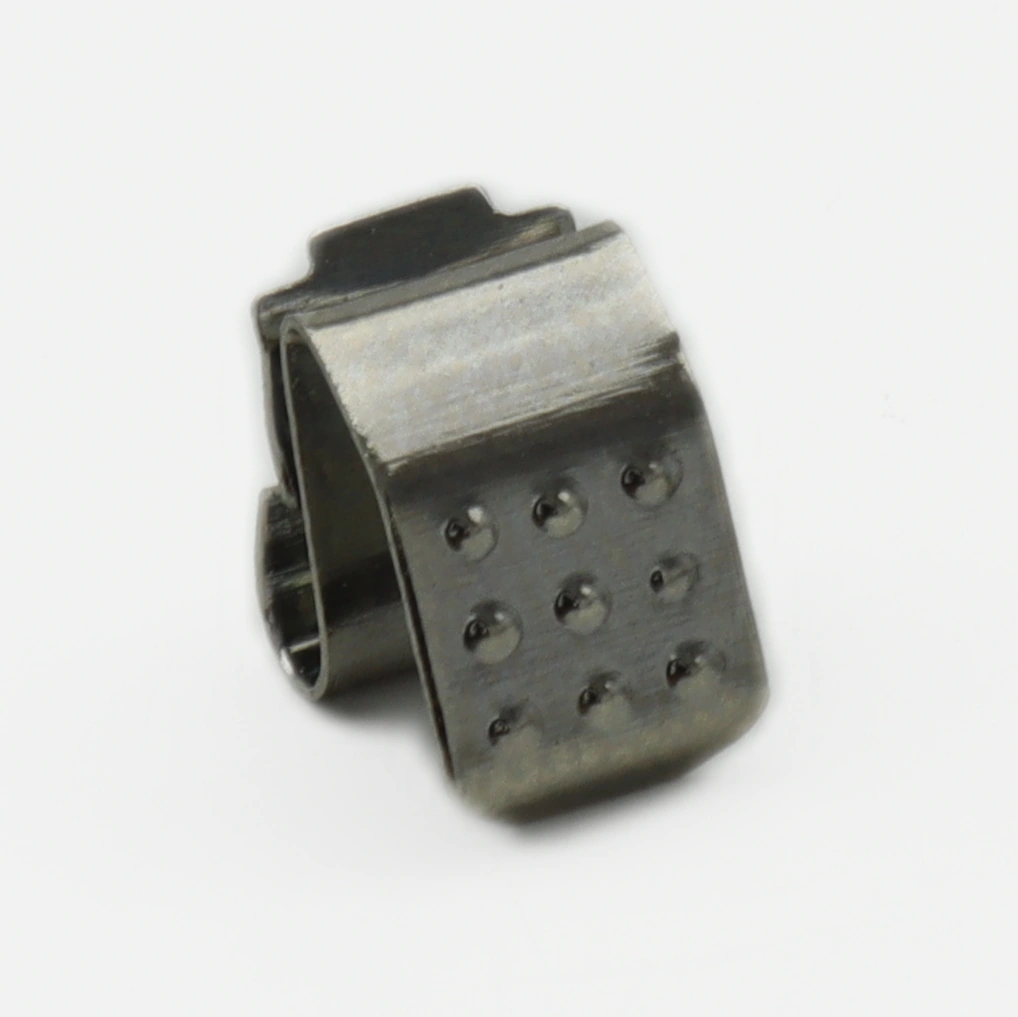

Где применяется батарейный контакт AAA/R03

404B находит применение в следующих устройствах и системах:

• Портативные мультиметры: обеспечивает стабильный контакт при падениях с высоты до 1 м
• IoT-датчики: позволяет использовать съёмное питание для обслуживания в полевых условиях
• Медицинские термометры: выдерживает 1000+ циклов замены батареи без потери упругости

Ключевой вывод: Модель 404B — оптимальный выбор для бюджетных устройств с автономным питанием, где важна простота замены батареи без специализированного инструмента.

Заказать 404B с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Comf.
