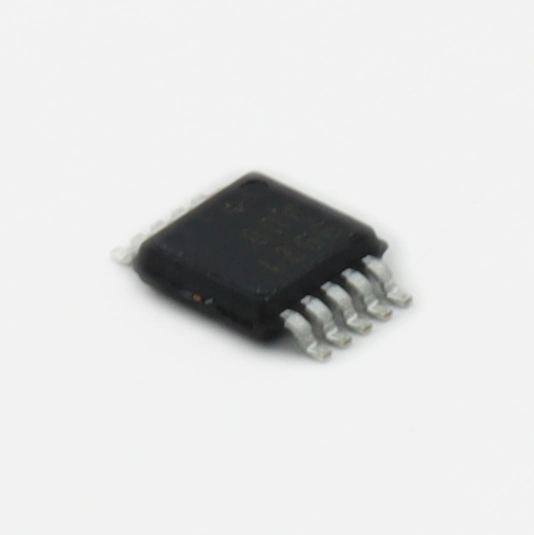

Обзор датчика Холла MAX9921AUB+, особенности дифференциального измерения скорости

Как получить точный сигнал частоты вращения вала при наличии сильных электромагнитных помех в моторном отсеке? Датчик Холла MAX9921AUB+ от Analog Devices решает эту задачу за счёт дифференциальной архитектуры измерения магнитного поля. Эта интегральная микросхема, представленная в разделе интерфейс - интерфейсы датчиков и детекторов, формирует чистый цифровой выходной сигнал даже при работе с низкоамплитудными изменениями магнитного потока от зубчатого колеса или магнитного кольца.

Ключевые параметры для проектировщика

Важно для применения: эта микросхема имеет дифференциальную чувствительность к магнитному полю, цифровой выход с открытым стоком, рассчитана на напряжение питания 4,5–5,5 В. Работает в диапазоне температур −40…+150 °C — подходит для автомобильных и промышленных систем контроля вращения.

Содержание

• Типовая схема включения — что нужно учесть?
• Особенности питания и развязки
• Практический совет по монтажу в корпусе 10-MSOP
• Сравнение с альтернативными решениями
• Типовые области применения

Типовая схема включения — что нужно учесть?

Данная микросхема работает в паре с внешним магнитом и зубчатым колесом из ферромагнитного материала. При прохождении зуба колеса над торцом датчика магнитный поток изменяется, и внутренняя схема формирует цифровой импульс. Важный нюанс: воздушный зазор между датчиком и зубчатым колесом критичен. При зазоре свыше 2,5 мм амплитуда изменения потока падает настолько, что пороговая схема может перестать детектировать переходы. На практике инженеры закладывают зазор 1,0–1,5 мм с учётом биения вала и температурного расширения конструкции.

С технической точки зрения, дифференциальная конфигурация означает, что чип сравнивает поле от двух внутренних элементов Холла, расположенных с определённым смещением. Это позволяет отклонить синфазные помехи — внешние магнитные поля от соседних проводов или электродвигателей, которые одинаково воздействуют на оба элемента.

Особенности питания и развязки

При интеграции в систему обратите внимание на качество источника питания. Микросхема чувствительна к пульсациям на шине 5 В: если источник имеет размах пульсаций более 100 мВ, возможны ложные срабатывания на высоких частотах вращения. Развязывающий конденсатор 100 нФ керамический (X7R) устанавливается максимально близко к выводам питания — в пределах 3 мм. Для автомобильных применений, где наблюдаются броски напряжения до 40 В при сбросе индуктивной нагрузки, необходим дополнительный TVS-супрессор на шине питания.

Практический совет по монтажу в корпусе 10-MSOP

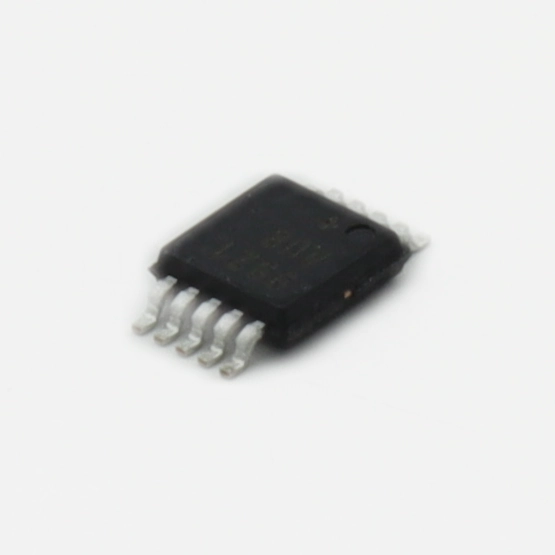

Корпус 10-MSOP имеет шаг выводов 0,5 мм, что создаёт определённые сложности при ручном прототипировании. На практике我们发现, что стандартная stencil-трафаретная пайка может давать перемычки между соседними выводами из-за узких апертур. Рекомендуем использовать трафарет толщиной 0,1 мм (вместо стандартных 0,12–0,15 мм) и паяльную пасту типа 4 (размер частиц припоя 20–38 мкм). Это значительно снижает вероятность дефектов пайки. После оплавления обязательно проводите контроль под микроскопом с 20-кратным увеличением — перемычки в корпусе MSOP часто скрыты под выводом и не видны при визуальном осмотре сверху.

Сравнение с альтернативными решениями

При выборе между MAX9921AUB+ и A1324LLHLT-T учитывайте тип обработки сигнала: первый даёт готовый цифровой выход с подавлением помех, второй требует внешней схемы сравнения. Для задач подсчёта оборотов дифференциальный датчик предпочтительнее, а для измерения абсолютного положения вала — аналоговый вариант.

Типовые области применения

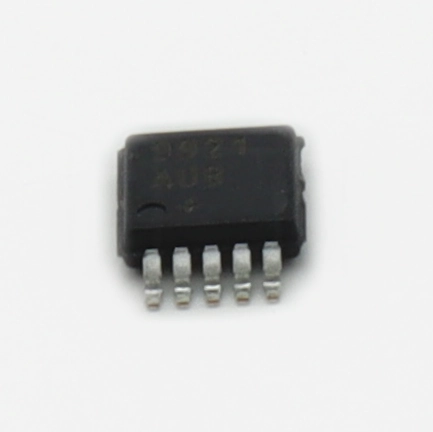

MAX9921AUB+ находит применение в следующих устройствах и системах:

• Системы ABS и контроля тяги: обеспечивает точный подсчёт оборотов каждого колеса для алгоритмов антиблокировочного торможения даже при высокой температуре тормозных механизмов.
• Промышленные энкодеры вращения: формирует импульсный сигнал для ПЛК и частотных преобразователей, позволяя контролировать скорость конвейерных линий и насосных агрегатов.
• Датчики положения распредвала и коленвала: в системах управления двигателем внутреннего сгорания обеспечивает синхронизацию впрыска и зажигания при температуре подкапотного пространства до 150 °C.

Ключевой вывод: MAX9921AUB+ — оптимальный выбор для задач подсчёта скорости вращения в условиях высоких электромагнитных помех и экстремальных температур благодаря дифференциальной архитектуре и расширенному температурному диапазону.
