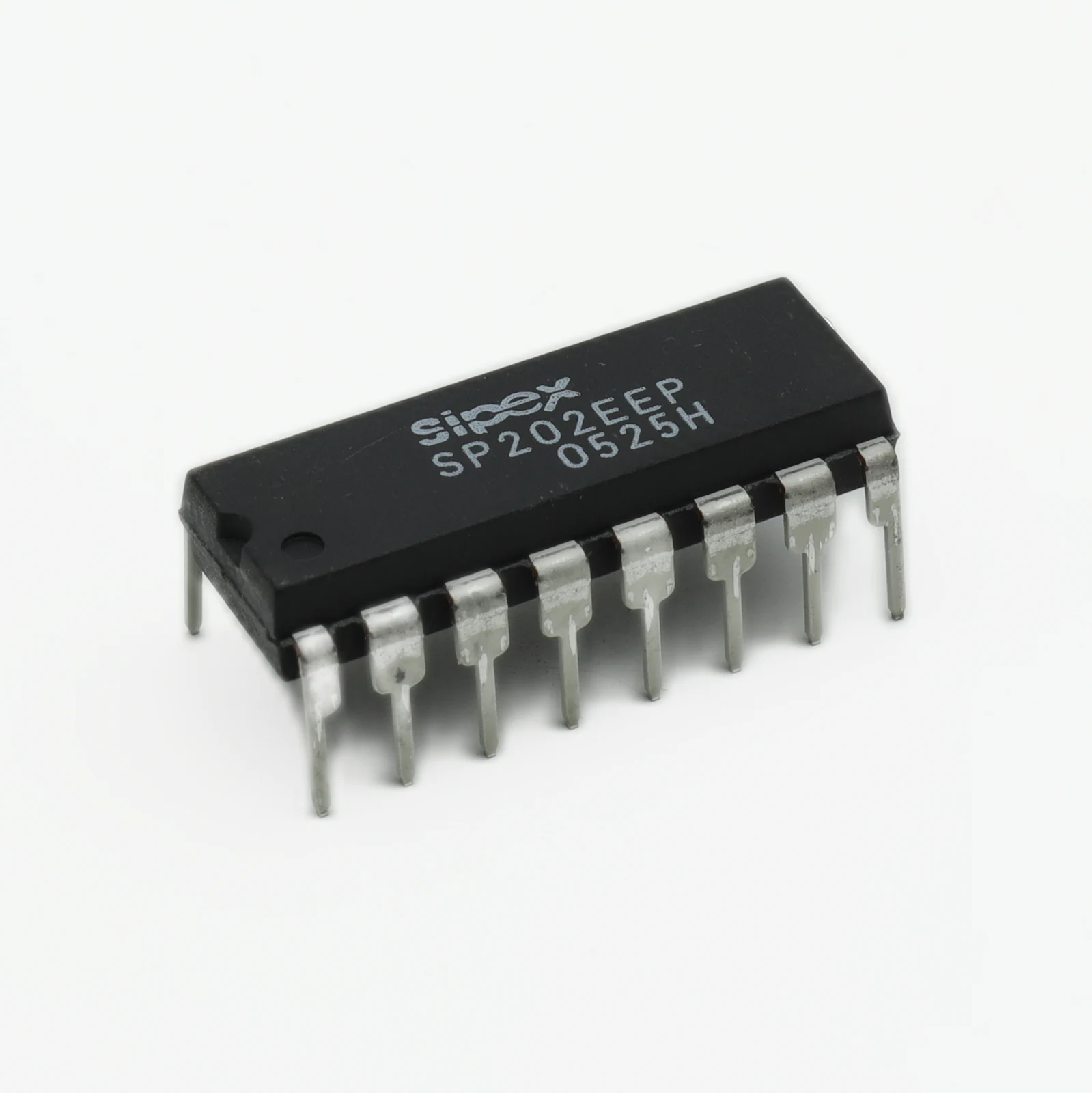

Обзор Двойной приёмопередатчик RS-232 SP202EEP: нюансы фиксации уровней сигнала

Обеспечение стабильного обмена данными в зашумленной среде требует надежных интерфейсных решений. Именно эту задачу решает двойной приёмопередатчик RS-232 SP202EEP от Sipex Corp, представленный в разделе интерфейсных микросхем. Устройство преобразует логику TTL/CMOS в стандартные уровни RS-232, гарантируя целостность данных даже при нестабильном питании.

Важно для применения

• Напряжение питания: +5 В ±10%
• Интерфейс: RS-232 (2 драйвера, 2 приёмника)
• Скорость передачи: до 120 кбит/с
• Корпус: PDIP-18 / SOIC-18
• Температурный диапазон: -40°C...+85°C

Содержание

• Почему важна совместимость уровней?
• Практический совет по монтажу
• Аналоги и замена

Почему важна совместимость уровней?

При интеграции SP202EEP в существующие системы критично учитывать допуски входных напряжений. Микросхема корректно распознает логические уровни даже при падении напряжения в линии, что характерно для длинных кабелей в промышленной автоматике. В отличие от некоторых аналогов, пороговые значения этой модели остаются стабильными во всем температурном диапазоне.

Обратите внимание, что входные приёмники защищены от превышения напряжения до ±25 В, что позволяет пережить случайные броски в цепи без дополнительного супрессора. Это свойство упрощает проектирование узлов связи с внешним оборудованием.

Практический совет по монтажу

В даташите указаны номиналы внешних конденсаторов для зарядного насоса, но есть нюанс, специфичный для корпуса PDIP-18. При работе на предельных скоростях в условиях высокочастотных помех рекомендуется размещать конденсаторы емкостью 1 мкФ максимально близко к выводам V+ и V-. Критично использовать керамические конденсаторы с диэлектриком X7R, так как они обеспечивают меньшие потери заряда по сравнению с Z5U, что снижает пульсации на выходах драйверов.

Также стоит проверить длину дорожек до разъёма DB9. Если она превышает 10 см, добавьте последовательные резисторы 22–47 Ом на линии TX/RX для согласования импеданса и снижения отражений сигнала.

Аналоги и замена

Обратите внимание, что MAX202CPE имеет более строгие допуски по температуре, но требует более точного подбора конденсаторов — это важно при работе в неотапливаемых помещениях.

Заключение

Нужен этот компонент? Проверьте наличие SP202EEP на складе Эиком. Мы обеспечиваем входной контроль партий и гарантируем соответствие параметров заявленным в документации.

Информация актуальна на октябрь 2024. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
