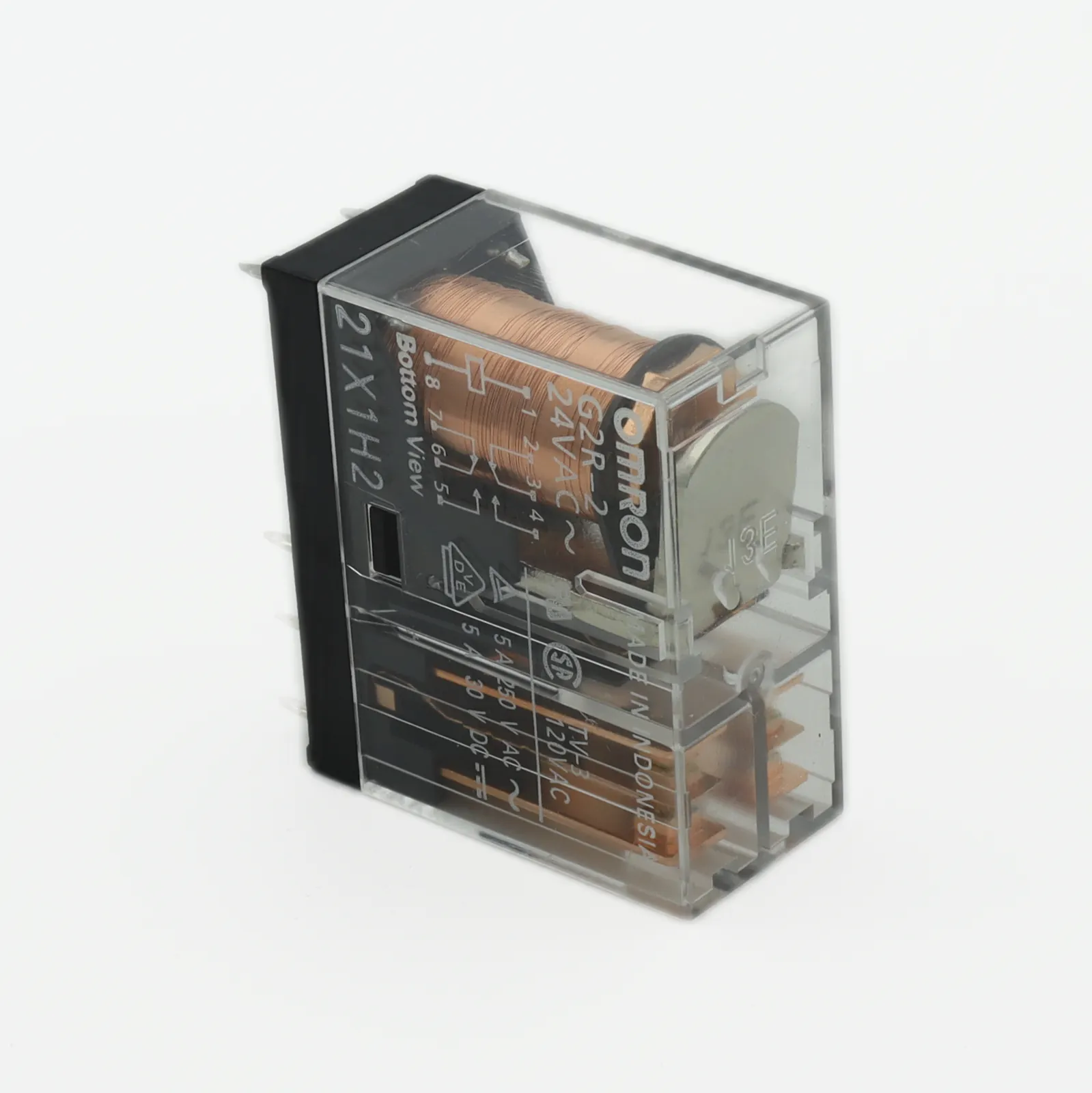

Обзор электромагнитного реле G2R-2 24VAC: особенности коммутации при переменном напряжении

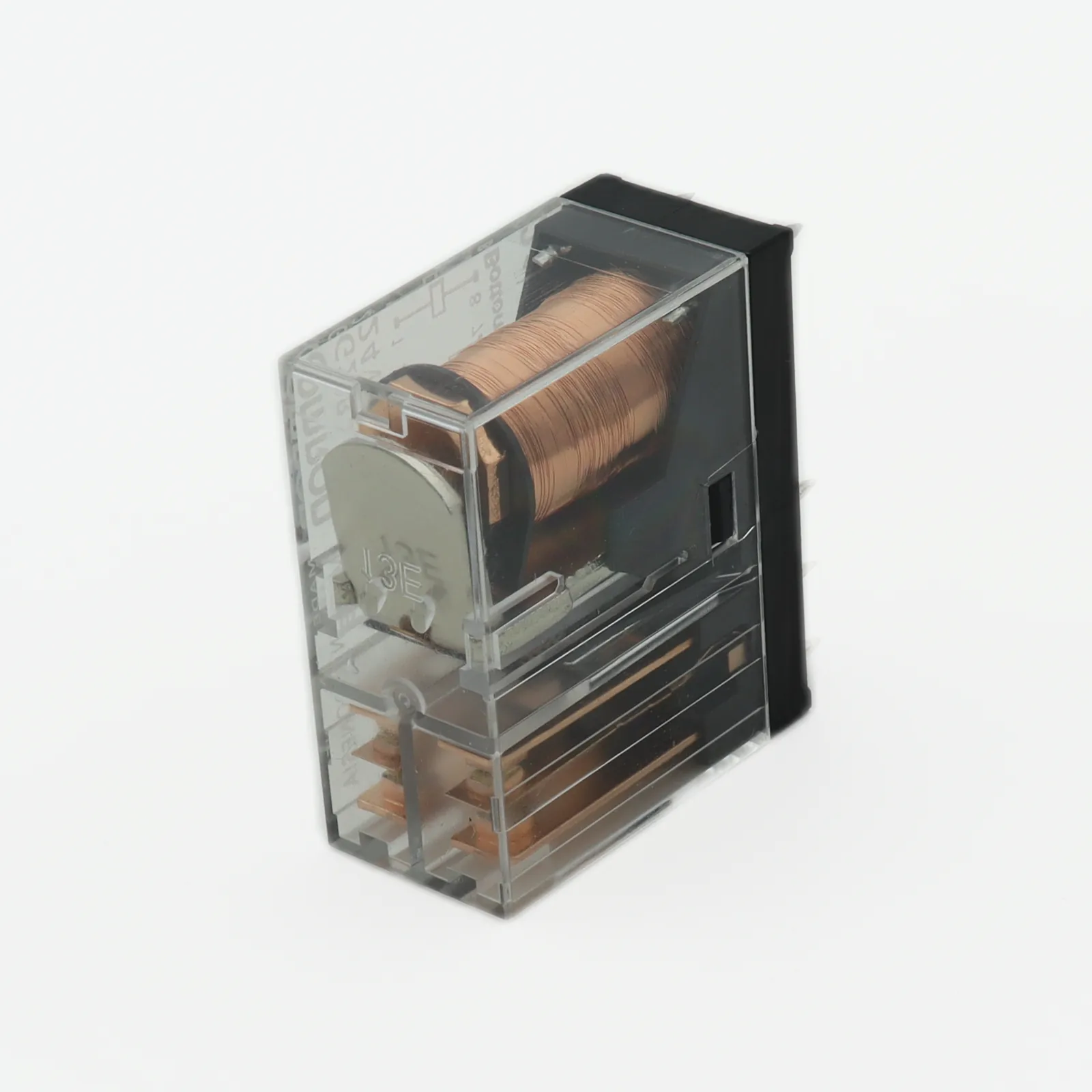

Как обеспечить стабильное переключение двух независимых цепей от одного управляющего сигнала переменного напряжения? Электромагнитное реле G2R-2 24VAC от OMRON OCB, представленное в разделе Электронные компоненты, решает эту задачу благодаря двухполюсной переключающей группе контактов (DPDT) и катушке, рассчитанной на 24 В переменного тока. Данная модель допускает коммутацию нагрузки до 5 А на каждый полюс, что делает её востребованной в промышленных шкафах автоматики и панелях управления.

Ключевые параметры для проектировщика

Важно для применения: данное реле имеет катушку на 24 В AC, контактную группу DPDT (2 переключающих полюса), максимальный ток контактов 5 А и компактный корпус для монтажа на печатную плату. Работает в диапазоне температур от –40 °C до +70 °C — подходит для условий промышленной автоматики.

Содержание

• Как правильно подключить катушку переменного тока?
• Защита от индуктивных выбросов — зачем это нужно?
• Ресурс переключений и деградация контактов
• Сравнение с аналогами
• Где применяется электромагнитное реле

Как правильно подключить катушку переменного тока?

С технической точки зрения, питание катушки переменным напряжением 24 В AC накладывает ограничения, которых нет у DC-аналогов. В первую очередь это касается фазировки: хотя полярность для AC-катушки не важна, необходимо убедиться, что управляющий сигнал действительно синусоидальный, а не выпрямленный полупериодный. Пульсирующее напряжение вызывает двойную частоту вибрации якоря, что приводит к audible noise — слышимому гудению и ускоренному механическому износу.

На практике при подключении данного реле через твердотельный коммутирующий элемент (симистор или SSR) убедитесь, что выходной сигнал SSR не содержит «отсечки» фазы. Для этого предпочтительны SSR с коммутацией при переходе через ноль (zero-cross), а не с фазовым управлением.

Защита от индуктивных выбросов — зачем это нужно?

Обратите внимание: даже при питании катушки переменным током в момент обесточивания возникает ЭДС самоиндукции. Хотя амплитуда выброса у AC-катушки ниже, чем у DC-аналога (из-за естественного перехода тока через ноль 100 раз в секунду при 50 Гц), для защиты полупроводниковых ключей в цепи катушки рекомендуется устанавливать варистор или RC-цепочку параллельно обмотке.

Практический совет: для модели с катушкой 24 В AC оптимально подходит варистор с напряжением клamping 430–470 В (например, серии VDR-14D471K). RC-цепочку (100 Ом + 100 нФ) следует применять, когда коммутирующий элемент чувствителен к высокочастотным составляющим выброса. Этот нюанс часто упускают при переходе с DC-реле на AC-версию, полагая, что переменное напряжение не требует защиты.

Ресурс переключений и деградация контактов

Если рассматривать применение в реальных условиях, ресурс устройства напрямую зависит от характера нагрузки. При активной нагрузке 5 А / 250 В AC механический ресурс составляет около 100 000 операций, а электрический — порядка 50 000. Однако при коммутации индуктивных нагрузок (электромагнитные клапаны, контакторы, обмотки трансформаторов) электрический ресурс снижается до 20 000–30 000 переключений из-за эрозии контактов дуговым разрядом.

Для продления срока службы при индуктивной нагрузке используйте snubber-цепи непосредственно на контактах реле: последовательная RC-цепочка (100–120 Ом + 47–100 нФ, X2-класс) существенно снижает скорость нарастания напряжения при размыкании и уменьшает износ контактной группы DPDT.

Сравнение с аналогами

При выборе между G2R-2 24VAC и LY2 24VAC учитывайте токовую нагрузку: первый лучше для слаботочных цепей управления с компактными габаритами, второй — когда требуется повышенный запас по току до 10 А. Аналог RU2-AC24 может заменить данную модель, если допустимы увеличенные габариты и сниженные требования к ресурсу; в остальных случаях рекомендуем оригинал от OMRON OCB.

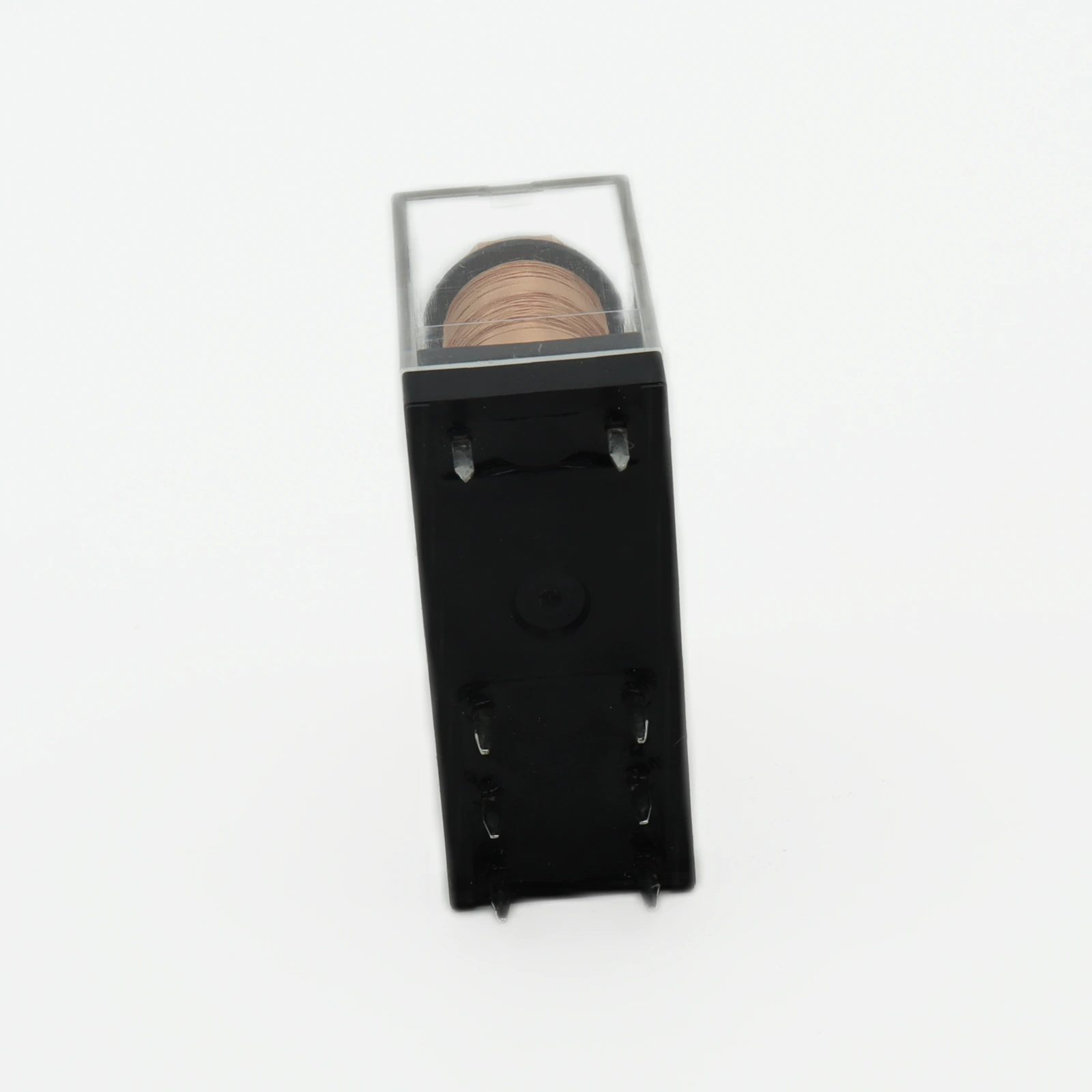

Где применяется электромагнитное реле

G2R-2 24VAC находит применение в следующих устройствах и системах:

• Промышленные контроллеры автоматики: обеспечивает гальваническую развязку между слаботочной логикой ПЛК и силовыми цепями исполнительных механизмов, позволяя одним управляющим сигналом одновременно переключать две независимые нагрузки.
• Щиты управления вентиляцией: коммутирует цепи питания приточных и вытяжных вентиляторов, обеспечивая синхронное переключение режимов работы при реверсировании воздушного потока.
• Системы сигнализации и оповещения: управляет одновременно световой и звуковой индикацией тревожных событий благодаря двум независимым переключающим контактам в одном корпусе.

Ключевой вывод: электромагнитное реле G2R-2 24VAC от OMRON OCB — компактное решение для коммутации двух цепей переменным напряжением с оптимальным балансом ресурса, габаритов и стоимости.

OMRON OCB G2R-2 24VAC доступен к отгрузке — оформите заказ на сайте.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией OMRON OCB.
