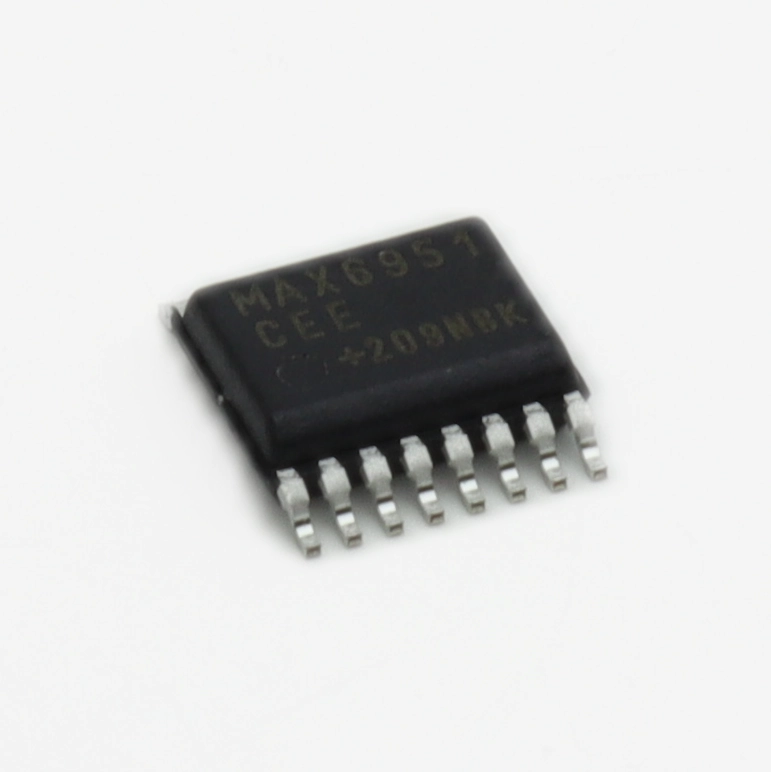

Обзор и характеристики MAX6951CEE+ драйвер 7-сегментного индикатора на 8 знаков от Analog Devices (MAXIM INTEGRATED)

MAX6951CEE+ — это драйвер 7-сегментного индикатора на 8 знаков от Analog Devices (MAXIM INTEGRATED), представлен в разделе интегральные микросхемы. Данное решение предназначено для управления светодиодными дисплеями в системах промышленной автоматики, измерительных приборах и потребительской электронике. Инженеры ценят эту микросхему за низкое энергопотребление и возможность каскадного подключения нескольких устройств через последовательный интерфейс. В условиях современной разработки оборудования визуализация данных играет критическую роль, и выбор надежного драйвера дисплея становится задачей первостепенной важности.

Содержание

• Описание и назначение
• Технические характеристики
• Ключевые преимущества
• Сравнение с аналогами
• Рекомендации по монтажу

Описание и назначение

Устройство представляет собой специализированный контроллер, способный управлять восемью цифрами 7-сегментного индикатора или шестьюдесятью четырьмя отдельными светодиодами. Драйвер 7-сегментного индикатора на 8 знаков оснащен встроенной памятью типа RAM для хранения данных дисплея, что значительно разгружает центральный процессор системы. Внутренняя архитектура включает в себя декодер кода B в 7 сегментов, что упрощает программирование микроконтроллера. Пользователю достаточно отправить байт данных, а микросхема самостоятельно сформирует необходимый сигнал для сегментов.

Важной особенностью является поддержка режима сканирования клавиатуры. Это позволяет использовать свободные порты для подключения кнопок управления, экономя место на печатной плате и упрощая схему ввода данных оператором. MAX6951CEE+ работает в широком диапазоне напряжений питания, что делает ее универсальной для различных проектов. Кроме того, наличие режима пониженного потребления энергии (Shutdown) позволяет переводить устройство в спящий режим, когда отображение информации не требуется, что критично для батарейных устройств.

Технические характеристики

При выборе компонента для промышленного применения необходимо внимательно изучать электрические параметры. Аналоговые устройства от этого производителя отличаются стабильностью параметров в широком температурном диапазоне. Ниже приведены основные спецификации, которые следует учитывать при проектировании узла индикации.

В технической документации устройство классифицируется следующим образом (техническая спецификация: IC DRVR 7 SEGMNT 8 DIGIT 16QSOP). Корпус типа 16QSOP обеспечивает компактность монтажа при сохранении достаточного теплоотвода. Рабочее напряжение питания составляет от 3.0 В до 5.5 В, что обеспечивает совместимость с большинством современных логических уровней микроконтроллеров. Ток нагрузки на сегмент регулируется программно, что позволяет настраивать яркость свечения без изменения внешней обвязки.

Диапазон рабочих температур составляет от -40°C до +85°C, что подтверждает пригодность компонента для использования в неотапливаемых промышленных помещениях или уличном оборудовании. Корпус 16QSOP имеет шаг выводов 0.635 мм, что требует аккуратной пайки и качественного контроля печатной платы. Интерфейс связи совместим со стандартами SPI, QSPI и MICROWIRE, обеспечивая скорость передачи данных до 10 МГц. Это позволяет обновлять информацию на дисплее практически мгновенно, без видимых задержек для пользователя.

Ключевые преимущества

Использование данного компонента дает разработчикам ряд существенных преимуществ перед дискретными решениями или более простыми драйверами. Во-первых, промышленная автоматика требует высокой надежности, которую гарантирует бренд Analog Devices (MAXIM INTEGRATED). Во-вторых, интеграция функций сканирования клавиатуры снижает общую стоимость системы за счет исключения дополнительных микросхем ввода.

Программируемая яркость свечения позволяет адаптировать устройство под различные условия освещенности. Днем дисплей может светить ярче для лучшей читаемости, а ночью интенсивность снижается для комфорта оператора и экономии энергии. Энергопотребление в режиме ожидания минимально, что важно для устройств с автономным питанием. Также стоит отметить возможность каскадирования нескольких микросхем. Подключив несколько чипов последовательно, можно управлять дисплеями большой разрядности, используя всего три линии связи от микроконтроллера.

Встроенная защита от перегрева и корректная работа при нестабильном напряжении питания делают этот драйвер 7-сегментного индикатора на 8 знаков предпочтительным выбором для ответственных узлов. Отсутствие необходимости во внешних транзисторах для управления сегментами упрощает схему и повышает ее надежность за счет снижения количества паяных соединений.

Сравнение с аналогами

На рынке существует несколько альтернативных решений, однако они могут отличаться по функционалу, корпусу или условиям поставки. Для правильного выбора необходимо сравнить ключевые параметры конкурентов. В таблице ниже представлено сравнение основного товара с популярными аналогами.

Как видно из таблицы, MAX6951CEE+ выделяется наличием функции сканирования клавиатуры и более широким диапазоном напряжений по сравнению с классическим MAX7219. Аналоги от Holtek и Titan Micro часто дешевле, но могут уступать в качестве документации и долгосрочной доступности на рынке промышленной электроники. Выбор зависит от конкретных требований проекта, но для серийного промышленного оборудования предпочтительнее решения от лидеров рынка.

Рекомендации по монтажу

Для обеспечения стабильной работы микросхемы необходимо соблюдать правила разводки печатной платы. Линии питания должны быть максимально короткими и иметь достаточное сечение. Обязательно использование блокировочного конденсатора емкостью 0.1 мкФ, размещенного как можно ближе к выводам питания микросхемы. Это фильтрует высокочастотные помехи и предотвращает сбои в работе цифрового интерфейса.

При пайке корпуса QSOP рекомендуется использовать трафаретную печать паяльной пасты и печь оплавления для достижения качественных соединений. Вручную паять такие корпуса сложнее из-за малого шага выводов. Интегральные микросхемы этого типа чувствительны к статическому электричеству, поэтому необходимо соблюдать меры предосторожности при хранении и монтаже. Используйте антистатические пакеты и заземленные инструменты.

Линии данных SPI должны быть защищены от перекрестных наводок. Если длина трасс превышает 10 см, рекомендуется добавить последовательные резисторы номиналом 33-50 Ом для согласования импеданса и снижения выбросов сигнала. Соблюдение этих рекомендаций гарантирует, что драйвер 7-сегментного индикатора на 8 знаков будет работать без ошибок в течение всего срока службы изделия.

Купить MAX6951CEE+ драйвер 7-сегментного индикатора на 8 знаков Analog Devices (MAXIM INTEGRATED) с бесплатной доставкой в Эиком.
