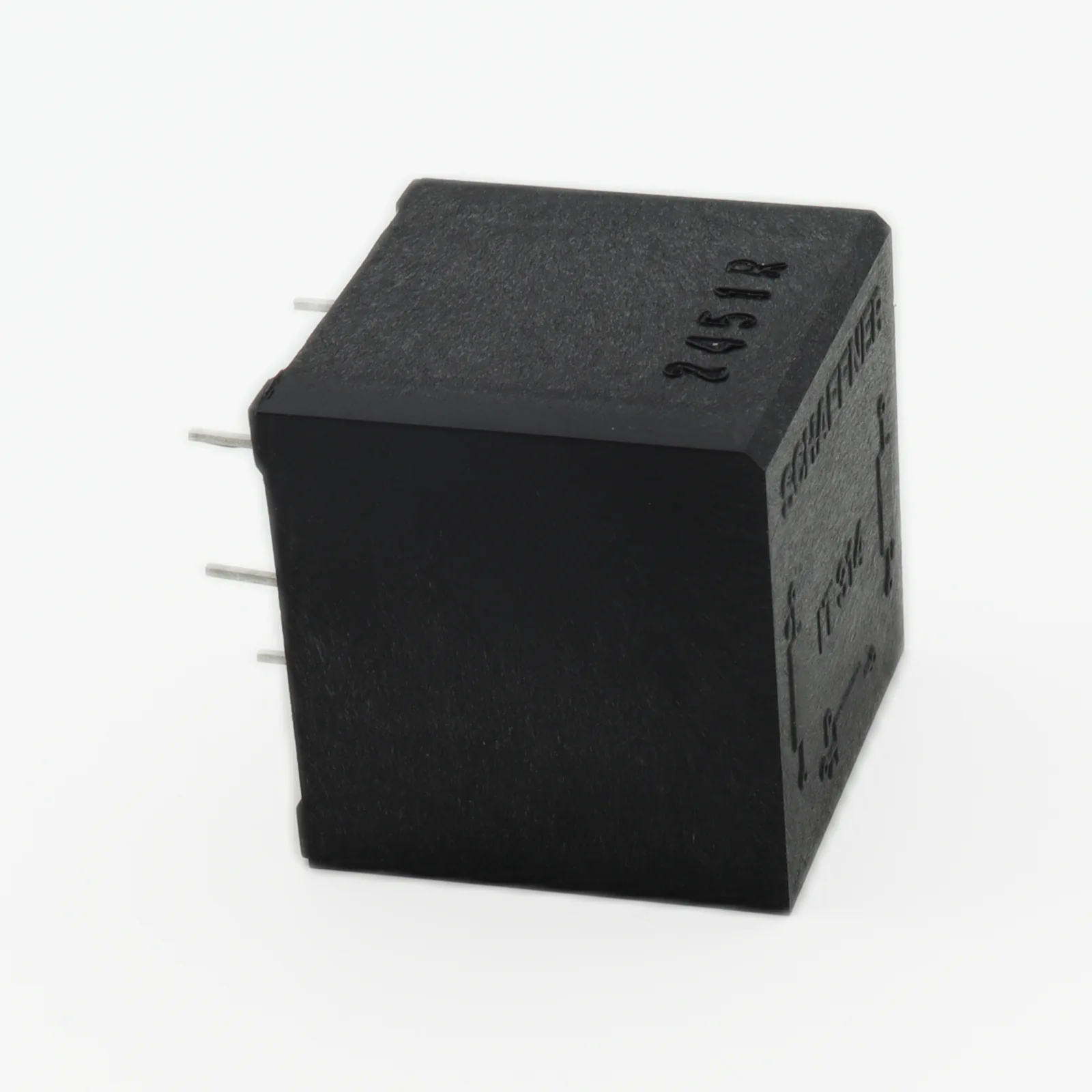

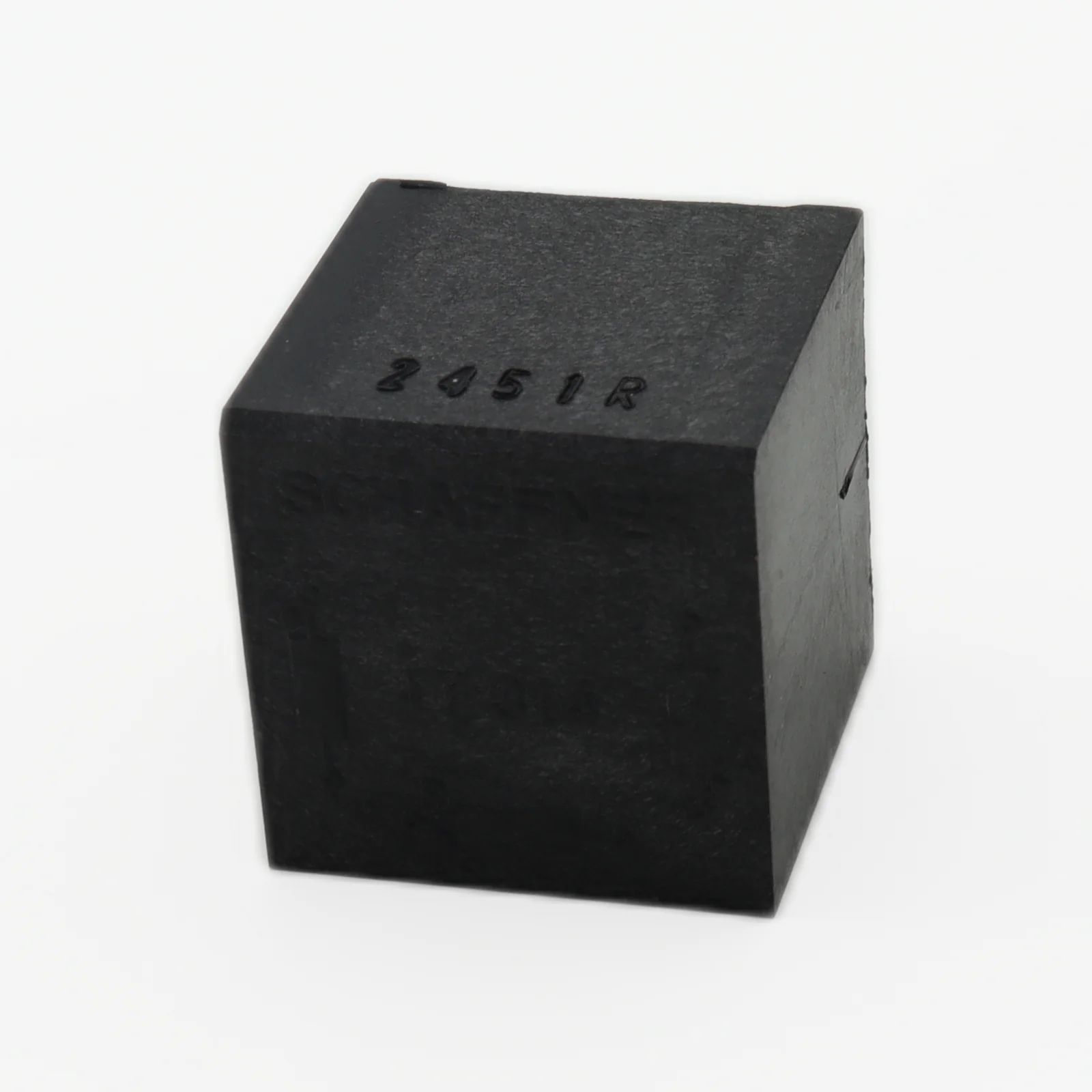

Обзор импульсного трансформатора IT314: особенности работы на частоте 35 МГц
Как обеспечить качественную гальваническую развязку в высокоскоростных цифровых интерфейсах без потери формы сигнала? Импульсный трансформатор IT314 от Schaffner, представленный в разделе Импульсные трансформаторы, решает эту задачу за счёт двойной вторичной обмотки и оптимизации под частоту 35 МГц. Данная модель востребована в проектах, где критичны минимальные искажения фронта импульса и стабильная передача данных. С технической точки зрения соотношение 3:1:1 — это не просто коэффициент трансформации, а продуманное решение для схем с дифференциальным выходом. Первичная обмотка содержит в три раза больше витков, чем каждая из двух вторичных, что позволяет согласовать импеданс источника сигнала с двумя независимыми нагрузками одновременно. На практике такая конфигурация востребована в драйверах линий передачи, где один канал работает на основную нагрузку, а второй — на цепь обратной связи или мониторинга. Обратите внимание: две вторичные обмотки намотаны бифилярно, что обеспечивает высокую степень симметрии выходных сигналов. Разбаланс амплитуд между каналами минимален — это критично при работе с цифровыми шинами, чувствительными к асимметрии. Если рассматривать применение в реальных условиях, рабочий диапазон до 35 МГц позиционирует этот компонент в сегмент среднечастотных импульсных решений. На таких частотах паразитная межвитковая ёмкость и индуктивность рассеяния становятся определяющими факторами. Конструкция данной модели оптимизирована для минимизации обоих параметров: секционная намотка снижает ёмкость, а плотное магнитное сцепление обмоток — индуктивность рассеяния. Важный нюанс: на частотах выше 25 МГц форма передаваемого импульса начинает зависеть от согласования импеданса. Рекомендуется использовать нагрузочные резисторы, подобранные под характеристическое сопротивление линии, иначе возможны отражения и «звон» на фронтах. Для инженера, проектирующего печатную плату, важно учесть специфику выводного корпуса этого компонента. При пайке волной или в печи оплавления рекомендуется предварительный подогрев платы до 80–100 °C — резкий термоудар может вызвать микротрещины в ферритовом сердечнике, что проявится не сразу, а через несколько месяцев эксплуатации в виде дрейфа индуктивности. Практический аспект, который стоит учесть: при размещении данного трансформатора на плате сохраняйте зазор не менее 3 мм от силовых дорожек и дросселей. Внешнее магнитное поле от соседних компонентов способно наводить паразитную ЭДС во вторичных обмотках, что особенно заметно при токах через первичную обмотку менее 100 мА. Если компоновка плотная — ориентируйте ось сердечника перпендикулярно плоскости ближайших силовых элементов. При выборе между IT314 и PE-65612NL учитывайте соотношение витков: первая модель лучше для схем с повышенным импедансом источника, вторая — для стандартных 50-омных линий. IT314 находит применение в следующих устройствах и системах: Ключевой вывод: эта модель — оптимальное решение для среднечастотных интерфейсов, где требуется симметричный дифференциальный выход с минимальными искажениями фронта импульса. Нужен этот компонент? Проверьте наличие IT314 на складе Эиком. Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя. Ключевые параметры для проектировщика
Содержание
Архитектура обмоток и её преимущества
Поведение на частоте 35 МГц

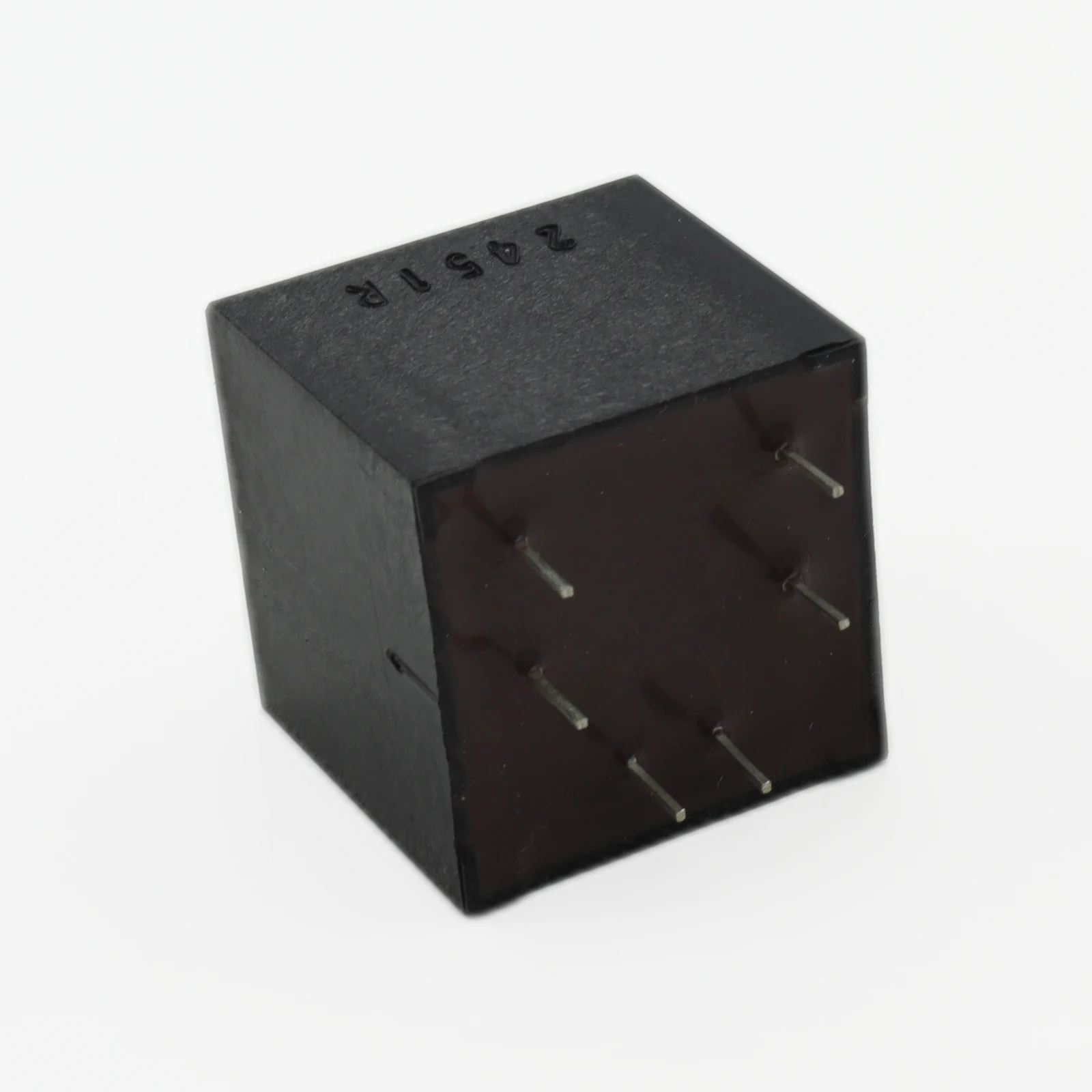

Практические нюансы монтажа
Подбор замены и совместимость
Партномер Производитель Соотношение Частота Ток Ценовой сегмент IT314 Schaffner 3:1:1 35 МГц 1 А Средний 78613/040JC Murata Power Solutions 1:1:1 50 МГц 0,5 А Премиум PE-65612NL Pulse Electronics 2:1:1 30 МГц 1 А Средний HM50-14062LF TT Electronics 3:1:1 25 МГц 0,8 А Бюджет Типовые области применения
