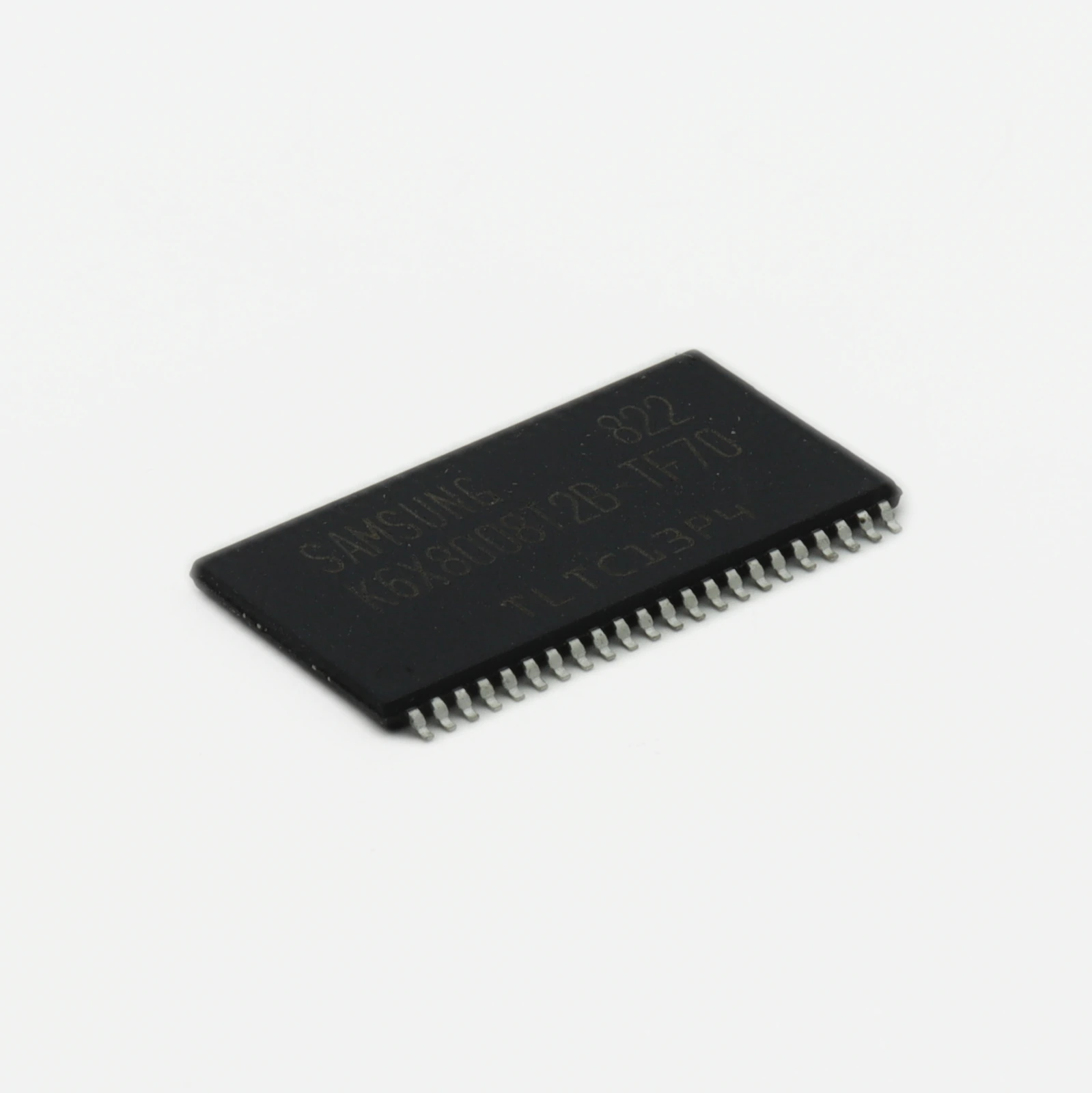

Обзор K6X8008T2B-TF70 — статическое ОЗУ 512K×8 для встраиваемых систем

Если вы собираете встраиваемую систему на 8- или 16-битной шине и вам нужно быстрое буферное хранилище без заморочек с регенерацией — статическое ОЗУ K6X8008T2B-TF70 от Samsung, представленное в разделе Электронные компоненты, закрывает эту задачу напрямую. Это микросхема SRAM организацией 512K×8 бит в корпусе TSOP-44 с временем доступа 70 нс: достаточно быстро для большинства микроконтроллерных и DSP-приложений, при этом не требует ни контроллера регенерации, ни сложной последовательности инициализации. Подключил адрес, данные, три управляющих сигнала — и работаешь.

Что представляет собой эта микросхема

K6X8008T2B-TF70 — это асинхронное статическое ОЗУ ёмкостью 4 Мбит (512 К × 8 бит). Асинхронность здесь ключевое слово: в отличие от синхронных SRAM или SDRAM, микросхема не требует тактового сигнала. Чтение и запись управляются классической тройкой сигналов — /CE (выбор кристалла), /OE (разрешение выхода) и /WE (разрешение записи). Это делает её совместимой практически с любым процессором или контроллером, у которого есть параллельная шина адреса/данных.

Суффикс «TF70» указывает на время доступа 70 нс и корпус TSOP Type II. Семейство K6X8008T2B выпускалось также в версиях на 55 и 45 нс — если ваш проект критичен к скорости, стоит проверить доступность более быстрых вариантов. Но для большинства приложений на 8-16 МГц шине 70 нс — более чем достаточный запас.

Ключевые параметры

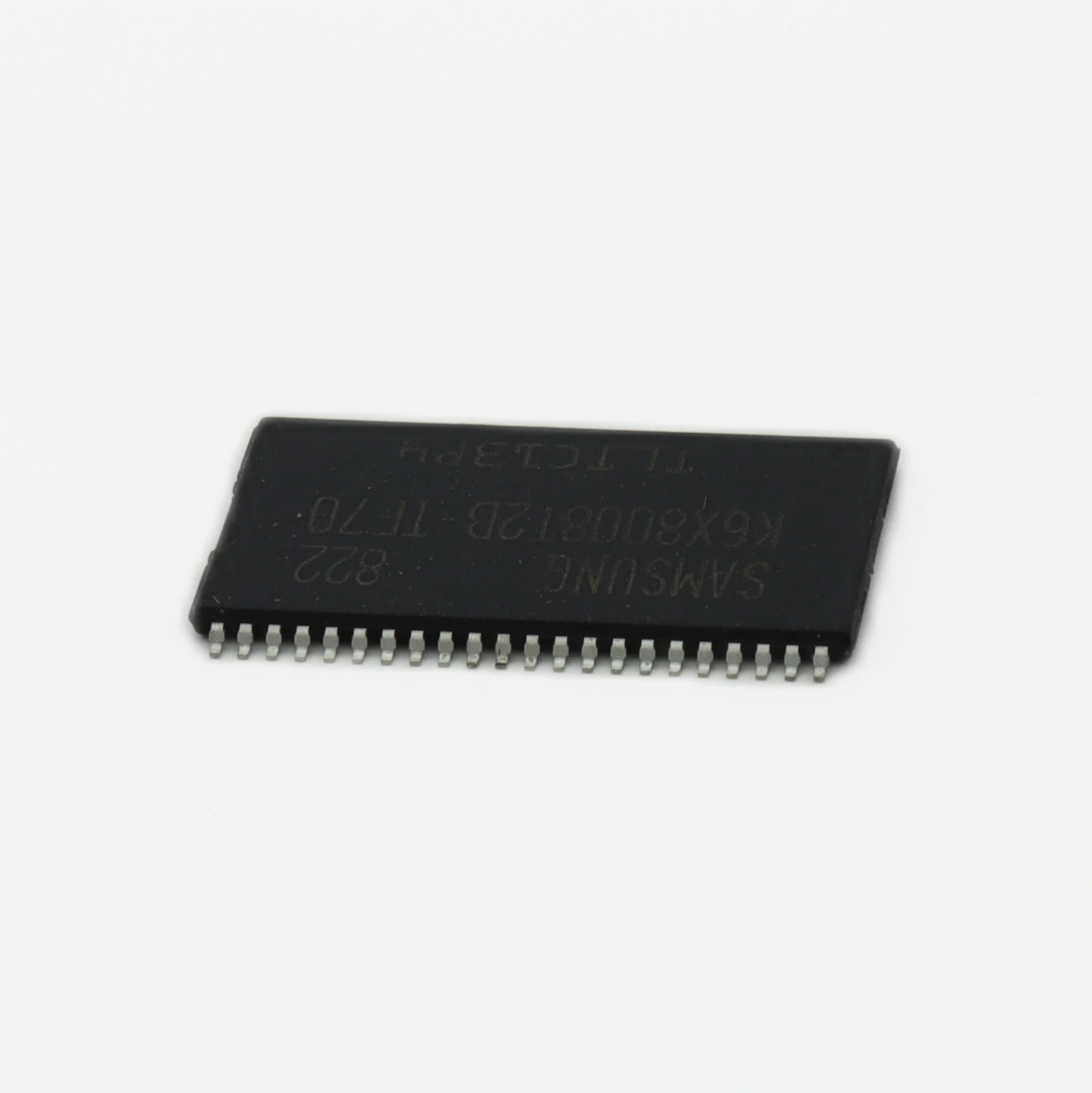

Где применяется

SRAM объёмом 4 Мбит занимает своеобразную нишу: слишком мало для современных Linux-систем, но с запасом хватает для классических встраиваемых задач. Вот типичные сценарии, где этот компонент чувствует себя как дома:

• Буфер кадра для дисплеев. Разрешение 320×240 при 16-битном цвете — это 150 Кбайт на кадр. Двойная буферизация уместится в 300 Кбайт, и ещё останется место под служебные данные. Контроллеры дисплеев без встроенной VRAM (например, при прямом подключении к параллельной шине MCU) — классический сценарий.
• Промышленные контроллеры и PLC. Логи событий, буферы通讯 по Modbus/Profibus, временные таблицы рецептур — всё это удобно держать в быстрой SRAM без ограничений на количество циклов записи, в отличие от Flash.
• Ретро-компьютеры и ремонт legacy-оборудования. Микросхемы этого семейства массово ставились в промышленные платы 90-х — начала 2000-х. Если вы ремонтируете станок с ЧПУ или контроллер впрыска, K6X8008T2B-TF70 может оказаться именно той заменой, которую вы ищете.
• Измерительные приборы. Осциллографы, логические анализаторы, анализаторы спектра — везде, где нужно быстро захватить массив данных и потом неспешно его обработать.

Практические нюансы монтажа

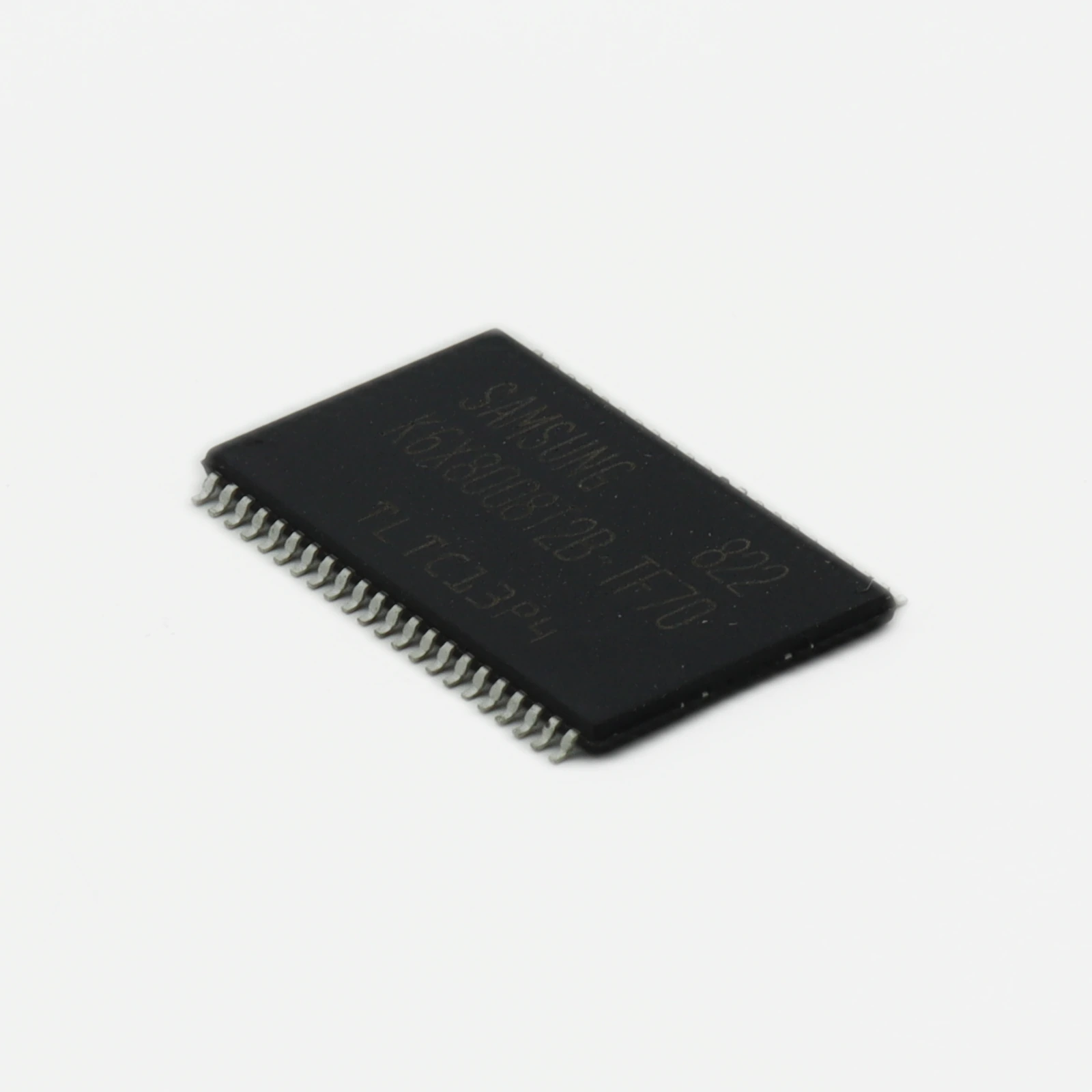

Корпус TSOP-44 Type II — это тонкий пластиковый корпус с выводами по длинным сторонам и шагом 0,8 мм. Паяется руками, но требует аккуратности. Вот что стоит знать до того, как браться за паяльник:

Разводка питания. Не экономьте на блокировочных конденсаторах. Минимум — 100 нФ керамика по питанию у каждой микросхемы SRAM на плате, плюс 10 мкФ тантал или электролит на группу из 2-3 корпусов. SRAM при переключении выходных буферов создаёт короткие, но мощные импульсы тока — без локальной ёмкости получите звон на шине данных и нестабильное чтение.

Подтяжка /CE. Пока микроконтроллер находится в сбросе или ещё не настроил порты, сигнал /CE может плавать. Если в этот момент на /WE случайно появится низкий уровень — данные в памяти будут испорчены. Резистор 10 кОм от /CE к VCC решает проблему за один компонент.

Термический профиль. TSOP-44 чувствителен к перегреву при пайке. Если паяете феном, держите температуру не выше 250 °C и прогревайте равномерно с обеих сторон. При пайке паяльником с тонким жалом — не более 3 секунд на вывод.

Совет, которого нет в даташите

При замене SRAM в старом оборудовании не спешите выпаивать оригинальный чип. Сначала проверьте напряжение на выводе VCC при включённом питании. Нередко в старых платах деградирует стабилизатор, и вместо 5 В на память приходит 4,2–4,3 В. При таком питании оригинальная микросхема может ещё худо-бедно работать (у неё есть запас по параметрам за годы эксплуатации), а свежая с распаяки — откажется стартовать. Восстановите питание до номинала, и «неисправная» память вполне может ожить.

Ещё один момент: если проектируете новую плату и планируете использовать данную модель совместно с 3,3-вольтовой логикой, не забудьте согласование уровней. Входы микросхемы TTL-совместимы (VIH = 2,2 В минимум), но выходы выдают полные 5 В. Для 3,3-вольтовых MCU без 5V-толерантных входов это прямой путь к повреждению порта. Шинный формирователь типа 74LVC245 решает проблему за считаные копейки.

Аналоги и альтернативы

Обратите внимание: TSOP-44 Type II и SOP-32/SOJ-36 — разные корпуса с разной распиновкой. Прямая замена «вывод в вывод» возможна только между микросхемами в одинаковом корпусе.

Итог

K6X8008T2B-TF70 — это классическая асинхронная SRAM без сюрпризов: 4 Мбит, 70 нс, 5 В, стандартный интерфейс. Для новых проектов на современных MCU с 3,3 В логикой она потребует согласования уровней, зато для ремонта и обслуживания legacy-оборудования — одна из самых востребованных позиций. Если вам нужна именно эта микросхема, заказать K6X8008T2B-TF70 можно в разделе Электронные компоненты каталога Эиком — с бесплатной доставкой по России.
