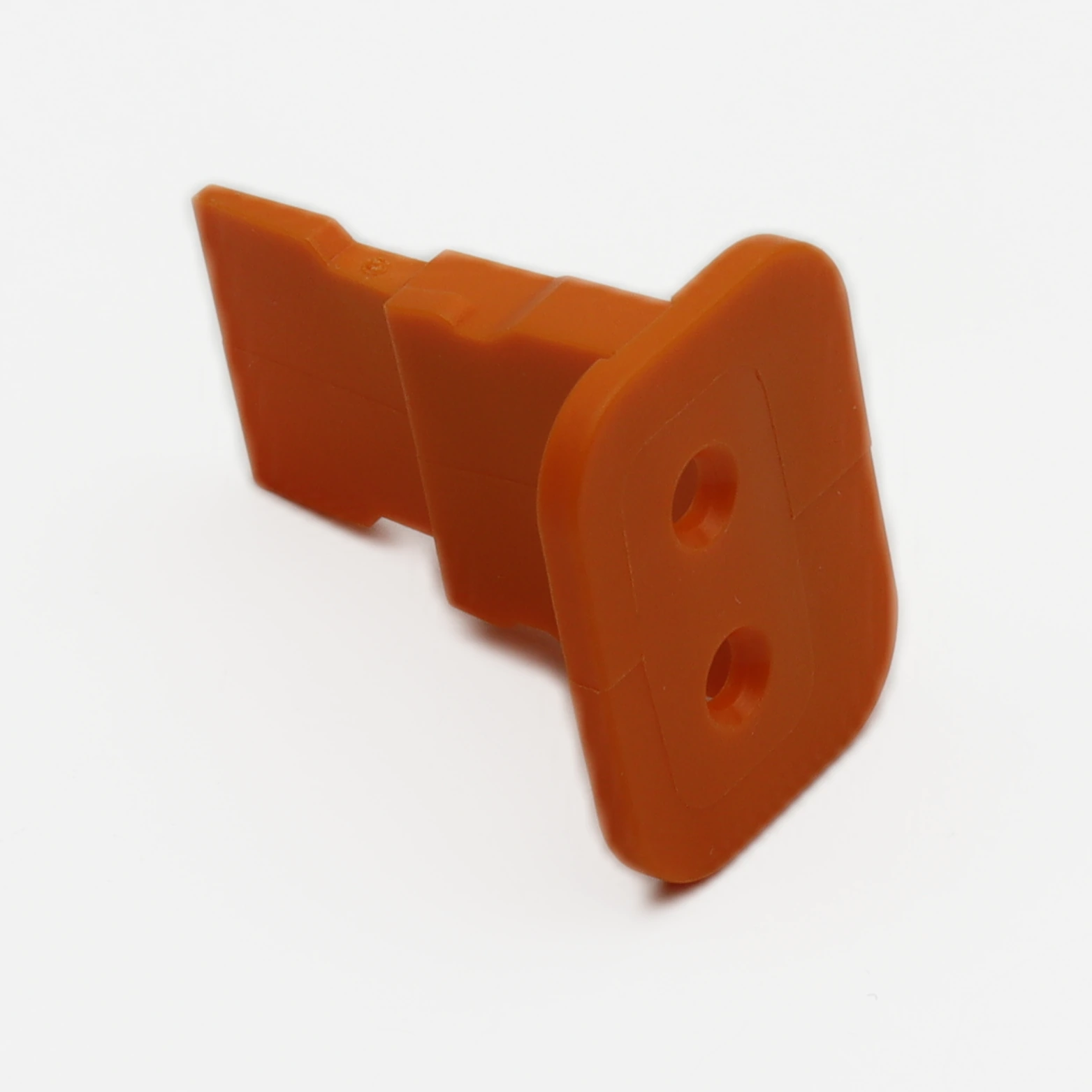

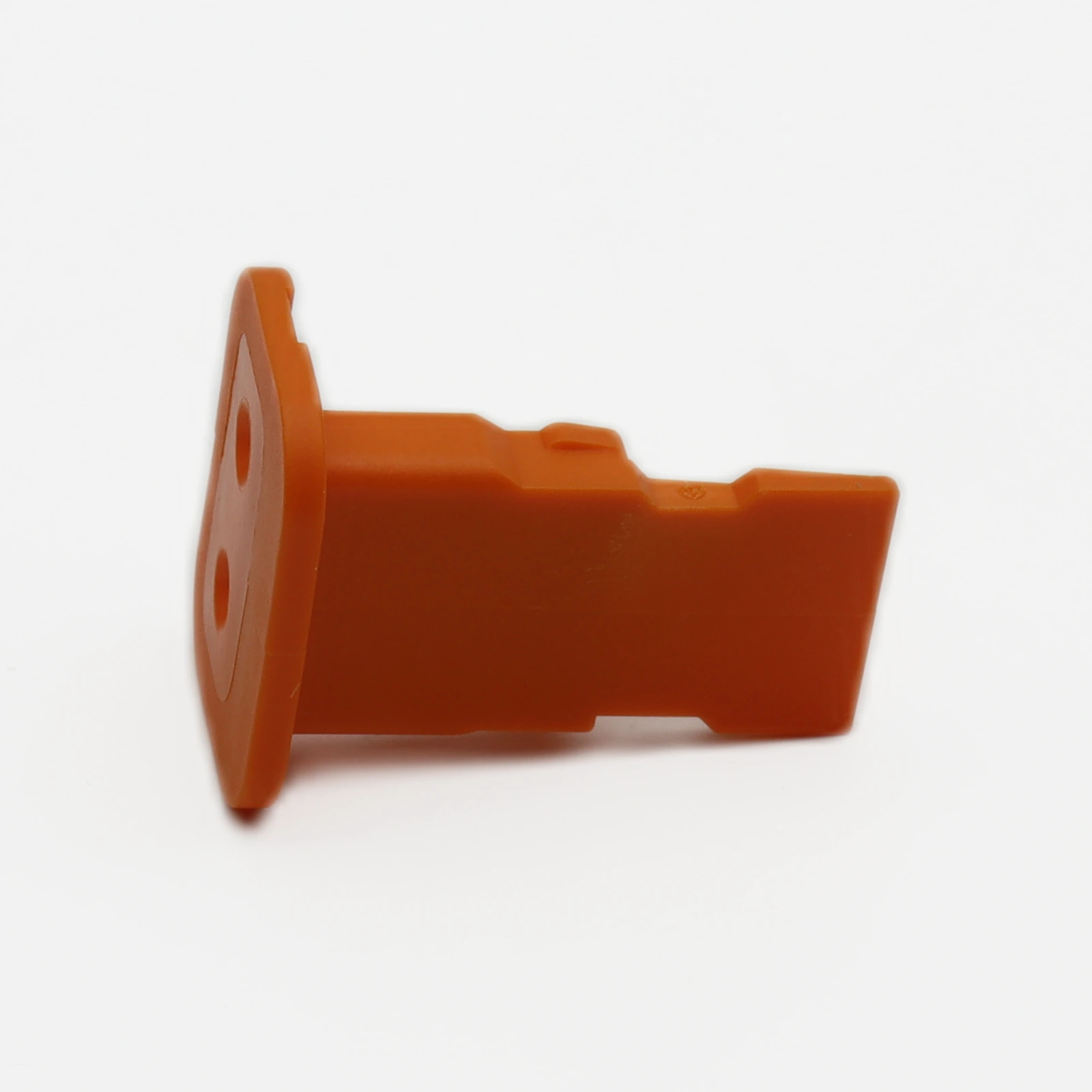

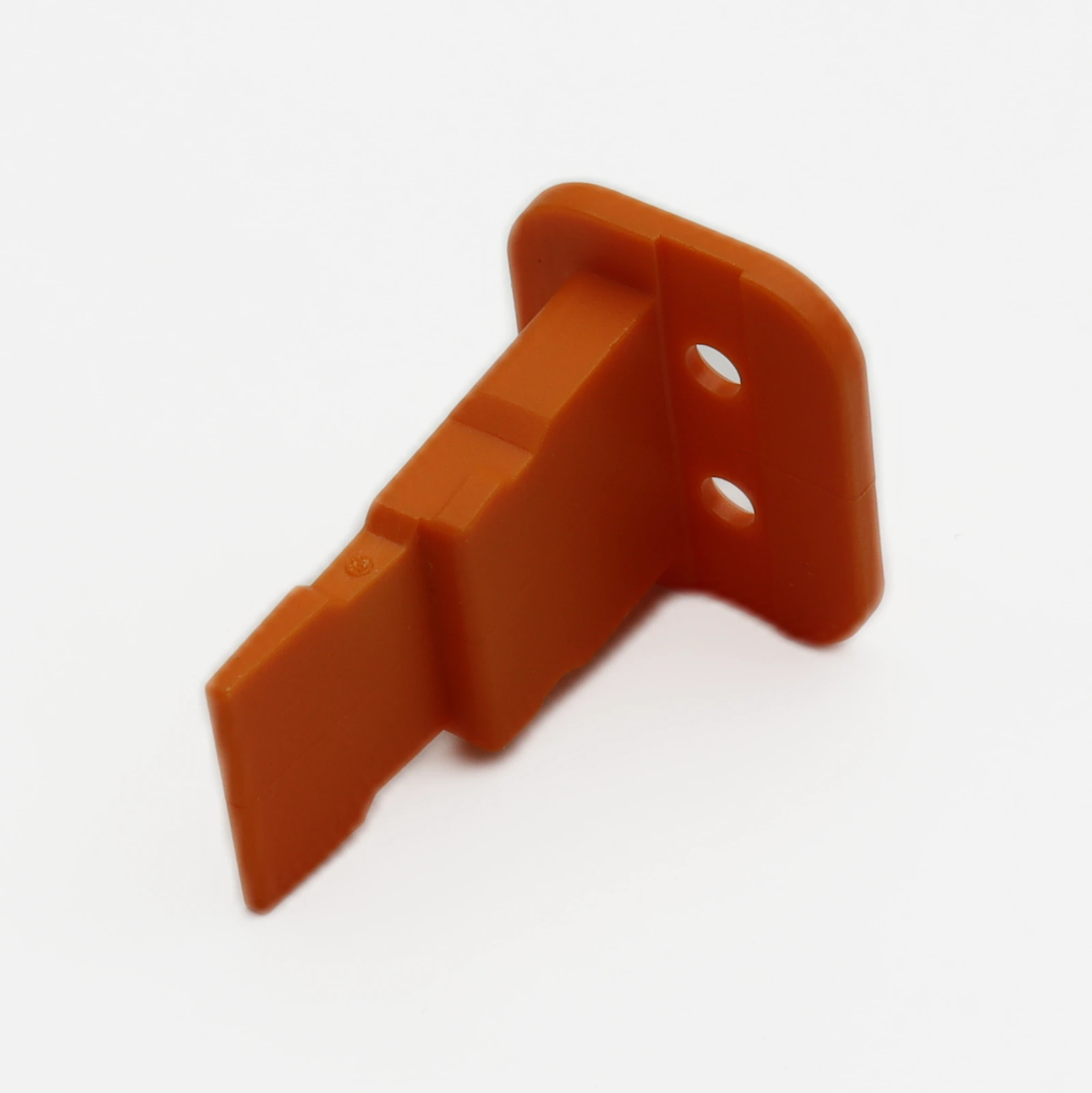

Обзор Клиновой фиксатор контактов W2S: подбор инструмента для монтажа

Для надежной работы в условиях вибрации критично исключать выпадение контактов из корпуса. Именно эту задачу решает клиновой фиксатор контактов W2S от TE Connectivity Deutsch Connectors, обеспечивая дополнительную защиту для промышленные разъемы. В разделе компонентов для соединительных систем данное устройство занимает ключевую позицию при сборке жгутов, эксплуатируемых в подвижной технике или агрессивной среде.

Важно для применения

Важно для применения: модель W2S имеет совместимость с серией DT, рассчитана на 2-12 контактов. Работает в диапазоне температур от -55 до +125 °С, изготовлена из термостойкого пластика PBT — подходит для автомобильной и промышленной автоматики.

Содержание

• Технические акценты совместимости
• Почему выбирают эту серию
• Сравнение решений
• Практический совет инженера

Технические акценты совместимости

Основная функция устройства — механическая блокировка контактов после их установки в корпус разъема. Конструкция DT WEDGELOCK предполагает установку после завершения обжима и ввода пинов. Это предотвращает обратное выдвижение проводников под воздействием вибрационных нагрузок. При подборе замены важно учитывать не только серию разъема, но и количество полостей, так как геометрия замка строго привязана к шагу контактов.

Инженеры часто сталкиваются с вопросом совместимости поколений продукции. W2S разработан с учетом допусков оригинальных корпусов Deutsch. Это означает, что при использовании неоригинальных корпусов может потребоваться проверка усилия входа замка. Чрезмерное усилие свидетельствует о несовместимости геометрии направляющих.

Почему выбирают эту серию

Серия фиксирующих элементов от TE Connectivity Deutsch Connectors зарекомендовала себя благодаря высокой химической стойкости. Материал корпуса устойчив к воздействию масел, топлива и растворителей, что критично для автомобильной и сельскохозяйственной техники. Кроме того, цветовая маркировка помогает визуально контролировать наличие установленного замка при входном контроле собранных жгутов.

Надежность соединения достигается за счет специфической формы зубьев фиксатора. Они входят в зацепление с корпусом разъема с характерным щелчком, что дает тактильную и звуковую обратную связь монтажнику. Это снижает риск человеческой ошибки при сборке больших партий изделий.

Сравнение решений

Обратите внимание, что аналоги из нейлона могут иметь меньшую температурную стойкость — это важно при эксплуатации в подкапотном пространстве.

Практический совет инженера

При монтаже W2S используйте плоскую отвертку строго перпендикулярно плоскости замка. Смещение угла более 5 градусов может привести к сколу направляющих пластиковых зубьев, что снизит эффективность фиксации. В отличие от общих рекомендаций по пайке, здесь критична именно механическая точность усилия. Если замок не входит до конца без чрезмерного усилия, проверьте, полностью ли защелкнулись контакты в корпусе разъема перед установкой фиксатора.

Нужен этот компонент? Проверьте наличие W2S на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте TE Connectivity Deutsch Connectors.
